Pan fyddwch chi'n gweithio gyda systemau hydrolig, mae cadw hylif i lifo i'r cyfeiriad cywir yn bwysicach nag y byddech chi'n ei feddwl. Mae plât brechdanau falf wirio Z1S o Bosch Rexroth yn gwneud hynny'n union - mae'n gadael i hylif basio un ffordd wrth ei rwystro rhag mynd yn ôl. Mae'r swydd syml hon yn hanfodol ym mhopeth o beiriannau ffatri i offer adeiladu.
Beth Sy'n Gwneud Plât Brechdan Falf Gwirio Z1S yn Wahanol
Mae plât brechdan falf wirio Z1S yn cael ei enw o sut mae'n gosod. Yn lle cysylltu â phibellau a ffitiadau, mae'n eistedd rhwng cydrannau eraill fel haen frechdanau. Mae'r dyluniad hwn yn arbed lle ac yn lleihau nifer y pwyntiau cysylltu lle gallai gollyngiadau ddigwydd. Mae'r falf yn defnyddio mecanwaith poppet wedi'i lwytho â sbring sy'n cau'n dynn yn erbyn llif gwrthdro, gan gyflawni gollyngiadau bron yn sero hyd yn oed pan fydd pwysau'n cyrraedd 350 bar.
Mae dyluniad plât brechdanau falf wirio yn gweithio'n dda mewn mannau tynn. Mae adeiladwyr peiriannau yn aml yn stacio unedau Z1S lluosog yn fertigol mewn maniffoldiau hydrolig, gan greu cylchedau rheoli cymhleth heb ychwanegu pibellau allanol swmpus. Mae'r dull modiwlaidd hwn yn dilyn safonau ISO 4401, sy'n golygu bod plât brechdanau falf wirio Z1S yn cyd-fynd â chydrannau o weithgynhyrchwyr amrywiol.
Sut mae Plât Brechdan Falf Gwirio Z1S yn Gweithio
Y tu mewn i bob plât brechdan falf wirio Z1S mae poppet - wedi'i wneud fel arfer o blastig perfformiad uchel - a gedwir yn erbyn ei sedd gan sbring. Pan fydd pwysedd hylif o'r cyfeiriad ymlaen yn cyrraedd y trothwy pwysau cracio, mae'r poppet yn codi ac mae hylif yn llifo drwodd. Y foment y mae pwysau'n gostwng neu'n gwrthdroi, mae'r sbring yn gwthio'r poppet yn ôl i lawr, gan selio'r darn.
Mae'r gyfres Z1S yn cynnig gwahanol bwysau cracio: opsiynau 0.5, 1.5, 3, a 5 bar. Mae pwysau cracio is yn gweithio'n well mewn systemau lle rydych chi eisiau cyn lleied â phosibl o wrthwynebiad, tra bod gosodiadau uwch yn atal agoriad damweiniol rhag pigau pwysau. Mae dolenni cyfluniad plât brechdan y falf wirio yn llifo hyd at 40 litr y funud mewn modelau maint 6 a 100 litr y funud mewn amrywiad maint 10.
Dewis y Plât Brechdan Falf Gwirio Cywir Z1S
Mae Bosch Rexroth yn gwneud wyth amrywiad swyddogaeth cau gwahanol o blât brechdan falf wirio Z1S. Mae rhai yn rhwystro llif mewn un sianel tra bod eraill yn trin sianeli deuol ar yr un pryd. Mae'r blociau fersiwn mwyaf cyffredin yn llifo o borthladd A2 i A1, ond fe welwch opsiynau ar gyfer bron unrhyw ffurfweddiad cylched.
Mae maint yn bwysig wrth ddewis eich plât brechdan falf wirio. Mae maint 6 Z1S yn pwyso tua 0.8 cilogram ac yn trin pwysau hyd at 350 bar. Mae uned maint 10 yn fwy ar 2.3 cilogram ond gallant reoli 100 litr y funud o lif. Mae'r ddwy fersiwn yn gweithio gydag olewau hydrolig mwynol a gellir eu haddasu ar gyfer hylifau bioddiraddadwy pan fyddwch chi'n dewis morloi cydnaws.
Mae'r deunydd sêl yn effeithio'n sylweddol ar berfformiad. Mae morloi FKM safonol yn trin y rhan fwyaf o gymwysiadau yn dda, yn enwedig pan fo cyflymder hylif yn fwy na 4 metr yr eiliad. Ar gyfer sefyllfaoedd pwysedd is a llif arafach, mae morloi NBR meddal yn lleihau traul ar arwynebau paru. Bydd eich plât brechdan falf wirio yn para'n hirach pan fydd y sêl yn cyd-fynd â'ch amodau gweithredu.
Gosod Eich Plât Brechdan Falf Gwirio Z1S
Mae cael y gosodiad yn iawn yn pennu pa mor dda y mae eich plât brechdan falf wirio Z1S yn perfformio. Mae angen i'r arwyneb mowntio fod yn wastad o fewn 0.01 milimetr fesul 100 milimetr ac yn llyfn gyda garwedd arwyneb heb fod yn fwy na 4 micromedr. Gallai'r manylebau hyn swnio'n fanwl gywir, ond maent yn atal gollyngiadau a allai ddatblygu dros amser.
Mae'r plât brechdan falf wirio yn mowntio gyda phedwar sgriw - M5 ar gyfer maint 6 neu M6 ar gyfer modelau maint 10. Mae trorym yn bwysig yma. Mae angen 8 i 10 metr newton ar gyfer maint 6 uned tra bod angen 15.5 metr newton plws neu finws 10 y cant ar gyfer maint 10. Mae defnyddio sgriwiau gyda dosbarth cryfder 10.9 yn sicrhau bod y mowntio'n aros yn ddiogel hyd yn oed o dan ddirgryniad.
Gallwch chi osod y plât brechdan falf wirio Z1S mewn unrhyw gyfeiriadedd. Nid yw'r dyluniad yn dibynnu ar ddisgyrchiant i weithredu. Gwnewch yn siŵr bod y llwyn plastig glas sy'n dod gyda rhai modelau yn cael ei warchod yn ystod y gwasanaeth. Mae'r llwyn hwn yn darparu selio ychwanegol ac ni ddylid ei ddifrodi na'i ddileu oni bai eich bod yn ailosod y falf gyfan.
Lle mae Plât Brechdan Falf Gwirio Z1S yn Gweithio Orau
Mae gweisg hydrolig yn dibynnu ar blatiau brechdanau falf wirio i ddal llwythi'n ddiogel. Pan fydd y wasg yn seibio rhwng cylchoedd, mae'r Z1S yn atal hylif rhag llifo yn ôl, a fyddai'n gadael i hwrdd y wasg lithro i lawr. Mae'r swyddogaeth dal llwyth hon yn bwysig o ran diogelwch a manwl gywirdeb.
Mae offer peiriant yn defnyddio plât rhyngosod falf wirio Z1S mewn gwerthydau CNC a newidwyr offer. Mae'r dyluniad rhyngosod cryno yn ffitio i mewn i fannau tynn o amgylch cydrannau cylchdroi. Mae cylchedau cyflymder uchel yn y peiriannau hyn yn elwa o opsiwn sêl fetel y falf, sy'n trin cyflymderau uwch na 4 metr yr eiliad heb draul gormodol.
Mae angen rheoli llif dibynadwy ar offer symudol fel cloddwyr a chraeniau mewn amodau heriol. Mae plât brechdan falf wirio Z1S yn trin y siglenni tymheredd a dirgryniad sy'n gyffredin mewn safleoedd adeiladu. Mae amrywiadau ongl o'r plât brechdanau falf wirio yn helpu i lwybro llif hylif yn effeithlon yng nghyfyngiadau cyfyng peiriannau symudol.
Cynnal Eich Plât Brechdan Falf Gwirio Z1S
Mae hylif hydrolig glân yn cadw eich plât brechdan falf wirio yn gweithio'n iawn. Mae Bosch Rexroth yn nodi dosbarth halogiad ISO 4406 20/18/15, sy'n gofyn am hidlo i lawr i 20 micromedr. Mae hylif budr yn achosi i'r poppet lynu neu wisgo'n gynamserol, gan arwain at ollyngiadau neu fethiant i gau.
Dylai archwiliadau rheolaidd wirio am ollyngiadau allanol o amgylch yr arwyneb mowntio a mesur gostyngiad pwysau ar draws y falf. Mae cynnydd mewn gostyngiad pwysau yn aml yn arwydd o halogiad yn cronni y tu mewn. Nid yw plât brechdan falf wirio Z1S yn cynnig opsiynau atgyweirio maes - os bydd y cynulliad poppet mewnol yn methu, byddwch yn disodli'r uned gyfan.
Mae tymheredd yn effeithio ar sut mae eich plât brechdan falf wirio yn perfformio. Mae'r Z1S yn gweithredu o -20 ° C i +80 ° C, gan gydweddu â'r rhan fwyaf o ystodau tymheredd hylif hydrolig. Dylai gludedd hylif aros rhwng 2.8 a 500 milimetr sgwâr yr eiliad. Y tu allan i'r ystodau hyn, efallai na fydd y falf yn agor ar y pwysau cracio penodedig neu efallai y bydd yn datblygu gollyngiadau.
Datrys Problemau Z1S Cyffredin Gwirio Materion Plât Brechdan Falf
Pan na fydd plât brechdan falf wirio yn agor, mae halogiad fel arfer yn achosi'r broblem. Mae fflysio'r system yn unol â safonau glendid ISO yn aml yn datrys problemau glynu. Os nad yw fflysio'n gweithio, efallai y bydd y gwanwyn wedi blino ac angen ei newid - sy'n golygu ailosod y falf gyfan.
Mae gollyngiadau gormodol trwy eich plât brechdan falf wirio Z1S fel arfer yn pwyntio at seliau sydd wedi treulio neu ddefnyddio hylif sy'n anghydnaws â deunydd y sêl. Sicrhewch eich bod yn rhedeg y math olew hydrolig cywir a bod seliau yn cyd-fynd â'ch cais. Mae angen seliau gwahanol ar hylifau bio-seiliedig nag olewau mwynol safonol.
Mae cwymp pwysedd uchel ar draws y falf yn awgrymu efallai eich bod wedi dewis y pwysau cracio anghywir neu fod malurion yn cyfyngu ar lif. Dylai plât brechdan y falf wirio ddangos cynnydd graddol mewn pwysedd gyda chyfradd llif. Mae naid sydyn yn y gostyngiad pwysau yn dynodi rhwystr mewnol sydd angen gosod falf newydd.
Mae llawdriniaeth swnllyd yn aml yn dod o geudwdod - pan fydd cyflymder hylif yn mynd yn rhy uchel ac yn creu swigod anwedd sy'n cwympo'n dreisgar. Gall ychwanegu dampio llif i fyny'r afon neu newid i blât brechdan falf wirio gyda morloi metel leihau sŵn cavitation. Weithiau mae pwysau system cynyddol yn dileu'r amodau sy'n achosi cavitation.
Cymharu Plât Brechdan Falf Gwirio Z1S ag Opsiynau Eraill
Mae falfiau gwirio mewnol yn costio llai na phlatiau rhyngosod ond maent yn cymryd mwy o le ac angen cysylltiadau pibell ychwanegol. Mae plât rhyngosod falf wirio Z1S yn integreiddio'n uniongyrchol i'ch pentwr falf, gan ddileu pedwar pen pibell a'u pwyntiau gollwng posibl. Ar gyfer systemau manifold, mae'r dyluniad rhyngosod yn gwneud mwy o synnwyr.
Mae falfiau gwirio a weithredir gan beilot yn cynnig galluoedd rheoli o bell nad oes gan y plât brechdan falf wirio Z1S ddiffyg. Fodd bynnag, mae angen llinellau peilot a falfiau rheoli ychwanegol arnynt, gan ychwanegu cymhlethdod efallai na fydd eu hangen ar eich system. Ar gyfer rheoli llif unffordd syml, mae'r Z1S a weithredir yn uniongyrchol yn darparu perfformiad dibynadwy heb gydrannau ychwanegol.

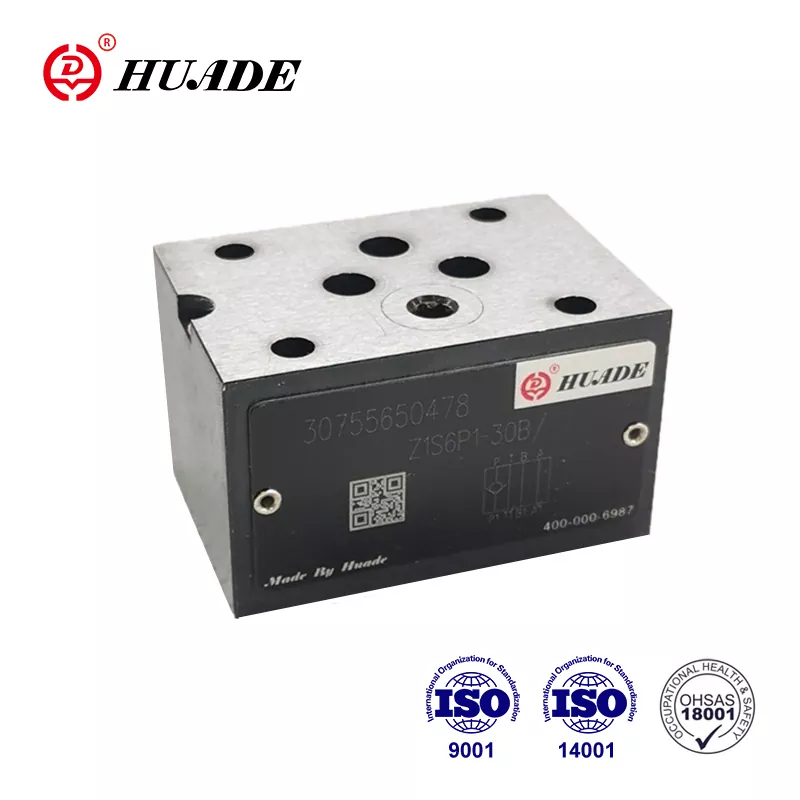

Mae gwneuthurwyr amgen fel Huade a Hengli yn cynhyrchu platiau brechdanau falf wirio sy'n gydnaws â safonau ISO 4401. Gall yr opsiynau hyn gostio 30 i 50 y cant yn llai nag unedau Bosch Rexroth dilys. Mae'r ansawdd fel arfer yn bodloni'r gofynion ar gyfer cymwysiadau nad ydynt yn hanfodol, ond mae falfiau Z1S gwreiddiol yn cynnig dibynadwyedd profedig mewn amgylcheddau heriol.
Cael y Gorau o'ch Plât Brechdan Falf Wirio Z1S
Mae plât brechdan falf wirio Z1S yn darparu rheolaeth llif unffordd ddibynadwy pan fyddwch chi'n cyfateb y falf i'ch cais. Mae dewis y pwysau cracio cywir, math o sêl, a maint yn sicrhau'r perfformiad gorau posibl. Mae gosod yn iawn gyda trorym cywir a pharatoi wyneb yn atal gollyngiadau. Mae cynnal hylif glân ac aros o fewn terfynau tymheredd yn ymestyn bywyd gwasanaeth.
Mae'r plât brechdan falf wirio hwn yn gweithio mewn systemau sy'n amrywio o bwysau 0.5 bar i 350 bar ac yn trin olewau mwynol neu hylifau bioddiraddadwy gyda morloi priodol. Mae'r mowntio brechdanau cryno yn lleihau gofynion gofod wrth ddarparu gweithrediad di-ollwng. P'un a ydych chi'n dylunio system hydrolig newydd neu'n uwchraddio un sy'n bodoli eisoes, mae plât rhyngosod falf wirio Z1S yn cynnig datrysiad profedig ar gyfer rheoli llif cyfeiriadol.
I gael manylebau manwl a gwybodaeth archebu, mae Bosch Rexroth yn darparu taflenni data cynhwysfawr trwy eu dosbarthwyr. Mae cymryd amser i adolygu'r dogfennau hyn yn eich helpu i ddewis yr union amrywiad plât brechdan falf wirio Z1S sydd ei angen ar eich cais.
