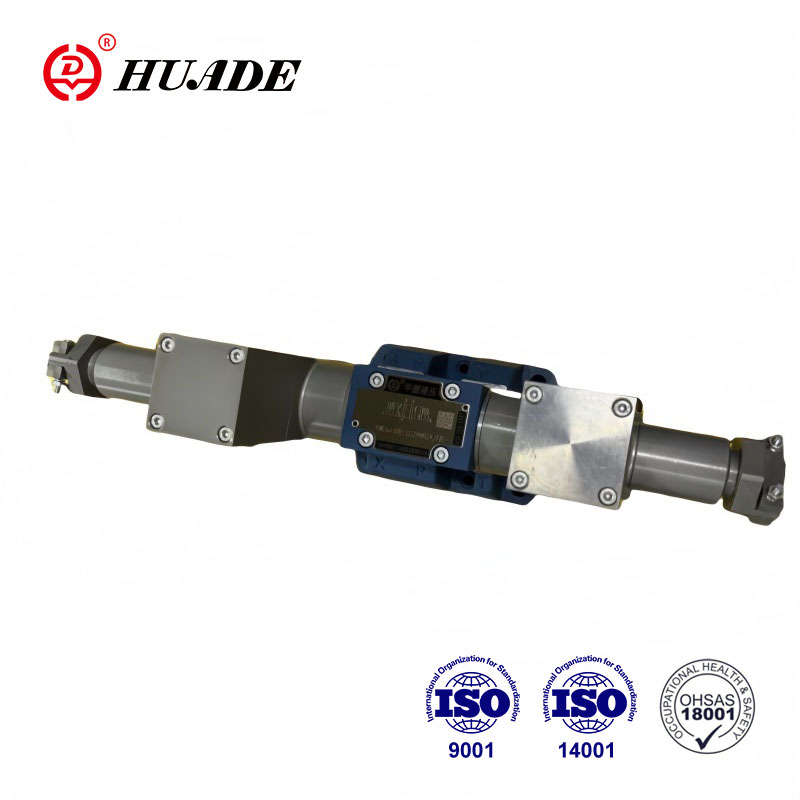

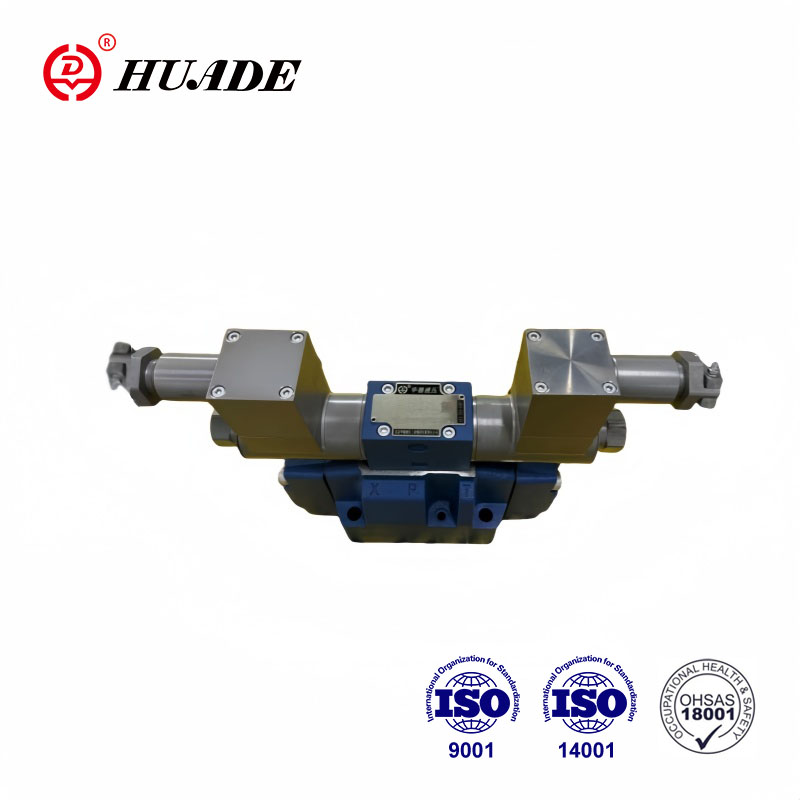

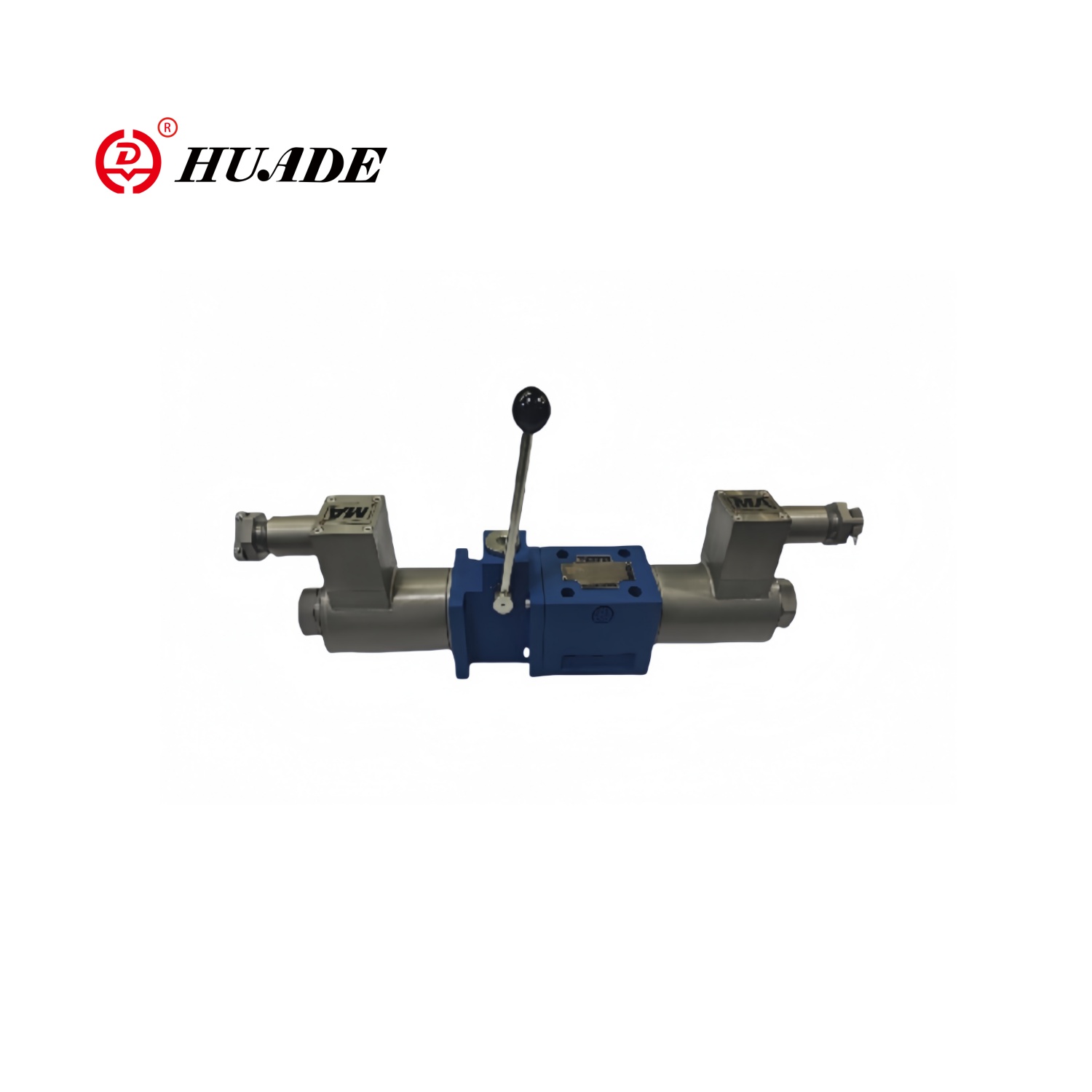

Mae'r falf cyfeiriadol solenoid gwrth-ffrwydrad yn ddyfais sy'n rheoli cyfeiriad llif hylif trwy rym electromagnetig. Mae cyfres WE6 gwrth-ffrwydrad yn mabwysiadu dyluniad atal ffrwydrad arbennig i sicrhau na fydd yn achosi gwreichion neu dymheredd uchel mewn amgylcheddau fflamadwy a ffrwydrol, a thrwy hynny osgoi ffrwydradau. Defnyddir y falf solenoid gwrth-ffrwydrad hon yn bennaf i reoli cyfeiriad llif hylifau mewn systemau hydrolig neu niwmatig i ddiwallu anghenion gwahanol amodau gwaith.
|
Techndata ical |
||
|
Safle gosod |
Dewisol | |
| Amrediad tymheredd yr amgylchedd (℃) | -30 i +50 (sêl NBR) | |
| -20 i +50 (sêl FKM) | ||
| Pwysau | Solenoid sengl (kg) | 2.6 |
| solenoidau dwbl (kg) | 4.3 | |
| Pwysau gweithredu mwyaf | Porth P, A, B (bar) | 350 |
| Porth T (bar) | 210 | |
| pan fydd y pwysau gweithredu yn fwy na'r gwerth caniatâd, rhaid i symbol sbwlio A a B wneud y porthladd T ar gyfer draenio | ||
| Max. cyfradd llif (L/munud) | 80 | |
| Trawstoriad llif (newid safle niwtral) | Fersiwn Q (mm2) | Tua 6% o arwynebedd enwol |
| Fersiwn W (mm2) | Tua 3% o'r ardal enwol | |
| Hylif | Olew mwynol sy'n addas ar gyfer sêl NBR a FKM | |
| Ester ffosffad ar gyfer sêl FKM | ||
| Amrediad tymheredd hylif (℃) | -30 i +80 (sêl NBR) | |
| -20 i +80 (sêl FKM) | ||
| Amrediad gludedd mm2/s | 2.8 i 500 | |
| Gradd o halogiad | Y radd uchaf o halogiad hylif a ganiateir: Dosbarth 9. NAS 1638 neu 20/18/15, ISO4406 | |
| Data trydanol | ||
| Math o foltedd | DC | |
| Foltedd ar gael (V) | 12, 24, 36, 110 | |
| Foltedd a ganiateir (gwyriad) % | -15 i +10 | |
| Pŵer mewnbwn (W) | 30 | |
| Modd gweithredu solenoid | Gweithio'n barhaus | |
| Newid amser Cydymffurfio ag ISO 6403 | AR (ms) | 25 i 45 |
| I FFWRDD (ms) | 10 i 25 | |
| Amledd wedi'i newid (amseroedd/h) | I 15000 | |
| Max. tymheredd coiliau (℃) | +150 | |
Nodweddion:
▶ Defnyddir falf cyfeiriadol amddiffyn ffrwydrad math a weithredir yn uniongyrchol fel y math safonol
▶DIN24 340 Math A ar yr wyneb mowntio ISO 4401
▶ Solenoid amddiffyn ffrwydrad DC math gwlyb
▶ 90 ° solenoid amddiffyn ffrwydrad rotatable
▶ Nid oes angen agor siambr bwysau-dynn pan fydd coil yn cael ei ailosod
Cais:
Defnyddir falfiau cyfeiriadol solenoid sy'n atal ffrwydrad yn eang ym maes petrocemegol. Yn y diwydiant petrocemegol, fe'u defnyddir yn bennaf i reoli cyfeiriad llif cyfryngau fflamadwy a ffrwydrol fel olew a nwy naturiol.
Falf rheoli cyfeiriadol math WE yw falf cyfeiriadol solenoid amddiffyn rhag ffrwydrad a ddefnyddir i reoli cyfeiriad cychwyn, stopio a llif hylif olew.
Mae'r falfiau rheoli cyfeiriadol yn cynnwys tai (1), un neu ddau solenoid (2), y sbŵl rheoli (3), ac un neu ddau sbring dychwelyd (4).
Yn y cyflwr dad-egnïo, mae'r sbŵl rheoli (3) yn cael ei gadw yn y safle niwtral neu gychwynnol trwy gyfrwng ffynhonnau dychwelyd (4) (ac eithrio sbwliau curiad y galon). Mae'r sbŵl rheoli (3) yn cael ei actio trwy solenoidau pin gwlyb (2).
Er mwyn gwarantu gweithrediad boddhaol, dylid cymryd gofal i sicrhau bod y siambr bwysau solenoid wedi'i llenwi ag olew.
Mae'r sbŵl rheoli (3) yn cael ei symud i'r safle disgwyliedig gan solenoid(2) a gwialen wthio (5), ac mae hyn yn rhoi llif rhydd o P i A a B i T neu P i B ac A i T.
Pan fydd y solenoid amddiffyn rhag ffrwydrad (2) yn cael ei bweru i ffwrdd, caiff elfen falf rheoli (3) ei gwthio i'r safle cychwynnol trwy ailosod y gwanwyn (4).
Math 4WE6...61B/O.. (yn gyfyngedig i swyddogaethau A, C a D).
Mae'r math hwn yn cynnwys 2 safle newid a 2 falf rheoli cyfeiriadol heb fecanwaith lleoli solenoid amddiffyn rhag ffrwydrad.
Math 4WE6...61B/0F... falf pwls (yn gyfyngedig i swyddogaethau A, C a D).
Mae'n cynnwys 2 safle newid, 2 solenoid amddiffyn rhag ffrwydrad ac 1 falf rheoli cyfeiriadol gyda mecanwaith lleoli. Mae 2 safle newid wedi'u gosod ar wahân, felly nid oes angen trydaneiddio solenoid amddiffyn rhag ffrwydrad yn barhaus.
Llygoden cetris
Mae'r sbardun cetris yn angenrheidiol oherwydd gall y llif gwirioneddol fod yn fwy na therfynau perfformiad y falf yn ystod proses newid. Mae'r sbardun cetris hwn yn cael ei fewnosod yn sianel P y falf rheoli cyfeiriadol.
Strwythur Falf Solenoid Prawf Ffrwydrad cyfres WE6
Symbolau
