Pan fydd angen i systemau hydrolig ddal pwysau heb ollwng, mae plât brechdan y falf wirio Z2S 10 yn dod yn elfen hanfodol. Mae'r falf wirio hon a weithredir gan beilot gan Bosch Rexroth wedi bod yn ddewis dibynadwy mewn hydrolig diwydiannol ers blynyddoedd, a gall deall sut mae'n gweithio eich helpu i wneud gwell penderfyniadau ar gyfer eich offer.
Beth Sy'n Gwneud y Z2S 10 yn Wahanol
Nid dim ond falf wirio syml yw'r Z2S 10. Mae'n ddyluniad peilot sy'n eistedd rhwng cydrannau hydrolig yn yr hyn y mae peirianwyr yn ei alw'n ffurfwedd plât rhyngosod. Mae hyn yn golygu y gallwch ei bentyrru'n uniongyrchol rhwng falfiau neu actiwadyddion eraill heb fod angen pibellau ychwanegol neu fracedi mowntio. Mae'r blociau falf yn llifo i un cyfeiriad yn gyfan gwbl tra'n caniatáu rhyddhau rheoledig pan fo angen trwy signal peilot.
Mae'r dyluniad yn defnyddio dwy brif ran yn gweithio gyda'i gilydd. Mae sbŵl rheoli yn ymateb i bwysau peilot, ac mae falf sedd bêl yn darparu'r swyddogaeth rwystro gwirioneddol. Pan fydd pwysau peilot yn cyrraedd y porthladd X neu Y, mae'r sbŵl yn symud ac yn agor y sedd bêl, gan ganiatáu i hylif lifo yn ôl. Heb y signal peilot hwnnw, mae plât brechdan y falf wirio Z2S 10 yn cadw'r gylched wedi'i chloi'n dynn gyda dim gollyngiad.
Manylebau Technegol Sy'n Bwysig
Mae deall y niferoedd y tu ôl i'r Z2S 10 yn eich helpu i wybod a yw'n cyd-fynd â'ch system. Mae'r falf hon yn trin pwysau hyd at 315 bar, sy'n cwmpasu'r rhan fwyaf o gymwysiadau diwydiannol. Mae capasiti llif yn cyrraedd 120 litr y funud, sy'n addas ar gyfer actiwadyddion canolig i fawr. Daw'r pwysau cracio yn y cyfeiriad llif rhydd mewn pedwar opsiwn: 1.5, 3, 6, neu 10 bar. Rydych chi'n dewis y fersiwn yn seiliedig ar faint o bwysedd cefn sydd ei angen ar eich system.
Mae ystod tymheredd hefyd yn bwysig. Mae morloi NBR safonol yn gweithio o -30 ° C i +80 ° C, tra bod morloi FKM yn trin -20 ° C i +80 ° C ond yn cynnig gwell cydnawsedd â hylifau hydrolig bioddiraddadwy. Mae'r falf yn pwyso tua 3 cilogram ac yn mowntio mewn unrhyw sefyllfa, er bod pentyrru fertigol yn gweithio orau ar gyfer y rhan fwyaf o osodiadau.
Mae glendid hylif yn hanfodol ar gyfer plât brechdanau falf wirio Z2S 10. Mae'r gwneuthurwr yn argymell lefel glendid ISO 4406 o 20/18/15 neu well. Mae olew budr yn achosi i'r rhannau mewnol lynu, gan arwain at gamweithio. Mae gosod hidlo priodol yn atal y problemau hyn ac yn ymestyn oes falf.
Sut mae'r Gweithrediad Peilot yn Gweithio
Mae'r nodwedd a weithredir gan beilot yn gosod y falf hon ar wahân i falfiau gwirio sylfaenol. Mewn gosodiad nodweddiadol, rydych chi'n cysylltu porthladd A1 â'ch actuator ac A2 â'ch falf rheoli cyfeiriadol. Mae llif yn symud yn rhydd o A1 i A2 pan fydd pwysau yn goresgyn y gosodiad pwysau cracio. Ond pan geisiwch wthio hylif yn ôl o A2 i A1, mae sedd y bêl yn ei rwystro'n llwyr.
Er mwyn rhyddhau'r pwysau sydd wedi'i ddal, rydych chi'n rhoi pwysau peilot ar borthladd X. Gall y pwysau peilot hwn fod yn eithaf isel, yn aml dim ond 1.5 i 10 bar yn dibynnu ar eich cyfluniad. Mae'r sbŵl rheoli yn symud, gan agor y falf sedd bêl yn fecanyddol. Nawr gall hylif ddychwelyd o ochr yr actuator yn ôl trwy'r falf. Mae'r rhyddhad rheoledig hwn yn atal sioc a sŵn yn eich cylched hydrolig.
Mae'r nodwedd cyn-agor mewn fersiynau safonol yn golygu bod y falf yn dechrau agor ychydig cyn i bwysau peilot llawn gyrraedd. Mae'r weithred raddol hon yn llyfnhau'r trawsnewid pwysau. Mae rhai fersiynau fel yr SO41 yn dileu rhag-agor ar gyfer cymwysiadau lle rydych chi eisiau rheolaeth fwy craff, er y gallai hyn greu mwy o sŵn wrth newid.
Manylion Gosod a Mowntio
Mae gosod y plât brechdan falf wirio Z2S 10 yn dilyn safon ISO 4401 ar gyfer falfiau maint 05. Mae'r patrwm mowntio yn defnyddio pedwar sgriw M6 trorym i 15.5 Newton-metr. Dylai gorffeniad arwyneb eich plât mowntio fod yn Rz 4 micromedr neu'n llyfnach i atal gollyngiadau heibio'r O-rings.
Wrth bentyrru cydrannau, cyfrifwch hyd y bollt yn ofalus. Mae angen i chi fynd trwy'r holl blatiau brechdanau ynghyd â'r falf sylfaen neu'r manifold. Mae'r Z2S 10 yn ychwanegu 50 milimetr at uchder eich pentwr mewn cyfluniad safonol. Mae cysylltiadau porthladd yn cyd-fynd â phatrymau ISO safonol, gan ei gwneud yn gydnaws â'r rhan fwyaf o gydrannau hydrolig diwydiannol.
Mae O-rings yn selio'r holl gysylltiadau porthladdoedd. Rhaid i'r rhain fod yn gydnaws â'ch hylif hydrolig. Mae systemau olew mwynol yn defnyddio morloi NBR, tra bod systemau sy'n rhedeg HETG neu hylifau bioddiraddadwy eraill angen seliau FKM. Mae gosod morloi difrodi neu fath anghywir yn achosi problemau gollwng a halogi.
Cymwysiadau Cyffredin mewn Diwydiant
Mae offer peiriant yn defnyddio'r plât brechdan falf wirio Z2S 10 i gynnal swyddi workpiece yn ystod newidiadau offer. Heb y falf hon, byddai'r silindr hydrolig yn drifftio o ollyngiadau olew, gan ddifetha manwl gywirdeb. Mae'r datganiad peilot yn caniatáu symudiad rheoledig pan fydd y cylch peiriant yn ailddechrau.
Mae peiriannau mowldio chwistrellu yn dibynnu ar y falfiau hyn i gadw pwysau clampio llwydni yn gyson yn ystod y cyfnod oeri. Byddai unrhyw ostyngiad pwysau yn creu rhannau diffygiol. Mae'r Z2S 10 yn cloi'r silindr clamp yn gadarn wrth ddefnyddio'r pwysau peilot lleiaf posibl i'w ryddhau rhwng cylchoedd.
Mae angen dal safle cywir ar weisg hydrolig yn ystod gweithrediadau ffurfio aml-gam. Mae plât brechdan y falf wirio Z2S 10 yn atal yr hwrdd rhag ymlusgo i lawr rhwng strôc y wasg. Mae hyn yn gwella ansawdd rhan a diogelwch gweithredwyr trwy ddileu symudiad annisgwyl.
Mae offer trin deunydd fel fforch godi yn defnyddio'r falfiau hyn i atal gollwng llwyth os bydd llinellau hydrolig yn methu. Mae'r dyluniad a weithredir gan beilot yn caniatáu codi a gostwng arferol tra'n darparu cloi allan diogelwch i'r cyfeiriad dal llwyth.
Codau Archebu ac Amrywiadau
Mae Bosch Rexroth yn defnyddio system god benodol ar gyfer y gyfres Z2S 10. Y fformat sylfaenol yw Z2S 10 ac yna llythrennau a rhifau yn nodi'r nodweddion penodol. Mae safle gwag yn golygu bod gan y ddau borthladd A a B swyddogaeth blocio. Mae'r llythyren A yn golygu blociau porthladd A yn unig, tra bod B yn golygu blociau porthladd B yn unig.
Mae'r rhif ar ôl hynny yn nodi gwasgedd cracio: 1 am 1.5 bar, 2 am 3 bar, 3 am 6 bar, a 4 am 10 bar. Yna daw 3X yn dangos y gyfres gydran. Mae'r llythyren V yn ymddangos pan fydd morloi FKM yn disodli morloi NBR safonol. Mae codau ychwanegol fel SO14, SO40, SO41, neu SO60 yn nodi nodweddion arbennig megis cyfyngu ar strôc neu borthladdoedd rheoli allanol.
Rhif rhan gyffredin yw R900407394 ar gyfer y fersiwn porthladd dwbl safonol gyda phwysau cracio 1.5 bar. Mae'r fersiwn un-porthladd A yn cario'r rhif R900407424. Pan fydd angen morloi FKM arnoch ar gyfer olew bioddiraddadwy, edrychwch am rifau rhan fel R900407439.
Cydnawsedd Hylif a Chynnal a Chadw
Mae plât brechdanau falf wirio Z2S 10 yn gweithio gyda'r rhan fwyaf o hylifau hydrolig. Mae fersiynau safonol yn trin olewau mwynol fel HL, HLP, a HVLP heb broblemau. Mae ystod gludedd yn ymestyn o 2.8 i 500 milimetr sgwâr yr eiliad, gan gwmpasu popeth o hylifau hydrolig tenau i olewau trwchus mewn amodau oer.
Mae angen rhoi sylw i ddeunydd selio ar hylifau bioddiraddadwy. Mae hylifau HFC yn gweithio gyda morloi NBR, ond mae angen seliau FKM ar olewau HETG a HFDU i atal dirywiad. Mae defnyddio'r deunydd sêl anghywir yn arwain at chwyddo, caledu, neu gracio, sy'n achosi gollyngiadau a halogiad.
Mae cynnal a chadw rheolaidd yn golygu gwirio glendid hylif hydrolig ac ailosod elfennau hidlo cyn iddynt osgoi. Mae halogiad yn ymddangos fel ymateb falf swrth neu fethiant i ryddhau pan fydd pwysau peilot yn berthnasol. Mae cymryd samplau olew a'u dadansoddi yn unol â safonau ISO 4406 yn dal problemau'n gynnar.
Mae cyfnodau cyfnewid seliau yn dibynnu ar amodau gweithredu. Mae gweithrediad tymheredd uchel neu hylifau ymosodol yn byrhau bywyd y sêl. Pan fyddwch chi'n ailadeiladu'r falf, parwch ddeunydd y sêl â'ch math hylif ac archwiliwch bob rhan fewnol am draul neu ddifrod.
Cymharu Atebion Amgen
Mae gweithgynhyrchwyr eraill yn cynnig falfiau gwirio a weithredir gan beilot, ond mae gan ddyluniad plât rhyngosod Z2S 10 fanteision. Mae cyfres CVS Parker yn darparu swyddogaeth debyg gyda chynhwysedd llif uwch hyd at 150 litr y funud, ond nid oes ganddo'r nodwedd cyn-agor sy'n llyfnhau trawsnewidiadau pwysau yn y Z2S 10. Mae cyfres PVG Eaton yn defnyddio dimensiynau mwy cryno ond yn cynnig llai o opsiynau pwysau cracio.

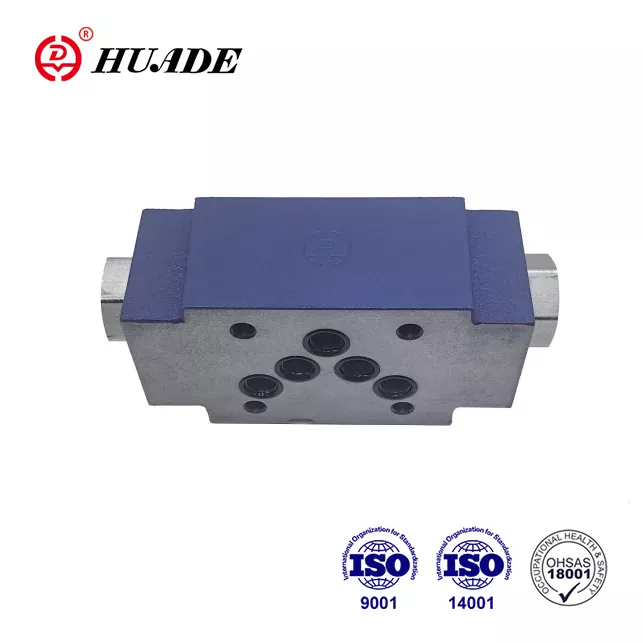

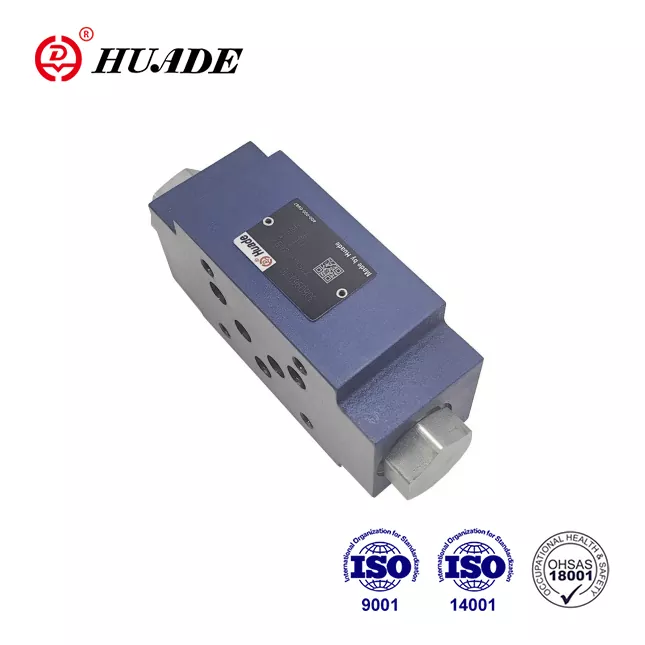

Mae rhai gweithgynhyrchwyr Asiaidd fel Huade yn cynhyrchu falfiau cydnaws Z2S 10 am brisiau is. Mae'r rhain yn gweithio'n ddigonol mewn cymwysiadau llai beichus ond efallai na fyddant yn cyd-fynd â gwydnwch Bosch Rexroth mewn amgylcheddau garw neu ag olew wedi'i halogi. Mae ansawdd meteleg a sêl mewn offer gwreiddiol yn gyffredinol yn profi'n well dros fywyd gwasanaeth hir.
Mae falfiau gwirio syml heb weithrediad peilot yn costio llai ac yn gosod yn fwy cryno. Fodd bynnag, ni allant ddarparu rhyddhad rheoledig o bwysau wedi'i ddal. Mae'r cyfyngiad hwn yn eu gwneud yn anaddas ar gyfer ceisiadau lle mae angen i chi symud yr actuator i'r ddau gyfeiriad dan reolaeth.
Gofynion Pwysau Peilot
Mae deall anghenion pwysau peilot yn eich helpu i ddylunio cylchedau dibynadwy. Dim ond tua 1.5 i 10 bar sydd ei angen ar y plât rhyngosod falf wirio Z2S 10 yn y porthladd peilot i agor yn llawn, yn dibynnu ar y prif bwysau a llif. Mae'r gofyniad isel hwn yn golygu y gallwch chi yn aml dapio pwysau peilot o falfiau rheoli presennol heb ychwanegu cylchedau atgyfnerthu.
Mae'r gymhareb agor rheolaeth o tua 1 i 11.5 rhwng yr ardal beilot a'r prif ardal poppet yn rhoi'r lluosiad pwysau ffafriol hwn. Mae lluoedd peilot bach yn creu grymoedd agoriadol mawr ar y sedd bêl. Mae'r effeithlonrwydd hwn yn lleihau'r defnydd o ynni a chynhyrchu gwres yn eich system.
Pan fydd pwysau peilot yn disgyn o dan y trothwy, mae'r falf yn cau ar unwaith. Mae grym y gwanwyn yn gosod y bêl yn gadarn yn erbyn ei sedd. Mae'r cau cyflym hwn yn atal ôl-lifiad ond gall greu pigau pwysau os nad yw'r gylched yn amsugno sioc yn iawn. Mae ychwanegu cronyddion bach neu falfiau cyfyngu yn lleddfu'r trawsnewidiadau hyn.
Ystyriaethau Integreiddio System
Mae angen cynllunio ar gyfer integreiddio'r plât rhyngosod falf wirio Z2S 10 i'ch cylched hydrolig. Rhaid i'r falf eistedd rhwng y falf rheoli cyfeiriadol a'r actuator ar y porthladd rydych chi am ei gloi. Mae llinellau peilot yn cysylltu â phorthladd gwaith gyferbyn y falf cyfeiriadol, felly mae pwysau peilot yn cyrraedd yn awtomatig pan fyddwch chi'n gwrthdroi cyfeiriad.
Mae cysylltiadau tanc ar gyfer y draeniad sbwlio rheoli yn bwysig. Mae fersiwn SO60 yn darparu porthladd T ar wahân ar gyfer draenio'r rhan beilot i'r tanc, gan atal cronni pwysau a allai ymyrryd â gweithrediad falf. Mae fersiynau safonol yn draenio'n fewnol trwy'r brif gylched, sy'n gweithio'n iawn yn y rhan fwyaf o gymwysiadau ond a all achosi problemau mewn cylchedau arbenigol.
Pan fyddwch chi'n defnyddio falfiau Z2S 10 lluosog mewn un system, mae angen ei signal peilot ei hun ar bob un. Gall porthladdoedd peilot traws-gysylltu greu rhyngweithiadau annisgwyl lle mae agor un falf yn effeithio ar un arall. Cadwch gylchedau peilot yn annibynnol oni bai eich bod yn dylunio'n benodol ar gyfer gweithrediad cyfunol.
Datrys Problemau Cyffredin
Pan fydd y plât brechdan falf wirio Z2S 10 yn methu â rhwystro'n iawn, halogiad yw'r tramgwyddwr arferol. Mae gronynnau baw yn mynd rhwng y bêl a'r sedd, gan greu llwybr gollwng. Mae fflysio'r system a gwella'r hidliad yn trwsio'r rhan fwyaf o achosion. Os bydd gollyngiad yn parhau ar ôl glanhau, efallai y bydd difrod i'r sedd y mae angen ei newid.
Mae methu ag agor gyda phwysau peilot yn aml yn golygu bod y sbŵl rheoli yn sownd. Mae hyn yn digwydd pan fydd farnais yn cronni o olew gorboethi neu pan fydd halogiad dŵr yn achosi cyrydiad. Mae dadosod a glanhau'r falf yn adfer swyddogaeth, ond dylech hefyd fynd i'r afael â'r achos sylfaenol yn eich cyflwr hylif hydrolig.
Mae sŵn gormodol yn ystod agor fel arfer yn pwyntio at gavitation neu newidiadau pwysau cyflym. Mae'r nodwedd cyn-agor fel arfer yn atal hyn, felly mae sŵn yn awgrymu naill ai fersiwn nad yw'n agor cyn neu rannau mewnol treuliedig sy'n gohirio'r dilyniant agoriadol. Mae gwirio'r fersiwn ac archwilio am draul yn helpu i nodi'r atgyweiriad sydd ei angen.
Gall ymateb araf i signalau peilot ddangos pwysau peilot isel neu ollyngiad mewnol o amgylch y sbŵl rheoli. Mae mesur pwysau peilot yn y fewnfa falf yn cadarnhau a yw eich cylched yn darparu digon o signal. Mae gollyngiadau mewnol yn gofyn am ailadeiladu falf gyda morloi newydd ac archwilio cyflwr turio sbŵl.
Cost ac Argaeledd
Mae prisiau ar gyfer y plât brechdan falf wirio Z2S 10 yn amrywio yn ôl rhanbarth a chyflenwr. Mae falfiau Bosch Rexroth gwreiddiol trwy ddosbarthwyr awdurdodedig yn y DU yn costio tua £605 cyn TAW ar gyfer fersiynau safonol. Mae prisiau mewn rhanbarthau eraill yn amrywio yn seiliedig ar rwydweithiau dosbarthu lleol a thollau mewnforio.
Mae cyflenwyr amgen a chynhyrchion cydnaws yn costio llai. Gall nwyddau cyfatebol a weithgynhyrchir yn Asiaidd redeg 30 i 50 y cant yn is na phrisiau Bosch wrth gynnal ansawdd rhesymol ar gyfer cymwysiadau llai hanfodol. Weithiau mae prynu trwy lwyfannau cyflenwi diwydiannol fel MISUMI neu farchnadoedd cyffredinol fel eBay yn rhoi gostyngiadau, er bod gwirio dilysrwydd yn dod yn bwysig.
Mae amseroedd arweiniol yn dibynnu a yw dosbarthwyr yn stocio'r fersiwn benodol sydd ei hangen arnoch. Mae amrywiadau cyffredin fel y fersiwn 1.5 bar porthladd dwbl yn cludo'n gyflym o'r rhestr eiddo. Efallai y bydd angen archebion ffatri gyda sawl wythnos o amser dosbarthu ar ffurfweddiadau anarferol gydag opsiynau arbennig. Mae cynllunio ymlaen llaw a chynnal a chadw darnau sbâr ar gyfer peiriannau hanfodol yn atal amser segur costus.
Tueddiadau Amgylcheddol a'r Dyfodol
Mae offer hydrolig yn defnyddio hylifau bioddiraddadwy fwyfwy i leihau effaith amgylcheddol gollyngiadau a gollyngiadau. Mae plât brechdanau falf wirio Z2S 10 yn addasu i'r duedd hon trwy opsiynau sêl FKM sy'n gydnaws â HETG a hylifau bio-seiliedig eraill. Mae'r cydnawsedd hwn yn caniatáu ichi uwchraddio i hydroleg sy'n gyfeillgar i'r amgylchedd heb ailosod eich holl falfiau.
Mae rheoliadau allyriadau llymach yn gwthio am well selio mewn systemau hydrolig. Mae blocio dim gollyngiadau yn y Z2S 10 yn helpu peiriannau i fodloni'r safonau hyn. Mae offer sy'n gweithredu mewn amgylcheddau sensitif fel prosesu bwyd neu ystafelloedd glân yn elwa'n arbennig o'r selio dibynadwy y mae'r falf hon yn ei ddarparu.
Gall datblygiadau yn y dyfodol ddod â monitro electronig i falfiau hydrolig. Gallai synwyryddion sy'n canfod pwysau peilot, cyfradd llif, neu leoliad falf integreiddio â systemau rheoli peiriannau. Er bod dyluniad sylfaenol Z2S 10 yn parhau i fod yn fecanyddol yn unig, byddai'r ychwanegiadau hyn yn galluogi cynnal a chadw rhagfynegol a gwell optimeiddio system.
Gwneud y Dewis Cywir
Mae dewis y plât brechdan falf wirio Z2S 10 yn gwneud synnwyr pan fydd angen daliad pwysau dibynadwy arnoch mewn pecyn cryno. Mae'r mowntio plât rhyngosod yn arbed lle ac yn lleihau pwyntiau gollwng posibl o'i gymharu â gosodiadau falf mewnol. Mae gweithrediad peilot yn rhoi rhyddhad rheoledig i chi heb gylchedwaith ychwanegol cymhleth.
Ystyriwch eich lefelau pwysau, eich gofynion llif, a'ch math o hylif wrth archebu. Cydweddwch y pwysau cracio ag anghenion eich system, gan gydbwyso rhwng gwrthiant isel mewn llif rhydd a rhaglwyth digonol ar gyfer seddi cadarn. Dewiswch forloi FKM os ydych chi'n rhedeg unrhyw beth heblaw olew mwynau i sicrhau bywyd sêl hir.
Mae'r Z2S 10 yn gweithio orau mewn systemau gyda glendid hylif da a chynnal a chadw rheolaidd. Os yw'ch llawdriniaeth yn tueddu i gael ei hesgeuluso o ran cynnal a chadw neu amodau budr iawn, gall y falf brofi problemau dibynadwyedd. Yn yr achosion hynny, gallai dyluniadau mwy cadarn gyda chliriadau mwy wasanaethu'n well er gwaethaf eu cyfraddau gollwng uwch.
Ar gyfer y rhan fwyaf o gymwysiadau hydrolig diwydiannol sy'n gofyn am ddal safle a rhyddhau dan reolaeth, mae plât brechdan y falf wirio Z2S 10 yn darparu perfformiad dibynadwy am gost resymol. Mae ei hanes hir a'i argaeledd eang yn ei wneud yn ddewis diogel ar gyfer dyluniadau newydd a chymwysiadau newydd fel ei gilydd.
