Pan fyddwch chi'n gweithio gyda systemau hydrolig, mae deall pob cydran yn bwysig. Mae'r Falf Gwirio RVP 30 yn sefyll allan fel ateb dibynadwy ar gyfer rheoli llif hylif mewn un cyfeiriad. Mae'r falf wirio hydrolig hon, a weithgynhyrchir gan HYDAC, wedi dod yn ddewis safonol mewn cymwysiadau peiriannau diwydiannol a symudol.
Beth Yw'r Falf Gwirio RVP 30?
Mae'r Falf Wirio RVP 30 yn falf rheoli cyfeiriadol wedi'i osod mewn manifold a ddyluniwyd ar gyfer systemau olew hydrolig. Mae'n caniatáu i hylif lifo'n rhydd o borth B i borthladd A tra'n rhwystro unrhyw lif gwrthdro'n llwyr. Mae'r rheolaeth llif unffordd hon yn hanfodol mewn llawer o gymwysiadau hydrolig lle mae atal ôl-lif yn amddiffyn pympiau ac yn cynnal pwysau system.
Mae'r RVP 30 yn defnyddio dyluniad poppet wedi'i lwytho â sbring wedi'i wneud o ddur caled. Pan fydd pwysedd hylif o'r porthladd B yn fwy na grym y gwanwyn, mae'r falf yn agor ac yn gadael i hylif basio drwodd. Pan fydd pwysau'n gostwng neu'n ceisio gwrthdroi cyfeiriad, mae'r sbring yn gwthio'r poppet yn ôl yn erbyn y sedd, gan greu sêl metel-i-fetel sy'n atal unrhyw ollyngiad.
Mae'r falf wirio hon yn dilyn safonau DIN ISO 1219 ac fe'i cynlluniwyd yn benodol ar gyfer gosod yn uniongyrchol ar faniffoldiau hydrolig neu blatiau mowntio. Mae'r dyluniad cryno yn arbed lle o'i gymharu â falfiau gwirio mewnol, gan wneud yr RVP 30 yn ddelfrydol ar gyfer systemau lle mae'r ystafell osod yn gyfyngedig.
Manylebau Technegol Sy'n Bwysig
Mae'r Falf Wirio RVP 30 yn ymdrin ag amodau heriol gyda manylebau sy'n bodloni gofynion diwydiannol. Mae'r falf yn gweithredu ar bwysau gweithio uchaf o 350 bar, sy'n cyfateb i tua 5000 psi. Mae'r sgôr pwysau hwn yn gwneud yr RVP 30 yn addas ar gyfer cylchedau hydrolig pwysedd uchel a geir yn gyffredin mewn offer trwm.
Mae capasiti llif yn cyrraedd hyd at 600 litr y funud neu tua 150 galwyn y funud. Mae'r gyfradd llif uchel hon yn golygu y gall y Falf Wirio RVP 30 drin cyfeintiau hylif sylweddol heb greu gostyngiad pwysau gormodol. Y pwysau cracio safonol yw 0.5 bar, er bod opsiynau ar gael ar gyfer 0.05 i 4.5 bar yn dibynnu ar anghenion y cais. Mae pwysau cracio is yn caniatáu i'r falf agor yn haws, tra bod gosodiadau uwch yn darparu gwell selio yn erbyn ôl-lif.
Mae'r corff falf wedi'i wneud o ddur carbon gyda phlatio ffosffad neu sinc ar gyfer ymwrthedd cyrydiad. Mae'r poppet ei hun yn defnyddio dur caled a chaboledig ar gyfer gwydnwch. Mae morloi safonol yn fflworoelastomer FKM, sy'n trin tymereddau o 20 gradd Celsius negyddol i 80 gradd Celsius positif. Mae rhai fersiynau yn ymestyn yr ystod is i negyddol 30 gradd Celsius.
Mae'r RVP 30 yn pwyso tua 10.3 cilogram ac yn cysylltu trwy borthladdoedd edafedd maint ar gyfer ffitiadau NPTF 1.5 modfedd, BSPP, neu SAE O-ring. Mae'r patrwm mowntio yn defnyddio pedwar bollt a gellir ei osod mewn unrhyw gyfeiriadedd heb effeithio ar berfformiad.
Sut mae'r Falf Wirio RVP 30 yn Gweithio mewn Cymwysiadau Go Iawn
Mae deall lle mae'r Falf Wirio RVP 30 yn cyd-fynd yn helpu i egluro ei werth. Un cymhwysiad cyffredin yw amddiffyn pwmp. Pan fydd pwmp hydrolig yn cau, gall hylif geisio llifo'n ôl drwy'r pwmp. Gall y llif gwrthdro hwn niweidio cydrannau pwmp neu ganiatáu i bwysau'r system ostwng yn sydyn. Mae gosod yr RVP 30 yn yr allfa pwmp yn atal yr ôl-lif hwn ac yn amddiffyn y pwmp rhag difrod.
Mae cylchedau cronadur hefyd yn elwa o'r Falf Gwirio RVP 30. Mae cronaduron yn storio hylif dan bwysau i'w ryddhau'n gyflym pan fo angen. Mae'r falf wirio yn cynnal pwysau yn y cronadur trwy atal hylif rhag llifo yn ôl i'r brif system pan fydd pwysau'n disgyn. Mae hyn yn sicrhau bod ynni wedi'i storio ar gael ar gyfer y cylch gwaith nesaf.
Mae peiriannau symudol fel cloddwyr a llwythwyr yn defnyddio'r RVP 30 trwy gydol eu systemau hydrolig. Mae'r peiriannau hyn yn gweithredu mewn amodau garw gyda dirgryniad cyson a llwythi amrywiol. Mae sêl metel-i-fetel y falf wirio yn cynnal dim gollyngiad hyd yn oed pan fydd cydrannau'n cynhesu yn ystod defnydd trwm. Mae'r dibynadwyedd hwn yn lleihau amser segur o amcangyfrif o 20 i 30 y cant o'i gymharu â systemau sy'n defnyddio falfiau gwirio o ansawdd is.
Mae llinellau cynhyrchu gweithgynhyrchu yn ymgorffori'r Falf Gwirio RVP 30 mewn gweisg, peiriannau mowldio chwistrellu, ac offer cydosod awtomataidd. Mae amser ymateb cyflym y falf a gostyngiad pwysedd isel yn helpu'r systemau hyn i weithredu'n esmwyth heb wastraffu ynni. Mae'r un egwyddorion yn berthnasol i systemau rheoli lleiniau tyrbinau gwynt ac offer morol lle na ellir peryglu dibynadwyedd.
Nodweddion Gollwng Pwysedd
Mae pob falf yn creu rhywfaint o wrthwynebiad i lif, sy'n ymddangos fel gostyngiad pwysau. Mae'r Falf Gwirio RVP 30 yn lleihau'r golled ynni hon trwy ei ddyluniad mewnol symlach. Ar 100 litr y funud, mae gostyngiad pwysau yn mesur tua 0.5 bar. Mae hyn yn cynyddu i tua 1.2 bar ar 200 litr y funud ac yn cyrraedd tua 4.8 bar ar gyfradd llif uchaf o 600 litr y funud.
Mae'r gwerthoedd gollwng pwysau hyn yn gymharol isel ar gyfer falf wirio o'r maint a'r gallu hwn. Mae gostyngiad pwysedd is yn golygu bod llai o ynni'n cael ei wastraffu fel gwres a gweithrediad system fwy effeithlon. Nid yw'r berthynas rhwng cyfradd llif a gostyngiad pwysau yn llinol, gyda gostyngiad pwysau yn cynyddu'n gyflymach ar gyfraddau llif uwch oherwydd cynnwrf a ffrithiant.
Gall dylunwyr systemau ddefnyddio'r ffigurau gostyngiad pwysau hyn i gyfrifo cyfanswm colledion system a phympiau maint yn briodol. Mae'r Falf Wirio RVP 30 yn cyfrannu'n fach iawn at aneffeithlonrwydd cyffredinol y system, sy'n bwysig wrth optimeiddio'r defnydd o ynni mewn gosodiadau diwydiannol mawr.
Cymharu'r RVP 30 â Dewisiadau Amgen
Mae'r farchnad falf hydrolig yn cynnig llawer o opsiynau falf wirio. Mae'r Falf Gwirio RVP 30 yn cystadlu'n bennaf ar ddibynadwyedd a pherfformiad yn hytrach na phris. Mae Bosch Rexroth yn cynhyrchu falfiau tebyg sydd wedi'u graddio ar gyfer pwysau a llif tebyg, weithiau gyda galluoedd monitro electronig sy'n apelio at systemau awtomataidd. Mae Parker Hannifin yn cynnig falfiau gwirio sydd ychydig yn ysgafnach ac yn haws eu hintegreiddio i ddyluniadau cryno.

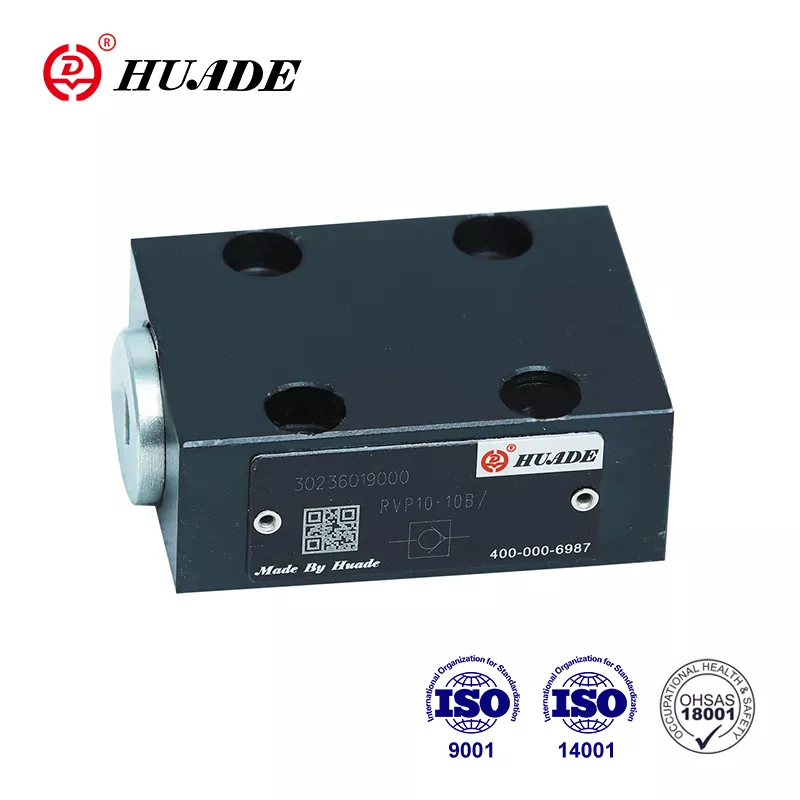

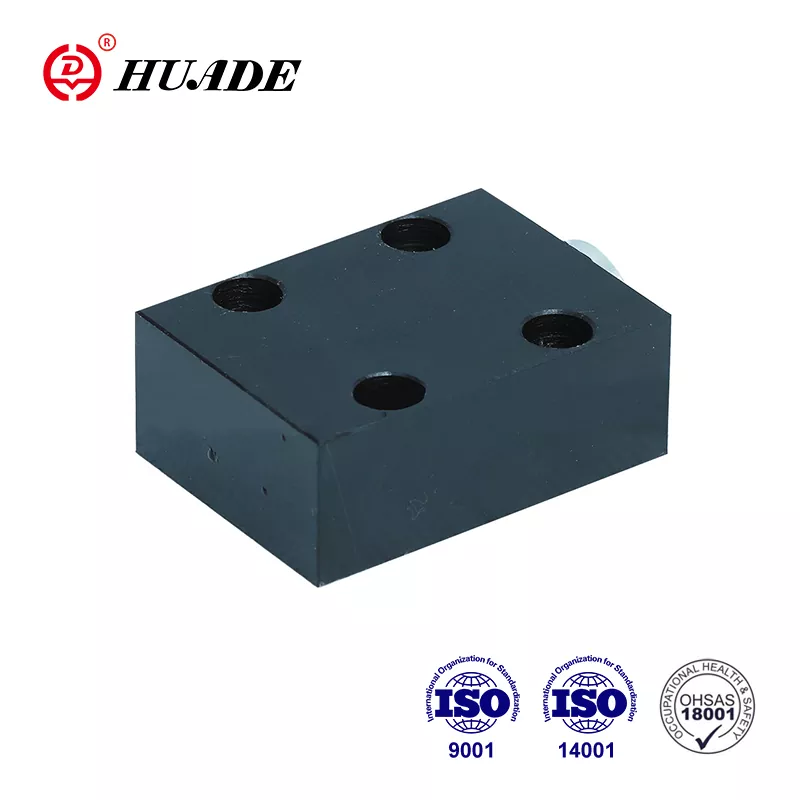

Mae gweithgynhyrchwyr Tsieineaidd fel Huade yn cynhyrchu falfiau gwirio sy'n cyfateb i fanylebau RVP 30 am brisiau 30 i 50 y cant yn is. Mae'r dewisiadau amgen hyn yn bodloni safonau ardystio ISO ac yn gweithio'n dda mewn cymwysiadau lle mae cyfyngiadau cyllidebol yn bwysicach na threftadaeth brand. Mae'r cyfaddawd fel arfer yn golygu cymorth technegol llai cynhwysfawr a bywyd gwasanaeth byrrach o bosibl o dan amodau eithafol.
Mae falfiau gwirio Eaton Vickers yn darparu cydnawsedd da â chydrannau safonol SAE ac yn cynnal argaeledd eang trwy rwydweithiau dosbarthu. Mae'r Falf Wirio RVP 30 yn gwahaniaethu ei hun trwy gywirdeb peirianneg HYDAC a'r cyfrifiad Amser Cymedrig i Fethu 150 mlynedd. Daw'r rhagamcaniad hirhoedledd hwn o brofion helaeth a data maes o filoedd o osodiadau.
Ar gyfer ceisiadau sy'n gofyn am ddibynadwyedd llwyr, megis llwyfannau olew ar y môr neu brosesau gweithgynhyrchu hanfodol, mae'r RVP 30 yn cyfiawnhau ei brisio premiwm. Ar gyfer defnydd diwydiannol cyffredinol gyda mynediad cynnal a chadw rheolaidd, gall dewisiadau eraill llai costus ddarparu perfformiad digonol.
Canllawiau Gosod
Mae gosodiad priodol yn sicrhau bod y Falf Wirio RVP 30 yn perfformio fel y'i dyluniwyd. Rhaid i'r arwyneb mowntio fod yn wastad o fewn 0.01 milimetr fesul 100 milimetr ac yn llyfn i orffeniad arwyneb o 0.8 micromedr neu well. Mae'r manylebau hyn yn atal gollyngiadau o amgylch y corff falf ac yn sicrhau dosbarthiad llwyth cyfartal ar draws bolltau mowntio.
Rhaid i'r math o edau gydweddu â chysylltiadau'r system, boed yn NPTF, BSPP, neu amlen barod. Gall defnyddio'r safon edau anghywir achosi traws-edafu neu selio amhriodol. Cymhwyso seliwr edau sy'n briodol ar gyfer systemau hydrolig, gan osgoi cynhyrchion a all halogi'r hylif neu ddiraddio dan bwysau.
Dylai bolltau mowntio fod yn radd 10.9 neu gyfwerth a'u tynhau mewn patrwm croes i'r gwerthoedd torque a nodir yn llawlyfr gosod HYDAC. Gall tynhau anwastad warpio'r wyneb mowntio a chreu llwybrau gollwng. Gellir gosod y Falf Wirio RVP 30 mewn unrhyw gyfeiriadedd gan ei fod yn defnyddio pwysedd y gwanwyn yn hytrach na disgyrchiant i'w selio.
Mae hidlo i fyny'r afon yn hanfodol ar gyfer hirhoedledd falf. Dylai'r system hidlo gronynnau i lawr i 20 micromedr neu lai i gwrdd â lefel glendid ISO 4406 o 21/19/16 a bennir ar gyfer y RVP 30. Halogiad yw prif achos methiant falf wirio, gyda gronynnau'n atal y poppet rhag selio'n iawn neu sgorio'r arwynebau selio.
Ar ôl gosod, gwaedu'r holl aer o'r system cyn rhoi pwysau llawn. Gall aer sydd wedi'i ddal achosi gweithrediad falf anghyson a sŵn gormodol. Profwch y falf wirio trwy wasgu o'r ddau gyfeiriad i gadarnhau ei bod yn agor yn rhydd i'r cyfeiriad ymlaen ac yn selio'n llwyr yn erbyn llif gwrthdro.
Cynnal a Chadw a Datrys Problemau
Mae angen ychydig iawn o waith cynnal a chadw ar y Falf Wirio RVP 30 pan gaiff ei weithredu o fewn y manylebau. Mae cyfnodau arolygu o 1000 i 2000 o oriau gweithredu yn nodweddiadol ar gyfer cymwysiadau diwydiannol. Yn ystod yr arolygiad, gwiriwch am ollyngiadau allanol o amgylch y corff falf a'r arwyneb mowntio. Mae unrhyw ollyngiad gweladwy yn dynodi traul sêl neu osodiad amhriodol.
Mae profi pwysau cracio o bryd i'w gilydd yn gwirio nad yw'r gwanwyn wedi gwanhau neu nad yw'r poppet wedi treulio. Os yw'r pwysau cracio wedi cynyddu'n sylweddol, efallai bod halogiad mewnol yn atal agoriad falf llawn. Os yw'r pwysau cracio wedi gostwng, efallai y bydd blinder y gwanwyn neu ddiraddiad morloi yn digwydd.
Y broblem fwyaf cyffredin gyda'r Falf Gwirio RVP 30 yw glynu poppet, lle mae'r falf yn methu ag agor neu gau'n iawn. Mae hyn fel arfer yn deillio o lety halogiad rhwng y poppet a'r sedd. Mae fflysio'r system â hylif hydrolig glân yn aml yn datrys mân lynu. Mae halogiad difrifol yn gofyn am ddadosod falf a glanhau neu amnewid pecyn sêl.
Mae HYDAC yn darparu citiau sêl yn benodol ar gyfer yr RVP 30, gan gynnwys yr holl O-rings a modrwyau wrth gefn. Mae ailosod morloi fel arfer yn cymryd llai nag awr gydag offer llaw sylfaenol. Rhif rhan y pecyn sêl ar gyfer morloi FKM yw SEAL KIT 30FKM. Defnyddiwch becynnau sêl dilys HYDAC bob amser neu bethau cyfatebol wedi'u dilysu i gynnal perfformiad falf.
Gall gweithredu'r Falf Wirio RVP 30 y tu hwnt i'w ystod tymheredd niweidio morloi ac achosi gollyngiadau. Mae morloi FKM yn trin y rhan fwyaf o gymwysiadau hydrolig olew mwynol, ond efallai y bydd angen seliau NBR ar hylifau anghydnaws fel rhai olewau synthetig yn lle hynny. Gwiriwch gydnawsedd hylif bob amser cyn gosod.
Ble i Brynu'r Falf Wirio RVP 30
Mae opsiynau prynu ar gyfer y Falf Gwirio RVP 30 yn cynnwys dosbarthwyr awdurdodedig a chyflenwyr ar-lein. Mae gwefan swyddogol HYDAC yn darparu archeb uniongyrchol ar gyfer dynodiad model RVP-30-01.X gyda darpariaeth mewn 2 i 4 wythnos yn fyd-eang. Mae hyn yn sicrhau cydrannau dilys gyda gwarant gwneuthurwr llawn a mynediad cymorth technegol.
Mae cyflenwyr diwydiannol fel MROstop a Motion Industries yn stocio'r Falf Gwirio RVP 30 gyda phrisiau tua 600 i 850 o ddoleri'r UD ar gyfer cyfluniadau safonol. Mae'r dosbarthwyr hyn yn aml yn cadw rhestr eiddo ar gyfer cludo ar unwaith, sy'n helpu pan fydd angen falfiau newydd yn gyflym i leihau amser segur.
Mae marchnadoedd ar-lein gan gynnwys eBay yn rhestru falfiau RVP 30 newydd gan wahanol werthwyr. Mae'r prisiau'n amrywio o tua 593 i 857 o ddoleri yn dibynnu ar y gwerthwr a chyfluniad model penodol. Mae rhaglenni amddiffyn prynwyr yn lleihau'r risg wrth brynu trwy'r sianeli hyn, er bod gwirio enw da'r gwerthwr yn parhau i fod yn bwysig.
Ar gyfer cwsmeriaid sy'n ystyried dewisiadau cost eraill, mae Alibaba yn cysylltu prynwyr â gweithgynhyrchwyr fel Huade sy'n cynhyrchu falfiau gwirio cydnaws RVP 30. Mae prisiau fel arfer yn rhedeg 30 i 50 y cant yn is na rhai gwreiddiol HYDAC gydag isafswm archeb o 1 i 10 darn. Mae amseroedd dosbarthu o 1 i 2 wythnos a gwarantau blwyddyn yn safonol. Mae amgryptio taliad SSL yn amddiffyn trafodion.
Wrth gymharu ffynonellau, ystyriwch gyfanswm y gost gan gynnwys llongau, telerau gwarant, ac argaeledd cymorth technegol. Mae'r Falf Gwirio RVP 30 o sianeli awdurdodedig yn cynnwys dogfennaeth, ffeiliau CAD ar gyfer dylunio system, a mynediad at beirianwyr HYDAC ar gyfer cwestiynau cais. Mae'r gwasanaethau hyn yn ychwanegu gwerth y tu hwnt i'r gydran ei hun.
Ystyriaethau Economaidd
Mae'r Falf Gwirio RVP 30 yn cynrychioli buddsoddiad cymedrol o fewn system hydrolig gyflawn. Mae prisiau nodweddiadol o 500 i 800 ewro yn ei osod fel elfen premiwm o'i gymharu â dewisiadau economi eraill. Mae'r gost hon wedi'i chyfiawnhau gan fywyd gwasanaeth hir y falf a pherfformiad sero gollyngiadau, sy'n lleihau gwastraff hylif ac yn atal halogiad.
Daw elw ar fuddsoddiad yn bennaf o lai o amser segur a chostau cynnal a chadw. Mae systemau sy'n defnyddio'r RVP 30 yn profi llai o gau i lawr heb ei gynllunio oherwydd methiant falf. Mae'r sêl metel-i-fetel yn dileu gollyngiadau graddol a all halogi systemau a difrodi cydrannau i lawr yr afon. Dros oes gosod nodweddiadol o 5 i 10 mlynedd, mae'r arbedion hyn yn aml yn fwy na'r gwahaniaeth pris cychwynnol yn erbyn falfiau gwirio rhatach.
Mae effeithlonrwydd ynni hefyd yn cyfrannu at werth economaidd. Mae nodweddion gollwng pwysedd isel y Falf Wirio RVP 30 yn golygu bod llai o bŵer pwmp yn cael ei wastraffu gan wthio hylif trwy'r falf. Mewn systemau mawr sy'n gweithredu'n barhaus, gall yr arbedion ynni hyn fod yn filoedd o ddoleri bob blwyddyn.
Mae costau cynnal a chadw yn aros yn isel oherwydd bod yr RVP 30 yn defnyddio pecynnau sêl safonol ac mae angen offer sylfaenol yn unig ar gyfer gwasanaeth. Mae rhannau newydd yn parhau i fod ar gael gan HYDAC a dosbarthwyr hyd yn oed ar gyfer falfiau a osodwyd ddegawdau yn ôl. Mae'r argaeledd rhannau hirdymor hwn yn amddiffyn y buddsoddiad mewn offer ac yn lleihau'r risg o ddarfodiad.
Tueddiadau'r Dyfodol ac Integreiddio Digidol
Mae'r diwydiant cydrannau hydrolig yn ymgorffori synwyryddion a monitro digidol yn raddol. Er bod y Falf Wirio gyfredol RVP 30 yn ddyfais fecanyddol yn unig, gall fersiynau yn y dyfodol gynnwys synwyryddion pwysau neu fonitorau llif wedi'u hintegreiddio i'r corff falf. Byddai'r ychwanegiadau hyn yn galluogi gwaith cynnal a chadw rhagfynegol trwy ganfod dirywiad mewn perfformiad cyn i fethiant llwyr ddigwydd.
Mae mentrau diwydiant 4.0 yn gwthio am fwy o gysylltedd rhwng cydrannau hydrolig a systemau rheoli. Gallai fersiwn smart o'r RVP 30 gyfleu ei statws i system fonitro ganolog, gan rybuddio gweithredwyr pan fydd angen cynnal a chadw neu pan fydd amodau gweithredu yn fwy na'r terfynau dylunio. Mae'r datblygiad hwn yn cyd-fynd â'r duedd ehangach tuag at gynnal a chadw ar sail cyflwr yn hytrach na chyfnodau gwasanaeth seiliedig ar amser.
Er gwaethaf y posibiliadau technolegol hyn, mae'n debygol y bydd dyluniad sylfaenol y Falf Wirio RVP 30 yn aros yr un fath. Mae'r mecanwaith poppet llawn sbring wedi profi ei hun dros ddegawdau o wasanaeth ar draws cymwysiadau di-rif. Byddai unrhyw welliannau digidol yn ategu yn hytrach na disodli'r swyddogaeth fecanyddol graidd.
Gwneud y Dewis Cywir
Mae dewis y Falf Wirio RVP 30 yn dibynnu ar baru galluoedd falf â gofynion y system. Ar gyfer ceisiadau sydd angen graddfeydd pwysau uchaf hyd at 350 bar a chyfraddau llif hyd at 600 litr y funud, mae'r RVP 30 yn darparu perfformiad profedig. Mae'r sêl sero gollyngiadau yn hanfodol mewn systemau lle mae hyd yn oed symiau bach o lif gwrthdro yn achosi problemau.
Mae ystyriaethau cyllidebol yn bwysig i bob prosiect. Mae'r Falf Gwirio RVP 30 yn costio mwy na dewisiadau amgen sylfaenol ond yn llai na falfiau a reolir yn electronig gyda manylebau tebyg. Mae hyn yn ei osod yn y tir canol lle mae perfformiad a dibynadwyedd yn cyfiawnhau prisio premiwm heb gyrraedd lefelau moethus.
Mae cefnogaeth dechnegol ac argaeledd dogfennaeth yn ffafrio'r RVP 30 ar gyfer systemau cymhleth lle gall heriau integreiddio godi. Mae HYDAC yn darparu cymorth peirianneg a manylebau manwl sy'n helpu dylunwyr systemau i wneud y gorau o ddewis cydrannau. Mae'r gefnogaeth hon yn werthfawr wrth ddatrys problemau annisgwyl neu wthio ffiniau perfformiad.
Mae'r Falf Gwirio RVP 30 wedi ennill ei henw da trwy berfformiad cyson mewn ceisiadau heriol. Mae deall ei fanylebau, gweithdrefnau gosod priodol, a gofynion cynnal a chadw yn helpu defnyddwyr i gael y gwerth mwyaf posibl o'r gydran hydrolig hon. P'un a yw'n amddiffyn pympiau drud, yn cynnal pwysau croniadur, neu'n rheoli llif mewn offer symudol, mae'r RVP 30 yn darparu rheolaeth llif unffordd ddibynadwy sy'n cadw systemau hydrolig i weithredu'n esmwyth.
