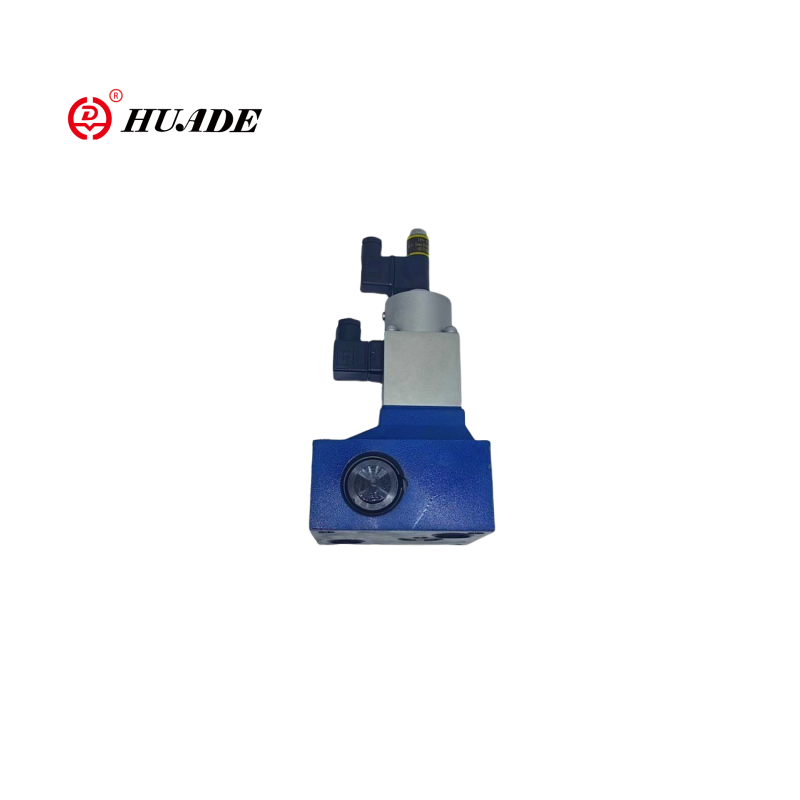

Falf rheoli llif cyfrannol 2fre16

Mae'r falf rheoli llif cyfrannol 2FRE16 2-ffordd yn falf rheoli llif cyfrannol perfformiad uchel, sy'n addas ar gyfer cymwysiadau lle mae angen addasu cyflymder actuators hydrolig (silindrau neu moduron) yn fanwl gywir. O'i gymharu â falf gyfrannol 2Fre10, mae gan falf 2Fre16 ddiamedr mwy, sy'n caniatáu ystod llif uwch. Ac mae falf gyfrannol 2Fre16 yn addas ar gyfer systemau hydrolig pŵer uwch.

Paramedr Cynnyrch y falf rheoli llif cyfrannol 2Fre16

Hydrolig
Pwysau gweithredu (MPA)	31.5
Gwahaniaethu pwysau lleiaf (MPA)	Maint 10	Maint 16
	0.3 ~ 0.8	0.6 ~ 1
Hylif pwysau	Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm)
Ystod gludedd (mm2/s)	2.8 i 380
Ystod tymheredd hylif pwysau (℃）	-20 i +70
Hysteresis (%)	＜ ± 1Qmax
Ailadroddadwyedd (%)	＜ 1 qmax
Lledaeniad sampl (%)	＜ ± 2
Gosodiadau	dewisol
Pwysau (kg)	6	8.3
Nhrydanol
Math Foltedd	DC 24V
Ymwrthedd coil solenoid (ω)	Gwerth oer ar 20 ℃ 10, gwerth cynnes uchaf 13.9
Max. Pwer (VA)	50
Anwythedd (MH)	6 i 8
Amledd Oscillator (KHz)	2.5
VT-5010S30 Galw inswleiddio IP65	Ip65

Nodweddion:Nodwedd cynnyrch a chymhwyso falf rheoli llif cyfrannol 2Fre16

▶ Falf gyda digolledwr pwysau am bwysau rheolaeth ar gyfer llif

▶ Active trwy solenoid cyfrannol

▶ gydag adborth safle trydanol yr orifice rheoli

▶ Gellir symud y coil transducer safle yn echelinol gan wneud addasiad pwynt sero yr orifice rheoli yn hawdd, heb orfod cyffwrdd â'r electroneg (trydanol-hydrolig)

▶ Lleiafswm amrywiad sampl o Falf a Mwyhadur Trydanol VT 5004 (Gorchymyn ar wahân)

Cais:

Defnyddir falf rheoli llif cyfrannol 2Fre16 yn helaeth mewn systemau hydrolig diwydiannol trwm, peiriannau peirianneg a hydroleg symudol, meteleg ac offer mwyngloddio.

Enghreifftiau system nodweddiadol ： Cylched rheoli bwced cloddwr

PLC → mwyhadur cyfrannol → 2Fre16 → silindrau hydrolig

                    ↑

 Synhwyrydd pwysau (adborth dolen gaeedig)

Trwy addasu'r signal trydanol mewnbwn, gellir cyflymu/arafu symudiad y bwced yn llyfn er mwyn osgoi sioc hydrolig.

Swyddogaeth ac adran o falf rheoli llif cyfrannol 2Fre16

Y math 2fre .. Mae gan falfiau rheoli llif cyfrannol swyddogaeth 2-ffordd. Gallant, o werth gorchymyn trydanol cymhwysol, reoleiddio llif sy'n bwysau ac i raddau helaeth y mae tymheredd yn ei ddigolledu.

Yn y bôn, maent yn cynnwys y tai (1), solenoid cyfrannol gyda transducer safle anwythol (2), mesur orifice (3), digolledwr pwysau (4), cyfyngwr strôc (5), yn ogystal â falf gwirio dewisol (6).

Mae gosodiad y llif yn cael ei bennu (0 bis 100 %) ar y potentiometer gwerth gorchymyn. Mae'r gwerth gorchymyn cymhwysol, yn achosi trwy'r mwyhadur yn ogystal â'r solenoid cyfrannol, addasiad yr orifice mesur (3). Mae lleoliad yr orifice mesur (3) yn cael ei sicrhau gan y transducer sefyllfa. Mae rheolaeth adborth y sefyllfa yn digolledu unrhyw wyriadau o'r gwerth gorchymyn.

Mae'r digolledwr pwysau (4) yn dal y cwymp pwysau wrth yr orifice mesur (3) ar werth cyson. Mae'r llif, felly, yn cael ei ddigolledu.

Cyflawnir y drifft tymheredd bach oherwydd dyluniad yr orifice mesur. Ar werth gorchymyn 0 % mae'r orifice mesur ar gau.

Yn achos colli pŵer neu doriad cebl yn y transducer safle mae'r orifice mesur yn cau. O werth gorchymyn 0 % mae cychwyn di -naid yn bosibl. Trwy ddau ramp o fewn y mwyhadur trydanol mae'n bosibl gohirio agor a chau'r orifice mesur.

Trwy'r falf wirio (6) mae llif rhydd yn bosibl o B i A.

Strcure of Falf rheoli llif cyfrannol 2fre16

Symbolau falf rheoli llif cyfrannol 2Fre16
