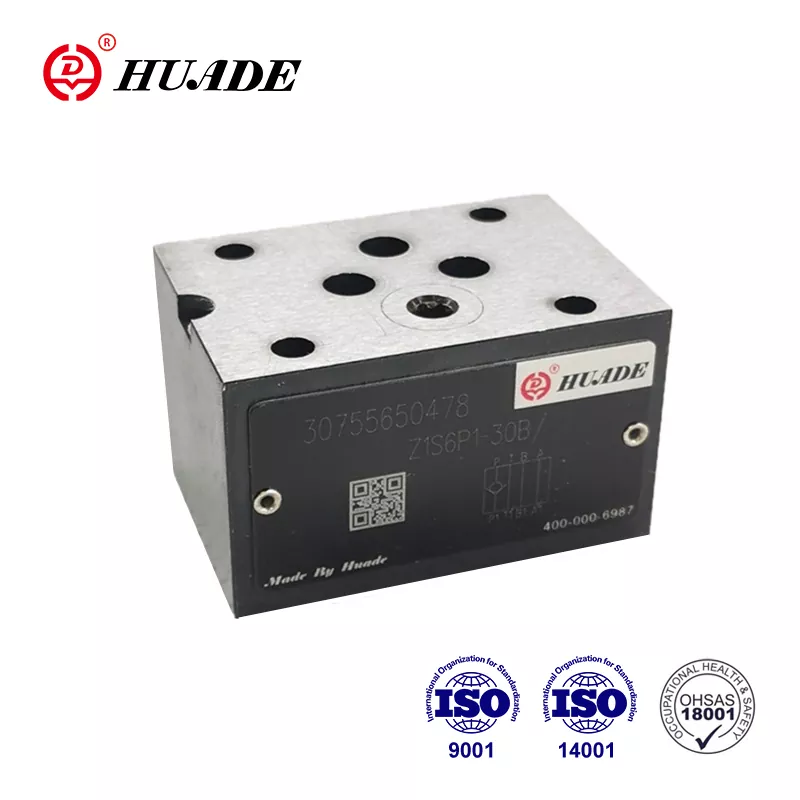

Gwirio plât brechdan falf z1s
  • Gwirio plât brechdan falf z1sGwirio plât brechdan falf z1s

Gwirio plât brechdan falf z1s

• Nodweddion Cynnyrch: Dyluniad Diriog a Weithredir, Sêl Fetelaidd, Amnewid Cyfres Z1S sy'n gydnaws â Rexroth
• Manylebau: Maint 6/10, llif uchaf 40/100 l/min, pwysau uchaf 31.5 MPa
• Cymwysiadau: Cynulliadau hydrolig pentyrru fertigol, systemau pwysedd uchel uwchlaw 10 MPa

Fel prif wneuthurwr technoleg trosglwyddo a rheoli hydrolig Tsieina, mae Huade wedi ymgorffori technoleg flaengar gan Rexroth. Gall Falf Check Huade® Z1s ddisodli'r gyfres Z1S yn llwyr a gynigir gan Rexroth. Mae'n gost-effeithiol. Mae Huade wedi pasio ISO9001, ISO14001, ac ISO45001. Mae gan Huade® Cartridge Valve Z1s berfformiad dibynadwy. Mae'n hen frand cenedlaethol yn Tsieina. Mae'n fwy datblygedig mewn technoleg ac yn fwy gwydn na'r cynhyrchion tebyg yn y llinell hon.

Paramedr cynnyrch y plât brechdan falf gwirio z1s

Data technegol (ar gyfer cymwysiadau y tu allan i'r paramedrau hyn, ymgynghorwch â ni!)

Maint

6

10

Max.flow (l/min)

40

100

Pwysau max.operating (MPA)

i 31.5

Pwysau cracio

Gweler cromliniau nodweddiadol

Hylif pwysau

Olewau mwynol (ar gyfer sêl NBR) neu
 ester ffosffad (ar gyfer sêl fpm)

Ystod tymheredd hylif pwysau (℃)

-30 ~+80

Ystod gludedd (mm2/s)

2.8 i 500

Pwysau (kg)

0.8

2.3


Nodwedd cynnyrch a chymhwyso'r plât brechdan falf gwirio z1s

Nodweddion:

Falf plât brechdan i'w ddefnyddio mewn gwasanaethau pentyrru fertigol

▶ 8 gwahanol swyddogaethau ynysu


Cais:

Defnyddir y math hwn o blât brechdan falf z1s ​​ar gyfer gosod pentyrru fertigol.

4.Functions, adran, symbolau o'r plât brechdan falf gwirio Z1s

Mae'r falf Z1S yn falf gwirio uniongyrchol a weithredir mewn dylunio plât rhyngosod. Fe'i defnyddir ar gyfer y cau heb ollyngiadau i un cyfeiriad ac mae'n caniatáu llif rhydd i gyfeiriad y cownter. Mae gan y math falf hwn sêl fetelaidd rhwng poppet (3) a thai (1). Gwiriwch fod falfiau o fath Z1S yn arbennig o addas ar gyfer cymwysiadau gyda phwysau gweithredu uwchlaw 10.0 MPa a chyflymderau llif dros 4 m/s.


Diagram strwythur



Rhybudd o Wirio Plât Brechdan Falf Z1s

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3. Cynhyrchion heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a'u defnyddio yn unol â'r paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf i 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
