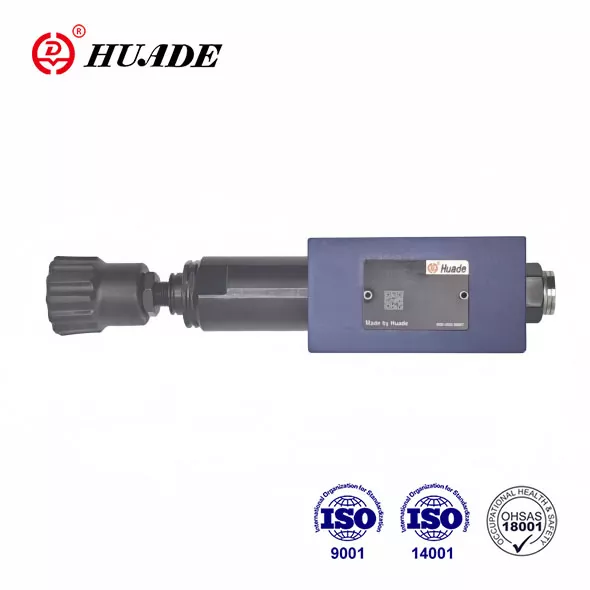

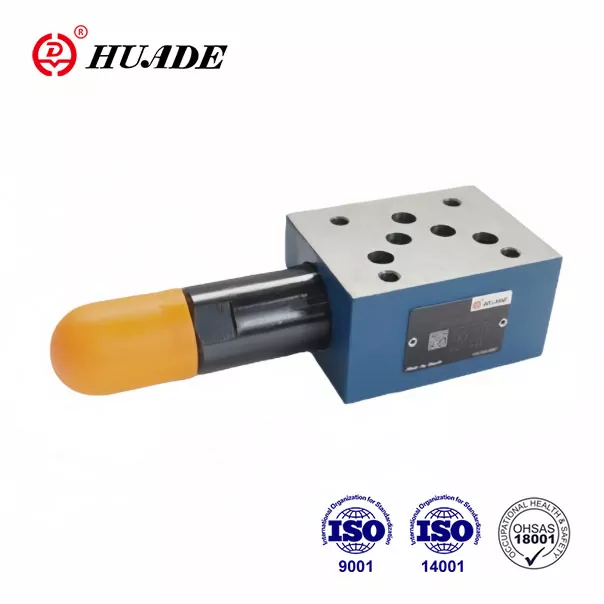

Defnyddir falfiau lleihau pwysau Huade® ZDR 10 D i leihau pwysau systemau hydrolig amrywiol. Maent wedi cydymffurfio'n llwyr â'r safonau rhyngwladol. Mae Huade Hydraulic wedi cyflwyno'r dechnoleg uwch gan Rexroth oherwydd dau gydweithrediad hirdymor o 1979. Mae Huade Hydraulic yn gwneud defnydd llawn o adnoddau domestig i reoli costau er mwyn darparu cynhyrchion hydrolig am bris rhesymol.
|
Pwysau (kg) |
tua.2.8 |
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|
Gradd o halogiad hylif |
argymell hidlydd gyda chyfradd gadw isafswm o β10 ≥ 75 |
|
Pwysau Gweithredu Uchaf (cilfach) (MPa) |
hyd at 31.5 |
|
Pwysedd eilaidd (allbwn) (MPa) |
hyd at 2.5.hyd at 7.5, hyd at 15.0.hyd at 21.0 |
|
Porth pwysau cefn (MPa) |
hyd at 16.0 |
|
Llif mwyaf (L/mun) |
80 |
Nodweddion:
▶ Dyluniad plât rhyngosod
▶ Lleihau pwysau mewn porthladdoedd A, B neu P
▶ 4 elfen addasu
. bwlyn Rotari
. Hecs. sgriw pen gyda chap amddiffynnol
. Cnob cylchdro cloadwy gyda graddfa
. bwlyn Rotari gyda graddfa
▶ 4 gradd pwysau
▶ falf wirio dewisol
▶ Patrwm cludo i DIN 24 340, ffurflen A, ISO 4401 a CETOP - RP 121H
Cais:
Defnyddir math falf ZDR 10 D i leihau pwysedd y system.
1. Adran a symbol o Falf Lleihau Pwysedd ZDR 10 D
Mae'r math falf lleihau pwysau ZDR 10 D.. yn falf 3-ffordd a weithredir yn uniongyrchol o ddyluniad plât rhyngosod gyda swyddogaeth rhyddhad pwysau ar yr ochr uwchradd.
Yn y bôn, mae'r falf lleihau pwysau yn cynnwys y tai (1), y sbŵl rheoli (2), y gwanwyn cywasgu (3), a'r addasiad (4) yn ogystal â falf wirio ddewisol.
Mae'r pwysedd eilaidd yn cael ei osod gan yr elfen addasu pwysau (4).
Model 'IE'
Wrth orffwys, mae'r falf ar agor fel arfer, a gall hylif lifo'n ddirwystr o borthladd A1 i borthladd A2. Mae'r pwysau ym mhorthladd A2 ar yr un pryd trwy'r llinell reoli (5) sy'n bresennol yn yr ardal sbŵl gyferbyn â'r gwanwyn cywasgu (3). Pan fydd y pwysau ym mhorthladd A2 yn uwch na'r lefel pwysau a osodwyd yn y gwanwyn cywasgu (3), mae'r sbŵl rheoli (2) yn symud i'r safle rheoli yn erbyn y gwanwyn cywasgu (3) ac yn dal y pwysau gosod ym mhorthladd A2 yn gyson.
Mae'r pwysau rheoli a'r olew peilot yn cael eu cymryd o borthladd A2 trwy linell reoli (5).
Os yw'r pwysau ym mhorthladd A2 yn codi ymhellach o hyd oherwydd grymoedd allanol, mae'r sbŵl rheoli (2) yn cael ei symud ymhellach o hyd tuag at y gwanwyn cywasgu (3).
Mae hyn yn achosi i lwybr llif gael ei agor ym mhorthladd A2 trwy dir rheoli(5) ar y sbŵl rheoli (2) ac amgaead (1) i danc (porthladd TB). Yna mae digon o hylif yn llifo i'r tanc i atal unrhyw gynnydd pellach mewn pwysedd.
Mae'r siambr sbring (7) bob amser yn cael ei ddraenio i'r tanc yn allanol trwy borthladd TA.
Mae cysylltiad mesurydd pwysau (8) yn caniatáu i'r pwysedd eilaidd yn y falf gael ei fonitro.
Dim ond yn y fersiwn ‘DA’ y mae modd gosod falf wirio ar gyfer llif rhydd ym mhorthladdoedd A2 i A1.
Modelau ‘DP’ a ‘DB’
Ym model ‘DP’, mae’r pwysau’n cael ei leihau ym mhorthladd P1. Mae'r pwysau rheoli a'r olew peilot yn cael eu cymryd yn fewnol o borthladd P1.
Yn y model ‘DB’, mae’r pwysau ym mhorthladd P1 yn cael ei leihau, a’r olew peilot yn cael ei gymryd o borth B.
Sylw!
Pan fydd y falf cyfeiriadol yn y sefyllfa newid P i A, rhaid i bwysau ym mhorth B beidio â bod yn fwy na'r pwysau eilaidd a osodwyd. Fel arall, bydd pwysau ym mhorthladd A yn cael ei leihau.
Os caiff ei ddefnyddio heb falf gyfeiriadol, rhaid i TA a TB fod yn rhyng-gysylltiedig (e.e. yn y plât clawr).
strwythur ZDR 10 DA1-50B/...YM
Symbolau o ZDR 10 DP...-50B
