Wrth weithio gyda systemau hydrolig, mae rheoli cyfeiriad llif yn hanfodol ar gyfer diogelwch ac effeithlonrwydd. Mae falf cetris Bosch Rexroth M-SR yn falf wirio ddibynadwy sy'n caniatáu i hylif lifo i un cyfeiriad wrth rwystro llif gwrthdro'n llwyr. Mae'r gydran hon wedi dod yn ddewis safonol mewn cymwysiadau hydrolig diwydiannol oherwydd ei ddyluniad cryno a'i berfformiad di-ollwng.
Beth Yw'r Falf Cetris M-SR
Mae'r falf cetris M-SR yn falf wirio hydrolig math sgriwio a weithgynhyrchir gan Bosch Rexroth, un o'r cwmnïau mwyaf blaenllaw ym maes technoleg hydrolig. Mae'r falf cetris M-SR hwn yn perthyn i'r gyfres 1X ac yn defnyddio dyluniad poppet i reoli llif hylif. Mae'r falf yn ffitio'n uniongyrchol i floc manifold, sy'n arbed lle o'i gymharu â falfiau traddodiadol wedi'u gosod ar linell.
Mae'r gweithrediad sylfaenol yn syml. Pan fydd hylif hydrolig yn gwthio yn erbyn y falf i'r cyfeiriad ymlaen gyda digon o bwysau, mae'r poppet yn agor ac yn caniatáu llif. Pan ddaw pwysau o'r cyfeiriad cefn, mae'r poppet yn selio'n dynn yn erbyn ei sedd, gan atal unrhyw ôl-lif. Mae'r selio metel-i-fetel hwn yn creu cau gollwng-dynn sy'n cynnal pwysau system heb ddiraddio dros amser.
Daw'r falf cetris M-SR mewn dau fath o osod: y falf ongl KE ar gyfer llwybrau llif 90 gradd a'r falf inline KD ar gyfer llwybrau llif syth. Mae'r hyblygrwydd hwn yn helpu peirianwyr i ddylunio cylchedau hydrolig cryno sy'n ffitio o fewn gofod cyfyngedig.
Manylebau Technegol ac Amrediad Maint
Mae'r falf cetris M-SR ar gael mewn saith maint enwol, a ddynodwyd fel NG 6 trwy NG 30. Mae pob maint yn trin gwahanol gyfraddau llif a lefelau pwysau yn dibynnu ar ofynion y cais.
Ar gyfer systemau llai, mae dolenni falf cetris NG 6 M-SR yn llifo hyd at 6 litr y funud ac yn gweithredu ar bwysau hyd at 420 bar. Wrth i'r maint gynyddu, mae'r gallu llif yn tyfu'n sylweddol. Mae fersiwn NG 10 yn rheoli 50 litr y funud, tra gall y NG 15 drin 120 litr y funud. Mae'r maint safonol mwyaf, NG 30, yn darparu ar gyfer llifoedd hyd at 400 litr y funud, er bod ei gyfradd pwysedd uchaf yn gostwng i 250 bar.
Mae'r pwysau cracio, sef y pwysau lleiaf sydd ei angen i agor y falf, yn amrywio o sero yn y bôn (ar gyfer fersiynau heb sbring) hyd at 5 bar. Mae'r rhan fwyaf o gymwysiadau yn defnyddio'r gwanwyn safonol 0.5 bar, sy'n darparu selio dibynadwy wrth agor yn hawdd pan fydd llif ymlaen yn dechrau. Mae pwysau cracio uwch fel 1.5 bar neu 3 bar ar gael ar gyfer systemau sydd angen grym selio cryfach yn ôl.
Mae ystod tymheredd gweithredu yn dibynnu ar y deunydd sêl. Mae morloi NBR safonol yn gweithio o 30 gradd Celsius negyddol i 80 gradd Celsius cadarnhaol. Ar gyfer cymwysiadau tymheredd uchel neu sy'n gwrthsefyll cemegolion, mae morloi FKM yn ymestyn y terfyn uchaf wrth gulhau'r ystod tymheredd oer ychydig.
Mae'r falf cetris M-SR yn gweithio gyda hylifau hydrolig amrywiol gan gynnwys olewau mwynol, hylifau bioddiraddadwy, ac opsiynau gwrthsefyll tân. Wrth ddefnyddio hylifau dŵr, dylai'r tymheredd gweithredu aros o dan 60 gradd Celsius i gynnal hirhoedledd y sêl.
Gofynion Gosod a Manylion Mowntio
Mae gosod y falf cetris M-SR yn gofyn am roi sylw i sawl manyleb dimensiwn ac arwyneb. Mae hyd y corff falf yn amrywio yn ôl maint, yn amrywio o 33.3 milimetr ar gyfer NG 6 hyd at 83.3 milimetr ar gyfer NG 30, gyda goddefgarwch negyddol o 0.1 milimetr. Mae'r ceudod gosod yn dilyn safon ZN 10001, sy'n sicrhau cydnawsedd â blociau manifold sydd wedi'u dylunio'n gywir.
Mae angen plwg edafedd penodol ar bob maint i selio'r ceudod. Er enghraifft, mae'r falf cetris NG 10 M-SR yn defnyddio rhif rhan R913011603, sydd â thylliad diamedr 18 milimetr ac edau pibell G 1/2. Mae fersiwn NG 20 yn defnyddio plwg mwy gyda thylliad 30 milimetr ac edau G 1. Mae'n rhaid i'r plygiau hyn gael eu hoeri'n ysgafn cyn eu gosod er mwyn atal carlamu a sicrhau eu bod yn cael eu selio'n iawn.
Mae gorffeniad wyneb yn bwysig ar gyfer gweithrediad dibynadwy. Dylai'r arwynebau selio fod â gwerth garwedd rhwng Rz 8 a Rz 16. Gall y falf osod mewn unrhyw gyfeiriadedd, er bod osgoi pocedi aer yn y gylched yn helpu i atal cavitation a sŵn.
Ar gyfer cymwysiadau pwysedd uchel uwchlaw 350 bar, mae gosod locer edau Loctite 243 ar yr edafedd plwg yn ychwanegu diogelwch rhag llacio rhag dirgryniad. Mae'r falf cetris M-SR yn cynnal ei allu pwysau graddedig pan gaiff ei osod yn gywir gyda gwerthoedd torque priodol.
Nodweddion Perfformiad a Chromliniau Llif
Mae deall sut mae falf cetris M-SR yn ymddwyn o dan amodau gwahanol yn helpu peirianwyr i ddewis y maint a'r gwanwyn cywir. Mae'r berthynas rhwng cyfradd llif a gostyngiad pwysau yn dilyn cromlin aflinol sy'n amrywio yn ôl maint falf a gosodiad pwysau cracio.
Gan gymryd y falf cetris NG 15 M-SR fel enghraifft, wrth lifo 100 litr y funud gyda gwanwyn 0.5 bar, mae'r gostyngiad pwysau ar draws y falf yn mesur tua 0.8 bar. Wrth i'r llif gynyddu, mae'r gostyngiad pwysau yn codi'n gyflymach oherwydd y cyflymder cynyddol trwy agoriad y falf. Ar 120 litr y funud, mae'r gostyngiad pwysau yn cyrraedd tua 1.2 bar.
Ar gyfer falfiau mwy fel y NG 30, mae'r gostyngiad pwysau yn parhau i fod yn is ar gyfraddau llif cyfatebol oherwydd yr ardal llif mwy. Ar 400 litr y funud, mae falf cetris NG 30 M-SR yn dangos gostyngiad pwysau o gwmpas 10 bar, sy'n dderbyniol yn y rhan fwyaf o gylchedau llif uchel.
Mae'r cromliniau perfformiad hyn yn rhagdybio y defnyddir olew hydrolig HLP 46 ar 40 gradd Celsius. Mae newidiadau gludedd yn effeithio ar y gostyngiad pwysau, gyda hylifau mwy trwchus yn creu ymwrthedd uwch. Mae'r falf yn trin gludedd o 2.8 hyd at 500 milimetr sgwâr yr eiliad, er y dylid gwirio perfformiad y tu allan i'r ystod nodweddiadol ar gyfer cymwysiadau penodol.
Mae'r perfformiad selio gwrthdro yn berffaith yn y bôn. Pan fydd pwysau'n gweithredu yn erbyn y cyfeiriad cau, mae'r poppet yn eistedd yn gadarn ac yn atal gollyngiadau. Mae'r nodwedd hon sy'n gollwng yn dynn yn gwneud y falf cetris M-SR yn addas ar gyfer dal pwysau mewn silindrau neu atal llif gwrthdro mewn cylchedau pwmp.
Cymwysiadau Cyffredin ac Achosion Defnydd
Mae'r falf cetris M-SR yn canfod defnydd ar draws llawer o ddiwydiannau lle mae angen swyddogaeth falf wirio ddibynadwy. Mewn gweithgynhyrchu modurol, mae'r falfiau hyn yn amddiffyn stondinau prawf trawsyrru a chylchedau system brêc. Gallai gosodiad nodweddiadol ddefnyddio falf cetris NG 20 M-SR mewn cylched prawf trawsyrru sy'n llifo 200 litr y funud, lle mae atal ôl-lif yn sicrhau canlyniadau profion cywir ac yn amddiffyn offer drud.
Mae peiriannau pecynnu yn dibynnu ar union leoliad silindr, ac mae'r falf cetris M-SR yn atal drifft llwyth trwy rwystro llif gwrthdro pan fydd y falf cyfeiriadol yn canolbwyntio. Mae'r cymhwysiad hwn yn aml yn defnyddio meintiau llai fel NG 10 neu NG 15, sy'n cyd-fynd â gofynion llif y silindr.
Mae offer meddygol a fferyllol yn gofyn am weithrediad glân heb risgiau halogi. Mae dyluniad cetris wedi'i selio y falf M-SR yn dileu llwybrau gollwng allanol a allai gyflwyno halogion. Mae'r systemau hyn fel arfer yn gweithredu ar bwysau cymedrol lle mae'r sgôr 420 bar yn darparu digon o ymyl diogelwch.
Mae offer peiriant diwydiannol yn defnyddio'r falf cetris M-SR mewn cylchedau osgoi pwmp a chymwysiadau dal llwyth silindr. Mae'r gosodiad cryno yn arbed gofod panel wrth gyflawni perfformiad dibynadwy mewn amgylcheddau cynhyrchu heriol. Mae offer adeiladu a systemau rheoli cae tyrbin gwynt hefyd yn ymgorffori'r falfiau hyn oherwydd eu gallu pwysedd uchel cadarn.
Daw amlbwrpasedd y falf cetris M-SR o'i weithrediad syml a'i ystod eang o feintiau. Gall peirianwyr nodi'r union gyfuniad o faint, pwysau cracio, a deunydd selio i gyd-fynd â'u gofynion penodol.
Ystyriaethau Cynnal a Chadw a Bywyd Gwasanaeth
Un fantais o'r falf cetris M-SR yw ei fywyd gwasanaeth hir heb fawr o waith cynnal a chadw. Mae Bosch Rexroth yn graddio'r amser cymedrig i fethiant peryglus o 150 mlynedd o dan amodau gweithredu arferol, sy'n golygu gweithrediad di-waith cynnal a chadw yn y bôn ar gyfer y rhan fwyaf o osodiadau.
Mae'r prif ofyniad gwasanaeth yn ymwneud â chynnal glendid hylif priodol. Mae angen hidlo 20 micromedr neu fanach ar y falf i atal halogiad gronynnau a allai niweidio arwynebau selio. Mae dilyn lefel glendid ISO 4406 20/18/15 yn sicrhau gweithrediad dibynadwy a'r bywyd mwyaf posibl.
Mae'r plwg wedi'i edafu sy'n selio'r ceudod yn cael ei ystyried yn eitem traul, er mai anaml y mae angen ei newid oni bai bod y falf yn cael ei thynnu a'i hailosod sawl gwaith. Mae plygiau newydd ar gael ar wahân gan ddefnyddio'r un rhifau rhan a restrir ar gyfer gosod cychwynnol.
Wrth weithredu'r falf cetris M-SR mewn amgylcheddau garw gyda thymheredd uchel, hylifau ymosodol, neu halogiad trwm, dylid byrhau cyfnodau arolygu o'r rhagdybiaeth safonol. Mae monitro gollyngiadau allanol o amgylch y plwg wedi'i edafu a gwirio pwysau'r system o bryd i'w gilydd yn helpu i ddal problemau posibl cyn methu.
Mae'r dyluniad cetris wedi'i selio yn amddiffyn cydrannau mewnol rhag amlygiad amgylcheddol, sy'n cyfrannu at y cofnod dibynadwyedd rhagorol. Yn wahanol i falfiau gwirio allanol a allai ddioddef cyrydiad neu ddifrod corfforol, mae'r falf M-SR wedi'i diogelu y tu mewn i'r bloc manifold.
Cymharu Dewisiadau Amgen a Chynhyrchion Cydnaws
Er bod falf cetris Bosch Rexroth M-SR yn gosod y safon ar gyfer perfformiad falf wirio pwysedd uchel, mae sawl dewis arall yn bodoli yn y farchnad. Mae deall y gwahaniaethau yn helpu gyda dod o hyd i benderfyniadau a chwestiynau cydnawsedd.
Mae Hydac yn cynnig y gyfres CSBN o falfiau gwirio cetris gyda mowntio sgriw-i-mewn tebyg ond yn nodweddiadol â sgôr o 350 bar yn lle 420 bar. Mae'r falfiau hyn yn costio ychydig yn llai tra'n darparu perfformiad tebyg mewn cymwysiadau nad oes angen y sgôr pwysau llawn arnynt. Mae Parker yn gwneud y gyfres D1VW, sy'n cynnwys opsiynau monitro electronig ar gyfer systemau sydd angen adborth ar statws falf.

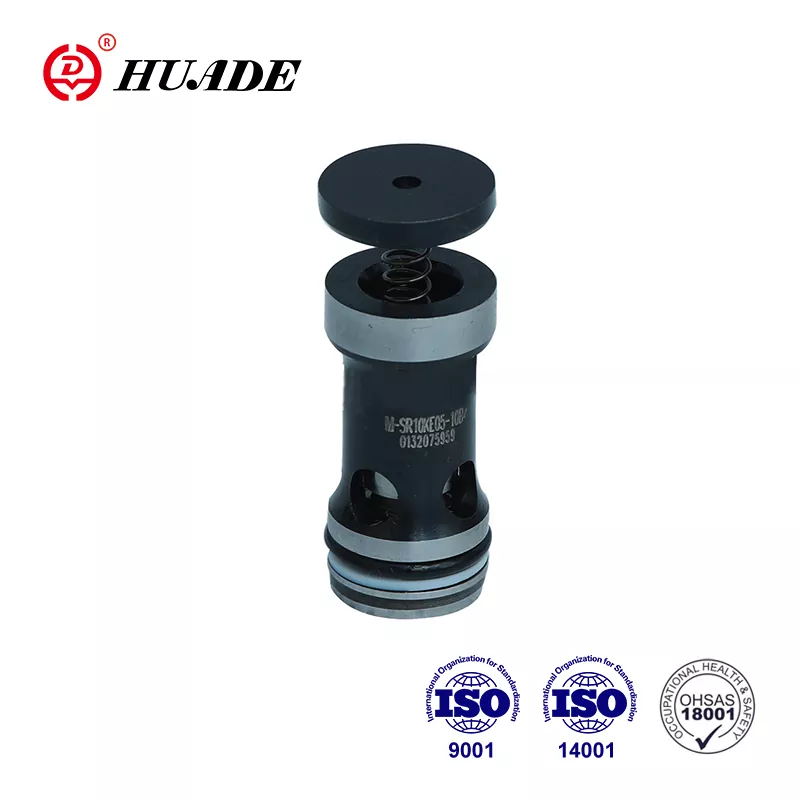

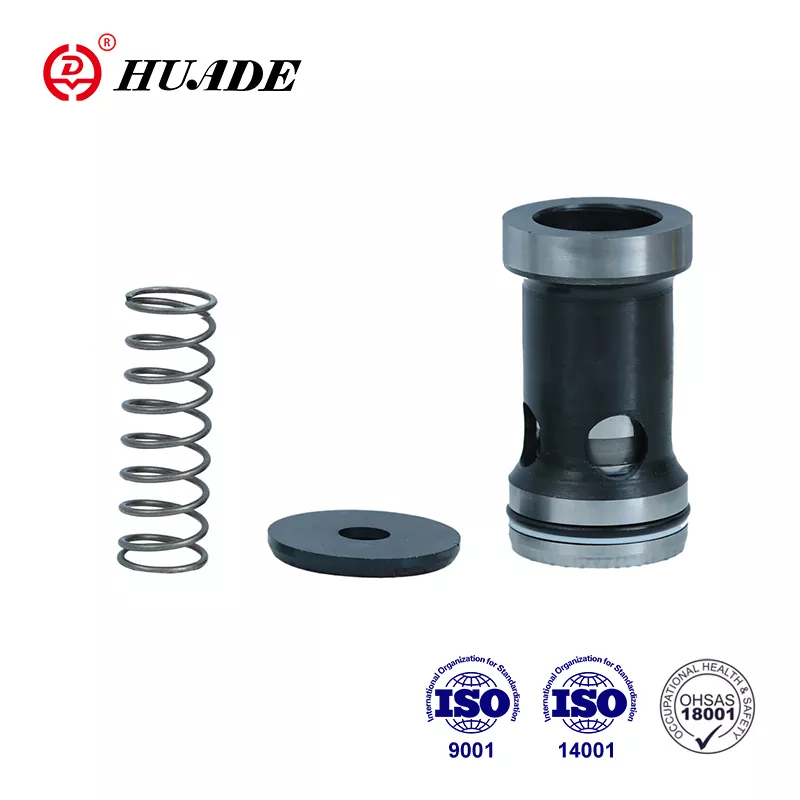

Mae sawl gweithgynhyrchydd yn Tsieina yn cynhyrchu falfiau cetris sy'n gydnaws â manylebau M-SR. Mae cwmnïau fel Huade a Hengli yn cynhyrchu falfiau sy'n cyfateb i'r nodweddion dimensiwn a pherfformiad ar bwyntiau pris is. Gall y dewisiadau amgen hyn weithio'n dda mewn ceisiadau nad ydynt yn hanfodol neu lle mae cyfyngiadau cyllidebol yn sylweddol. Yr ystyriaeth allweddol yw gwirio bod y gwneuthurwr yn cynnal rheolaeth ansawdd briodol ac yn darparu dogfennaeth ardystio ISO.
Wrth ddewis rhwng y falf cetris Bosch Rexroth wreiddiol M-SR a dewisiadau amgen cydnaws, ystyriwch bwysigrwydd y cais, y lefelau ardystio gofynnol, ac argaeledd cefnogaeth leol. Dylai systemau hanfodol na allant oddef methiant ddefnyddio offer gwreiddiol. Gallai ceisiadau llai beichus dderbyn cynhyrchion cydnaws i leihau costau.
Ble i Brynu a Phrisio Gwybodaeth
Mae'r falf cetris M-SR ar gael trwy sawl sianel yn dibynnu ar eich lleoliad a'ch gofynion maint. Mae Bosch Rexroth yn gweithredu siop ar-lein swyddogol yn [store.boschrexroth.com](http://store.boschrexroth.com/) lle mae cyfluniadau safonol yn cael eu hanfon o fewn un i dri diwrnod. Mae rhifau rhan yn dilyn fformat penodol, megis R900350797 ar gyfer falf ongl NG 30 KE gyda gwanwyn 0.5 bar.
Mae dosbarthwyr awdurdodedig fel BuyRexroth yn darparu'r falf cetris M-SR gyda phrisiau tryloyw ac opsiynau cludo ledled y byd. Mae'r dosbarthwyr hyn fel arfer yn stocio meintiau cyffredin a gallant archebu ffurfweddiadau arbennig yn uniongyrchol o'r ffatri. Mae amseroedd arweiniol ar gyfer rhannau safonol fel arfer yn fyr, tra gallai fod angen sawl wythnos ar fanylebau arferiad.
Mae prisiau'n amrywio'n sylweddol yn ôl maint a chyfluniad falf. Mae meintiau llai fel NG 6 fel arfer yn costio rhwng 50 a 80 doler, tra gall falfiau NG 30 mawr gyrraedd 200 doler neu fwy. Gall dewisiadau amgen cydnaws gan weithgynhyrchwyr Tsieineaidd brisio 20 i 40 y cant yn is, er y gallai meintiau archeb isaf fod yn uwch na'r hyn a ffefrir ar gyfer prosiectau bach.
Ar gyfer cymwysiadau arbenigol sy'n gofyn am seliau FKM neu bwysau cracio ansafonol, mae gofyn am ddyfynbris yn uniongyrchol gan ddosbarthwyr neu'r gwneuthurwr yn aml yn rhoi'r canlyniadau gorau. Gall cymorth technegol helpu i gadarnhau bod y ffurfweddiad falf cetris M-SR dethol yn cyd-fynd â gofynion y cais cyn ei brynu.
Ystyriaethau Dylunio ar gyfer Integreiddio Systemau
Mae integreiddio'r falf cetris M-SR i system hydrolig yn gofyn am sylw gofalus i ddyluniad manifold a chynllun cylched. Mae'r falf yn gosod mewn ceudod safonol y mae'n rhaid ei beiriannu i ddimensiynau manwl gywir. Mae gweithio gyda chyflenwyr manifold sy'n dilyn safon ZN 10001 yn sicrhau ffit a pherfformiad priodol.
Rhaid i gyfeiriad llif trwy'r falf cetris M-SR alinio â dyluniad y gylched. Mae'r saeth ar y corff falf neu'r symbol catalog yn nodi'r cyfeiriad llif rhydd. Bydd gosod y falf yn ôl yn rhwystro'r holl lif, felly mae'n bwysig gwirio yn ystod y cynulliad. Mae rhai peirianwyr yn marcio'r bloc manifold gyda saethau cyfeiriad llif i atal gwallau gosod.
Dylai cyfrifiadau gostyngiad pwysau gyfrif am nodweddion y falf ar gyfraddau llif disgwyliedig. Er bod y gostyngiad pwysau trwy'r falf cetris M-SR yn nodweddiadol fach o'i gymharu â chyfyngiadau cylched eraill, mae cymwysiadau llif uchel yn elwa o ddewis y maint mwy nesaf i leihau colled ynni a chynhyrchu gwres.
Mae'r detholiad pwysau cracio yn effeithio ar wrthwynebiad llif ymlaen a grym selio gwrthdro. Dylai ceisiadau sydd angen cyn lleied â phosibl o wrthwynebiad ymlaen ddefnyddio pwysau cracio is fel 0.2 bar neu hyd yn oed y fersiwn heb sbring. Mae systemau sy'n gorfod dal pwysau yn erbyn llwythi amrywiol yn elwa o bwysau cracio uwch sy'n darparu selio cryfach.
Dylid gwirio tymheredd beicio a chydnaws hylif yn ystod y cyfnod dylunio. Os bydd y system yn gweld eithafion tymheredd neu'n defnyddio hylifau arbenigol, mae cadarnhau cydnawsedd deunydd sêl yn atal methiant cynamserol. Mae'r opsiwn sêl FKM yn ymestyn ymwrthedd cemegol ar gyfer ceisiadau sy'n cynnwys ychwanegion ymosodol neu dymheredd uchel.
Casgliad
Mae falf cetris Bosch Rexroth M-SR yn darparu swyddogaeth falf wirio ddibynadwy mewn pecyn cryno sy'n addas ar gyfer systemau hydrolig pwysedd uchel. Mae ei ddyluniad cetris sgriwio yn symleiddio'r gosodiad tra'n dileu llwybrau gollyngiadau allanol. Mae'r ystod o feintiau o NG 6 i NG 30 yn cwmpasu gofynion llif o silindrau bach i gylchedau diwydiannol mawr.
Mae dewis y ffurfweddiad falf cetris cywir M-SR yn golygu cyfateb maint y falf i ofynion llif, dewis pwysau cracio priodol ar gyfer y cais, a gwirio cydnawsedd sêl ag amodau gweithredu. Mae'r bywyd gwasanaeth rhagorol a'r gofynion cynnal a chadw lleiaf yn gwneud y falf hon yn ddewis cost-effeithiol dros oes y system.
P'un a ydych chi'n dylunio cylched hydrolig newydd neu'n disodli cydrannau presennol, mae deall galluoedd a gofynion gosod y falf cetris M-SR yn helpu i sicrhau gweithrediad llwyddiannus. Mae'r argaeledd eang a'r hanes cymhwysiad helaeth yn rhoi hyder i nodi'r gydran hydrolig hon sydd wedi'i phrofi.
