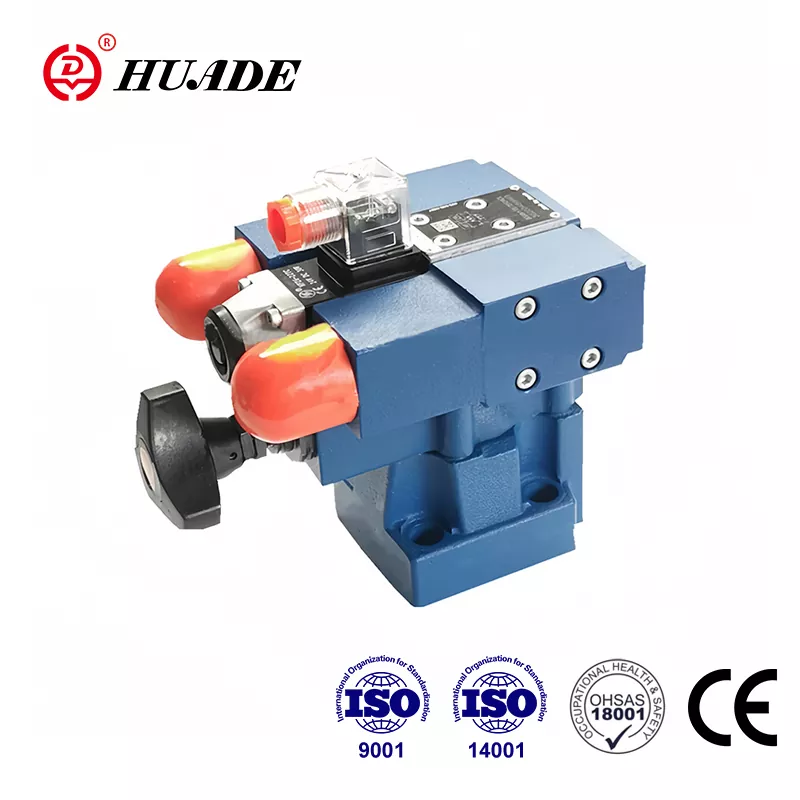

Falf Lleddfu Pwysau DB3U

Mae Huade Hydrolig yn rhoi mwy o sylw i ymarferoldeb ei gynhyrchion. Mae falf rhyddhad pwysau DB3U yn gystadleuol gyda chynhyrchion adnabyddus sydd ag ansawdd da a phris is. Mae Huade Hydraulic wedi cyflwyno technoleg flaengar gan Rexroth oherwydd dau gydweithrediad hirdymor gyda Rexroth. Fel brand blaenllaw yn niwydiant hydrolig Tsieina, mae falfiau lleddfu pwysau Huade® yn ennill cydnabyddiaeth farchnad eang ac ymddiriedaeth defnyddwyr. Mae pob cangen o'r fenter wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae cynhyrchion blaenllaw Huade® wedi derbyn tystysgrif CCS (Cymdeithas Dosbarthu Tsieina) ac yn cael ei ddefnyddio'n helaeth yn y diwydiant morol.

Paramedr cynnyrch o Falf Rhyddhad Pwysau DB3U

Nodwedd Cynnyrch A Chymhwyso Falf Lleddfu Pwysau DB3U

Nodweddion:

▶ Mowntio isplat

▶ Cysylltiad â edafedd

▶ Gosod mewn maniffoldiau

▶ 3 elfen addasu:

. bwlyn Rotari

. Sgriw gyda hecsagon mewnol a chap amddiffynnol

. bwlyn Rotari gyda graddfa

▶ Rheolaeth a weithredir gan Solenoid trwy falf gyfeiriadol wedi'i osod

Cais:

Defnyddir falf rhyddhau pwysau DB3U i gyfyngu ar y pwysau gweithredu.

Adran A Symbolau Falf Lleddfu Pwysau DB3U

Mathau Mae falfiau pwysedd DB3U yn falfiau lleddfu pwysau a weithredir gan beilot. Efallai y byddant yn cael eu trosglwyddo i wahanol (2 neu 3 cam gwasgedd) gan solenoidau actu.

Mae'r falfiau rhyddhad pwysau yn cynnwys y brif falf yn bennaf. 4/3,4/1-falf rheoli cyfeiriadol (Math WE5...) a thair falf peilot.

Yn y cyflwr dad-egnïo mae'r pwysau ym mhorth A yn cael ei osod gan falf beilot (7).

Mae'r pwysau sy'n bresennol ym mhorth A yn gweithredu ar y prif sbŵl (1). Ar yr un pryd rhoddir pwysau trwy'r llinellau rheoli (12) a (4), sydd wedi'u gosod â orifices (2) a (3), ar ochr lwyth y sbŵl o'r prif sbŵl (1) ac ar y poppet (6). ) yn y falf rheoli peilot (7). Os yw'r pwysedd ym mhorthladd A yn fwy na'r gwerth a osodwyd yn y sbring (8), y poppet

(6) yn agor yn erbyn y gwanwyn (8).

Mae'r signal ar gyfer hyn yn dod yn fewnol trwy'r llinellau rheoli (12) a (4) o borth A. Mae'r hylif pwysau ar ochr y sbŵl wedi'i lwytho â sbring(1) bellach yn llifo drwy'r llinell reoli (3), poppet (6) i mewn i siambr y gwanwyn (9). Mewn math DB3U...30/..., mae'n llifo'n fewnol drwy'r llinell reoli (10) i'r tanc, neu mewn math DB3U..30/..Y.., yn allanol drwy'r porthladd Y. Oherwydd yr orifices ( 2) a (3) mae gostyngiad pwysau yn digwydd yn y brif sbŵl (1), mae'r cysylltiad o borth A i borth B ar agor. Nawr mae'r hylif pwysau yn llifo o borthladd A i borthladd B wrth gynnal y pwysau gweithredu gosod falf.

Pan fydd solenoid “a” yn cael ei egni:  Mae'r pwysau ym mhorth A yn cael ei osod gan falf beilot II.

Pan fydd solenoid “b” yn cael ei egni:  Mae'r pwysau ym mhorth A yn cael ei osod gan falf peilot I.

Dylai pwysedd gosod falf peilot (7) fod yn uwch na phwysedd gosod y peilot I a II.

Teipiwch DB2U

Mae falfiau pwysedd math DB2U yn cynnwys falf rheoli cyfeiriadol yn bennaf (Math WE5 ...) a thri falf peilot, mae swyddogaeth y falf hon yn y bôn yr un fath â'r math falf DB3U.

strwythur Falf Rhyddhad Pwysau DB3U

Symbolau
