Mae'r canllaw cynhwysfawr hwn yn esbonio technoleg rheoli cyfrannol hydrolig yn syml, gan gwmpasu popeth o egwyddorion gweithio sylfaenol i gymwysiadau rheoli servo uwch.
Beth yw Falf Gyfrannol Hydrolig?
Mae falfiau cymesurol hydrolig yn dechnoleg hanfodol sy'n pontio pŵer hydrolig traddodiadol â systemau rheoli electronig modern. Mae eu gallu i ddarparu rheolaeth fanwl gywir, barhaus yn eu gwneud yn hanfodol ar gyfer cymwysiadau sy'n gofyn am gywirdeb, effeithlonrwydd a gweithrediad llyfn.beth yw falf gyfrannol.
Nodweddion allweddol:
- Yn trosi signalau trydanol analog (0-10V, 4-20mA) yn reolaeth hydrolig fanwl gywir
- Yn darparu lleoliad anfeidrol rhwng gwladwriaethau cwbl agored a chaeedig
- Yn galluogi symudiadau peiriant llyfn, graddol
- Yn integreiddio'n ddi-dor â systemau rheoli PLC a rhwydweithiau awtomeiddio
Meddyliwch amdano fel switsh pylu ar gyfer pŵer hydrolig - gan roi union reolaeth i chi yn lle "pŵer llawn" neu "i ffwrdd."
Sut mae Falfiau Cymesurol Hydrolig yn Gweithio:Y Broses Reoli
Haciendo su selección
Mae'r rheolwr falf yn anfon signal trydanol analog (fel arfer 0-10V DC neu ddolen gyfredol 4-20mA) i'r actuator solenoid cyfrannol.
Mae'r solenoid cyfrannol yn trosi cerrynt trydanol yn rym magnetig. Cerrynt uwch = maes magnetig cryfach = mwy o rym actuator.
Grym magnetig yn symud y sbŵl falf yn erbyn ymwrthedd gwanwyn. Mae sefyllfa sbŵl yn cyfateb yn uniongyrchol i gryfder y signal mewnbwn.
Mae symudiad sbwlio yn amrywio'r agoriad orifice hydrolig, gan reoli cyfradd llif, pwysau, neu lwybrau llif cyfeiriadol.
Mae synwyryddion safle LVDT neu drosglwyddyddion pwysau yn darparu adborth amser real i'r mwyhadur falf ar gyfer rheolaeth servo manwl gywir.
Technolegau Rheoli Uwch
Modyliad Lled Curiad (PWM):Yn lleihau'r defnydd o bŵer a chynhyrchu gwres wrth gynnal rheolaeth rym fanwl gywir.
Amlder Gwahanu:Mae osgiliadau bach (100-300 Hz fel arfer) yn goresgyn ffrithiant statig ac yn gwella datrysiad falf i ±0.1% o raddfa lawn.
Rampio Signal:Mae newidiadau mewnbwn graddol yn atal sioc hydrolig ac yn sicrhau cyflymiad / arafiad actiwadydd llyfn.
Manylebau Technegol a Pharamedrau Perfformiad
Metrigau Perfformiad Critigol
| Paramedr | Ystod Nodweddiadol | Perfformiad Uchel |
|---|---|---|
| Gallu Llif | 10-500 L/munud | Hyd at 2000 L/munud |
| Pwysau Gweithredu | 210-350 bar | Hyd at 700 bar |
| Amser Ymateb | 50-200 ms | 15-50 ms |
| llinoledd | ±3-5% | ±1% |
| ±5% i ±10% | 2-5% | <1% |
| Datrysiad | 0.5-1% | 0.1% |
| Ymateb Amlder | 10-50 Hz | 100+ Hz |
Cydnawsedd Signal
Rheoli foltedd:±10V, 0-10V DC
Rheolaeth Gyfredol:4-20mA, 0-20mA
Protocolau Digidol:CANopen, EtherCAT, IO-Link, Profinet
Mathau o Adborth:LVDT, potentiometer, trawsddygiadur pwysau
Mathau o Falfiau Rheoli Cymesurol
1. Falfiau Rheoli Llif Cymesur
Swyddogaeth:Rheoleiddio cyfradd llif cyfeintiol ar gyfer rheoli cyflymder
Ceisiadau:Offer peiriant CNC, actiwadyddion robotig, systemau cludo
Ystod Llif:5-500 L/munud gyda chywirdeb ±2%.

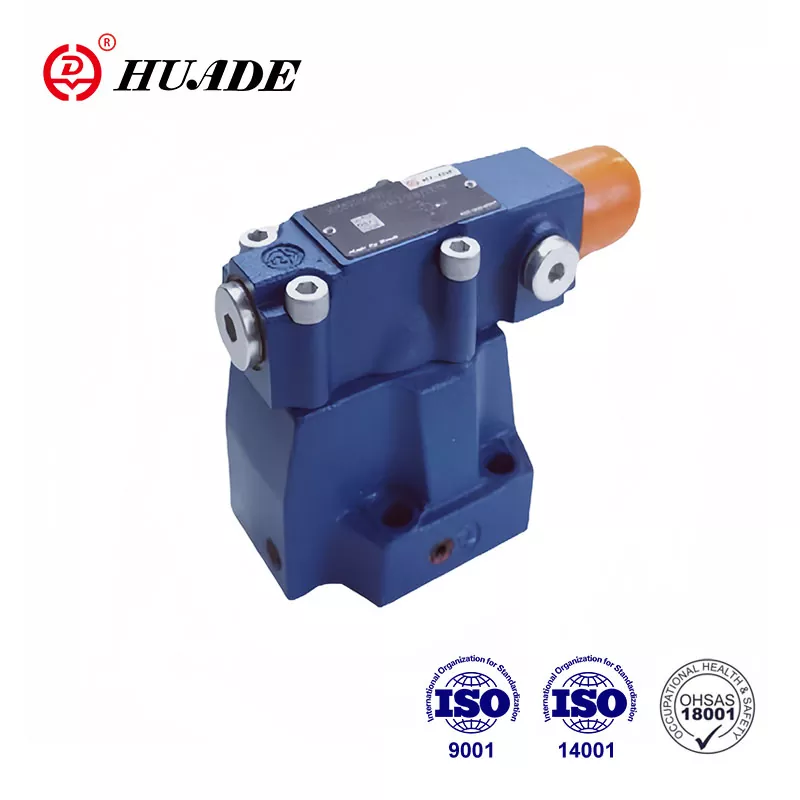

2. Falfiau Lleddfu/Lleihau Pwysau Cymesur
Swyddogaeth:Cynnal pwysau cyson neu gyfyngu ar bwysau system uchaf
Ceisiadau:Mowldio chwistrellu, profi deunydd, systemau clampio
Ystod Pwysedd:5-350 bar gyda chywirdeb rheoleiddio ±1%.
3. Valf bilan ma'lum bir holatda boshlang:
Swyddogaeth:Rheoli cyfeiriad llif a chyfradd ar yr un pryd
Cyfluniadau:4/3-ffordd, 4/2-ffordd gyda rheolaeth llif cymesurol
Ceisiadau:Hydroleg symudol, awtomeiddio diwydiannol, lleoli servo
4. Falfiau Servo-Cymesur Dau Gam
Swyddogaeth:Cymwysiadau llif uchel gyda thrachywiredd lefel servo
Cam Peilot:Mae falf servo bach yn rheoli sbwlio prif lwyfan
Ceisiadau:Melinau rholio dur, gweisg mawr, systemau llywio morol
Falfiau Cyfrannol vs Servo vs. Safonol: Cymhariaeth Dechnegol
| Manyleb | Falf Safonol | Falf Cyfrannol | Falf Servo |
|---|---|---|---|
| Datrysiad Rheoli | Ymlaen / i ffwrdd yn unig | 0.1-1% | 0.01-0.1% |
| Ymateb Amlder | Amh | 10-50 Hz | 100-500 Hz |
| Gollwng Pwysau | 5-20 bar | 5-15 bar | 3-10 bar |
| Goddefiad Halogiad | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Опсег радне температуре се креће од -30°Ц до +80°Ц са стандардним НБР заптивкама. Варијанте ФКМ заптивки раде од -20°Ц до +80°Ц. Ове температурне границе покривају већину радних окружења индустријске и мобилне опреме. Ваша хидраулична течност треба да одржава вискозност између 2,8 и 500 квадратних милиметара у секунди за правилан рад З2С 10. | 1x | 3-5x | 8-15x |
| Cyfnod Cynnal a Chadw | 2000 o oriau | 3000-5000 awr | 1000-2000 o oriau |
Cymwysiadau Uwch ac Achosion Defnydd Diwydiant
Awtomatiaeth Gweithgynhyrchu
- Mowldio Chwistrellu:Rheoli pwysau o fewn ±0.5% ar gyfer ansawdd rhan gyson
- Ffurfio metel:Llu rheoli hyd at 5000 tunnell gyda rheoleiddio pwysau cyfrannol
- Llinellau Cynulliad:Paru cyflymder rhwng actiwadyddion lluosog o fewn ±1%
Offer Symudol
- Rheoli Cloddiwr:Amser ymateb ffon reoli-i-falf <100ms ar gyfer cysur y gweithredwr
- Gweithrediadau Craen:ROI cyfartalog: 12-24 mis mewn cymwysiadau defnydd uchel
- Peiriannau Amaethyddol:Rheolaeth pwmp dadleoli amrywiol ar gyfer ceisiadau PTO
Awyrofod ac Amddiffyn
- Efelychwyr Hedfan:Rheolaeth llwyfan symud gyda chywirdeb lleoli ±0.1mm
- Systemau Awyrennau:Gêr glanio a gweithrediad arwyneb rheoli hedfan
- Offer Prawf:Profi blinder gyda grym manwl gywir a rheolaeth amledd
Integreiddio a Rhwydweithio System Reoli
Integreiddio PLC
Mae'r rhan fwyaf o falfiau cyfrannol yn rhyngwynebu â rheolwyr rhesymeg rhaglenadwy trwy:
- Analog I/O:Dolenni cerrynt 4-20mA neu signalau foltedd ±10V
- Mwyhadur Falf:Trosi allbynnau PLC i signalau gyriant falf cywir
- Electroneg Ar y Bwrdd (OBE):Mae electroneg rheoli integredig yn symleiddio gwifrau
Protocolau Cyfathrebu Diwydiannol
- EtherCAT:Ethernet amser real ar gyfer cymwysiadau servo cyflym
- CANopen:Rheolaeth ddosranedig mewn offer symudol a diwydiannol
- Dolen IO:Cyfathrebu pwynt-i-bwynt ar gyfer integreiddio synhwyrydd smart
- Profinet/Profibus:Cydweddoldeb ecosystem awtomeiddio Siemens
Algorithmau Rheoli Dolen Caeedig
- Rheolaeth PID:Rheoli adborth Cyfrannol-Integral-Deilliadol
- Bwydo Ymlaen:Rheolaeth ragweladwy ar gyfer gwell ymateb deinamig
- Rheolaeth Addasol:Paramedrau hunan-diwnio ar gyfer amodau llwyth amrywiol
Datrys Problemau a Gweithdrefnau Diagnostig
Dulliau Methiant Cyffredin ac Atebion
Gludo sbŵl (80% o fethiannau)
Achos:Nga tirotirohanga i nga wa katoa
Ateb:System fflysio, ailosod hidlwyr, cynnal glendid ISO 19/16/13
Atal:Amnewid hidlydd 500 awr, dadansoddiad hylif
Drifft Signal/Colli Llinedd
Achos:Effeithiau tymheredd, heneiddio cydrannau, ymyrraeth drydanol
Ateb:Ail-raddnodi, cysgodi EMI, iawndal tymheredd
Nanotechnoleg:Gwiriad llinoledd 5 pwynt gydag offeryniaeth wedi'i raddnodi
Amser Ymateb Araf
Achos:Llu rheoli hyd at 5000 tunnell gyda rheoleiddio pwysau cyfrannol
Ateb:Amnewid morloi, optimeiddio pwysau, tiwnio mwyhadur
Mesur:Prawf ymateb cam gyda monitro osgilosgop
Strategaethau Cynnal a Chadw Rhagfynegol
- Dadansoddiad Dirgryniad:Canfod traul mecanyddol mewn cydrannau falf
- Dadansoddiad Olew:Rheoli pwysau synhwyro llwyth ar gyfer effeithlonrwydd ynni
- Delweddu Thermol:Adnabod problemau cysylltiad trydanol
- Tueddiad Perfformiad:Traciwch amser ymateb a diraddio cywirdeb
Meini Prawf Dethol a Chanllawiau Maint
Gofynion Llif
Cyfrifwch y llif gofynnol:
- Q = cyfradd llif (L/munud)
- A = Arwynebedd actiwadydd (cm²)
- V = Cyflymder dymunol (m/munud)
- η = Effeithlonrwydd system (0.85-0.95)
Falf maint ar gyfer 120-150% o'r llif wedi'i gyfrifo ar gyfer rheolaeth optimaidd.
Graddfeydd Pwysau
- Pwysedd System:Graddfa falf ≥ 1.5 × pwysau system uchaf
- Gostyngiad pwysau:Cynnal 10-15 bar ar draws falf ar gyfer rheolaeth dda
- Pwysau Cefn:Ystyriwch gyfyngiadau llinell ddychwelyd o ran maint
Ystyriaethau Amgylcheddol
- Amrediad Tymheredd:Safonol (-20 ° C i +80 ° C), Opsiynau tymheredd uchel ar gael
- 3-10 barCydymffurfiaeth IEC 60068-2-6 ar gyfer cymwysiadau symudol
- Diogelu IP:Graddfeydd IP65/IP67 ar gyfer amgylcheddau garw
- Diogelu rhag ffrwydrad:Ardystiad ATEX / IECex ar gyfer ardaloedd peryglus
Cynnal 10-15 bar ar draws falf ar gyfer rheolaeth dda
Diwydiant 4.0 Integreiddio
- Cysylltedd IoT:Monitro diwifr a dadansoddeg yn seiliedig ar gymylau
- Dysgu Peiriant:Algorithmau rhagfynegol ar gyfer y perfformiad gorau posibl
- Gefeilliaid Digidol:Modelau falf rhithwir ar gyfer efelychu system
- Blockchain:Cofnodion cynnal a chadw diogel a dilysu rhannau
Deunyddiau a Dylunio Uwch
- Gweithgynhyrchu Ychwanegion:Geometregau mewnol cymhleth ar gyfer nodweddion llif gwell
- Deunyddiau Smart:Aloi cof siâp ar gyfer rheolaeth addasol
- Nanotechnoleg:Cotiadau uwch ar gyfer gwell ymwrthedd traul
- Dylunio Bio-ysbrydoledig:Optimeiddio deinameg hylif o natur
Ffocws ar Gynaliadwyedd
- Adfer Ynni:Cylchedau adfywiol gyda rheolaeth gymesur
- Hylifau bioddiraddadwy:Cydnawsedd â hydroleg sy'n gyfeillgar i'r amgylchedd
- Asesiad Cylch Bywyd:Dyluniad ar gyfer ailgylchadwyedd a llai o effaith amgylcheddol
- Optimeiddio Effeithlonrwydd:Rheolaeth wedi'i gyrru gan AI ar gyfer y defnydd lleiaf o ynni
Dolenni cerrynt 4-20mA neu signalau foltedd ±10V
Buddsoddiad Cychwynnol vs Arbedion Gweithredu
Cyfrifiad Ad-dalu Nodweddiadol:
Datrys Problemau a Gweithdrefnau Diagnostig
Arbedion ynni: 15-30% o ddefnydd pŵer hydrolig
Llai o waith cynnal a chadw: 25% yn llai o alwadau gwasanaeth
Gwell cynhyrchiant: 10-15% o ostyngiad mewn amser beicio
ROI cyfartalog: 12-24 mis mewn cymwysiadau defnydd uchel
Cyfanswm Cost Ffactorau Perchnogaeth
- Defnydd o Ynni:Systemau llif cyfnewidiol yn erbyn sefydlog
- Costau cynnal a chadw:Strategaethau cynnal a chadw adweithiol a drefnwyd
- Gostyngiad amser segur:Galluoedd cynnal a chadw rhagfynegol
- Ansawdd Cynnyrch:Mae gwell cysondeb yn lleihau cyfraddau sgrap
Casgliad
Mae falfiau cymesurol hydrolig yn dechnoleg hanfodol sy'n pontio pŵer hydrolig traddodiadol â systemau rheoli electronig modern. Mae eu gallu i ddarparu rheolaeth fanwl gywir, barhaus yn eu gwneud yn hanfodol ar gyfer cymwysiadau sy'n gofyn am gywirdeb, effeithlonrwydd a gweithrediad llyfn.
Siopau cludfwyd allweddol ar gyfer gweithredu:
- Cydweddwch fanylebau falf â gofynion y cais yn ofalus
- Buddsoddi mewn dylunio system gywir a glendid hylif
- Cynllunio ar gyfer integreiddio â saernïaeth reoli bresennol
- Hydroleg symudol, awtomeiddio diwydiannol, lleoli servo
Wrth i weithgynhyrchu symud tuag at fwy o awtomeiddio a manwl gywirdeb, mae technoleg falf gyfrannol yn parhau i esblygu gyda diagnosteg doethach, gwell cysylltedd, a galluoedd perfformiad gwell.
P'un a yw uwchraddio offer presennol neu ddylunio systemau newydd, mae deall technoleg falf gyfrannol yn helpu i wneud y gorau o berfformiad system hydrolig wrth baratoi ar gyfer gofynion integreiddio Diwydiant 4.0 yn y dyfodol.
Mae falf gyfrannol hydrolig yn ddyfais electro-hydrolig sy'n trosi signalau mewnbwn trydanol yn allbynnau hydrolig cyfrannol. Yn wahanol i falfiau solenoid syml ymlaen / i ffwrdd, mae falfiau cyfrannol yn darparu rheolaeth barhaus, amrywiol dros lif hylif, pwysedd a chyfeiriad. Am drosolwg cynhwysfawr, gw
