Wrth weithio gyda systemau hydrolig, mae angen cydrannau arnoch sy'n cadw hylifau i lifo i'r cyfeiriad cywir. Mae'r Falf Gwirio RVP 25 yn ddyfais ddibynadwy sydd wedi'i chynllunio i wneud yn union hynny. Mae'r falf hon yn gadael i olew hydrolig lifo'n rhydd i un cyfeiriad wrth rwystro unrhyw lif yn ôl. Mae'n gysyniad syml, ond mae'r Falf Gwirio RVP 25 yn gwneud y gwaith hwn yn arbennig o dda mewn systemau pwysedd canolig i uchel.
Mae'r RVP 25 yn perthyn i deulu o falfiau gwirio a wnaed gan weithgynhyrchwyr Ewropeaidd adnabyddus fel HYDAC a MHA Zentgraf. Gallwch hefyd ddod o hyd i fersiynau cydnaws gan gwmnïau fel Huade a Hengli. Mae'r falfiau hyn yn gosod yn uniongyrchol ar faniffoldiau, sef blociau metel sy'n trefnu cysylltiadau hydrolig. Mae'r dyluniad hwn yn arbed lle ac yn gwneud gosodiad yn lanach na defnyddio gosodiadau pibell unigol.
Mae'r rhif "25" yn cyfeirio at faint enwol y falf, sef DN25 neu tua modfedd mewn diamedr. Mae'r maint hwn yn delio â chyfraddau llif canolig i fawr, fel arfer rhwng 150 a 550 litr y funud. Mae hynny'n ddigon ar gyfer offer adeiladu, peiriannau diwydiannol, a systemau awtomataidd. Mae'r Falf Gwirio RVP 25 yn gweithio orau mewn cymwysiadau lle mae angen llif unffordd cyson arnoch heb feicio'n aml.
Sut mae'r Falf Wirio RVP 25 yn Gweithio Mewn gwirionedd
Y tu mewn i'r Falf Gwirio RVP 25, fe welwch ychydig o rannau sylfaenol yn gweithio gyda'i gilydd. Mae yna gorff falf, sedd siâp côn, piston neu bêl symudol, sbring, a morloi rwber o'r enw O-rings. Mae'r dyluniad yn syml, sy'n ei gwneud yn ddibynadwy.
Pan fydd hylif hydrolig yn gwthio drwy'r falf i'r cyfeiriad cywir, mae'r pwysau yn goresgyn grym y gwanwyn. Mae hyn yn gwthio'r piston i ffwrdd o'i sedd, gan greu agoriad i hylif basio drwyddo. Mae'r gostyngiad pwysau yn ystod y llif ymlaen hwn yn gymharol isel, fel arfer dim ond ychydig o fariau hyd yn oed ar gyfraddau llif uchel. Mae'r effeithlonrwydd hwn yn golygu nad yw'ch pwmp yn gweithio'n galetach nag sydd angen.
Pan fydd hylif yn ceisio llifo yn ôl, mae'r gwanwyn yn gwthio'r piston yn ôl yn erbyn y sedd ar unwaith. Mae siâp y côn yn creu sêl dynn, ac mae'r pwysau gwrthdro mewn gwirionedd yn helpu i wasgu'r sêl hyd yn oed yn dynnach. Mae'r cyswllt metel-i-metel hwn yn atal bron pob gollyngiad. Yn ôl safonau diwydiant fel DIN EN 12266, mae'r Falf Wirio RVP 25 yn cyflawni'r hyn a elwir yn ddosbarthiad "dim gollyngiadau", er bod rhywfaint o dryddiferiad lleiaf yn normal mewn amodau byd go iawn.
Mae gweithgynhyrchwyr gwahanol yn defnyddio dyluniadau mewnol ychydig yn wahanol. Mae fersiynau HYDAC fel arfer yn defnyddio piston siâp côn ar gyfer rheolaeth fanwl gywir. Mae modelau Zentgraf yn aml yn defnyddio dyluniad pêl, sy'n ymateb yn gyflymach ar bwysau is. Mae'r ddau ddull yn gweithio'n dda, ond mae dyluniad y côn yn gyffredinol yn darparu goddefiannau tynnach. Mae'r Falf Wirio RVP 25 gan y naill wneuthurwr neu'r llall yn trin olewau hydrolig sy'n seiliedig ar fwynau gyda gludedd rhwng 2.8 a 500 milimetr sgwâr yr eiliad. Byddwch am gadw'ch hylif hydrolig wedi'i hidlo i o leiaf 20 micron i atal halogiad y tu mewn i'r falf.
Manylebau Technegol Sy'n Bwysig
Mae deall manylebau'r Falf Gwirio RVP 25 yn eich helpu i ddewis y falf gywir ar gyfer eich system. Y pwysau gweithio yw un o'r rhifau pwysicaf. Mae'r rhan fwyaf o falfiau RVP 25 yn trin hyd at 350 bar, sy'n cyfateb i tua 5,000 pwys fesul modfedd sgwâr. Mae rhai fersiynau gan gyflenwyr fel Huade a Hengli wedi'u graddio ar gyfer 315 bar, sy'n dal yn ddigon ar gyfer y mwyafrif o gymwysiadau. Mae'r sgôr pwysau hwn yn berthnasol pan fyddwch chi'n defnyddio olew mwynol safonol ar dymheredd arferol.
Mae'r gyfradd llif uchaf yn amrywio ychydig rhwng gweithgynhyrchwyr. Mae HYDAC yn graddio eu Falf Gwirio RVP o 25 ar 150 galwyn y funud neu tua 568 litr y funud. Mae Zentgraf a gweithgynhyrchwyr Tsieineaidd cydnaws yn hawlio cyfraddau llif rhwng 400 a 550 litr y funud. Mae'r llif gwirioneddol y gall eich system ei drin yn dibynnu ar faint o ostyngiad pwysau y gallwch ei dderbyn. Ar gyfraddau llif uwch, mae'r gostyngiad pwysau yn cynyddu, a all effeithio ar effeithlonrwydd cyffredinol y system.
Mae pwysau agor, a elwir hefyd yn bwysau cracio, yn pennu pryd mae'r Falf Wirio RVP 25 yn dechrau agor. Mae fersiynau safonol yn agor tua 7 psi neu 0.5 bar. Mae hyn yn ddigon isel fel nad yw'r falf yn creu ymwrthedd diangen yn ystod gweithrediad arferol. Fodd bynnag, gallwch archebu fersiynau gyda phwysau agor uwch, yn amrywio o 25 psi hyd at 65 psi neu 4.5 bar. Mae pwysau agor uwch yn gweithio'n well mewn systemau lle mae angen i chi atal unrhyw ôl-lifiad bach, hyd yn oed o dan y pwysau gwrthdro lleiaf posibl. Cofiwch fod gweithgynhyrchwyr yn caniatáu goddefgarwch o plws neu finws 30 y cant ar y gwerthoedd pwysau agoriadol hyn.
Mae ystod tymheredd yn ystyriaeth ymarferol arall. Mae'r Falf Gwirio RVP 25 yn gweithredu'n ddiogel o 20 gradd Celsius negyddol i 100 gradd Celsius positif. Mae hynny'n negyddol 4 gradd Fahrenheit i 212 gradd Fahrenheit. Daw'r terfynau hyn o'r modrwyau O rwber, sydd fel arfer yn cael eu gwneud o ddeunyddiau FPM neu NBR. Mae FPM yn trin tymereddau uwch yn well, tra bod NBR yn costio llai ac yn gweithio'n iawn mewn amodau cymedrol.
Mae'r corff falf ei hun wedi'i wneud o ddur carbon, yn aml gyda gorchudd ffosffad i wrthsefyll cyrydiad. Mae'r piston neu'r bêl symudol yn defnyddio dur caled i wrthsefyll miliynau o gylchoedd heb wisgo i lawr. Mae rhai gweithgynhyrchwyr yn cynnig platio sinc fel triniaeth arwyneb amgen. Mae'r dewisiadau materol hyn yn gwneud y Falf Wirio RVP 25 yn wydn mewn amgylcheddau diwydiannol budr.
Mae opsiynau cysylltu yn cynnwys edafedd NPT, porthladdoedd O-ring SAE, ac edafedd BSPP. Fodd bynnag, mae'r rhan fwyaf o ddefnyddwyr yn gosod y Falf Gwirio RVP 25 yn uniongyrchol ar fanifold gan ddefnyddio bolltau yn hytrach na chysylltiadau edafedd. Mae'r arddull mowntio hon yn lanach ac yn fwy dibynadwy ar gyfer systemau â falfiau lluosog.
Dimensiynau Corfforol a Gofynion Gosod
Mae cael y dimensiynau'n gywir yn bwysig pan fyddwch chi'n integreiddio'r Falf Wirio RVP 25 yn eich manifold hydrolig. Mae'r falf yn mesur tua 172 milimetr o hyd, 79.5 milimetr o uchder, ac mae'n amrywio o ran lled yn dibynnu ar y model penodol. Mae hynny tua 6.8 modfedd o hyd a 3.1 modfedd o daldra. Mae'r wyneb mowntio lle mae'r bolltau falf i'r manifold yn 165 milimetr o hyd a 120 milimetr o led ar fersiynau HYDAC.
Mae'r porthladdoedd lle mae hylif yn mynd i mewn ac allan wedi'u gwasgaru 100 milimetr ar wahân o ganol i ganol. Mae hwn yn fylchiad safonol a ddefnyddir ar draws llawer o gydrannau hydrolig, sy'n ei gwneud hi'n haws dylunio maniffoldiau sy'n cynnwys falfiau lluosog. Mae diamedr y porthladd ei hun yn 28 milimetr, sy'n addas ar gyfer ffitiadau un modfedd.
Bydd angen i chi ddrilio tyllau mowntio yn eich manifold i dderbyn y Falf Wirio RVP 25. Dylai'r tyllau hyn fod yn 11.5 milimetr mewn diamedr, gyda gofod 60 milimetr rhyngddynt. Mae'r rhan fwyaf o osodiadau'n defnyddio pedwar i chwe bollt M10, sydd â diamedr o 10 milimetr. Y trorym a argymhellir ar gyfer y bolltau hyn yw 70 Newton-metr, sy'n sicrhau sêl dynn heb niweidio'r corff falf na'r manifold. Gall gor-dynhau gracio'r tai neu anffurfio'r wyneb selio.
Cyn i chi osod y Falf Wirio RVP 25, gwiriwch fod eich arwyneb mowntio manifold yn wastad ac yn llyfn. Dylai'r garwedd arwyneb fod yn well na 0.8 micromedr, a dylai'r gwastadrwydd fod o fewn 0.01 milimetr fesul 100 milimetr o hyd. Mae'r goddefiannau tynn hyn yn atal gollyngiadau o amgylch y sêl O-ring. Maint O-ring safonol ar gyfer yr RVP 25 yw 32 milimetr wrth 3 milimetr trawstoriad.
Pan fyddwch chi'n barod i'w osod, rhowch haen denau o olew hydrolig cydnaws neu saim i'r O-ring. Mae'r iro hwn yn helpu'r sedd O-ring yn iawn heb droelli na phinsio. Rhowch y Falf Wirio RVP 25 ar y manifold a dechreuwch yr holl bolltau mowntio â llaw. Yna tynhewch nhw'n raddol mewn patrwm crisscross, yn debyg i'r ffordd y byddech chi'n tynhau'r olwynion ar y car. Mae hyd yn oed tynhau hwn yn atal warping y corff falf.
Gellir gosod y Falf Gwirio RVP 25 mewn unrhyw gyfeiriadedd. Gallwch ei osod yn llorweddol, yn fertigol, neu ar ongl. Gwnewch yn siŵr bod cyfeiriad y llif yn cyd-fynd â'r saeth a nodir ar y corff falf. Mae'r saeth yn dangos y cyfeiriad llif rhydd, lle dylai hylif fynd i mewn ym mhorth P1 ac ymadael ym mhorthladd P2. Bydd gosod y falf yn ôl yn atal pob llif, a allai niweidio'ch pwmp neu gydrannau eraill.
Mae pwysau yn ystyriaeth arall os ydych chi'n dylunio system symudol. Mae'r Falf Gwirio RVP 25 yn pwyso tua 5.8 cilogram, sef tua 12.8 pwys. Mae hyn yn cynnwys y corff falf a chaledwedd mowntio safonol. Gallai fersiynau mwy gyda gwahanol ffurfweddiadau porthladd bwyso ychydig yn fwy.
Cymharu Gwahanol Wneuthurwyr a Chyflenwyr
Mae sawl cwmni'n cynhyrchu'r Falf Gwirio RVP 25 neu'r hyn sy'n cyfateb iddo. Mae deall y gwahaniaethau yn eich helpu i wneud penderfyniad prynu craff yn seiliedig ar eich anghenion cyllideb a pherfformiad.
Mae'n debyg mai HYDAC yw'r enw mwyaf adnabyddus mewn falfiau gwirio hydrolig. Mae eu Falf Gwirio RVP 25 yn cynnig yr ystod ehangaf o opsiynau pwysau agoriadol, o 7 psi hyd at 65 psi. Mae falfiau HYDAC yn cael eu profi'n drylwyr ac yn dod ag ardystiad ISO 9001. Fe welwch gynhyrchion HYDAC trwy ddosbarthwyr fel ValinOnline a Motion Industries ar draws Gogledd America ac Ewrop. Yr anfantais yw cost. Falf Wirio HYDAC Mae unedau 25 RVP fel arfer yn rhedeg rhwng 300 a 500 o ddoleri'r UD yn dibynnu ar y ffurfweddiad. Fodd bynnag, mae argaeledd yn ardderchog, ac fel arfer gallwch gael rhannau newydd yn gyflym.
Mae MHA Zentgraf yn cynhyrchu modelau Check Valve RVP 25 yn bennaf ar gyfer y farchnad Ewropeaidd. Mae eu falfiau'n defnyddio dyluniad math o bêl yn lle piston côn, y mae'n well gan rai peirianwyr ar gyfer pwysau agor is. Mae falfiau Zentgraf yn gryno ac yn gweithio'n dda mewn mannau tynn. Maent yn cwrdd â safonau DIN ac yn cynnig opsiynau addasu. Mae'r pris yn disgyn rhwng 200 a 400 doler. Gallwch ddod o hyd i falfiau Zentgraf trwy DirectIndustry ac weithiau ar eBay, er y gall argaeledd y tu allan i Ewrop fod yn gyfyngedig.

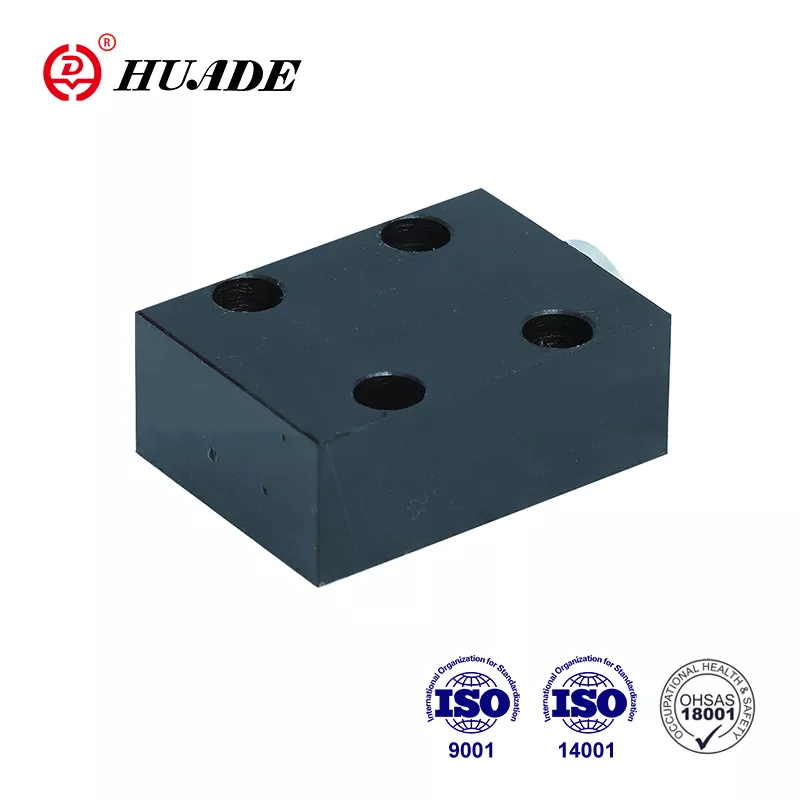

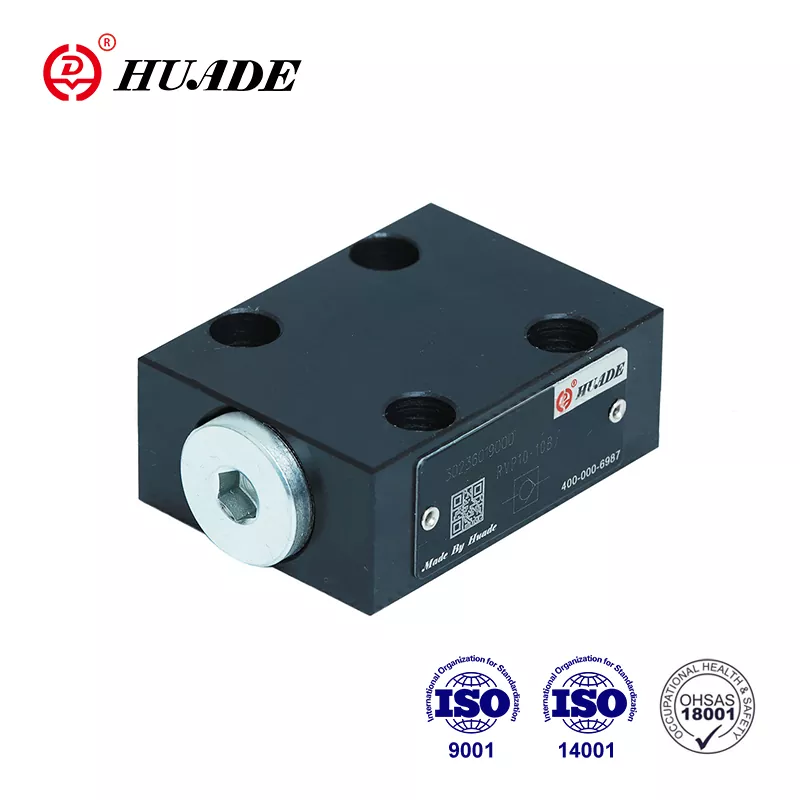

Mae gweithgynhyrchwyr Tsieineaidd fel Huade a Hengli yn gwneud fersiynau cydnaws o'r Falf Gwirio RVP 25 am brisiau llawer is. Mae Huade yn marchnata eu falfiau fel rhai sy'n gydnaws â Rexroth, sy'n golygu y byddant yn ffitio'n gorfforol mewn lleoedd sydd wedi'u cynllunio ar gyfer cydrannau Rexroth. Mae prisiau'n cychwyn tua 42 doler FOB o Tsieina, er y bydd angen i chi roi cyfrif am ddyletswyddau cludo a mewnforio. Yn aml, dim ond un darn yw meintiau archeb lleiaf, sy'n gwneud Huade yn ddeniadol ar gyfer prosiectau bach neu atgyweiriadau. Mae Hengli yn cynnig prisiau tebyg ac yn ychwanegu opsiynau fel gwell ymwrthedd cyrydiad trwy haenau arbennig.
Mae gwahaniaethau ansawdd yn bodoli rhwng brandiau premiwm a brandiau cyllideb. Yn nodweddiadol mae gan falfiau HYDAC a Zentgraf oddefiannau gweithgynhyrchu tynnach, sy'n golygu pwysau agor mwy cyson a bywyd gwasanaeth hirach. Mae 25 uned RVP Falf Wirio wedi'u gwneud yn Tsieineaidd yn gweithio'n iawn ar gyfer llawer o gymwysiadau, ond efallai y byddwch chi'n gweld mwy o amrywiad o falf i falf. Os ydych chi'n adeiladu system hanfodol lle gallai methiant fod yn beryglus neu'n ddrud, mae talu'n ychwanegol am falf HYDAC neu Zentgraf yn gwneud synnwyr. Ar gyfer offer diwydiannol cyffredinol â gofynion llai heriol, mae falfiau Huade neu Hengli yn darparu gwerth da.
Mae'r holl weithgynhyrchwyr hyn yn cynnig ardystiad ISO 9001, sy'n golygu eu bod yn dilyn safonau rheoli ansawdd. Mae rhai hefyd yn cario ardystiadau amgylcheddol fel ISO 14001 ac ardystiadau diogelwch fel ISO 45001. Wrth archebu, gwiriwch y gall eich cyflenwr ddarparu tystysgrifau deunydd ac adroddiadau prawf os oes eu hangen arnoch ar gyfer cydymffurfio â rheoliadau.
Cymwysiadau Byd Go Iawn o'r Falf Wirio RVP 25
Mae'r Falf Gwirio RVP 25 yn ymddangos mewn sawl math o offer hydrolig ar draws gwahanol ddiwydiannau. Mae deall y cymwysiadau hyn yn eich helpu i weld lle mae'r falf hon yn cyd-fynd â systemau go iawn.
Mae offer adeiladu a symud daear yn defnyddio'r Falf Gwirio RVP 25 yn helaeth. Mae gan gloddwyr, er enghraifft, freichiau hydrolig y mae angen iddynt ddal eu safle pan fydd y gweithredwr yn stopio symud y rheolyddion. Mae Falf Wirio RVP 25 wedi'i osod yn y silindr yn atal olew rhag llifo yn ôl, a fyddai'n gadael i'r fraich ollwng. Mae'r swyddogaeth dal llwyth hon yn cadw gweithredwyr yn ddiogel ac yn caniatáu rheolaeth fanwl gywir. Mae cymwysiadau tebyg yn ymddangos mewn teirw dur, craeniau a fforch godi.
Mae peiriannau gweithgynhyrchu yn elwa o osodiadau Check Valve RVP 25 mewn sawl ffordd. Mae canolfannau peiriannu CNC yn defnyddio clampiau hydrolig i ddal darnau gwaith yn gyson yn ystod gweithrediadau torri. Mae falfiau gwirio yn sicrhau bod y clampiau'n aros yn dynn hyd yn oed os yw pwysedd y pwmp yn amrywio. Mae peiriannau mowldio chwistrellu yn pwmpio plastig poeth i fowldiau o dan bwysau uchel. Mae'r Falf Gwirio RVP 25 yn atal plastig rhag llifo yn ôl trwy'r gylched chwistrellu, a fyddai'n gwastraffu deunydd ac yn arafu cynhyrchiad.
Mae offer prosesu metel fel gweisg a gwellaif yn cynhyrchu grymoedd enfawr trwy silindrau hydrolig. Mae angen falfiau gwirio dibynadwy ar y systemau hyn i atal symudiad heb ei reoli pan fydd y gweithredwr yn rhyddhau'r rheolyddion. Mae'r Falf Wirio RVP 25 yn delio â'r pwysau uchel a'r cyfraddau llif sy'n nodweddiadol mewn cymwysiadau gwaith metel. Mae ei ostyngiad pwysedd isel yn golygu bod y system yn parhau i fod yn effeithlon hyd yn oed yn ystod cylchoedd cyflym.
Mae offer amaethyddol gan gynnwys tractorau a chynaeafwyr yn ymgorffori systemau hydrolig ar gyfer offer a llywio. Mae'r Falf Wirio RVP 25 yn amddiffyn pympiau hydrolig rhag difrod cylchdro gwrthdro a allai ddigwydd pan fydd injan y tractor yn cau. Mae'r falf hefyd yn helpu i gynnal pwysau mewn cylchedau lifft, gan atal offer rhag drifftio'n araf i lawr pan fyddant wedi parcio ar lethrau.
Mae llinellau cynhyrchu awtomataidd yn aml yn defnyddio pŵer hydrolig ar gyfer tasgau ailadroddus fel stampio, gwasgu a thrin deunyddiau. Mae'r Falf Wirio RVP 25 yn ffitio i mewn i flociau manifold sy'n rheoli silindrau lluosog o leoliad canolog. Mae'r dull trefnus hwn yn lleihau pibellau, yn arbed lle, ac yn symleiddio datrys problemau. Mae cyfraddau llif hyd at 550 litr y funud yn gwneud y RVP 25 yn addas hyd yn oed ar gyfer offer cynhyrchu cyflym.
Mae un enghraifft benodol yn ymwneud â system cydosod robotig lle mae'r Falf Gwirio RVP 25 yn gweithio ochr yn ochr â falfiau lleddfu pwysau mewn manifold cryno. Mae braich y robot yn symud yn gyflym ac yn fanwl gywir, gan ofyn am gyfraddau llif o tua 600 litr y funud. Trwy osod y Falf Gwirio RVP 25, cyflawnodd y peirianwyr effeithlonrwydd system 15 y cant yn well o'i gymharu â'u gosodiad blaenorol. Roedd y gostyngiad pwysedd isel yn golygu bod y pwmp yn defnyddio llai o ynni, gan leihau costau gweithredu.
Mae unedau pŵer hydrolig llonydd mewn ffatrïoedd yn aml yn ymgorffori Falf Wirio RVP 25 o unedau mewn allfeydd pwmp. Mae hyn yn atal pwysau system rhag llifo'n ôl drwy'r pwmp pan fydd yn stopio, a allai achosi difrod. Mae'r falf hefyd yn caniatáu cychwyniadau llyfnach oherwydd nid oes rhaid i'r pwmp oresgyn pwysau'r system ar unwaith. Mae'r cais hwn yn syml ond yn hanfodol ar gyfer dibynadwyedd.
Cynnal a Chadw a Datrys Problemau Eich Falf Wirio RVP 25
Mae cynnal a chadw rheolaidd yn cadw'ch Falf Wirio RVP 25 yn gweithio'n iawn am flynyddoedd. Y newyddion da yw nad oes angen llawer o sylw ar y falfiau hyn os cânt eu gosod yn gywir a'u gweithredu o fewn eu terfynau dylunio.
Dechreuwch gydag archwiliad gweledol bob chwech i ddeuddeg mis, yn dibynnu ar ba mor galed y mae eich system yn gweithio. Chwiliwch am unrhyw olew yn gollwng o amgylch y corff falf neu arwyneb mowntio. Gallai ychydig ddiferion ddangos modrwy O sydd wedi treulio y mae angen ei newid. Gallai gollyngiadau trwm olygu bod y bolltau mowntio wedi llacio neu fod yr arwyneb manifold wedi'i ddifrodi. Gwiriwch fod pob bollt mowntio yn aros yn dynn ar y trorym 70 metr Newton penodedig.
Mae profi'r pwysau agor yn dweud wrthych a yw'r gwanwyn mewnol yn dal i weithio'n gywir. Bydd angen mainc brofi arnoch gyda rheolyddion pwysau a llif addasadwy. Cysylltwch y Falf Wirio RVP 25 â'r fainc brawf a chynyddu'r pwysau yn raddol yn y cyfeiriad ymlaen. Sylwch ar y pwysau y mae llif yn dechrau. Cymharwch hyn â manyleb y falf. Os yw'r pwysau agor wedi cynyddu'n sylweddol, efallai y bydd gan y falf halogiad sy'n dal y piston oddi ar ei sedd. Os yw'r pwysau agor wedi gostwng, gall y gwanwyn fod yn gwanhau oherwydd blinder neu gyrydiad.
Daw glanhau mewnol yn angenrheidiol os sylwch fod y Falf Wirio RVP 25 yn glynu neu'n ymateb yn araf. Tynnwch y falf o'r manifold a'i ddadosod yn ofalus. Mae angen offer arbennig ar rai falfiau i osgoi niweidio rhannau mewnol. Glanhewch yr holl gydrannau gyda thoddydd sy'n gydnaws â'ch hylif hydrolig. Mae gwirodydd mwynol yn gweithio'n dda ar gyfer systemau olew mwynol. Archwiliwch sedd y côn a'r piston am draul neu grafiadau. Gall hyd yn oed amherffeithrwydd bach achosi gollyngiadau. Gwiriwch y gwanwyn am cyrydu neu ddadffurfiad parhaol.
Amnewid yr O-rings yn ystod unrhyw wasanaeth mawr. Mae'r morloi rwber hyn yn colli hyblygrwydd dros amser, yn enwedig os ydynt yn agored i eithafion tymheredd neu hylifau anghydnaws. Defnyddiwch gylchoedd O newydd dilys sy'n cyd-fynd â'r deunydd gwreiddiol. Mae modrwyau O FPM yn costio mwy na NBR ond yn para'n hirach mewn amodau poeth. Rhowch gôt denau o hylif hydrolig ar gylchoedd O newydd yn ystod y cynulliad.
Gellir newid y cetris falf y tu mewn i'r Falf Gwirio RVP 25 ar y mwyafrif o fodelau. Os byddwch chi'n dod o hyd i draul neu ddifrod sylweddol, mae archebu cetris newydd yn aml yn fwy darbodus na cheisio atgyweirio cydrannau unigol. Sicrhewch fod rhannau newydd yn dod o'r gwneuthurwr gwreiddiol neu ffynhonnell gydnaws wedi'i dilysu. Efallai na fydd rhannau generig yn bodloni'r un manylebau goddefgarwch.
Storio sbâr Falf Gwirio RVP 25 uned mewn lleoliad glân a sych. Seliwch y porthladdoedd gyda chapiau plastig i atal halogiad. Gall storio tymheredd eithafol niweidio modrwyau O, felly cadwch ddarnau sbâr mewn ardal a reolir gan yr hinsawdd os yn bosibl. Gwiriwch falfiau sydd wedi'u storio yn flynyddol a gosodwch unrhyw gylchoedd O yn lle rhai sy'n dangos arwyddion o ddirywiad.
Ystyriaethau Gweithredu Pwysig
Mae sawl ffactor yn effeithio ar ba mor dda y mae'r Falf Gwirio RVP 25 yn perfformio yn eich system benodol. Mae deall yr ystyriaethau hyn yn eich helpu i osgoi problemau.
Mae amlder beicio yn bwysicach nag y mae'r rhan fwyaf o bobl yn ei sylweddoli. Mae'r Falf Gwirio RVP 25 yn trin beicio achlysurol yn dda iawn, ond nid yw wedi'i gynllunio ar gyfer gweithrediad cyflym, parhaus. Mae gweithgynhyrchwyr fel arfer yn pennu uchafswm oes beicio o 10,000 o weithrediadau ar gyfer fersiynau safonol. Os yw'ch cais yn cylchdroi yn amlach, bydd yr arwynebau gwanwyn a selio yn gwisgo'n gyflymach. Ystyriwch falf wirio a weithredir gan beilot ar gyfer cymwysiadau cylch uchel yn lle hynny.
Mae gludedd hylif yn newid y gostyngiad pwysau trwy'r Falf Wirio RVP 25. Mae'r manylebau'n tybio olew mwynol gyda gludedd o gwmpas 335 SUS, sy'n nodweddiadol ar gyfer hydrolig diwydiannol. Mae hylifau mwy trwchus yn creu diferion pwysedd uwch, sy'n lleihau effeithlonrwydd system ac yn cynhyrchu mwy o wres. Efallai na fydd hylifau teneuach yn iro rhannau mewnol yn ddigonol, gan achosi traul cyflymach. Cadwch at yr ystod gludedd penodedig o 2.8 i 500 milimetr sgwâr yr eiliad i gael y canlyniadau gorau.
Mae halogiad yn elyn mawr i'r holl falfiau hydrolig, gan gynnwys y Falf Gwirio RVP 25. Ni all y cliriadau tynn y tu mewn i'r falf oddef baw na gronynnau metel. Hidlwch eich hylif hydrolig i o leiaf 20 micron bob amser, ac yn ddelfrydol 10 micron neu'n fanach. Gosodwch yr hidlydd i fyny'r afon o'r Falf Gwirio RVP 25 i ddal halogiad cyn iddo gyrraedd y falf. Newid hidlwyr yn rheolaidd yn unol ag amserlen y gwneuthurwr.
Mae eithafion tymheredd yn effeithio ar berfformiad a hyd oes. Er bod y Falf Wirio RVP 25 yn gweithredu o 20 negyddol i 100 gradd Celsius cadarnhaol, mae aros tuag at ganol yr ystod hon yn well. Mae tymereddau oer iawn yn gwneud morloi'n stiff a gallant gynyddu pwysau agor. Mae tymereddau poeth iawn yn meddalu morloi ac yn cyflymu traul. Os yw'ch system yn rhedeg yn gyson boeth, ystyriwch uwchraddio i FPM O-rings neu ychwanegu cyfnewidydd gwres i'ch cylched hydrolig.
Nid yw cyfeiriadedd gosod yn effeithio ar y Falf Wirio RVP 25 yn fecanyddol, ond gall fod yn bwysig o ran mynediad cynnal a chadw. Gosodwch y falf lle gallwch chi gyrraedd y bolltau mowntio ar gyfer gwasanaeth yn y dyfodol. Os yn bosibl, cyfeiriwch ef fel bod unrhyw swigod aer sydd wedi'u dal yn gallu dianc yn naturiol. Tra bod y falf yn gweithio mewn unrhyw sefyllfa, mae ei osod â phorthladdoedd yn llorweddol yn gwneud gwaedu aer yn haws yn ystod y cychwyn cychwynnol.
Gall pigau pwysedd system niweidio unrhyw gydran hydrolig, gan gynnwys falfiau gwirio. Sicrhewch fod eich system yn cynnwys falfiau lleddfu pwysau digonol o faint ar gyfer cyfradd llif eich pwmp. Mae'r Falf Wirio RVP 25 wedi'i raddio am bwysau parhaus o 350 bar, ond bydd pigau ailadroddus uwchlaw'r sgôr hon yn byrhau ei oes. Ystyriwch osod dampeners pwysau neu gronyddion os yw eich system yn profi ymchwyddiadau pwysau aml.
Dewis y Falf Gwirio Cywir RVP 25 ar gyfer Eich System
Mae dewis y fanyleb falf gywir yn gofyn am gydweddu galluoedd y falf â gofynion eich system. Dechreuwch trwy nodi pwysau gweithredu uchaf eich system. Ychwanegwch ymyl diogelwch o 20 y cant o leiaf i gyfrif am bigau pwysau. Os yw'ch system fel arfer yn rhedeg ar 280 bar, mae sgôr 350 bar y Falf Wirio RVP 25 yn darparu ymyl digonol. Ar gyfer pwysau uwch, byddai angen cyfres falf wahanol arnoch chi.
Cyfrifiad cyfradd llif sy'n dod nesaf. Darganfyddwch uchafswm y llif trwy'r gylched lle byddwch yn gosod y Falf Wirio RVP 25. Cymharwch hyn â chyfradd llif y falf, fel arfer 150 i 550 litr y funud yn dibynnu ar y gwneuthurwr. Peidiwch ag anghofio gwirio cromliniau'r gostyngiad pwysau. Mae cyfraddau llif uwch yn achosi diferion pwysau mwy, sy'n gwastraffu ynni ac yn cynhyrchu gwres. Os yw'ch llif gofynnol yn creu gostyngiad pwysau o fwy na 10 bar, ystyriwch faint falf mwy neu ddwy falf ochr yn ochr.
Mae dewis pwysau agoriadol yn dibynnu ar eich cais penodol. Ar gyfer y rhan fwyaf o ddefnyddiau, mae'r pwysau agor safonol 0.5 bar yn gweithio'n dda. Mae'r gosodiad isel hwn yn lleihau ymwrthedd yn ystod gweithrediad arferol. Fodd bynnag, efallai y bydd angen pwysau agor uwch arnoch mewn rhai sefyllfaoedd. Os ydych chi'n ceisio dal llwyth yn fertigol, mae pwysau agor uwch yn darparu gwell diogelwch rhag drifft. Os oes angen i chi atal unrhyw ôl-lif o gwbl, hyd yn oed pwysau bach, dewiswch bwysau agor 4.5 bar. Cofiwch fod pwysau agor uwch hefyd yn cynyddu'r gostyngiad pwysau ymlaen.
Rhaid i ffurfweddiad porthladd gyd-fynd â'ch manifold neu'ch pibellau. Mae'r Falf Wirio RVP 25 yn dod ag amrywiol opsiynau porthladd gan gynnwys edafedd NPT, porthladdoedd O-ring SAE, ac edafedd BSPP. Ar gyfer mowntio manifold, gwiriwch fod bylchau'r porthladd a'r patrwm twll mowntio yn cyd-fynd â'ch dyluniad manifold. Mae'r rhan fwyaf o gynhyrchwyr yn darparu modelau CAD y gallwch eu mewnforio i'ch meddalwedd dylunio i wirio ffit. Dadlwythwch y modelau hyn cyn cwblhau'ch pryniant.
Mae cydnawsedd deunydd yn hanfodol ar gyfer bywyd falf hir. Mae'r Falf Gwirio safonol RVP 25 yn gweithio gydag olewau hydrolig sy'n seiliedig ar fwynau a hylifau ester ffosffad. Os ydych chi'n defnyddio cymysgeddau dŵr-glycol, hylifau synthetig, neu olewau bioddiraddadwy, gwiriwch a yw'n gydnaws â'r corff falf a'r morloi. Mae rhai gweithgynhyrchwyr yn cynnig deunyddiau sêl arbennig ar gyfer hylifau anarferol. Pan fyddwch yn ansicr, cysylltwch â chymorth technegol y gwneuthurwr am arweiniad.
Mae ystyriaethau cyllidebol yn effeithio ar eich dewis o frand. Os mai cost yw eich prif bryder ac nad yw'ch cais yn hollbwysig, mae fersiynau Huade neu Hengli o'r Falf Gwirio RVP 25 yn cynnig arbedion sylweddol. Ar gyfer ceisiadau heriol lle mae dibynadwyedd yn hollbwysig, mae falfiau HYDAC neu Zentgraf yn cyfiawnhau eu cost uwch trwy well cysondeb a chefnogaeth. Ystyriwch gyfanswm cost perchnogaeth, gan gynnwys amser segur posibl os bydd falf yn methu, nid dim ond y pris prynu cychwynnol.
Mater amser arweiniol ac argaeledd ar gyfer cynllunio prosiect. Mae falfiau HYDAC ar gael yn rhwydd yng Ngogledd America ac Ewrop, yn aml yn cael eu cludo o fewn dyddiau. Efallai y bydd angen sawl wythnos ar weithgynhyrchwyr Tsieineaidd i'w danfon, yn enwedig os oes angen addasu arnoch chi. Cynlluniwch eich archeb yn unol â hynny er mwyn osgoi oedi yn y prosiect.
Sut mae'r Falf Wirio RVP 25 yn Cymharu ag Opsiynau Eraill
Mae deall dewisiadau amgen yn eich helpu i gadarnhau mai'r Falf Wirio RVP 25 yw'r dewis cywir ar gyfer eich cais. Mae sawl math arall o falf yn darparu rheolaeth llif unffordd, pob un â chryfderau gwahanol.
Mae falfiau gwirio mewnol safonol fel y gyfres RV yn defnyddio'r un egwyddor sylfaenol â'r RVP 25 ond yn cysylltu â phorthladdoedd wedi'u edafu yn lle bolltio i fanifold. Mae'r gyfres RV yn gweithio'n iawn ar gyfer systemau pibellau syml, ond mae'r Falf Gwirio RVP 25 yn arbed lle sylweddol mewn dyluniadau manifold. Gallwch becynnu falfiau RVP 25 lluosog mewn bloc cryno yn lle rhedeg pibellau i falfiau RV unigol. Mae hyn yn lleihau pwyntiau gollwng ac yn gwneud y system yn fwy trefnus. Fodd bynnag, os ydych chi'n ôl-osod system bibellau sy'n bodoli eisoes, efallai y bydd falfiau RV yn haws i'w gosod nag ailgynllunio ar gyfer mowntio manifold.
Mae falfiau gwirio a weithredir gan beilot yn cynnig porthladd rheoli ychwanegol sy'n eich galluogi i agor y falf hyd yn oed yn erbyn pwysau gwrthdro. Mae'r nodwedd hon yn ddefnyddiol pan fydd angen i chi dynnu silindr sydd wedi'i gloi gan falf wirio yn ôl. Nid oes gan y Falf Gwirio RVP 25 y swyddogaeth beilot hon, gan ei gwneud yn symlach ac yn llai costus. Os oes angen gweithrediad peilot arnoch yn bendant, byddwch chi eisiau math gwahanol o falf. Ond ar gyfer rheoli llif unffordd sylfaenol, mae'r Falf Gwirio RVP 25 symlach yn fwy dibynadwy oherwydd bod ganddo lai o rannau i'w methu.
Mae falfiau gwirio math o bêl gan weithgynhyrchwyr fel Zentgraf yn ymateb yn gyflym iawn oherwydd bod gan y bêl lai o fàs na phiston côn. Mae'r ymateb cyflym hwn yn gweithio'n dda mewn systemau gyda newidiadau pwysau cyflym. Fodd bynnag, mae dyluniadau côn fel y rhai a ddefnyddir yn falf wirio HYDAC RVP 25 uned fel arfer yn selio'n well oherwydd bod y côn yn darparu mwy o ardal gyswllt â'r sedd. Mae dyluniad y côn hefyd yn delio â phwysau uchel yn fwy dibynadwy dros filiynau o gylchoedd. Mae eich dewis rhwng pêl a chôn yn dibynnu a oes angen ymateb cyflymach neu well selio.
Mae falfiau cyfrannol yn darparu rheolaeth llif amrywiol yn hytrach na gweithrediad syml i ffwrdd. Mae'r rhain yn hollol wahanol i falfiau gwirio ac yn cyflawni pwrpas gwahanol. Peidiwch â drysu'r ddau. Mae falfiau cyfrannol yn costio llawer mwy ac mae angen rheolaethau electronig arnynt. Mae'r Falf Gwirio RVP 25 yn ddyfais oddefol sy'n gweithio'n awtomatig yn seiliedig ar wahaniaeth pwysau. Mae'r symlrwydd hwn yn ei gwneud yn hynod ddibynadwy ac yn addas ar gyfer tasgau rheoli llif sylfaenol.
Mae falfiau rhyddhad wedi'u llwytho â gwanwyn yn edrych yn debyg i falfiau gwirio ond maent yn cyflawni swyddogaeth wahanol. Mae falfiau lliniaru yn amddiffyn systemau rhag gorbwysedd trwy agor pan fydd pwysau yn fwy na therfyn penodol. Mae'r Falf Gwirio RVP 25 yn gweithredu yn seiliedig ar gyfeiriad llif, nid lefel pwysau. Mae llawer o systemau'n defnyddio'r ddau fath o falf gyda'i gilydd. Mae'r Falf Wirio RVP 25 yn atal ôl-lif tra bod falfiau rhyddhad yn trin pigau pwysau.
Tueddiadau'r Dyfodol ac Integreiddio Technoleg
Mae technoleg hydrolig yn parhau i esblygu, ac mae'r Falf Gwirio RVP 25 yn addasu ynghyd â'r diwydiant. Mae rhai gweithgynhyrchwyr bellach yn cynnig falfiau gwirio gyda synwyryddion integredig sy'n monitro llif, pwysau a thymheredd. Mae'r falfiau smart hyn yn cysylltu â rhwydweithiau Rhyngrwyd Pethau diwydiannol, gan ganiatáu monitro system amser real. Er nad yw integreiddio synhwyrydd yn gyffredin eto yn yr RVP 25 yn benodol, mae'n cynrychioli lle mae'r dechnoleg yn mynd. Daw cynnal a chadw rhagfynegol yn bosibl pan allwch olrhain perfformiad falf o bell.
Mae gwelliannau gwyddor materol yn gwneud i gydrannau hydrolig bara'n hirach mewn amgylcheddau garw. Mae deunyddiau sêl newydd yn gwrthsefyll tymereddau uwch a hylifau ymosodol yn well na rwber traddodiadol. Mae triniaethau wyneb ar gyrff falf yn darparu gwell ymwrthedd cyrydiad heb ychwanegu llawer o gost. Wrth i'r technolegau hyn aeddfedu, gallwn ddisgwyl i Unedau Gwirio Falf RVP 25 drin cymwysiadau cynyddol anodd.
Mae miniaturization yn duedd arall sy'n effeithio ar falfiau hydrolig. Wrth i offer symudol ddod yn fwy cryno, mae pwysau i grebachu cydrannau hydrolig wrth gynnal perfformiad. Mae dyluniad manifold y Falf Wirio RVP 25 eisoes yn mynd i'r afael â'r angen hwn yn well na falfiau mewnol traddodiadol. Gallai fersiynau yn y dyfodol gynnwys hyd yn oed mwy o ymarferoldeb mewn pecynnau llai trwy dechnegau gweithgynhyrchu uwch fel gweithgynhyrchu ychwanegion.
Syniadau Terfynol ar y Falf Wirio RVP 25
Mae'r Falf Gwirio RVP 25 yn ateb aeddfed, dibynadwy ar gyfer rheoli llif unffordd mewn systemau hydrolig pwysedd canolig. Mae ei ddyluniad syml yn darparu perfformiad cyson ar draws ystod eang o gymwysiadau, o offer adeiladu i weithgynhyrchu awtomataidd. Mae gallu'r falf i drin hyd at 350 o bwysau bar a llif o 550 litr y funud yn ei gwneud yn addas ar gyfer defnydd diwydiannol heriol.
Mae dewis rhwng gweithgynhyrchwyr yn dibynnu ar gydbwyso cost yn erbyn gofynion ansawdd. Mae HYDAC yn cynnig perfformiad premiwm a'r argaeledd ehangaf. Mae Zentgraf yn darparu peirianneg Ewropeaidd gydag addasu da. Mae Huade a Hengli yn darparu perfformiad swyddogaethol am brisiau cyllidebol. Mae'r holl opsiynau hyn yn rhoi hyblygrwydd i chi gyfateb dewis falf i ofynion y prosiect.
Mae gosod a chynnal a chadw priodol yn sicrhau bywyd gwasanaeth hir. Gosodwch y Falf Wirio RVP 25 ar arwyneb manifold gwastad, glân gyda bolltau trorym gywir. Cadwch hylif hydrolig yn lân ac o fewn yr ystod tymheredd penodedig. Gwiriwch y pwysau agor o bryd i'w gilydd a disodli O-rings yn ystod cyfnodau gwasanaeth mawr.
I gael manylebau manwl a modelau CAD, ewch i wefannau gwneuthurwyr fel gwefan swyddogol HYDAC neu lwyfannau peirianneg fel DirectIndustry. Os ydych chi'n barod i brynu, mae cyflenwyr fel ValinOnline, Motion Industries, a Made-in-China yn cynnig opsiynau prisio amrywiol. P'un a ydych chi'n dylunio system newydd neu'n disodli falf sydd wedi treulio, mae'r Falf Wirio RVP 25 yn darparu perfformiad profedig y gallwch chi ddibynnu arno.
