Pan fyddwch chi'n gweithio gyda systemau hydrolig mewn lleoliadau diwydiannol, y falf rheoli cyfeiriadol yn ei hanfod yw'r rheolydd traffig ar gyfer eich pŵer hylif. Mae Falf Rheoli Cyfeiriadol Bosch Rexroth 4WE 10 J yn un o'r ceffylau gwaith hynny sy'n cadw llinellau cynhyrchu i redeg yn dawel mewn ffatrïoedd ledled y byd. Mae'r falf benodol hon wedi bod o gwmpas ers degawdau, ac mae rheswm da pam mae peirianwyr yn parhau i'w nodi ar gyfer eu prosiectau.
Beth Sy'n Gwneud y Falf Rheoli Cyfeiriadol 4WE 10 J yn Wahanol

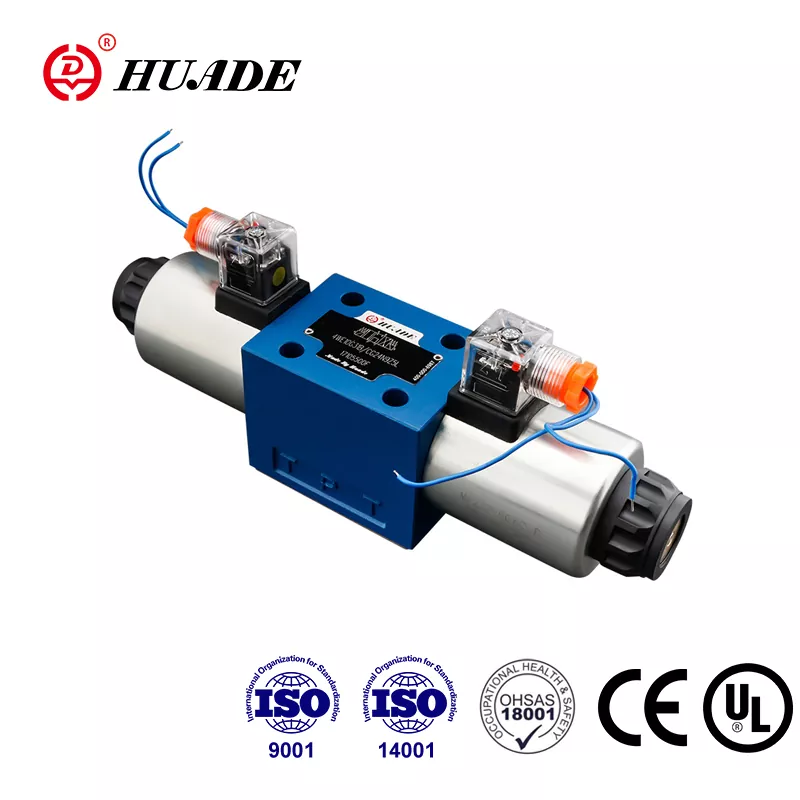

Y Rexroth 4WE 10 J yw'r hyn a alwn yn falf sbwlio cyfeiriadol a weithredir gan solenoid. Meddyliwch amdano fel switsh a reolir yn drydanol sy'n cyfeirio olew hydrolig lle mae angen iddo fynd. Mae'r rhan "4WE" yn dweud wrthym fod ganddo bedwar prif borthladd, ac mae'n cael ei weithredu'n drydanol. Mae'r "10" yn nodi ei fod yn faint NG10, sy'n cyd-fynd â safon mowntio CETOP 5. Mae'r "J" hwnnw ar y diwedd yn eithaf pwysig mewn gwirionedd oherwydd ei fod yn diffinio sut mae'r falf yn ymddwyn pan fydd yn eistedd yn ei safle canol.
Yr hyn sy'n gosod y falf hon ar wahân yw ei gallu i drin pwysau a llif difrifol. Rydym yn sôn am bwysau gweithio uchaf hyd at 350 bar, sy'n cyfateb i tua 5,000 o bunnoedd fesul modfedd sgwâr. Gall y fersiynau foltedd DC wthio trwy 160 litr y funud, tra bod y fersiynau AC yn trin 120 litr y funud. Mae'r niferoedd hynny'n bwysig pan fyddwch chi'n ceisio symud llwythi trwm neu weithredu silindrau mawr.
Sut mae Safle Canolfan J-Pattern yn Gweithio
Mae'n debyg mai cyfluniad sbwlio J yw nodwedd fwyaf nodedig y falf rheoli cyfeiriadol hwn. Pan fydd y falf yn eistedd yn ei safle canol gyda'r ddau solenoid wedi'u diffodd, mae'r holl brif borthladdoedd wedi'u rhwystro. Mae'r porthladd pwmp (P), y ddau borthladd gwaith (A a B), a'r porthladd dychwelyd tanc (T) wedi'u hynysu'n llwyr oddi wrth ei gilydd.
Mae'r dyluniad canolfan bloc hwn yn ateb pwrpas penodol. Pan fydd gennych chi silindr hydrolig yn dal llwyth trwm, nid ydych chi am i'r llwyth hwnnw ddisgyn tra nad ydych chi'n ei reoli'n weithredol. Mae'r 4WE 10 J yn cadw popeth dan glo yn ei le. Nid yw'r pwmp yn anfon olew i unrhyw le, ac ni all y silindr waedu yn ôl i'r tanc. Mae hyn yn ei gwneud yn arbennig o ddefnyddiol mewn cymwysiadau fel peiriannau mowldio chwistrellu, lle mae angen daliad union leoliad yn ystod gwahanol gamau o'r cylch mowldio.
Pan fyddwch chi'n bywiogi un o'r solenoidau, mae'r sbŵl yn symud i gysylltu'r pwmp i un porthladd gwaith tra bod y porthladd gwaith arall yn agor i'r tanc. Egnioli'r solenoid arall, ac mae'r cysylltiadau'n gwrthdroi. Mae'n hydrolig syml, ond mae'r ganolfan sydd wedi'i blocio yn rhoi'r gallu dal statig hwnnw i chi nad yw rhai patrymau sbŵl eraill yn ei ddarparu.
Y Manylion Technegol Sy'n Bwysig
Mae'r 4WE 10 J yn dilyn safon ISO 4401-05-04-0-05 ar gyfer ei ryngwyneb mowntio. Mae'r safoni hwn yn golygu y gallwch ei gyfnewid â falfiau NG10 eraill gan weithgynhyrchwyr gwahanol os oes angen, er bod manylion i'w gwirio bob amser. Mae'r mowntio'n defnyddio pedwar bollt M6 x 50 wedi'u trorymu i 15 metr Newton. Bydd angen plât mowntio ar wahân arnoch, y mae Rexroth yn ei ddynodi fel rhywbeth fel G 66/01.
Y solenoidau yw'r hyn y mae Rexroth yn ei alw'n ddyluniad "pin gwlyb". Mae'r coil trydanol yn eistedd mewn cwt sy'n agored i'r olew hydrolig, sy'n helpu i oeri ac yn lleihau sŵn o'i gymharu â solenoidau sych. Gellir tynnu'r coiliau hyn a'u cylchdroi 90 gradd heb ddadosod y falf gyfan, sy'n gyfleus pan fyddwch chi'n dynn ar y gofod neu pan fydd angen i chi ailgyfeirio'r cysylltiadau trydanol. Mae opsiynau foltedd cyffredin yn cynnwys 24 VDC a 120 VAC, er bod folteddau eraill ar gael.
Mae amseroedd ymateb yn barchus ar gyfer y math hwn o falf rheoli cyfeiriadol. Pan fyddwch chi'n defnyddio pŵer, mae'r sbŵl yn symud mewn tua 45 i 70 milieiliad. Pan fyddwch chi'n torri pŵer, mae'r gwanwyn yn ei ddychwelyd mewn 35 i 45 milieiliad. Nid yw'r rhain yn gyflymder servo falf, ond maent yn ddigonol ar gyfer y rhan fwyaf o gymwysiadau peiriannau diwydiannol.
Ble Byddwch Chi'n Dod o Hyd i'r Falf Hon yn Gweithio
Mae'r 4WE 10 J yn ymddangos mewn llawer o wahanol offer diwydiannol. Mae offer peiriant trwm yn ei ddefnyddio ar gyfer rheoli byrddau gwaith a gwerthydau. Mae gweisg hydrolig yn dibynnu arno ar gyfer rheolaeth union silindr. Mae'n debyg mai peiriannau mowldio chwistrellu yw un o'r cymwysiadau mwyaf cyffredin, yn enwedig yn y cylchedau clampio llwydni lle mae angen i chi ddal tunnell o rym clampio heb unrhyw drifft.
Mewn gosodiad mowldio chwistrellu nodweddiadol, mae'r falf rheoli cyfeiriadol yn trin agor a chau'r mowld. Yn ystod y pigiad, mae lleoliad y ganolfan patrwm J yn cloi'r olew hydrolig yn y silindr clampio, gan gynnal pwysau cyson er y gallai'r pwmp fod yn gwneud gwaith arall. Mae hyn yn atal fflach (plastig dieisiau rhag gollwng o'r mowld) ac yn sicrhau ansawdd rhan cyson. Pan ddaw'n amser agor y llwydni, mae un solenoid yn tanio ac mae'r falf yn symud, gan gyfeirio olew i dynnu'r mecanwaith clampio yn ôl.
Mae'r falf hefyd yn ymddangos mewn offer symudol, peiriannau adeiladu, a systemau trin deunyddiau. Unrhyw le y mae angen rheolaeth gyfeiriadol arnoch gyda gallu dal da a chyfraddau llif rhesymol, mae'n werth ystyried y 4WE 10 J.
Deall Cod y Gorchymyn
Mae Rexroth yn defnyddio system godio systematig ar gyfer eu falfiau rheoli cyfeiriadol, ac mae deall ei fod yn eich helpu i gael yr union beth sydd ei angen arnoch chi. Gallai rhif model cyflawn nodweddiadol edrych fel 4WE 10 J3X / CG24N9K4, gyda rhif rhan Rexroth R900589988.
Dadansoddi hynny: Mae'r "4" yn cadarnhau pedwar prif borthladd. Mae "WE" yn golygu ei fod yn falf sbŵl cyfeiriadol a weithredir yn drydanol. "10" yw graddfa maint NG10. Mae "J" yn nodi'r patrwm sbŵl gyda chanol wedi'i rwystro. Mae "3X" neu "5X" yn dynodi'r gyfres, a 5X yw'r gyfres gynhyrchu gyfredol. Mae'r llythrennau a'r rhifau ar ôl y slaes yn nodi manylion fel foltedd solenoid (mae G24 yn golygu 24 VDC), deunydd sêl, ac amrywiol opsiynau.
Os gwelwch "V" yn yr ôl-ddodiad, mae hynny'n dynodi seliau FKM yn lle'r seliau NBR safonol. Byddech chi eisiau FKM os ydych chi'n defnyddio hylifau ester ffosffad neu'n gweithredu ar dymheredd uwch. Mae'r morloi NBR safonol yn gweithio'n iawn gydag olewau hydrolig mwynol mewn ystodau tymheredd diwydiannol arferol.
Gofynion Hylif a Hidlo
Mae'r 4WE 10 J wedi'i gynllunio'n bennaf ar gyfer olewau hydrolig sy'n seiliedig ar fwynau, er y gall drin esters ffosffad gyda'r deunydd sêl cywir. Mae'r ystod gludedd yn weddol eang, o tua 2.8 i 380 milimetr sgwâr yr eiliad, gyda gludedd gweithredu enwol tua 37 ar 55 gradd Celsius. Dylai tymheredd gweithredu aros rhwng minws 20 a plws 50 gradd Celsius ar gyfer yr amgylchedd amgylchynol.
Dyma lle mae llawer o gur pen cynnal a chadw yn dechrau: glendid hylif. Mae'r cliriadau y tu mewn i falf rheoli cyfeiriadol yn cael eu mesur mewn micron. Rydym yn sôn am fylchau rhwng tri a thri ar ddeg micron mewn meysydd hollbwysig. Mae gwallt dynol tua 70 micron i'w gymharu. Os byddwch chi'n gadael i halogiad fynd i mewn i'ch olew hydrolig, gall gronynnau ddal yn y cliriadau hyn ac achosi i'r sbŵl lynu.
Mae Rexroth yn argymell hidlo ar 10 micron neu well. Nid yw hynny'n awgrym y dylech ei anwybyddu. Mae sbŵl sownd yn golygu na fydd eich falf yn symud, neu'n waeth, efallai y bydd yn symud ac na fydd yn dychwelyd. Gyda solenoidau AC yn arbennig, gall sbŵl sownd arwain at losgi coil oherwydd bod y solenoid wedi'i gynllunio ar gyfer dyletswydd ysbeidiol, nid daliad parhaus. Bydd dilyn rhywbeth fel safonau glendid Dosbarth 9 NAS 1638 yn arbed galar ichi i lawr y ffordd.
Materion Cyffredin a Datrys Problemau
Mae'r rhan fwyaf o broblemau gyda'r 4WE 10 J yn olrhain yn ôl i dri maes: halogiad, diffygion trydanol, neu ddifrod mecanyddol. Y newyddion da yw bod Rexroth yn cynnwys gwrthwneud y falfiau hyn â llaw, sy'n rhoi offeryn diagnostig i chi.
Os nad yw'ch falf rheoli cyfeiriadol yn symud pan fyddwch chi'n bywiogi'r solenoid, rhowch gynnig ar y gwrthwneud â llaw yn gyntaf. Gwthiwch y pin gwrthwneud a gweld a yw'r falf yn symud yn fecanyddol. Os yw'n symud â llaw ond nid yn drydanol, rydych chi'n edrych ar broblem drydanol. Gwiriwch eich foltedd wrth y cysylltydd solenoid, gwiriwch eich gwifrau, a phrofwch wrthwynebiad y coil. Os na fydd y falf yn symud hyd yn oed â llaw, mae'r sbŵl yn sownd, fel arfer o halogiad.
Mae problemau halogiad yn cyhoeddi eu hunain mewn amrywiol ffyrdd. Weithiau mae'r falf yn symud ond nid yw'n dychwelyd i'r canol yn iawn. Ar adegau eraill gall symud yn araf neu ddim o gwbl. Mae gollyngiad mewnol yn symptom arall, lle rydych chi'n colli pwysau neu'n gweld drifft silindr hyd yn oed gyda'r falf i fod yn y ganolfan dan glo. Mae'r materion hyn fel arfer yn golygu bod halogiad wedi sgorio'r sbŵl neu'r corff falf, gan greu llwybrau gollwng.
Mae problemau trydanol fel arfer yn syml. Mae dim foltedd yn golygu gwirio eich system wifrau a rheoli. Mae foltedd neu bolaredd anghywir (ar gyfer solenoidau DC) yn golygu efallai na fydd y falf yn symud yn ddibynadwy. Mae coiliau wedi'u chwythu yn ymddangos fel cylchedau agored neu wrthiant isel iawn. Mae ailosod coil yn ddigon syml gan eu bod yn edafu allan o'r corff falf.
Mae difrod mecanyddol yn llai cyffredin ond gall ddigwydd. Bydd ffynhonnau dychwelyd wedi'u torri yn atal y sbŵl rhag canoli. Ni fydd pinnau solenoid wedi'u difrodi yn gwthio'r sbŵl yn iawn. Mae'r rhain fel arfer yn gofyn am ailosod neu ailadeiladu falf yn hytrach na thrwsio syml.
Ystyriaethau Gosod

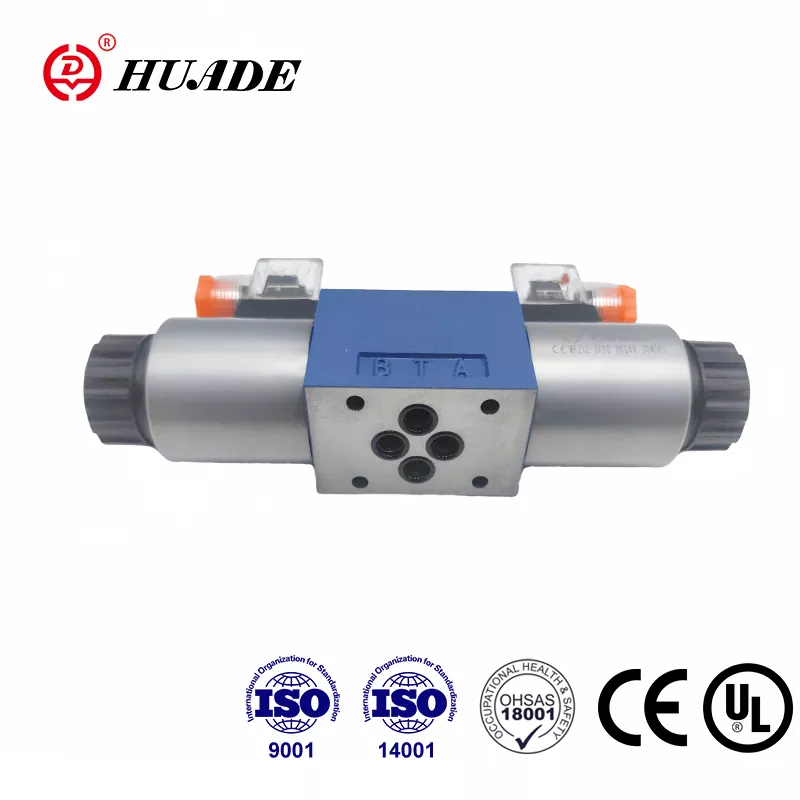

Mae mowntio 4WE 10 J yn iawn yn dechrau gydag arwyneb mowntio glân, gwastad. Mae'r bolltau falf i is-blat neu fanifold gan ddefnyddio'r pedwar bollt M6 hynny y soniasom amdanynt yn gynharach. Mae gwastadrwydd arwyneb yn bwysig oherwydd bod yn rhaid i'r modrwyau O sy'n selio pob porthladd gywasgu'n gyfartal. Gall unrhyw warping neu malurion greu llwybrau gollwng.
Torque hynny bolltau mowntio i 15 Newton-metr, dim mwy, dim llai. Rhy ychydig ac efallai y byddwch chi'n cael gollyngiadau allanol. Gormod ac rydych mewn perygl o ystumio'r corff falf, a all achosi i'r sbŵl rwymo. Defnyddiwch wrench torque, nid dyfalu.
Mae angen rhoi sylw i gysylltiadau trydanol hefyd. Gwnewch yn siŵr eich bod yn cysylltu â'r terfynellau foltedd cywir. Yn nodweddiadol mae gan y falf stribed terfynell neu gysylltydd ar gyfer pob solenoid, ynghyd â chysylltiad daear. Mae'r cysylltiad daear hwnnw'n orfodol ar gyfer diogelwch a gall hefyd leihau sŵn trydanol yn eich system reoli.
Dylai'r falf rheoli cyfeiriadol gael ei gyfeirio gyda'r solenoidau yn pwyntio i fyny pan fo modd. Mae hyn yn helpu i atal cronni lleithder yn y cysylltiadau trydanol. Os oes rhaid i chi ei osod yn wahanol, ystyriwch ychwanegu esgidiau neu orchuddion i amddiffyn y terfynellau trydanol.
Cymharu Dewisiadau Amgen
Nid y 4WE 10 J yw'r unig falf rheoli cyfeiriadol NG10 sydd ar gael. Mae Parker yn gwneud y gyfres D3W, sy'n cynnig manylebau tebyg. Mae gan Eaton Vickers y gyfres DG4V-5. Mae HYDAC yn cynhyrchu falfiau NG10 a all gymryd lle mewn llawer o gymwysiadau. Felly pam y gallech chi ddewis y Rexroth o hyd?
Mae gallu llif yn un ffactor. Mae'r 4WE 10 J yn 160 litr y funud mewn fersiynau DC yn ymylu ar rai cystadleuwyr. Mae amser ymateb yn gystadleuol ar 45 i 70 milieiliad ar gyfer egni. Mae'r dyluniad solenoid pin gwlyb gyda choiliau symudadwy, y gellir eu cylchdroi yn cynnig manteision cynnal a chadw ymarferol. Mae Rexroth hefyd yn cynnig amrywiaeth ehangach o batrymau sbŵl ac opsiynau o fewn y gyfres 4WE 10, gan roi mwy o hyblygrwydd i chi i gyd-fynd â'ch union anghenion.
O ran pris, mae'r falfiau hyn yn yr un maes peli. Efallai y byddwch chi'n talu unrhyw le o 950 i 1,050 o ddoleri'r UD am gyfluniad cyffredin. Mae'r prisio hwnnw'n adlewyrchu ansawdd gradd ddiwydiannol a'r beirianneg sy'n mynd i mewn i gynnal cliriadau tynn a pherfformiad dibynadwy.
Mae'r gwahaniaeth gwirioneddol yn aml yn dibynnu ar yr hyn yr ydych eisoes yn ei ddefnyddio yn eich system. Os yw'ch offer eisoes wedi'i adeiladu o amgylch cydrannau Rexroth, mae cadw at y 4WE 10 J yn cynnal cysondeb mewn rhestr eiddo rhannau a chynefindra technegydd. Os ydych chi'n gweithio gyda systemau Parker neu Eaton, efallai y bydd eu systemau cyfatebol yn integreiddio'n fwy llyfn.
Cyrchu ac Argaeledd
Mae dod o hyd i 4WE 10 J yn gyffredinol yn syml. Mae ffurfweddiadau cyffredin fel yr R900589988 (fersiwn 24 VDC) fel arfer mewn stoc mewn dosbarthwyr diwydiannol. Mae gan Rexroth siop ar-lein swyddogol lle gallwch brynu'n uniongyrchol. Mae llwyfannau cyflenwi diwydiannol fel Alibaba yn cynnig falfiau Rexroth gwirioneddol a dewisiadau amgen cydnaws, er bod angen i chi wirio'r hyn rydych chi'n ei gael mewn gwirionedd.
Mae amseroedd arweiniol yn amrywio yn dibynnu ar y ffurfweddiad. Efallai y bydd eitemau stoc yn cael eu cludo o fewn ychydig ddyddiau. Gallai archebion arbennig gydag opsiynau anarferol gymryd sawl wythnos. Os ydych chi'n cynnal a chadw offer critigol, mae cadw falf sbâr wrth law yn gwneud synnwyr o ystyried y gost gymharol isel o'i gymharu ag amser segur.
Byddwch yn ymwybodol bod cyfresi hŷn fel y 3X wedi dod i ben. Os ydych chi'n disodli falf cyfres 3X, gallwch chi uwchraddio i'r gyfres 5X, sef y fersiwn gynhyrchu gyfredol. Mae'r rhyngwyneb mowntio a'r gweithrediad sylfaenol yn aros yr un fath, er y gallai fod mân wahaniaethau mewn opsiynau neu fanylebau perfformiad.
Ei Gwneud yn Olaf
Daw'r bywyd mwyaf posibl o'ch falf rheoli cyfeiriadol i lawr i ychydig o arferion allweddol. Yn gyntaf a'r pwysicaf: cynnal hylif hydrolig glân. Nid yw'r hidliad 10-micron hwnnw y buom yn siarad amdano'n gynharach yn ddewisol os ydych chi eisiau gwasanaeth dibynadwy. Newidiwch eich hidlwyr yn rheolaidd a gwyliwch am ostyngiad mewn pwysau ar draws yr elfen hidlo.
Yn ail, gwiriwch fod y patrwm sbwlio J yn cyd-fynd â'ch cais mewn gwirionedd. Os ydych chi'n defnyddio pwmp dadleoli sefydlog heb falf dadlwytho, gallai'r ganolfan sydd wedi'i rhwystro achosi problemau. Bydd y pwmp yn dod i ben yn erbyn y porthladdoedd sydd wedi'u blocio, gan greu gwres a gwastraffu ynni. Mae sbŵl J yn gweithio orau gyda phympiau neu systemau dadleoli amrywiol sydd â gallu dadlwytho ar wahân.
Yn drydydd, defnyddiwch y gwrthwneud â llaw yn ystod diagnosteg, nid fel dull gweithredu rheolaidd. Mae'r pinnau gwrthwneud hynny yno ar gyfer datrys problemau a chynnal a chadw, nid defnydd cynhyrchu dyddiol. Gall morthwylio dro ar ôl tro ar y gwrthwneud niweidio'r mecanwaith dros amser.
Yn bedwerydd, rhowch sylw i bwysau gweithredu a llif eich system. Nid yw'r ffaith bod y 4WE 10 J yn gallu trin 350 bar a 160 litr y funud yn golygu y dylech ei redeg ar y terfynau hynny'n barhaus. Bydd gweithredu yng nghanol yr amlen perfformiad yn hytrach nag ar yr eithafion yn ymestyn oes y gwasanaeth.
Yn olaf, pan fydd gennych fethiant, peidiwch â thaflu coil solenoid newydd heb ymchwilio i pam y methodd. Nid yw coiliau fel arfer yn methu ar eu pen eu hunain. Maent yn methu oherwydd bod y sbŵl yn sownd a'r coil yn gorboethi, neu oherwydd problemau trydanol yn eich system reoli. Trwsiwch yr achos sylfaenol, nid y symptom yn unig.
Y Llinell Isaf
Mae falf rheoli cyfeiriadol Rexroth 4WE 10 J yn cynrychioli degawdau o esblygiad hydrolig diwydiannol. Nid yw'n ffansi nac yn uwch-dechnoleg yn ôl safonau heddiw, ond mae'n gwneud ei waith yn ddibynadwy pan gaiff ei gymhwyso a'i gynnal yn briodol. Mae'r patrwm sbwlio J gyda chanolfan wedi'i blocio yn rhoi daliad llwyth positif i chi. Mae maint NG10 yn delio â llif a phwysau sylweddol. Mae'r dyluniad solenoid pin gwlyb yn cydbwyso perfformiad â mynediad cynnal a chadw ymarferol.
Os ydych chi'n dylunio system hydrolig newydd sydd angen rheolaeth gyfeiriadol gyda gallu dal, neu os ydych chi'n amnewid falf sydd wedi treulio mewn offer presennol, mae'r 4WE 10 J yn haeddu ystyriaeth. Gwnewch yn siŵr eich bod yn nodi'r gyfres gywir (5X ar gyfer cynhyrchu cyfredol), y foltedd solenoid cywir, a deunydd sêl priodol ar gyfer eich hylif. Rhowch sylw i hidlo o'r diwrnod cyntaf, a byddwch yn cael blynyddoedd o wasanaeth dibynadwy gan y falfiau hyn.
Nid yw deall sut mae eich falf rheoli cyfeiriadol yn gweithio a beth sydd ei angen arni i gadw'n iach yn gymhleth. Mae'n gofyn am roi sylw i'r manylion sydd o bwys: hylif glân, foltedd cywir, cymhwysiad cywir, a chynnal a chadw rheolaidd. Sicrhewch y rheini'n iawn, a bydd y 4WE 10 J yn cadw eich hydroleg i lifo lle mae angen iddynt fynd, pan fydd angen iddynt fynd yno.
