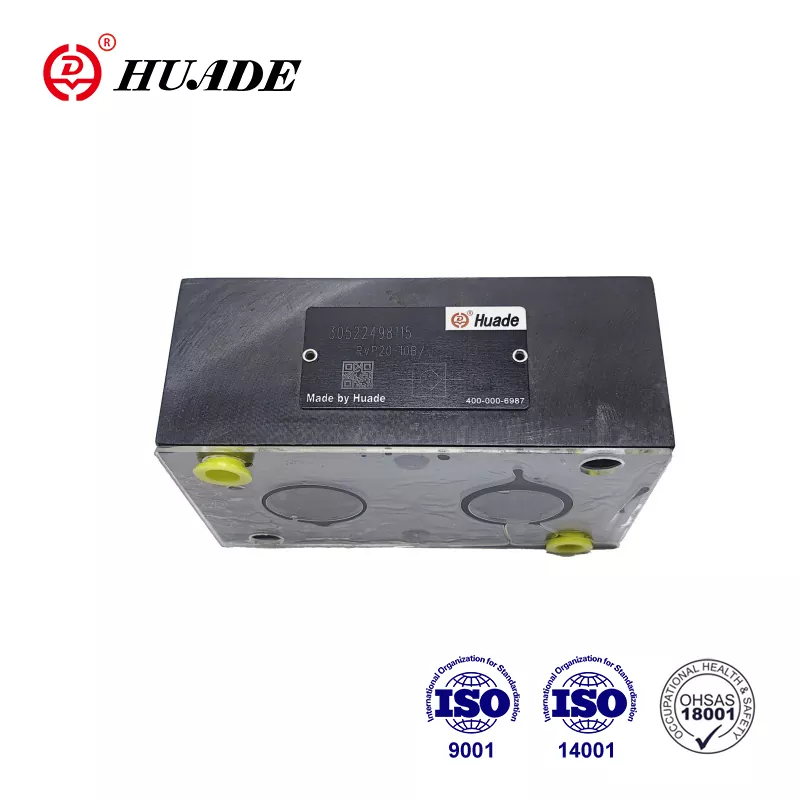

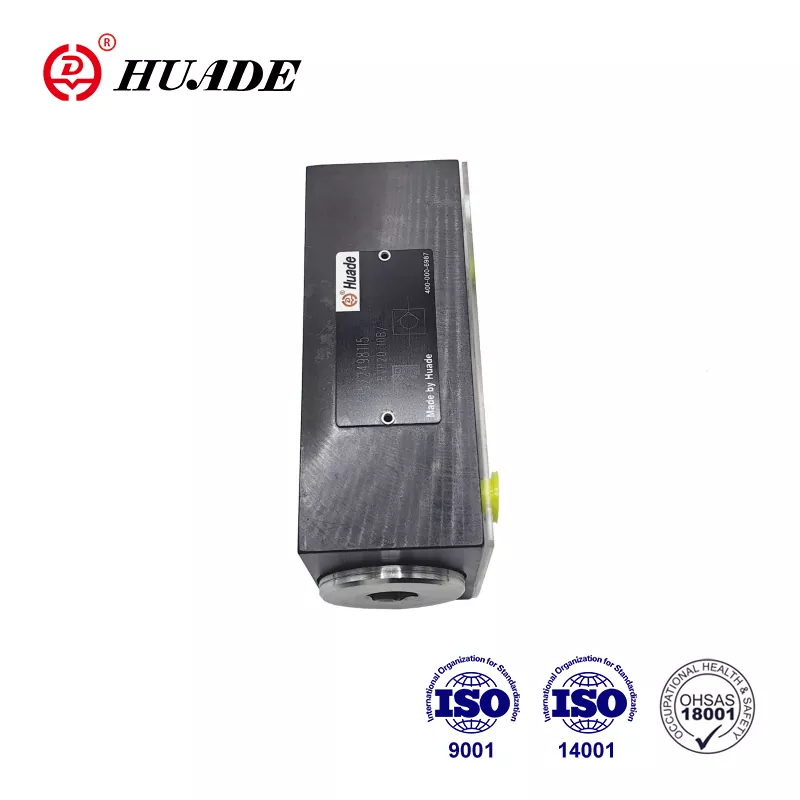

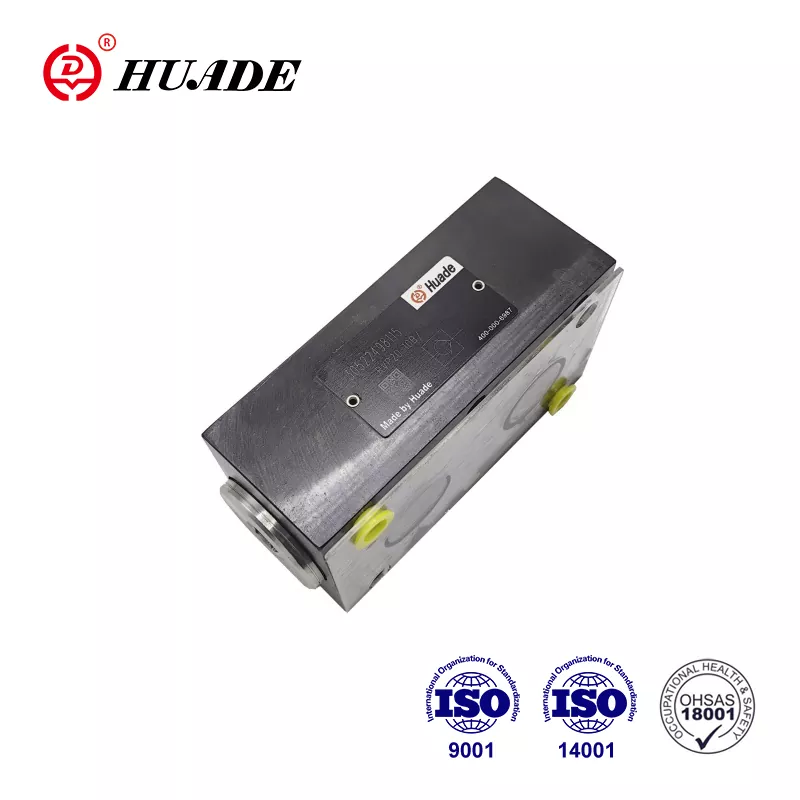

Gwiriwch y falf RVP 20

Cydweithrediad â Rexroth Am yr eildro ym 1995, gall Falf Gwirio Perfformiad Uchel Huade RVP 20 ddisodli'r un falf math a gynigir gan Rexroth yn llwyr. Mae'r pris yn fwy rhesymol. Mae gan bob Falf Gwirio Huade® RVP 20 warant blwyddyn. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac ISO45001. Defnyddir falfiau gwirio Huade® yn helaeth mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, ac ati. Mae hwn yn hen frand yn Tsieina.

Paramedr Cynnyrch y Falf Gwirio RVP 20

Nodwedd cynnyrch a chymhwyso'r falf gwirio RVP 20

Nodweddion:

▶ Cysylltiad is -blat

▶ Cau heb ollyngiadau i un cyfeiriad

Cais:

Defnyddir y falf wirio RVP 20 yn bennaf wrth allfa'r pwmp fel falf pwysau cefn a falf ffordd osgoi.

Manylion Cynhyrchu'r Falf Wirio RVP 20

Mae gan y math falf gwirio RVP 20 y dasg o, yn ddelfrydol, yn cau gollyngiad llif yn rhydd i un cyfeiriad ac i ganiatáu llif rhydd i'r cyfeiriad arall. Mae'r diagram strwythur fel a ganlyn. Yn y bôn, mae'n cynnwys y tai (1), poppet (2) Gwanwyn cywasgu (3), a sedd y gwanwyn (4). Mae strôc y poppet (2), sy'n cael ei dywys ar ei ddiamedr allanol, wedi'i gyfyngu gan stop mecanyddol. Mae'r gwanwyn cywasgu adeiledig (3) yn cefnogi'r mudiad cau. Ar ben hynny mae'r gwanwyn cywasgu (3) yn dal y poppet (2) yn y safle caeedig hyd yn oed pan nad oes llif trwy'r falf.

Symbol

Diagram strwythur

①housing ②poppet ③spring ④spring sedd

Rhybudd o Wirio Falf RVP 20

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3. Cynhyrchion heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a'u defnyddio yn unol â'r paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf i 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
