Pan fyddwch chi'n gweithio gyda systemau hydrolig, gall dewis y falf rheoli cyfeiriad cywir wneud byd o wahaniaeth. Mae falf rheoli cyfeiriadol Rexroth 4WE 10 D wedi dod yn ddewis dibynadwy ar gyfer llawer o gymwysiadau diwydiannol, ac mae rhesymau da pam mae peirianwyr yn dod yn ôl ato o hyd.
Beth Sy'n Gwneud y 4WE 10D yn Arbennig
Mae'r Rexroth 4WE 10 D yn falf rheoli cyfeiriadol a weithredir gan solenoid sy'n rheoli sut mae hylif hydrolig yn llifo trwy system. Meddyliwch amdano fel rheolydd traffig ar gyfer olew neu hylifau hydrolig eraill. Pan fydd trydan yn llifo trwy ei coiliau, mae'r falf yn symud safle ac yn ailgyfeirio hylif i wahanol rannau o'ch peiriannau.
Mae'r falf hon yn cyd-fynd â safon maint NG10, a elwir hefyd yn CETOP 5 neu ISO 4401-05. Yr hyn y mae hyn yn ei olygu yn ymarferol yw y gall drin pwysau difrifol a chyfraddau llif tra'n dal i osod patrymau mowntio safonol y mae'r rhan fwyaf o systemau hydrolig yn eu defnyddio.
Mae'r rhifau yn ei enw yn dweud gwybodaeth bwysig wrthych. Mae'r "4" yn golygu bod ganddo bedwar prif borthladd lle mae hylif yn mynd i mewn ac allan. Mae'r "WE" yn nodi ei fod yn falf gyfeiriadol a weithredir gan solenoidau. Mae'r "10" yn cyfeirio at ei faint enwol, ac mae'r "D" yn disgrifio cyfluniad sbŵl penodol sy'n pennu sut mae'r falf yn ymddwyn pan fydd yn ei safle niwtral.
Galluoedd Pwysedd a Llif
Un o nodweddion amlwg y falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth yw ei allu i drin pwysedd uchel. Gall y prif borthladdoedd gweithio reoli hyd at 350 bar, sy'n cyfateb i tua 5,076 PSI. Dyna ddigon o bwysau i ymdopi â thasgau diwydiannol anodd heb dorri chwys.
Ar gyfer cynhwysedd llif, gall y falf hon drin rhwng 120 a 160 litr y funud yn dibynnu ar yr amrywiad model penodol. Mae hynny tua 32 i 42 galwyn y funud mewn mesuriadau Americanaidd. Mae'r ystod hon yn rhoi hyblygrwydd i chi gydweddu'r falf ag anghenion eich system heb or-faint neu dan-sizing eich cydrannau.
Mae gan y porthladd dychwelyd derfyn pwysau is, fel arfer tua 210 bar. Mae hyn yn bwysig oherwydd os ydych chi'n dylunio system, mae angen i chi sicrhau nad yw eich llinell ddychwelyd yn cronni gormod o bwysau. Fel arall, gallech niweidio mecanwaith gwanwyn y falf neu bwysleisio'r tai y tu hwnt i'w derfynau dylunio.
Y Dyluniad Solenoid Gwlyb-Pin
Mae'r 4WE 10 D yn defnyddio'r hyn a elwir yn ddyluniad solenoid pin gwlyb, ac mae'r nodwedd hon yn haeddu rhywfaint o sylw. Yn y gosodiad hwn, mae gwialen gwthio'r solenoid yn eistedd mewn olew hydrolig yn hytrach na chael ei selio'n llwyr oddi wrtho.
Mae'r dewis dylunio hwn yn dod â nifer o fanteision ymarferol. Mae'r olew hydrolig yn gweithredu fel oerydd, gan dynnu gwres i ffwrdd o'r coil trydanol. Mae hyn yn helpu'r solenoid i bara'n hirach a gweithio'n fwy dibynadwy, yn enwedig pan fyddwch chi'n beicio'r falf yn aml. Mae'r olew hefyd yn iro'r rhannau symudol, sy'n lleihau traul dros amser.
O safbwynt cynnal a chadw, mae solenoidau pin gwlyb yn gyfleus. Gallwch chi gyfnewid y coil heb orfod draenio'r system hydrolig na thorri i mewn i siambrau pwysau wedi'u selio. Mae hyn yn arbed amser yn ystod atgyweiriadau ac yn lleihau'r siawns o halogi'ch hylif hydrolig. Gall y coil hyd yn oed gylchdroi 90 neu 360 gradd i ffitio mannau gosod tynn, sy'n rhoi mwy o opsiynau i chi wrth osod y falf.
Newid Cyflymder a Rheoli Gwlychu
Pan fyddwch chi'n bywiogi'r falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth gyda phŵer DC, fel arfer mae'n newid mewn 45 i 70 milieiliad wrth ei droi ymlaen, a 35 i 45 milieiliad wrth ddiffodd. Mae'r amseroedd ymateb hyn yn gweithio'n dda ar gyfer y rhan fwyaf o anghenion awtomeiddio diwydiannol.
Yr hyn sy'n gosod y falf hon ar wahân i lawer o gystadleuwyr yw ei nodwedd dampio addasadwy. Mae rhai fersiynau yn gadael i chi arafu pa mor gyflym y mae'r sbŵl yn symud wrth newid safle. Trwy ddefnyddio sgriwiau throtl addasadwy neu orifices sefydlog, gallwch ymestyn yr amser newid i dros 100 milieiliad os oes angen.
Pam fyddech chi eisiau falf arafach? Mewn systemau gyda silindrau mawr neu lwythi trwm, gall newidiadau cyfeiriad ar unwaith greu pigau pwysau sy'n morthwylio trwy'ch pibellau a'ch ffitiadau. Gall y ffenomen hon, a elwir weithiau'n forthwyl dŵr, niweidio cydrannau a byrhau oes eich system. Mae'r lleithder adeiledig yn helpu i lyfnhau'r trawsnewidiadau hyn heb fod angen atalyddion sioc ar wahân yn eich pibellau.
Gall y falf drin hyd at 15,000 o gylchoedd newid yr awr, sy'n ei gwneud yn addas ar gyfer llinellau cynhyrchu cyflym lle mae angen i'r falf agor a chau dro ar ôl tro trwy gydol y dydd.
Ffurfweddiadau Sbwlio a Rhesymeg Weithredu
Mae'r "D" yn y dynodiad 4WE 10 D yn cyfeirio at symbol sbŵl penodol, ond mae Rexroth yn cynnig y llwyfan falf hwn gyda llawer o wahanol gyfluniadau sbwlio. Gallwch ei gael mewn ffurfweddiadau 4/3 (pedwar porthladd, tri safle) neu 4/2 setup (pedwar porthladd, dau safle), ymhlith opsiynau eraill.
Mae pob math o sbŵl yn creu gwahanol lwybrau llif pan fo'r falf yn ei safle niwtral neu ganol. Mae rhai ffurfweddiadau'n cau pob porthladd wrth ddad-egnïo, sy'n dal silindrau yn eu lle. Mae eraill yn cysylltu'r pwmp i'r tanc, sy'n dadlwytho'r pwmp ac yn arbed ynni. Mae'r dewis yn dibynnu ar yr hyn y mae angen i'ch system ei wneud pan nad yw'r falf wedi'i newid yn weithredol.
Daw'r falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth mewn fersiynau gwanwyn-dychwelyd a chadw. Mae falfiau dychwelyd y gwanwyn yn mynd yn ôl i'w cartref yn awtomatig pan fyddwch chi'n torri pŵer, sy'n aml yn bwysig ar gyfer diogelwch. Mae fersiynau cadw yn aros yn eu safle olaf nes i chi anfon signal arall, sy'n gweithio'n well ar gyfer cymwysiadau lle mae angen i chi ddal rhywbeth yn ei le yn ystod toriadau pŵer.
Manylebau Trydanol
Mae'r falf hon yn gweithio gydag ystod eang o systemau trydanol. Gallwch ei archebu gyda folteddau DC o 12V yr holl ffordd hyd at 230V, neu gyda gwahanol opsiynau foltedd AC. Mae'r solenoid DC safonol yn defnyddio tua 30 i 35 wat o bŵer.
Daw'r cysylltiadau trydanol mewn gwahanol arddulliau, gan gynnwys cysylltwyr plwg sy'n bodloni safonau DIN. Mae gan y falf sgôr amddiffyn IP65, sy'n golygu y gall drin chwistrell llwch a dŵr heb broblemau. Mae'r inswleiddiad yn cwrdd â safonau Dosbarth F VDE, felly mae'n addas ar gyfer amgylcheddau diwydiannol lle mae diogelwch trydanol yn bwysig.
Ar gyfer datrys problemau neu weithredu brys, mae llawer o fersiynau'n cynnwys opsiynau diystyru â llaw. Mae'r rhain yn gadael i chi newid y falf yn fecanyddol pan fyddwch chi'n sefydlu system neu angen symud rhywbeth yn ystod methiant pŵer.
Ble Mae'r Falf Hon yn Cael Ei Ddefnyddio
Mae'r 4WE 10 D yn ymddangos mewn llawer o wahanol ddiwydiannau oherwydd ei fod yn cydbwyso perfformiad â dibynadwyedd. Mewn cymwysiadau morol, fe welwch ei fod yn rheoli systemau llywio ar longau, yn rheoli craeniau sy'n llwytho ac yn dadlwytho cargo, ac yn addasu propelwyr traw amrywiol. Mae'r amgylcheddau hyn yn galw am falfiau a all redeg yn barhaus mewn amodau garw, ac mae dyluniad Rexroth yn dal i fyny'n dda i aer halen a dirgryniad.
Mae cyfleusterau gweithgynhyrchu yn defnyddio'r falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth mewn offer peiriant, offer mowldio chwistrellu, a gweisg ffurfio metel. Mae'r gallu amledd newid uchel yn ei gwneud yn ddefnyddiol ar gyfer cynhyrchu awtomataidd lle mae'r falf yn cylchdroi filoedd o weithiau fesul shifft. Mae'r addasiad dampio yn helpu i atal difrod sioc i gydrannau manwl gywir yn y peiriannau hyn.
Mae offer adeiladu a symudol hefyd yn dibynnu ar y platfform falf hwn, er bod y cymwysiadau hynny'n aml yn defnyddio amrywiadau ychydig yn wahanol sydd wedi'u optimeiddio ar gyfer hydrolig symudol.
Cynnal a Chadw a Glanweithdra Hylif
Fel y rhan fwyaf o gydrannau hydrolig manwl gywir, mae angen olew glân ar y 4WE 10 D i weithio'n iawn. Mae'r cliriadau rhwng y sbŵl a'r corff falf yn cael eu mesur mewn micromedrau, a gall gronynnau baw achosi traul a gollyngiadau mewnol yn eithaf cyflym.
Mae Rexroth yn nodi y dylai'r hylif hydrolig fodloni safonau glendid Dosbarth 9 NAS 1638. Bydd angen system hidlo dda arnoch gyda chymhareb beta o 75 o leiaf ar gyfer gronynnau 10-micron. Gallai hyn swnio'n rhy llym, ond pan fyddwch chi'n rhedeg 15,000 o gylchoedd yr awr, mae difrod halogiad yn cynyddu'n gyflym.
Mae cynnal a chadw rheolaidd yn cynnwys gwirio glendid hylif, archwilio am ollyngiadau, ac o bryd i'w gilydd amnewid citiau seliau. Mae'r citiau sêl fel arfer yn cynnwys naw O-ring ac yn dod gyda rhifau rhan fel R961006886 ar gyfer cyfresi mwy newydd. Oherwydd y dyluniad pin gwlyb, gallwch yn aml ailosod y coil solenoid heb ddadosod mawr, sy'n cadw amser segur yn fyr.
Cymharu ag Opsiynau Eraill
Mae'r falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth yn cystadlu â falfiau o Parker, Eaton, a gweithgynhyrchwyr mawr eraill yn y categori NG10. Mae cyfres D3W Parker yn cynnig graddfeydd pwysau tebyg o gwmpas 345 bar. Mae cyfres DG4V-5 Eaton hefyd yn gweithredu mewn ystodau pwysau tebyg, er bod manylebau'n amrywio yn ôl model.
Yr hyn sy'n gwneud i opsiwn Rexroth sefyll allan yn bennaf yw'r gallu dampio integredig hwnnw. Er bod gweithgynhyrchwyr eraill yn gwneud falfiau cadarn ac ymatebol, nid yw llawer ohonynt yn cynnwys ataliad sioc adeiledig. Os oes angen y nodwedd honno arnoch, byddai'n rhaid i chi ychwanegu sbardunau neu glustogau allanol i'ch system, sy'n cymryd lle ac yn ychwanegu cymhlethdod.

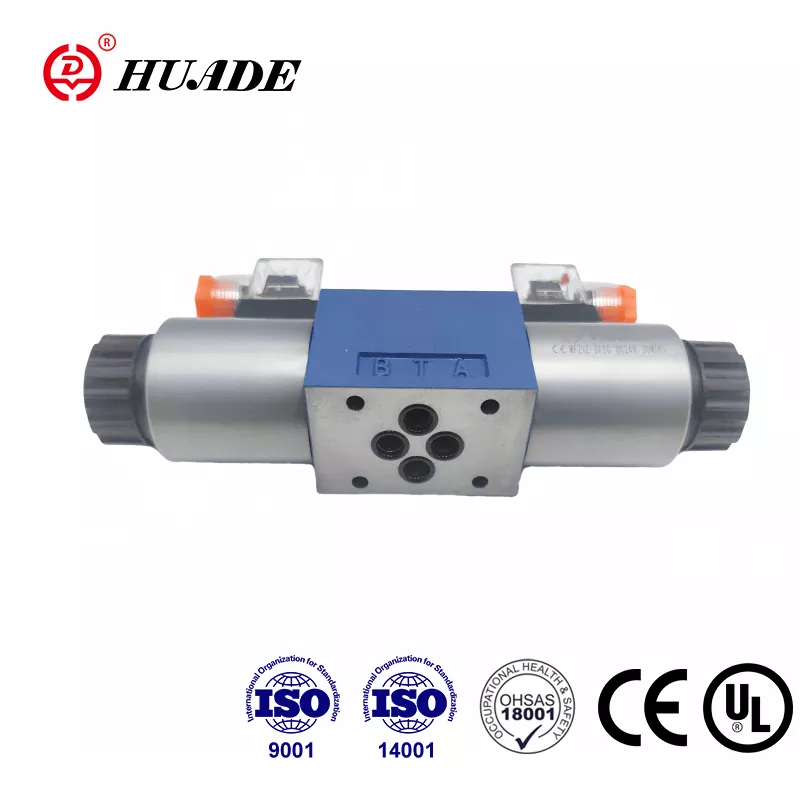

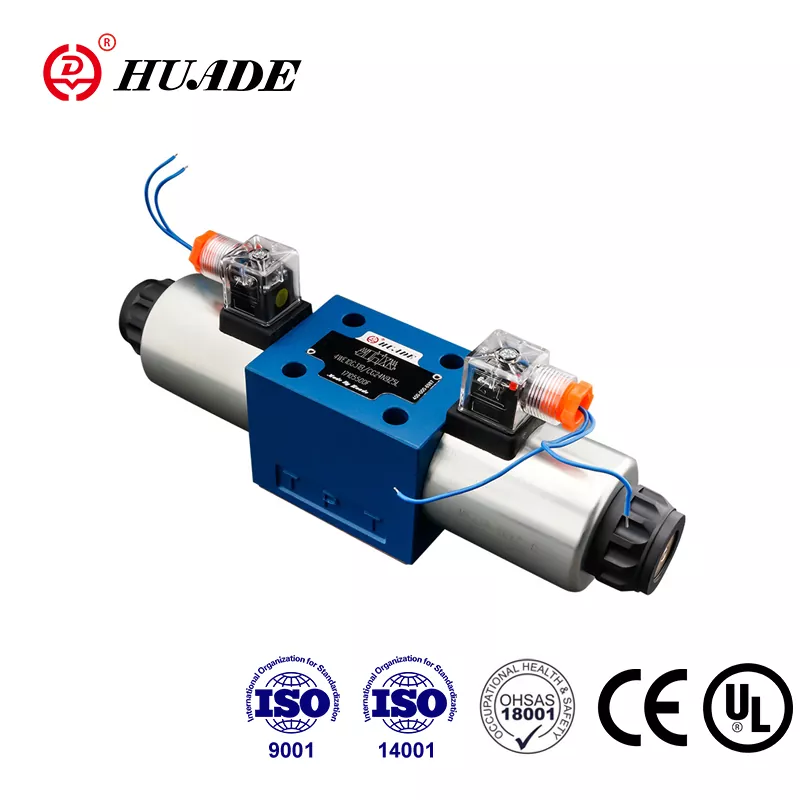

Mae yna hefyd ddewisiadau amgen cydnaws gan gwmnïau fel Huade sy'n dilyn yr un safonau mowntio ac yn cynnig prisiau is. Gall y rhain weithio'n dda ar gyfer cymwysiadau llai hanfodol, ond dylech gymharu'r manylebau perfformiad gwirioneddol yn ofalus, yn enwedig cyfraddau llif uchaf a data gwydnwch hirdymor.
Ystyriaethau Gosod
Mae'r 4WE 10 D yn mowntio i is-blat gan ddefnyddio'r patrwm safonol ISO 4401-05. Mae'r tyllau bollt wedi'u gosod rhwng 80 a 32 milimetr rhyngddynt, sy'n cyfateb i safon y diwydiant ar gyfer y dosbarth maint hwn. Mae'r safoni hwn yn golygu y gallwch chi gyfnewid yn aml rhwng falfiau gweithgynhyrchwyr gwahanol heb ailgynllunio'ch manifold neu'ch is-blat.
Wrth osod y falf, rhowch sylw i'r marciau porthladd. Mae Porth P yn cysylltu â'ch pwmp, mae porthladdoedd A a B yn mynd at eich actuator, ac mae porthladd T yn dychwelyd i'r tanc. Bydd cael y rhain yn ôl yn gwneud i'ch system weithredu'n anghywir a gallai niweidio offer.
Gall y falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth weithredu mewn tymheredd amgylchynol o negyddol 15 gradd Celsius hyd at 70 gradd Celsius. Mae'r tymheredd hylif hydrolig yn effeithio ar amseroedd newid oherwydd bod gludedd olew yn newid gyda thymheredd. Os yw eich system yn rhedeg mewn oerfel neu wres eithafol, efallai y bydd angen i chi roi cyfrif am hyn yn eich cyfrifiadau amseru.
Amrywiadau Arbennig ar gyfer Ardaloedd Peryglus
Ar gyfer ceisiadau mewn atmosfferau ffrwydrol, mae Rexroth yn cynnig fersiynau ardystiedig ATEX o'r falf hon. Mae'r gyfres WE...XE yn gweithio mewn amgylcheddau Parth 2 lle gallai nwyon neu lwch ffrwydrol fod yn bresennol ond nad oes disgwyl iddynt fel arfer. Mae'r gyfres WE...XN yn ymdrin ag amodau Parth 3 gyda risgiau ffrwydrad is.
Mae'r amrywiadau atal ffrwydrad hyn yn defnyddio dyluniadau coil arbennig a chlostiroedd amddiffynnol sy'n atal ffynonellau tanio. Os ydych chi'n gweithio mewn cyfleusterau petrocemegol, gweithrediadau mwyngloddio, neu lwyfannau alltraeth, bydd angen y fersiynau ardystiedig hyn arnoch i fodloni rheoliadau diogelwch.
Diogelu Eich System ar gyfer y Dyfodol
Wrth i systemau diwydiannol ddod yn fwy awtomataidd a chysylltiedig, mae cael galluoedd diagnostig yn dod yn fwy gwerthfawr. Er bod y 4WE 10 D sylfaenol yn falf ar-off syml, mae Rexroth yn cynnig platfform wedi'i uwchraddio o'r enw cyfres 4WEH 10 sy'n ychwanegu monitro sefyllfa ac addasiad strôc electronig.
Mae'r fersiynau uwch hyn yn defnyddio'r un dyluniad corff falf a sbŵl â'r 4WE 10 D safonol, ond maent yn cynnwys synwyryddion sy'n dweud wrthych ble mae'r sbŵl wedi'i leoli. Mae'r adborth hwn yn helpu gyda chynnal a chadw rhagfynegol a monitro cyflwr. Os ydych chi'n adeiladu system sydd angen bodloni safonau Diwydiant 4.0 neu sydd angen ardystiad diogelwch swyddogaethol, mae'r platfform 4WEH yn rhoi llwybr uwchraddio i chi heb newid eich dyluniad cylched hydrolig sylfaenol.
Gwneud y Dewis Cywir
Mae'r falf rheoli cyfeiriadol 4WE 10 D ar gyfer Rexroth yn cynrychioli tir canol cadarn rhwng perfformiad ac ymarferoldeb. Mae'n delio â phwysau uchel a chyfraddau llif heb gael ei or-beiriannu ar gyfer cymwysiadau syml. Mae'r dyluniad solenoid pin gwlyb yn gwneud cynnal a chadw yn syml, ac mae'r nodwedd dampio addasadwy yn helpu i amddiffyn systemau sensitif rhag sioc hydrolig.
Pan fyddwch chi'n nodi'r falf hon, gwnewch yn siŵr eich bod chi'n deall pa gyfres rydych chi'n ei chael. Mae gan y gyfres 3X a 5X rai gwahaniaethau mewn graddfeydd pwysau uchaf, gyda fersiynau 5X mwy newydd yn cyrraedd 350 bar o gymharu â 315 bar ar gyfer rhai amrywiadau hŷn. Os ydych chi'n defnyddio coiliau foltedd uchel fel 96V neu 205V DC, cofiwch fod angen i chi leihau'r llif uchaf o ddeg y cant i osgoi gorboethi'r solenoid.
Yr allwedd i fywyd gwasanaeth hir yw cynnal glendid hylif priodol a dilyn y safonau hidlo a argymhellir. Nid yw hyn yn ddewisol os ydych chi am i'r falf gyrraedd ei oes weithredol ddisgwyliedig. Gyda rheolaeth hylif dda ac ailosod morloi cyfnodol, gall y falfiau hyn ddarparu miliynau o gylchoedd mewn gwasanaeth diwydiannol.
P'un a ydych chi'n dylunio system newydd neu'n disodli falf sy'n bodoli eisoes, mae'r 4WE 10 D yn cynnig dibynadwyedd profedig gyda digon o hyblygrwydd i ffitio llawer o wahanol gymwysiadau. Mae ei batrwm mowntio safonol a'i ystod eang o gyfluniadau sbŵl yn golygu y gallwch chi fel arfer ddod o hyd i fersiwn sy'n cyfateb i'ch anghenion heb addasiadau personol.
