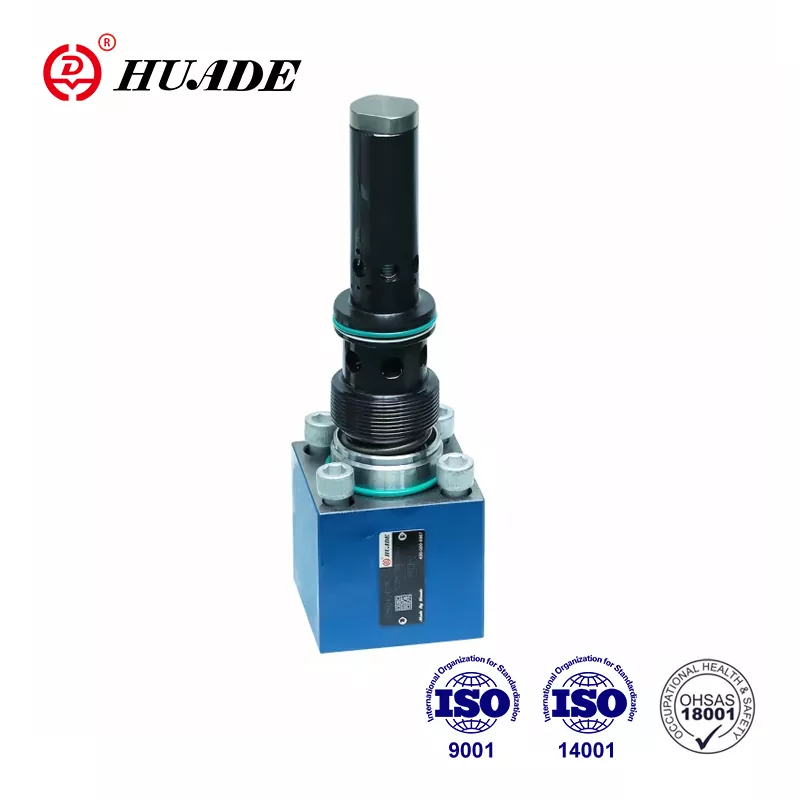

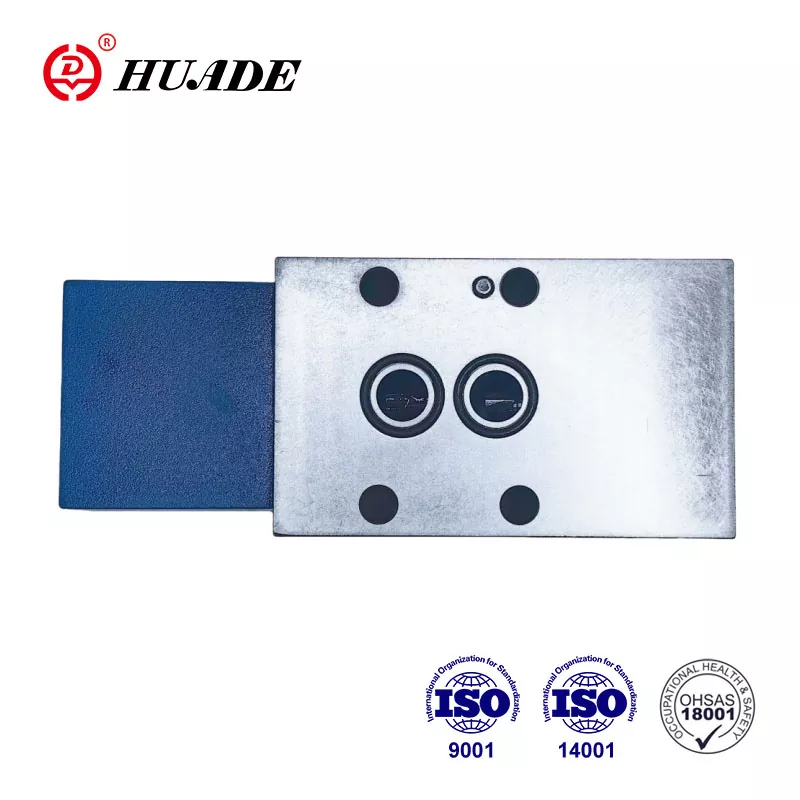

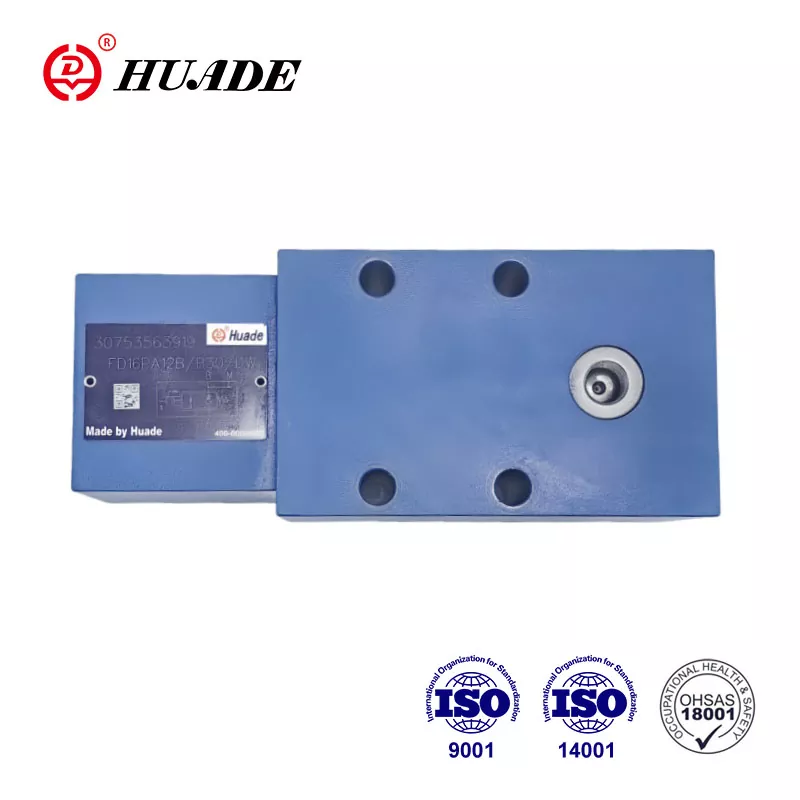

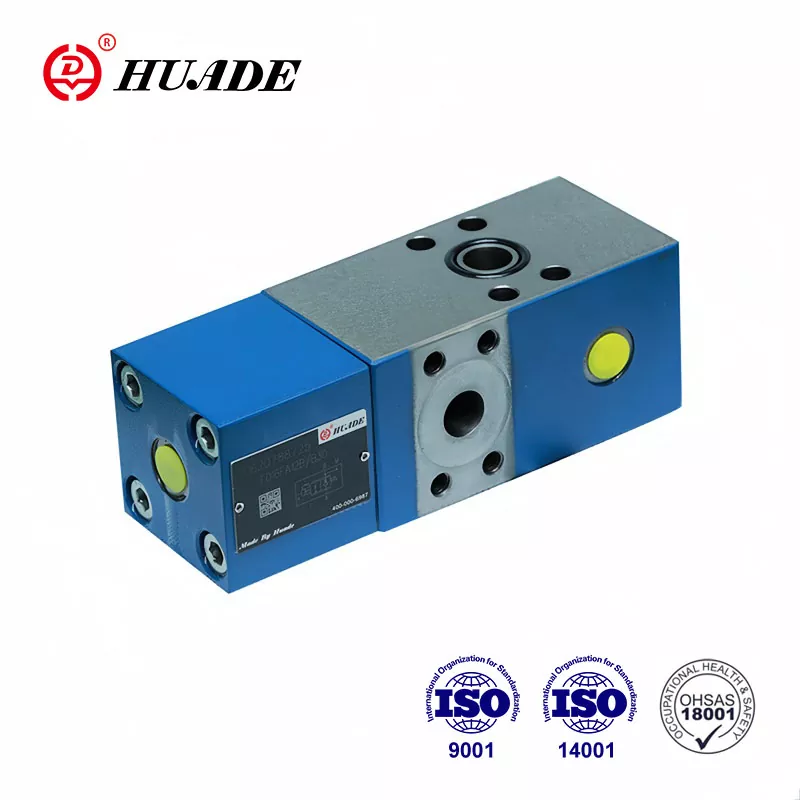

Falf Gwirio-Q-Meter FD 32

Gellir defnyddio falf gwirio-Q-metr Huade® FD 32 mewn amrywiol systemau hydrolig i reoli'r llif. Maent yn gystadleuol gyda chynhyrchion adnabyddus o ansawdd da a phris is. Mae'r ddau gydweithrediad hirdymor â Rexroth yn galluogi falfiau llif a gynhyrchir gan Huade Hydraulic i gyrraedd yr un lefel â chynhyrchion Rexroth. Gyda'r pwyntiau gwerthu unigryw hyn, mae falfiau gwirio-Q Huade® eisoes yn boblogaidd ymhlith defnyddwyr Tsieineaidd.

Paramedr cynnyrch Falf Check-Q-Meter FD 32

Nodwedd Cynnyrch A Chymhwyso Falf Gwirio-Q-Meter FD 32

Nodweddion:

▶ Patrwm cludo i DIN 24 340, o D, ISO 5781 a CETOP - RP 121H

▶ Falf wirio a weithredir gan beilot, heb ollyngiad. Mae'r mesurydd siec-Q yn rheoli'r llif dychwelyd Q2 mewn perthynas â'r llif sy'n cael ei gyfeirio i ochr arall yr actuator Q1 gyda silindrau mae'n rhaid ystyried y gymhareb arwynebedd ( Q2 = Q1φ ).

▶ Falf osgoi, llif rhydd i'r cyfeiriad arall

▶ Falf lleddfu pwysau eilaidd dewisol adeiledig (dim ond ar gyfer falf â chysylltiadau fflans).

Cais:

Defnyddir falfiau gwirio-Q-metr FD12 i ddylanwadu ar gyflymder moduron hydrolig a silindrau yn annibynnol ar y llwyth (yn atal rhedeg i ffwrdd). Yn ogystal, mae swyddogaeth ynysig ar gyfer diogelwch byrstio pibellau.

Adran a symbol Falf Gwirio-Q-Meter FD 32

Yn y bôn, mae'r mesurydd siec-Q yn cynnwys y tai (1), y prif boped (2), rhan y peilot (3), y sbŵl peilot (4), y sbŵl dampio (5) a'r dampio peilot (6).

Strwythur Falf Gwirio-Q-Meter FD 32

Symbol o Falf Gwirio-Q-Meter FD

Enghreifftiau o gylchdaith

Nodyn:

Ni ellir defnyddio dau siec-Q-metr i reoli dau silindr sy'n cael eu gorfodi'n fecanyddol i symud gyda'i gilydd, oherwydd ni ellir gwarantu cydamseriad a'r un pwysau ym mhob silindr.

Felly, mae'n rhaid i'r silindrau gael eu cyfarparu â dwy falf wirio a weithredir gan beilot, math SL. Mae'r mesurydd gwirio-Q wedi'i osod mewn llinell gyffredin.

Yn yr achos hwn, ni ddylai'r pwysau llwyth fod yn fwy na 20MPa!
