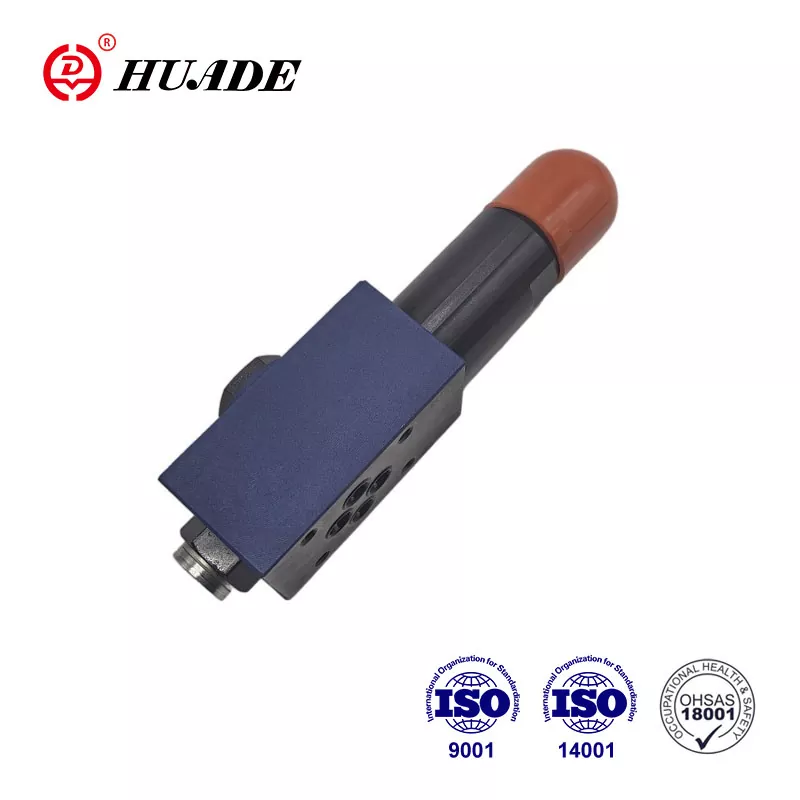

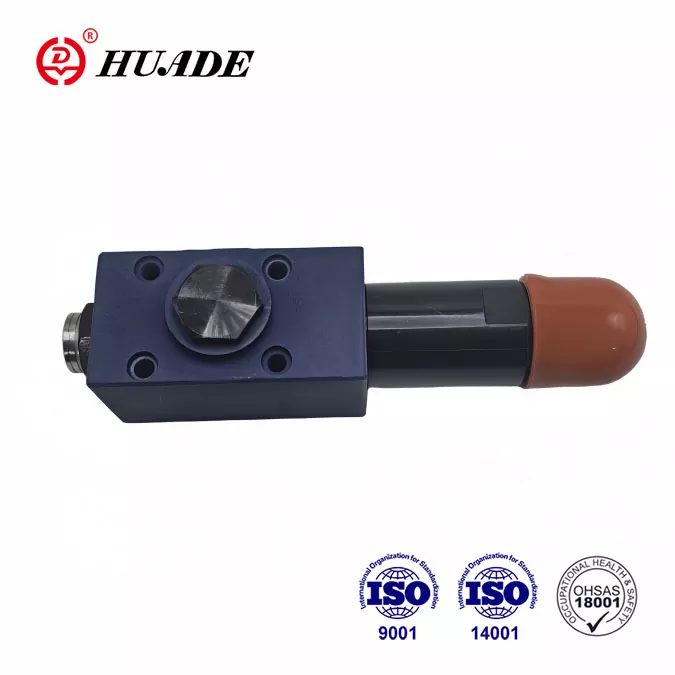

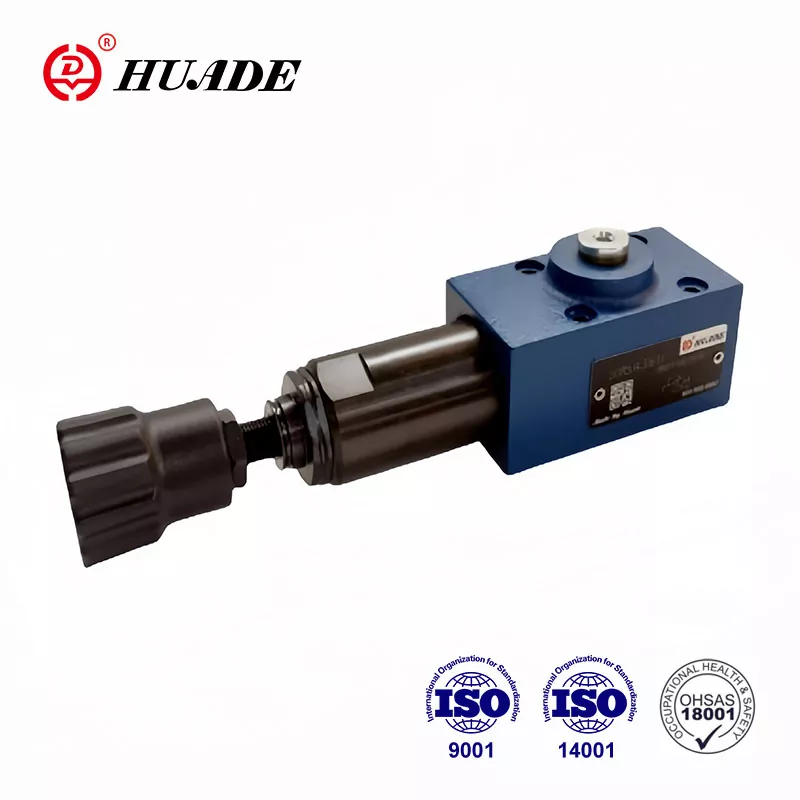

Prif swyddogaeth y falf sy'n lleihau pwysau DR 6 DP yw rheoli'r pwysau yn y system. Oherwydd cydweithredu tymor hir, gall cyfres DR 6 DP gan Huade® ddisodli'r un math o rexroth. Mae'r ffatri yn fenter allweddol genedlaethol ac mae wedi sicrhau cyfres o dystysgrifau a phatentau anrhydeddus yn Tsieina. Mae Huade Hydrulic yn canolbwyntio ar ymarferoldeb ei gynhyrchion wrth sicrhau ansawdd ei gynhyrchion. Mae prisiau ei falfiau sy'n lleihau pwysau yn gymharol rhad.
|
Pwysau max.operating (porthladd P) (MPA) |
Hyd at 31.5 |
|
Max. Pwysau Eilaidd (Porthladd A) (MPA) |
hyd at2.5; hyd at7.5; hyd at 15.0; hyd at 21.0; hyd at31.5 |
|
Pwysau max.back (porthladdoedd t (y)) (mpa) |
hyd at 16 |
|
Max.flow (l/min) |
hyd at 60 |
|
Olew mwynau hylif pwysau |
Olew mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
Ystod gludedd (mm ²/s) |
10 ~ 800 |
|
Ystod Tymheredd Hylif Pwysau (℃) |
-30 i +80 |
|
Gradd yr halogiad (um) |
Y radd uchaf a ganiateir o halogi'r hylif yw NAS 1638 Dosbarth 9. |
|
Pwysau (kg) |
Tua.1.2 |
Nodweddion:
▶ Mowntio is -blat
▶ 5 graddfeydd pwysau
▶ 4 Elfen Addasu:
. Rotari
. Gosod sgriw gyda hecsagon a chap amddiffynnol
. Bwlyn cylchdro y gellir ei gloi gyda graddfa
. Bwlyn cylchdro gyda graddfa
▶ Gwiriwch y falf, dewisol
▶ Patrwm porthi i DIN 24 340, Ffurf D, ISO 5781 a CETOP - RP 121H
Cais:
Defnyddir Math o Falf Lleihau Pwysedd DR 6 DP i leihau pwysau'r system.
Mae'r math falf DR 6 DP yn falf sy'n lleihau pwysau a weithredir yn uniongyrchol 3-ffordd gyda swyddogaeth rhyddhad pwysau ar yr ochr eilaidd.
Mae'r pwysau eilaidd yn cael ei osod gan yr elfen addasu pwysau (4). Wrth orffwys, mae'r falf fel arfer ar agor a gall yr hylif pwysau lifo heb ei rwystro o borthladd P i borthladd A. Mae'r pwysau ym mhorthladd A ar yr un pryd, trwy'r llinell reoli (6), yn bresennol yn yr ardal sbwlio gyferbyn â'r gwanwyn cywasgu (3). Pan fydd y pwysau ym mhorthladd A yn fwy na'r lefel pwysau a osodwyd yn y gwanwyn cywasgu (3), mae'r sbŵl reoli (2) yn symud i'r safle rheoli ac yn dal y pwysau penodol yn y porthladd yn gyson.
Cymerir yr olew rheoli a pheilot o borthladd A trwy linell reoli (6).
Os yw'r pwysau ym mhorthladd A yn dal i gynyddu oherwydd grymoedd allanol ar yr actuator, mae'r sbŵl reoli (2) yn symud ymhellach o hyd tuag at y gwanwyn cywasgu (3).
Mae hyn yn achosi i lwybr llif gael ei agor ym mhorthladd A trwy dir rheoli (8) ar y sbŵl rheoli (2) i'r tanc. Yna mae hylif pwysau digonol yn llifo i dancio i atal unrhyw godiad pellach mewn pwysau.
Mae Siambr y Gwanwyn (7) bob amser yn cael ei ddraenio i danc yn allanol trwy borthladd t (y).
Ar gyfer llif dychwelyd am ddim o borthladd A i borthladd P gellir gosod falf gwirio dewisol (5).
Mae cysylltiad mesur pwysau (1), yn caniatáu i'r pwysau eilaidd wrth y falf gael ei fonitro.
Strwythur dr 6 dp 1-50b
Symbolau o dr 6 dp
