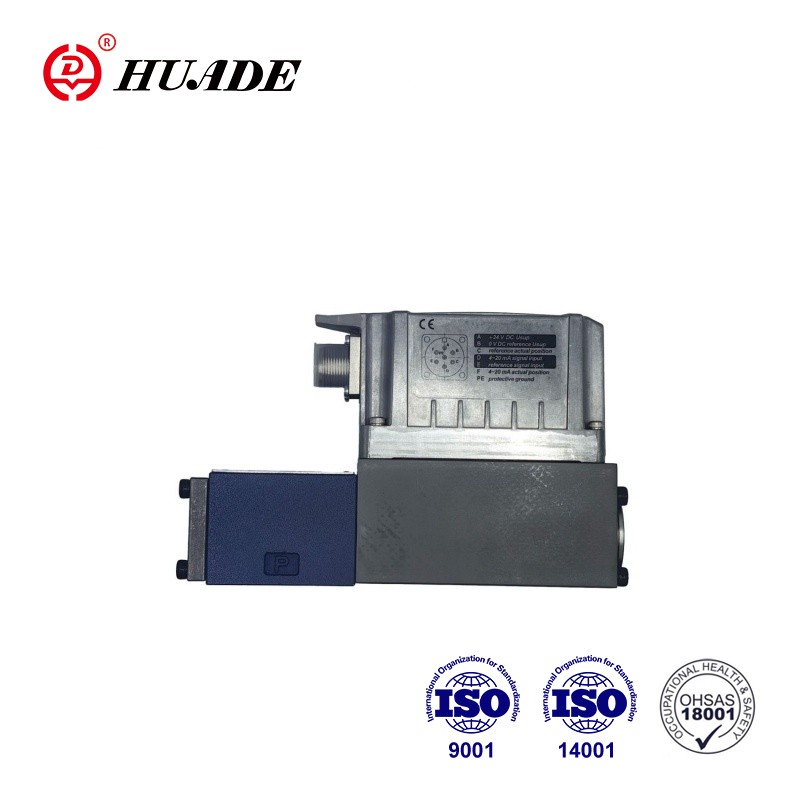

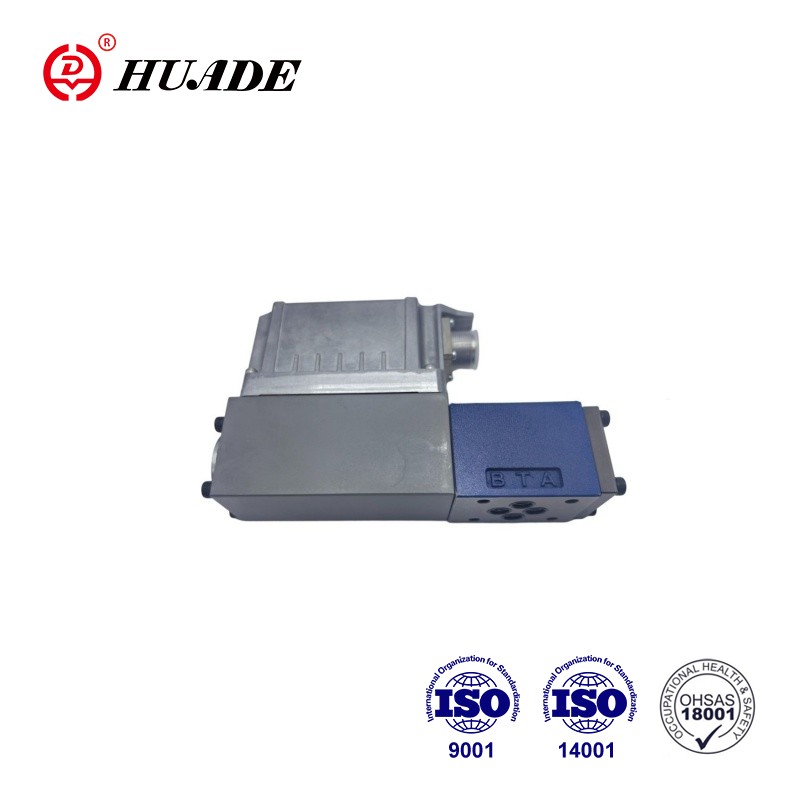

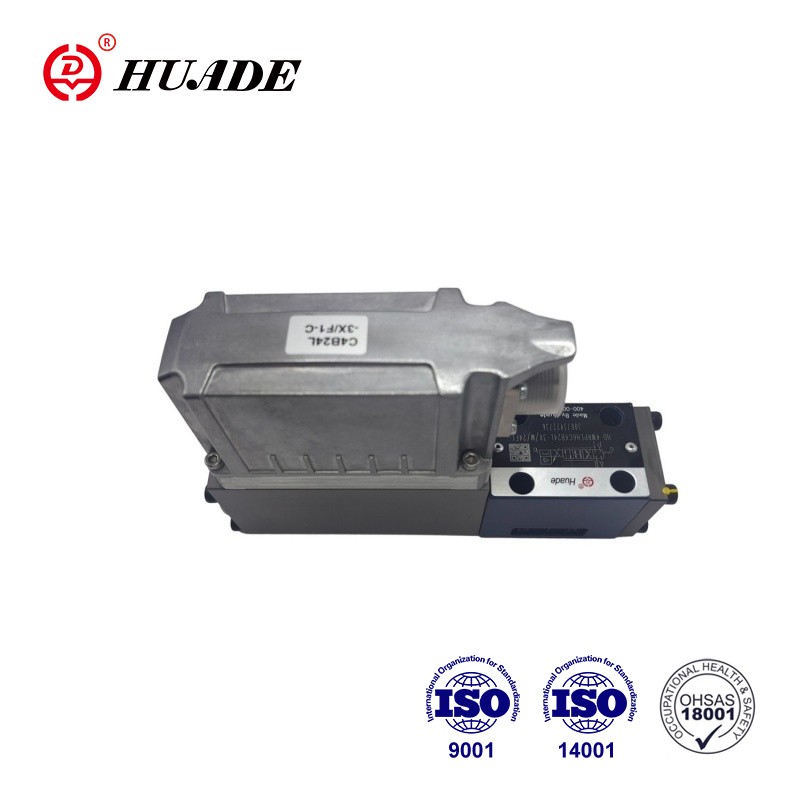

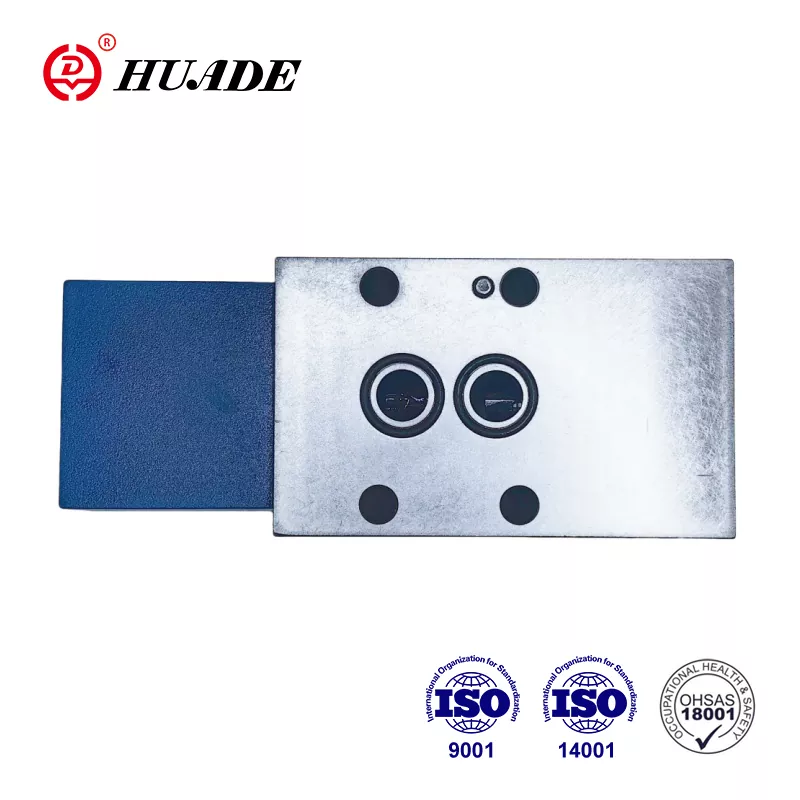

Mae falfiau math 4WRPEH 6-3X yn falfiau rheoli cyfeiriadol a weithredir yn uniongyrchol gydag adborth lleoliad trydanol ac electroneg integredig (OBE). Mae falf servo cyfeiriadol cymesur 4WRPEH 6-3X yn falf rheoli manwl uchel sy'n cyfuno technoleg gyfrannol â thechnoleg servo. Defnyddir 4WRPEH 6-3X yn eang mewn amrywiol lifau prosesau a gweithrediadau offer, megis systemau hydrolig yn y diwydiannau petrolewm, cemegol, metelegol a diwydiannau eraill i reoli llifoedd prosesau a gweithrediadau offer amrywiol.
| Data technegol | ||
| Cyffredinol | ||
| Math o gysylltiad | Mowntio isplat | |
| Patrwm porthi | ISO 4401-03-02-0-05 | |
| Pwysau (kg) | 2.9 | |
| Safle gosod | Unrhyw | |
| Amrediad tymheredd amgylchynol (°C) | –20 … +60 | |
| Tymheredd cludo (°C) | –30 … +80 | |
| Uchafswm amser storio (Blynyddoedd) | 1 | |
| Uchafswm lleithder cymharol (dim anwedd) (%) | 95 | |
| Dosbarth amddiffyn yn unol ag EN 60529 | IP65 (os defnyddir cysylltwyr paru addas ac wedi'u gosod yn gywir) | |
| Tymheredd arwyneb uchaf (°C) | 150 | |
| Gwerth MTTFD yn ôl EN ISO 13849 (Blynyddoedd) | 150 (am fanylion pellach gweler taflen ddata 08012) | |
| Mae ei brofion yn ôl DIN EN 60068-2-6 | ▶ Heb blât dampio | 10 ... 2000 Hz / uchafswm o 10 g / 10 cylch / 3 echelin |
| ▶ Gyda phlât tampio 1) | 10 ... 2000 Hz / uchafswm o 10 g / 10 cylch / 3 echelin | |
| Prawf sŵn yn ôl DIN EN 60068-2-64 | ▶ Heb blât dampio | 20 … 2000 Hz / 10 gRMS / 30 g brig / 30 munud. / 3 bwyell |
| ▶ Gyda phlât tampio 1) | 20 ... 2000 Hz / 10 gRMS / 30 g brig / 24 h / 3 echelin | |
| Sioc trafnidiaeth yn ôl DIN EN 60068-2-27 | ▶ Heb blât dampio | 15 g / 11 ms / 3 sioc / 3 echelin |
| ▶ Gyda phlât tampio 1) | 15 g / 11 ms / 3 sioc / 3 echelin | |
| Sioc yn ôl DIN EN 60068-2-27 | ▶ Gyda phlât tampio 1) | 35 g / 6 ms / 1000 sioc / 3 echelin |
| Cydymffurfiad | ▶ CE yn unol â chyfarwyddeb EMC 2014/30 / UE, wedi'i brofi yn unol â | EN 61000-6-2 ac EN 61000-6-3 |
| ▶ cyfarwyddeb RoHS | 2011/65/UE | |
| Hydrolig | ||||||
| Y pwysau gweithredu uchaf | ▶ Porthladdoedd A, B, P (bar) | 350 | ||||
| ▶ Porth T (bar) | 250 | |||||
| Hylif hydrolig | Gweler y tabl ar dudalen 7 | |||||
| Amrediad gludedd | ▶ Argymhellir (mm2/s) | 20 …100 | ||||
| ▶ Uchafswm derbyniol (mm2/s) | 10 … 800 | |||||
| Amrediad tymheredd hylif hydrolig (hedfan drwodd) (°C) | -20 … +70 | |||||
| Y graddau mwyaf derbyniol o halogiad yr hylif hydrolig; dosbarth glendid yn unol ag ISO 4406 (c) | Dosbarth 18/16/13 3) | |||||
| Llif graddedig (∆p = 35 bar fesul ymyl rheoli) 4) (L/munud) | 4 | 12 | 15 | 24/25 | 40 | |
| Cyfyngu defnydd (∆p) mewn perthynas â'r newid i 'methudiogel' (mae'r gwerthoedd yn berthnasol i'r ymyl cryno) | ▶ Symbolau C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symbolau C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
Nodweddion:
▶ Dibynadwy - dyluniad profedig a chadarn
▶ Diogel - lleoliad methu-diogel y sbwlio rheoli mewn cyflwr diffodd
▶ Ynni-effeithlon - dim galw am olew peilot
▶ Ansawdd uchel - sbŵl rheoli a llawes mewn ansawdd servo
▶ Hyblyg - addas ar gyfer lleoliad, cyflymder a rheoli pwysau
▶ Cywir - sensitifrwydd ymateb uchel ac ychydig o hysteresis
Rhyngwyneb ▶IO-Cyswllt, dewisol. Defnyddio'r falf gydag IO-Link fel elfen cau hyd at gategori 3, PL d yn ôl EN 13849-1.
Cais:
Defnyddir falf servo cyfeiriadol cymesur 4WRPEH 6-3X yn eang ym maes awtomeiddio diwydiannol, tyrbinau gwynt, rheoli offer peiriant, peiriannau peirianneg, awyrofod, adeiladu llongau a pheirianneg forol.
Gosodiad
Mae'r falf ymateb uchel HD-4WRPEH yn bennaf yn cynnwys:
▶ Tai falf gyda sbŵl rheoli a llawes mewn ansawdd servo (1)
▶ Rheoli solenoid gyda thrawsddygiadur safle (2)
(yn ddewisol gyda philen amddiffyn electroneg (5))
▶ Electroneg ar fwrdd (OBE) (3) gyda rhyngwyneb analog neu IO-Link (4) (yn ddewisol gyda dampio
plât (6))
Swyddogaeth
Mae'r electroneg integredig (OBE) yn cymharu'r gwerth gorchymyn penodedig â gwerth gwirioneddol y sefyllfa. Mewn achos o wyriadau rheoli, bydd y solenoid strôc yn cael ei actifadu. Oherwydd y grym solenoid wedi'i newid, mae'r sbŵl rheoli yn cael ei addasu yn erbyn y gwanwyn. Mae trawstoriad strôc / sbwlio rheolaeth yn cael ei reoli'n gymesur â'r gwerth gorchymyn. Yn achos rhagosodiad gwerth gorchymyn o 0, mae'r electroneg yn addasu'r sbŵl rheoli yn erbyn y gwanwyn i'r safle canolog. Mewn cyflwr wedi'i ddadactifadu, nid yw'r sbring wedi'i densiwn i'r eithaf ac mae'r falf mewn sefyllfa methu-ddiogel.
Swyddogaeth diogelwch (cau i ffwrdd IO-Link)
Trwy gau'r foltedd cyflenwad yn y meistr IO-Link (Dosbarth B-Port), pinnau 2 a 5, gellir diffodd y falf IO-Link yn ddiogel. Ar ôl i'r foltedd cyflenwad gau, mae sbŵl rheoli'r falf wedi'i osod i safle methu-diogel. Er mwyn gwarantu hefyd y rhagofyniad hydrolig ar gyfer y diffodd diogelwch, rhaid hefyd ystyried gorgyffwrdd y sbŵl rheoli / llawes.
Mae'r symbolau C3, C5, C4 a C1 yn gwarantu gorgyffwrdd digonol.
Nid yw'r diffodd diogel yn rhan o'r falf IO-Link a rhaid ei ystyried ar gyfer dyluniad diogel y peiriannau.
Rheoli diffodd solenoid
Yn achos y gwallau canlynol, mae'r solenoidau rheoli yn cael eu dad-egnïo gan yr electroneg integredig (OBE) ac mae'r sbŵl rheoli wedi'i osod i safle methu-diogel:
▶ Syrthio o dan yr isafswm foltedd cyflenwad
▶ Dim ond ar y rhyngwyneb "F1":
- Yn disgyn yn is na'r isafswm gwerth gorchymyn cyfredol o 2 mA (yn cynnwys toriad cebl y llinell gwerth gorchymyn (dolen gyfredol))
▶ Dim ond ar y rhyngwyneb "L1":
- Galluogi anactif, ymyrraeth cyfathrebu (corff gwarchod)
- Rhag ofn y bydd gwall IO-Link mewnol
▶ Dim ond ar y rhyngwyneb "C6":
- Yn ogystal, rhyddhau anactif
Plât dampio "D"
Mae'r plât dampio yn lleihau'r amplitudes cyflymiad ar yr electroneg ar y bwrdd (amleddau >300 Hz).
Sylwch:
Ni argymhellir defnyddio'r plât dampio ar gyfer cymwysiadau sydd â chyffro amledd isel yn bennaf
Pilen amddiffyn electroneg "-967"
Er mwyn atal ffurfio cyddwysiad yng nghartref yr electroneg integredig (OBE), gellir defnyddio pilen amddiffyn electroneg (5).
Argymhellir ei ddefnyddio y tu allan i amodau safonol y diwydiant gyda lleithder aer amgylchynol uchel a newidiadau tymheredd cylchol sylweddol (e.e. yn yr awyr agored).
Symbolau o Falf Servo Cyfeiriadol Cyfrannol 4WRPEH 6-3X
