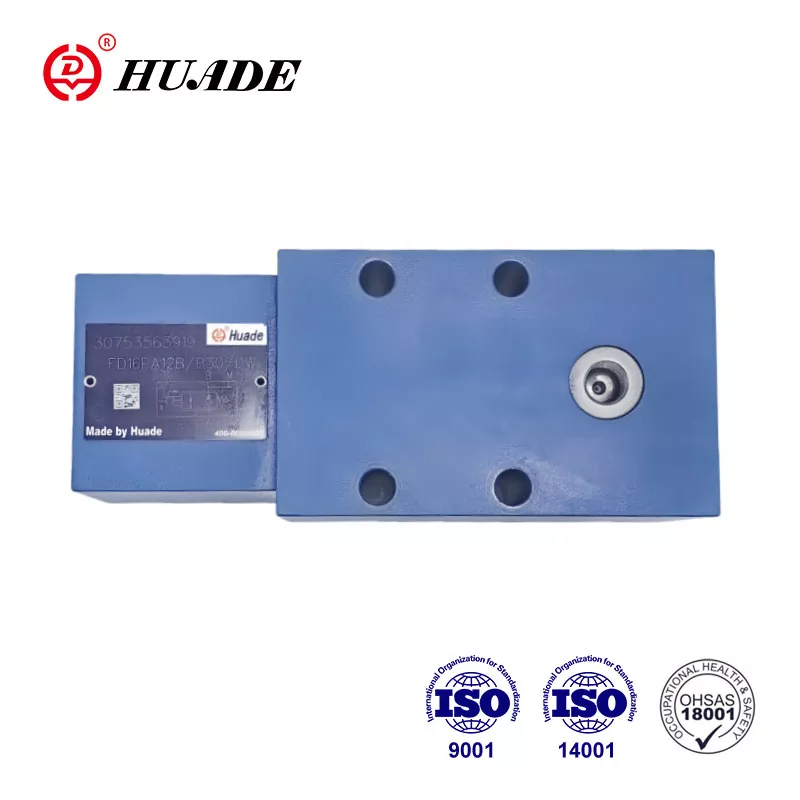

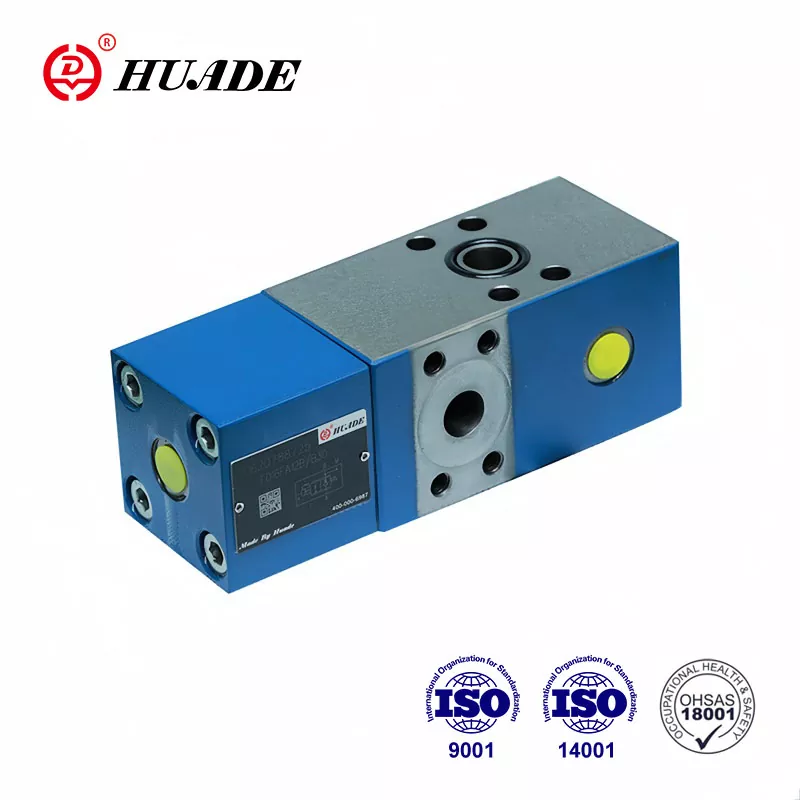

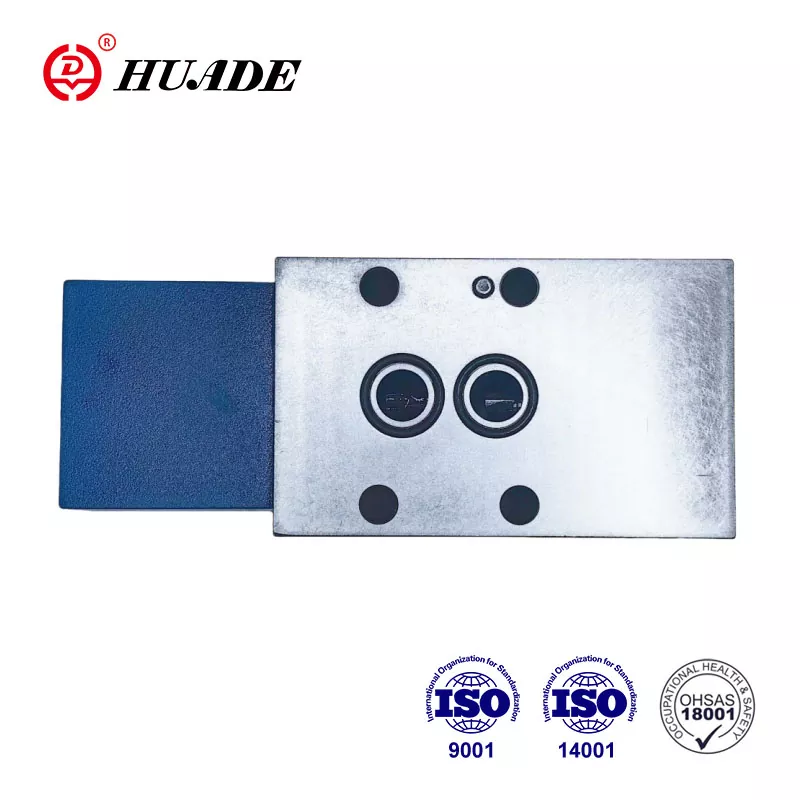

Falf Gwirio-Q-Meter FD 25

Mae falf Check-Q-meter FD 25 yn ddyfais falf arbennig, a ddefnyddir yn bennaf i gynnal y cydbwysedd llif yn y system hydrolig a sicrhau gweithrediad sefydlog y system. Y rheswm pam mae falfiau gwirio-Q-meter Huade® FD 25 yn ennill ymddiriedaeth defnyddwyr eang yn bennaf oherwydd ei ansawdd uchel a'i bris cymharol is. Gellir addasu pecynnu'r cynhyrchion, megis pecynnu carton safonol, pecynnu bocs pren, pecynnu bocs pren haenog, pecynnu gwrth-ddŵr plastig, ac ati.

Paramedr cynnyrch Falf Check-Q-Meter FD 25

Nodwedd Cynnyrch A Chymhwyso Falf Gwirio-Q-Meter FD 25

Nodweddion:

▶ Patrwm cludo i DIN 24 340, o D, ISO 5781 a CETOP - RP 121H

▶ Falf wirio a weithredir gan beilot, heb ollyngiad. Mae'r mesurydd siec-Q yn rheoli'r llif dychwelyd Q2 mewn perthynas â'r llif sy'n cael ei gyfeirio i ochr arall yr actuator Q1 gyda silindrau mae'n rhaid ystyried y gymhareb arwynebedd ( Q2 = Q1φ ).

▶ Falf osgoi, llif rhydd i'r cyfeiriad arall

▶ Falf lleddfu pwysau eilaidd dewisol adeiledig (dim ond ar gyfer falf â chysylltiadau fflans).

Cais:

Defnyddir falfiau gwirio-Q-metr FD25 mewn systemau hydrolig i ddylanwadu ar gyflymder moduron hydrolig a silindrau sy'n annibynnol ar y llwyth (yn atal rhedeg i ffwrdd). Yn ogystal, mae swyddogaeth ynysig ar gyfer diogelwch byrstio pibellau.

Adran a symbol Falf Gwirio-Q-Meter FD 25

Yn y bôn, mae'r mesurydd siec-Q yn cynnwys y tai (1), y prif boped (2), rhan y peilot (3), y sbŵl peilot (4), y sbŵl dampio (5) a'r dampio peilot (6).

Strwythur Falf Gwirio-Q-Meter FD

Symbol o Falf Gwirio-Q-Meter FD

Enghreifftiau o gylchdaith

Nodyn:

Ni ellir defnyddio dau siec-Q-metr i reoli dau silindr sy'n cael eu gorfodi'n fecanyddol i symud gyda'i gilydd, oherwydd ni ellir gwarantu cydamseriad a'r un pwysau ym mhob silindr.

Felly, mae'n rhaid i'r silindrau gael eu cyfarparu â dwy falf wirio a weithredir gan beilot, math SL. Mae'r mesurydd gwirio-Q wedi'i osod mewn llinell gyffredin.

Yn yr achos hwn, ni ddylai'r pwysau llwyth fod yn fwy na 20MPa!
