Pan fydd pobl yn chwilio am wybodaeth am y Falf Rheoli Cyfeiriadol WE 5 ar gyfer Rexroth, maent fel arfer eisiau deall beth mae'r falf hon yn ei wneud, sut mae'n gweithio, ac a yw'n cyd-fynd â'u hanghenion. Mae dynodiad WE 5 yn cyfeirio at gategori maint penodol yn lineup falf Rexroth, ond mae'r stori yn fwy diddorol na dim ond un model falf.

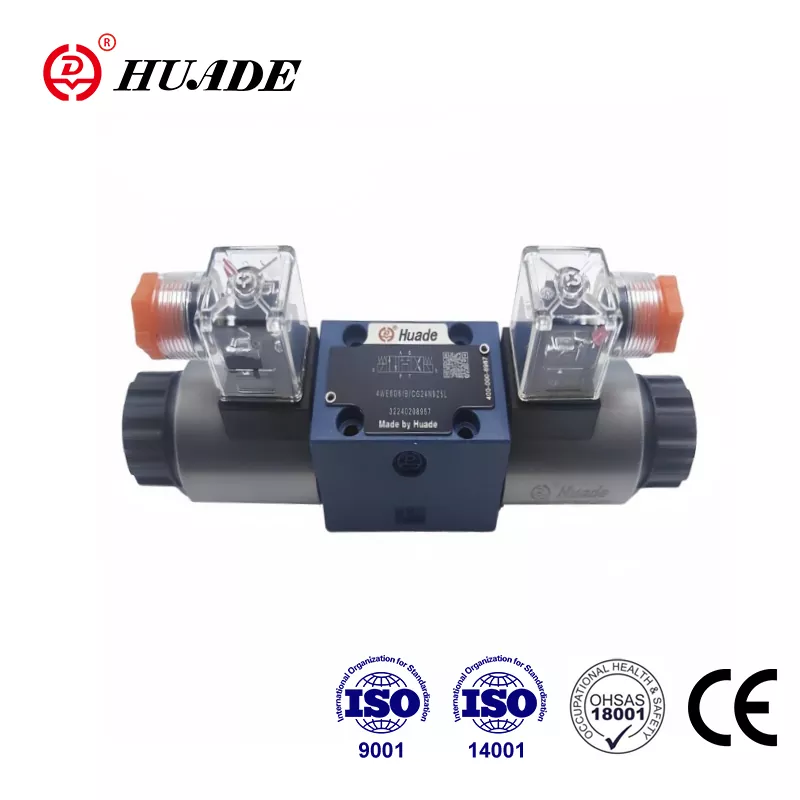

Beth Yw'r Falf Rheoli Cyfeiriadol WE 5
Roedd y WE 5 gwreiddiol o Rexroth yn falf rheoli cyfeiriadol a adeiladwyd i safon maint NG5. Roedd y falfiau hyn yn rheoli llif hylif hydrolig mewn systemau a oedd angen pwysau cymedrol a chyfraddau llif. Gallai'r WE 5 traddodiadol ymdrin â phwysau hyd at 250 bar a chyfraddau llif rhwng 14 ac 20 litr y funud. Am flynyddoedd lawer, gweithiodd y lefel perfformiad hon yn dda ar gyfer systemau hydrolig llai fel peiriannau cryno ac offer diwydiannol ysgafn.
Fodd bynnag, mae cymwysiadau diwydiannol modern yn galw am fwy o bŵer a chyfraddau llif uwch. Dyma lle mae esblygiad y Falf Rheoli Cyfeiriadol WE 5 yn dod yn bwysig. Datblygodd Rexroth y gyfres 5X, sy'n cynnwys y modelau 5-.WE 10. Mae'r falfiau mwy newydd hyn yn cynnal athroniaeth ddylunio'r WE 5 gwreiddiol ond yn cynyddu hyd at faint NG10. Y canlyniad yw falf sy'n gallu trin hyd at 160 litr y funud ar bwysau sy'n cyrraedd 420 bar. Pan fydd peirianwyr heddiw yn chwilio am Falf Rheoli Cyfeiriadol WE 5, maent yn aml yn dewis y modelau NG10 hyn oherwydd eu bod yn bodloni gofynion perfformiad cyfredol.
Mae teulu Falf Rheoli Cyfeiriadol WE 5 yn dilyn safonau rhyngwladol fel ISO 4401-05 a NFPA D05. Mae'r safoni hwn yn golygu y gall y falfiau osod ar isblatiau safonol a disodli falfiau tebyg gan weithgynhyrchwyr eraill heb ailgynllunio'r system gyfan.
Sut Mae'r Falf yn Gweithio Y Tu Mewn

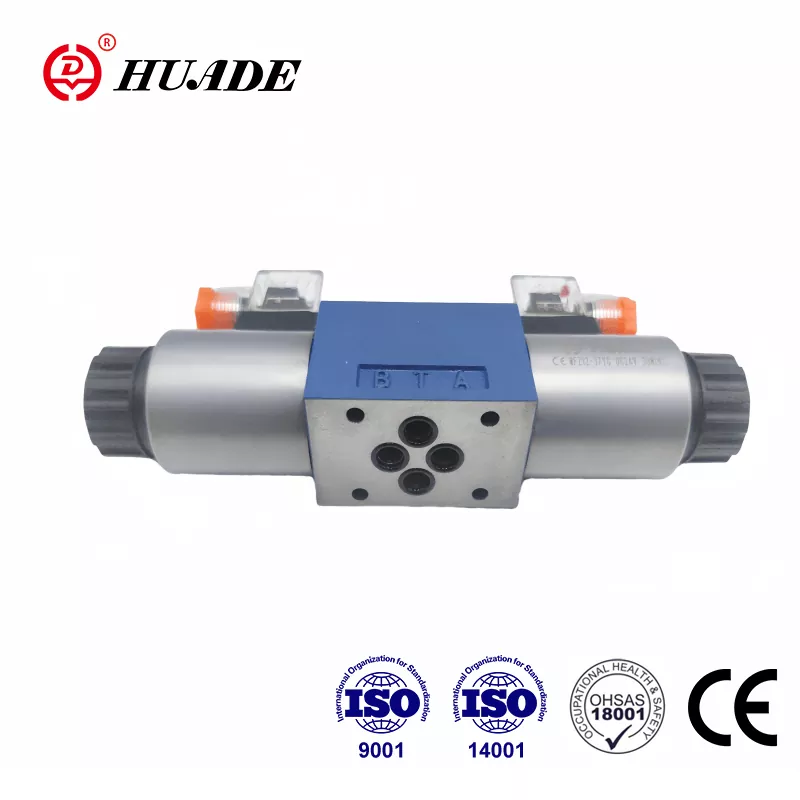

Mae strwythur sylfaenol Falf Rheoli Cyfeiriadol WE 5 yn syml. Y tu mewn i'r corff falf mae sbwlio llithro sy'n symud yn ôl ac ymlaen i gysylltu gwahanol borthladdoedd. Pan fydd y sbŵl yn symud safle, mae'n newid pa borthladdoedd sy'n cysylltu â'i gilydd. Er enghraifft, efallai y bydd y sbŵl yn cysylltu porthladd P (pwysau) â phorth A tra'n cysylltu porthladd B â phorth T (tanc). Pan fydd y sbŵl yn symud i'r cyfeiriad arall, mae'n gwrthdroi'r cysylltiadau hyn.
Beth sy'n gwneud i'r Falf Rheoli Cyfeiriadol WE 5 symud y sbŵl hwn? Yr ateb yw solenoid electromagnetig. Mae Rexroth yn defnyddio'r hyn maen nhw'n ei alw'n ddyluniad solenoid "gwlyb". Mae'r solenoid yn eistedd y tu mewn i'r hylif hydrolig yn hytrach na chael ei selio i ffwrdd oddi wrtho. Gallai hyn swnio'n beryglus, ond mewn gwirionedd mae'n darparu gwell oeri a bywyd hirach. Mae'r hylif hydrolig yn cludo gwres o'r coil, gan ganiatáu i'r solenoid redeg yn barhaus heb orboethi.
Pan fyddwch chi'n diffodd pŵer i'r solenoid, mae ffynhonnau y tu mewn i'r falf yn gwthio'r sbŵl yn ôl i'w safle canol. Mae gwahanol ffurfweddiadau gwanwyn yn creu gwahanol ymddygiadau. Mae'r gosodiad safonol yn defnyddio ffynhonnau dychwelyd ar y ddwy ochr. Mae rhai fersiynau'n defnyddio ffynhonnau cryfach i wneud y switsh falf yn gyflymach. Mae fersiynau eraill yn dileu ffynhonnau yn gyfan gwbl ar gyfer cymwysiadau arbennig lle dylai'r sbŵl aros ym mha bynnag sefyllfa y symudodd i bara.
Mae llawer o fodelau Falf Rheoli Cyfeiriadol WE 5 yn cynnwys nodwedd gwrthwneud â llaw. Mae hwn yn fotwm gwthio ar ben y falf sy'n gadael i rywun symud y sbŵl â llaw. Yn ystod gosod neu ddatrys problemau, mae'r rheolaeth â llaw hon yn ddefnyddiol iawn. Gallwch chi brofi'r system heb ddefnyddio pŵer trydanol.
Galluoedd a Therfynau Perfformiad
Mae'r fersiynau NG10 modern o'r system Falf Rheoli Cyfeiriadol WE 5 yn trin niferoedd perfformiad trawiadol. Mae modelau safonol yn gweithio ar bwysau 350 bar, gyda fersiynau arbennig wedi'u graddio ar gyfer 420 bar. Mae cynhwysedd llif yn cyrraedd 160 litr y funud gyda gweithrediad foltedd DC, neu 120 litr y funud gyda foltedd AC ar ôl cywiro.
Mae'r ystod tymheredd yn ymestyn o minws 30 gradd Celsius i plws 80 gradd Celsius. Mae'r falf yn gweithio gyda hylifau hydrolig sy'n amrywio o denau iawn (2.8 milimetr sgwâr yr eiliad) i eithaf trwchus (500 milimetr sgwâr yr eiliad). Mae'r hyblygrwydd hwn yn golygu bod un dyluniad falf yn gwasanaethu llawer o wahanol gymwysiadau.
Fodd bynnag, mae perfformiad uchel yn dod â rhai ystyriaethau. Pan fydd hylif yn llifo trwy'r falf ar gyfraddau uchaf, mae grymoedd hydrolig sy'n gweithredu ar y sbŵl yn dod yn sylweddol. Gall y grymoedd hyn achosi ansefydlogrwydd neu ddirgryniad. Er mwyn rheoli hyn, mae Rexroth yn cynnig cetris sbardun sy'n gosod yn y porthladdoedd. Mae'r cetris hyn yn cyfyngu ychydig ar lif, sy'n lleihau grymoedd deinamig ac yn llyfnhau gweithrediad. Mae'r cyfaddawd yn ostyngiad pwysedd uwch ar draws y falf, ond mae'r sefydlogrwydd gwell fel arfer yn werth chweil.
Mae gollyngiadau mewnol yn nodwedd arall o ddyluniad Falf Rheoli Cyfeiriadol WE 5. Mae pob falf sbwlio yn gollwng rhywfaint o hylif heibio'r sbŵl oherwydd bod angen clirio'r sbŵl i symud yn rhydd. Mae'r gollyngiad hwn yn cynyddu'n raddol wrth i'r falf wisgo dros filoedd o gylchoedd. Ar gyfer ceisiadau sydd angen dal llwythi yn eu lle am gyfnodau hir, efallai na fydd y Falf Rheoli Cyfeiriadol WE 5 yn unig yn darparu digon o rym dal. Mae ychwanegu falfiau gwirio allanol neu ddewis cyfluniad sbŵl canolfan gaeedig yn helpu i ddatrys y mater hwn.
Rheoli Trydanol ac Amser Ymateb
Mae ochr drydanol y Falf Rheoli Cyfeiriadol WE 5 yn gweithredu ar folteddau diwydiannol safonol. Mae fersiynau DC yn derbyn 12, 24, 110, neu 220 folt, gyda 24 folt yn fwyaf cyffredin. Mae fersiynau AC angen cysylltydd unionydd i drosi cerrynt eiledol i'r cerrynt uniongyrchol sydd ei angen ar y solenoid.
Mae defnydd pŵer yn amrywio o 17 i 38 wat yn dibynnu ar y model penodol. Mae'r falfiau'n cael eu graddio ar gyfer cylch dyletswydd 100 y cant, sy'n golygu y gallant aros yn llawn egni yn barhaus heb ddifrod. Mae'r sgôr barhaus hon yn bwysig oherwydd bod llawer o systemau hydrolig mewn sefyllfa am gyfnodau estynedig.
Mae amser ymateb yn amrywio yn seiliedig ar sawl ffactor. Mae solenoidau safonol yn cymryd rhwng 65 a 150 milieiliad i'w troi ymlaen a rhwng 48 a 104 milieiliad i'w diffodd. Efallai y bydd yr amseroedd hyn yn ymddangos yn gyflym, ond mae angen ymateb hyd yn oed yn gyflymach ar rai ceisiadau. Mae Rexroth yn cynnig cetris modiwleiddio lled pwls sy'n torri amser newid yn ei hanner. Mae'r cetris PWM hyn yn curo'r foltedd solenoid yn gyflym mewn patrwm rheoledig sy'n cyflymu symudiad sbwlio.
Mae opsiwn PWM arall yn lleihau'r defnydd o ynni yn hytrach na gwella cyflymder. Mae'r cetris lleihau ynni hwn yn gostwng tymheredd y coil o leiaf 30 gradd Celsius. Mae tymheredd is yn ymestyn oes falf mewn amgylcheddau poeth neu gymwysiadau dyletswydd uchel. Mae angen i beirianwyr ddewis rhwng optimeiddio ar gyfer cyflymder neu optimeiddio ar gyfer rheolaeth thermol. Mae system Falf Rheoli Cyfeiriadol WE 5 yn darparu opsiynau ar gyfer y ddwy flaenoriaeth.
Pan fydd y solenoid yn diffodd, mae'r maes magnetig sy'n cwympo yn cynhyrchu pigyn foltedd. Gall y pigyn hwn niweidio electroneg sensitif sy'n gysylltiedig â'r un cyflenwad pŵer. Mae angen deuodau atal allanol ar solenoidau K4 safonol i glampio'r foltedd hwn o dan 500 folt. Mae fersiwn solenoid K72L yn cynnwys amddiffyniad integredig, sy'n symleiddio gwifrau ac yn sicrhau cydymffurfiaeth â safonau diogelwch trydanol.
Dewis y Cyfluniad Sbwlio Cywir
Mae'r sbŵl y tu mewn i Falf Rheoli Cyfeiriadol WE 5 yn pennu beth mae'r falf yn ei wneud ym mhob safle. Y rhai mwyaf cyffredin yw sbwliau pedair ffordd, tri safle. Mae gan y sbwliau hyn bedwar porthladd (P, T, A, B) a thri safle gwahanol (chwith, canol, dde).
Mae ymddygiad safle'r ganolfan yn arbennig o bwysig. Mae sbŵl "E" yn cau pob un o'r pedwar porthladd yn safle'r canol. Mae hyn yn creu canolfan gaeedig sy'n cloi'r llwyth yn ei le ac yn adeiladu pwysau yn y pwmp. Mae'r cyfluniad E yn darparu daliad llwyth mwyaf ond mae angen falf rhyddhad i amddiffyn y pwmp rhag gorbwysedd.
Mae sbŵl "H" yn cau porthladdoedd P, A, a B wrth gysylltu T yn safle canol. Mae hyn yn dadlwytho'r pwmp i'r tanc, gan leihau gwastraff ynni pan fydd y falf wedi'i ganoli. Mae'r llwyth yn aros dan glo oherwydd bod A a B ar gau, ond nid yw'r grym dal mor gryf â sbŵl E.
Mae sbŵl "J" yn cau P wrth gysylltu A, B, a T gyda'i gilydd yn safle'r canol. Mae hyn yn caniatáu i'r llwyth arnofio'n rhydd ac yn gadael i ehangu thermol ddianc i'r tanc. Mae'r cyfluniad J yn ddefnyddiol ar gyfer systemau sydd angen symud yn hawdd mewn sefyllfa niwtral neu ar gyfer atal cronni pwysau rhag newidiadau tymheredd.
Mae dewis y math sbŵl anghywir yn creu problemau. Er enghraifft, gallai defnyddio sbŵl H ar gymhwysiad lifft fertigol adael i'r llwyth lithro i lawr yn araf oherwydd gollyngiadau mewnol. Byddai sbŵl E yn dal yn well. Ar y llaw arall, byddai defnyddio sbŵl E ar echel lorweddol sydd angen symud yn rhydd yn gwneud i'r system deimlo'n anystwyth a gwastraffu ynni. Mae deall eich cais yn eich helpu i ddewis y ffurfweddiad cywir Falf Rheoli Cyfeiriadol WE 5.
Ystyriaethau Gosod a Chynnal a Chadw
Mae angen rhoi sylw i rai pwyntiau allweddol i osod Falf Rheoli Cyfeiriadol WE 5. Mae'r falf yn gosod ar is-blat sy'n gorfod bodloni safonau ISO 4401-05. Mae gan isblatiau Rexroth rifau rhannau penodol ac mae angen eu harchebu ar wahân. Cyn gosod y falf, gwnewch yn siŵr bod yr is-blat yn lân ac wedi'i osod yn iawn ar y manifold neu'r bloc.
Mae cysylltiadau trydanol yn defnyddio cysylltwyr safonol DIN EN 175301-803. Gellir cylchdroi'r cysylltydd 90 gradd i ddarparu ar gyfer gwahanol anghenion llwybro gwifren. Mae rhai cysylltwyr yn cynnwys unionyddion adeiledig ar gyfer gweithrediad AC, tra bod eraill yn ychwanegu dangosyddion LED ar gyfer cadarnhad gweledol o gyflwr solenoid.
Mae glendid hylif yn bwysicach nag y mae'r rhan fwyaf o bobl yn ei sylweddoli. Mae'r cliriadau y tu mewn i'r Falf Rheoli Cyfeiriadol WE 5 yn mesur ychydig o ficromedrau yn unig. Gall gronynnau halogi jamio'r sbŵl, gan achosi i'r falf gadw neu fethu â symud. Argymhellir yn gryf hidlo i 25 micromedr neu fanach. Mae cynnal a chadw hidlwyr yn rheolaidd yn atal y rhan fwyaf o broblemau falf.
Mae'r falf yn gweithio gydag olewau hydrolig sy'n seiliedig ar fwynau a sawl math o hylifau bioddiraddadwy. Daw deunyddiau sêl yn NBR (nitrile) ar gyfer olewau safonol neu FKM (Viton) ar gyfer hylifau synthetig a thymheredd uchel. Sicrhewch fod deunydd sêl yn cyfateb i'r hylif yn eich system.
Mae cynnal a chadw yn gymharol syml. Gellir ailosod y coiliau solenoid heb dynnu'r falf o'r system. Gwiriwch ymwrthedd coil o bryd i'w gilydd i ganfod diraddio cyn i fethiant ddigwydd. Os bydd y falf yn dechrau ymateb yn araf neu'n methu â symud, halogiad yw'r achos mwyaf tebygol. Mae fflysio'r system ac ailosod hidlwyr fel arfer yn datrys y broblem. Gellir disodli cydrannau mewnol wedi'u gwisgo â darnau sbâr gwirioneddol Rexroth, sydd fel arfer ar gael am ddeng mlynedd ar ôl eu cynhyrchu.
Gwneud y Penderfyniad Prynu
Pan fyddwch chi'n penderfynu prynu Falf Rheoli Cyfeiriadol WE 5 neu ei gyfwerth NG10 modern, mae sawl ffactor yn dylanwadu ar y dewis. Yn gyntaf, gwiriwch eich gofynion llif a phwysau. Os oes angen llai nag 20 litr y funud arnoch ar bwysau cymedrol, efallai y bydd maint NG5 traddodiadol yn ddigon. Ar gyfer perfformiad uwch, y modelau cyfres 5X NG10 yw'r safon gyfredol.
Yn ail, ystyriwch y foltedd trydanol sydd ar gael yn eich cyfleuster. Mae'r fersiwn DC 24-folt yn fwyaf cyffredin mewn awtomeiddio diwydiannol, tra bod opsiynau 110 neu 220-folt yn addas ar gyfer gwahanol ranbarthau a chymwysiadau.
Yn drydydd, gwerthuswch a oes angen nodweddion arbennig arnoch fel newid cyflym, lleihau ynni, neu fonitro safle. Mae'r opsiynau hyn yn ychwanegu cost ond yn darparu buddion gwirioneddol o ran ceisiadau heriol.
Mae'r pris yn amrywio'n sylweddol yn seiliedig ar fanylebau a chyflenwr. Mae dosbarthwyr awdurdodedig a chyflenwyr diwydiannol yn cario'r falfiau hyn, yn aml gyda chymorth technegol i helpu gyda dethol. Mae pryniannau swmp fel arfer yn gymwys ar gyfer gostyngiadau cyfaint. Mae catalog swyddogol Rexroth yn darparu manylebau manwl a chodau archebu i sicrhau eich bod yn cael y falf gywir yn union.
Mae cyflenwyr amgen yn cynnig falfiau cydnaws am brisiau is, ond gall cydweddoldeb a dibynadwyedd amrywio. Ar gyfer cymwysiadau hanfodol, mae falfiau Rexroth gwirioneddol yn darparu gwell gwerth hirdymor trwy berfformiad cyson ac argaeledd rhannau.
Cymwysiadau Ymarferol a Ffactorau Llwyddiant
Mae'r Falf Rheoli Cyfeiriadol WE 5 a'i ddisgynyddion yn dod o hyd i gartrefi mewn cymwysiadau di-rif. Mae peiriannau mowldio chwistrellu yn eu defnyddio i reoli clampiau llwydni ac alldaflwyr. Mae systemau robotig yn dibynnu arnynt i reoli symudiadau manwl gywir. Mae fforch godi yn dibynnu arnynt ar gyfer swyddogaethau llywio a lifft. Mae gweisg ffurfio metel, offer peiriant, ac offer trin deunyddiau i gyd yn ymgorffori'r falfiau hyn.
Mae llwyddiant unrhyw osodiad Falf Rheoli Cyfeiriadol WE 5 yn dibynnu ar gydweddu'r falf â gofynion y cais. Mae angen cetris sbardun ar gymwysiadau llif uchel i gynnal sefydlogrwydd. Mae amgylcheddau tymheredd uchel yn elwa o solenoidau lleihau ynni. Mae angen sbolau canolfan gaeedig ac o bosibl falfiau gwirio allanol ar gyfer cymwysiadau dal llwyth.
Rhaid i'r system drydanol ddarparu foltedd cywir a chynnwys amddiffyniad rhag pigau foltedd. Dylai dyluniad system hydrolig gyfrif am ddiferion pwysau trwy'r falf a darparu hidliad digonol.
Mae cynnal a chadw rheolaidd yn ymestyn bywyd falf ac yn atal amser segur annisgwyl. Mae arferion syml fel monitro cyflwr hidlo, gwirio am ollyngiadau allanol, a phrofi ymateb solenoid yn cadw'r system i redeg yn ddibynadwy.
Mae'r esblygiad o'r WE 5 gwreiddiol i'r gyfres 5X fodern yn dangos sut mae cydrannau hydrolig diwydiannol yn symud ymlaen i ddiwallu anghenion newidiol. Mae deall y dreftadaeth a'r galluoedd presennol yn helpu peirianwyr i wneud penderfyniadau gwybodus ynghylch pa amrywiad Falf Rheoli Cyfeiriadol WE 5 sy'n gwasanaethu eu cais orau. Gyda dewis, gosod a chynnal a chadw priodol, mae'r falfiau hyn yn darparu blynyddoedd o wasanaeth dibynadwy mewn amgylcheddau diwydiannol heriol.
