Falf rheoli llif cyfrannol: y canllaw cyflawn i reoli hylif manwl gywirdeb
Ym myd awtomeiddio diwydiannol a
Mae systemau rheoli hylif, manwl gywirdeb o'r pwys mwyaf. P'un a ydych chi'n rheoli
systemau hydrolig mewn offer gweithgynhyrchu, rheoli llif oerydd i mewn
gweithrediadau peiriannu, neu reoleiddio danfon hylif wrth brosesu cemegol
planhigion, gall y gallu i reoli cyfraddau llif yn union wneud y gwahaniaeth
rhwng y perfformiad gorau posibl ac aneffeithlonrwydd costus. Dyma lle cyfrannol
Mae falfiau rheoli llif yn disgleirio fel cydrannau anhepgor wrth reoli hylif modern
systemau.

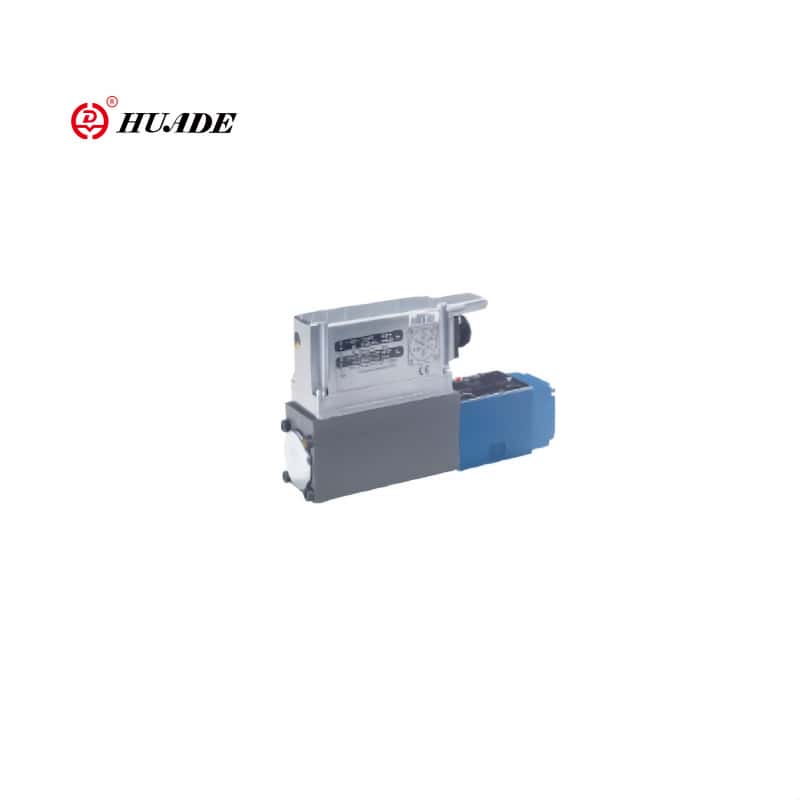

Mae falf rheoli llif cyfrannol yn
Dyfais rheoli hylif uwch sy'n darparu rheoleiddio llif amrywiol, amrywiol
yn seiliedig ar signalau mewnbwn trydanol. Yn wahanol i falfiau diffodd traddodiadol sy'n syml
Mae falfiau rheoli llif agored neu agos, cyfrannol yn cynnig parhaus, di -gam
rheolaeth dros gyfraddau llif. Mae'r falfiau hyn yn ymateb yn gyfrannol i drydanol
signalau mewnbwn, yn nodweddiadol yn amrywio o 0-10V DC neu 4-20mA, gan ganiatáu ar gyfer manwl gywir
Addasiad llif ar draws eu hystod weithredu gyfan.
Yr egwyddor sylfaenol y tu ôl i'r rhain
Mae falfiau yn cynnwys trosi signalau trydanol yn symud yn fecanyddol drwodd
mecanweithiau rheoli soffistigedig. Wrth i'r mewnbwn trydanol newid, mae'r falf
Mae cydrannau mewnol yn addasu yn unol â hynny, gan fodiwleiddio'r llwybr llif i gyflawni'r
cyfradd llif a ddymunir. Y berthynas gyfrannol hon rhwng signal mewnbwn a llif
Mae allbwn yn gwneud y falfiau hyn yn ddelfrydol ar gyfer cymwysiadau sy'n gofyn am reolaeth llif manwl gywir
ac ymatebolrwydd system.
Sut mae falfiau rheoli llif cyfrannol
Weithion
Gweithrediad llif cyfrannol
rheoli canolfannau falf o amgylch ei allu i gyfieithu signalau trydanol i mewn
addasiadau mecanyddol manwl gywir. Wrth wraidd y mwyafrif o falfiau cyfrannol mae a
Modur solenoid cyfrannol neu servo sy'n ymateb i signalau mewnbwn trydanol.
Pan fydd y system reoli yn anfon foltedd penodol neu signal cyfredol i'r
falf, mae'r solenoid yn cynhyrchu grym cyfatebol sy'n symud y falf
cydrannau mewnol.
Mae'r cydrannau allweddol yn cynnwys y corff falf,
sy'n gartref i'r llwybr llif, a'r elfen reoli, yn nodweddiadol sbŵl, poppet,
neu nodwydd sy'n rheoleiddio'r maint agoriadol. Wrth i'r signal trydanol amrywio, mae'r
Mae elfen reoli yn symud i wahanol swyddi, gan greu llif mwy neu lai
llwybrau. Mae'r symudiad hwn wedi'i raddnodi'n union fel bod y gyfradd llif yn newid
yn gyfrannol â'r signal mewnbwn.
Falfiau rheoli llif cyfrannol uwch
ymgorffori mecanweithiau adborth i sicrhau cywirdeb. Monitor Synwyryddion Sefyllfa
safle'r falf wirioneddol a'i gymharu â'r safle a ddymunir yn seiliedig ar y
signal mewnbwn. Os bydd anghysondebau'n digwydd, mae'r system reoli yn addasu'n awtomatig
i gynnal y gyfradd llif gywir, gan ddarparu cywirdeb eithriadol a
ailadroddadwyedd.
Buddion a Manteision Allweddol
Mae falfiau rheoli llif cyfrannol yn cynnig
Manteision niferus dros ddulliau rheoli llif traddodiadol. Y mwyaf arwyddocaol
Budd -dal yw eu manwl gywirdeb a'u hailadroddadwyedd. Gall y falfiau hyn gynnal llif
cyfraddau o fewn goddefiannau tynn, yn aml yn cyflawni lefelau cywirdeb o ± 1% neu
Gwell. Mae'r manwl gywirdeb hwn yn trosi'n uniongyrchol i well rheolaeth ar brosesau,
llai o wastraff, ac ansawdd cynnyrch gwell.
Mae effeithlonrwydd ynni yn cynrychioli prif arall
mantais. Trwy ddarparu'r gyfradd llif angenrheidiol yn unig ar unrhyw adeg benodol,
Mae falfiau cyfrannol yn helpu i wneud y defnydd gorau o ynni trwy'r system.
Mae'r effeithlonrwydd hwn yn arbennig o werthfawr mewn systemau hydrolig lle mae ynni pwmpio
yn cynrychioli cost weithredol sylweddol.
Hyblygrwydd llif cyfrannol
Mae falfiau rheoli yn eu gwneud yn addas ar gyfer ystod eang o gymwysiadau. Gallant
trin gwahanol fathau o hylif, gan gynnwys olewau hydrolig, dŵr, aer cywasgedig,
a llawer o atebion cemegol. Eu gallu i ddarparu rheolaeth esmwyth, ddi -gam
yn dileu'r hela a'r beicio sy'n aml yn gysylltiedig â rheolaeth draddodiadol
dulliau.
Mae amser ymateb yn dyngedfennol arall
mantais. Gall falfiau rheoli llif cyfrannol modern addasu cyfraddau llif yn
milieiliadau, gan eu gwneud yn ddelfrydol ar gyfer cymwysiadau deinamig lle ymateb cyflym
yn hanfodol. Mae'r gallu ymateb cyflym hwn yn galluogi gwell sefydlogrwydd system
a gwell perfformiad cyffredinol.
Ceisiadau cyffredin ar draws diwydiannau
Mae diwydiannau gweithgynhyrchu yn dibynnu'n fawr ar
falfiau rheoli llif cyfrannol ar gyfer gweithrediadau manwl gywirdeb. Mewn peiriannu CNC,
Mae'r falfiau hyn yn rheoli llif oerydd i gynnal y tymereddau torri gorau posibl a
Ymestyn Bywyd Offer. Mae prosesau mowldio chwistrelliad yn defnyddio falfiau cyfrannol i
Rheoleiddio cyfraddau pwysau a llif hydrolig, gan sicrhau ansawdd rhan gyson
a lleihau amseroedd beicio.
Mae'r diwydiant modurol yn cyflogi
falfiau rheoli llif cyfrannol mewn amrywiol gymwysiadau, o reoli
systemau hydrolig mewn offer gweithgynhyrchu i reoli danfon tanwydd yn
Cyfleusterau Profi. Mae'r falfiau hyn yn helpu i gynnal yr union amodau sy'n angenrheidiol
ar gyfer cynhyrchu cydrannau modurol o safon.
Mae planhigion prosesu cemegol yn defnyddio
falfiau rheoli llif cyfrannol ar gyfer dosio a chymysgu cemegol cywir
gweithrediadau. Mae'r gallu i reoli cyfraddau llif yn union yn sicrhau cemegyn cywir
cymarebau, gan wella ansawdd cynnyrch wrth gynnal safonau diogelwch.
Mae systemau HVAC yn ymgorffori fwyfwy
falfiau rheoli llif cyfrannol ar gyfer rheoli parthau ac optimeiddio ynni.
Gall y falfiau hyn fodiwleiddio dŵr wedi'i oeri neu lif dŵr poeth i barthau unigol
yn seiliedig ar y galw, gan wella effeithlonrwydd ynni a meddiannydd yn sylweddol
cysur.
Meini prawf ac ystyriaethau dewis
Dewis y llif cyfrannol cywir
Mae angen ystyried y falf reoli yn ofalus o sawl ffactor. Cyfradd llif
Mae gofynion yn cynrychioli'r prif ystyriaeth, gan fod yn rhaid maint falfiau
yn briodol ar gyfer gofynion llif lleiaf ac uchaf y cais.
Ni all falfiau rhy fach ddarparu llif digonol, tra efallai na fydd diffyg falfiau rhy fawr
manwl gywirdeb ar gyfraddau llif isel.
Mae pwysau gweithredu a thymheredd yn amrywio
rhaid cyfateb y gofynion cais. Mae falfiau cyfrannol ar gael yn
graddfeydd pwysau amrywiol, o gymwysiadau pwysedd isel o dan 100 psi i
Systemau pwysedd uchel yn fwy na 5000 psi. Mae cydnawsedd tymheredd yn sicrhau
Gweithrediad dibynadwy ar draws yr ystod weithredu ddisgwyliedig.
Mae cydnawsedd hylif yn hanfodol ar gyfer falf
hirhoedledd a pherfformiad. Rhaid i'r deunyddiau falf fod yn gydnaws â'r
prosesu hylif i atal cyrydiad, diraddio neu halogi. Hyn
Mae'r ystyriaeth yn cynnwys deunyddiau'r corff falf a selio mewnol
cydrannau.
Rheoli Cydnawsedd Signalau Yn sicrhau'n iawn
Integreiddio â'r systemau rheoli presennol. A yw'r system yn defnyddio foltedd
signalau, signalau cyfredol, neu brotocolau cyfathrebu digidol, rhaid i'r falf fod
yn gydnaws â'r allbynnau rheoli sydd ar gael.
Gosod a Chynnal a Chadw Gorau
Harferion
Mae gosod priodol yn hanfodol ar gyfer
Perfformiad falf rheoli llif cyfrannol gorau posibl. Dylai'r falf fod
wedi'i osod i'r cyfeiriad llif cywir, fel y nodir gan saethau llif ar y
corff falf. Mae pibell syth ddigonol yn rhedeg cyn ac ar ôl y falf yn helpu i sicrhau
amodau llif sefydlog a rheolaeth gywir.
Rhaid i gysylltiadau trydanol fod yn ddiogel a
wedi'i gysgodi'n iawn i atal ymyrraeth â'r signalau rheoli. Nisgrifi
Mathau cebl priodol a dilyn argymhellion gwneuthurwr ar gyfer gwifren
Mae llwybro'n helpu i gynnal cywirdeb signal ac ymatebolrwydd falf.
Mae cynnal a chadw rheolaidd yn ymestyn bywyd falf a
yn cynnal perfformiad. Mae hyn yn cynnwys archwiliad cyfnodol o drydanol
cysylltiadau, glanhau cydrannau falf, a gwirio signal rheoli
cywirdeb. Mae llawer o falfiau cyfrannol modern yn cynnwys galluoedd diagnostig sydd
yn gallu rhybuddio gweithredwyr at faterion posib cyn iddynt effeithio ar berfformiad system.
