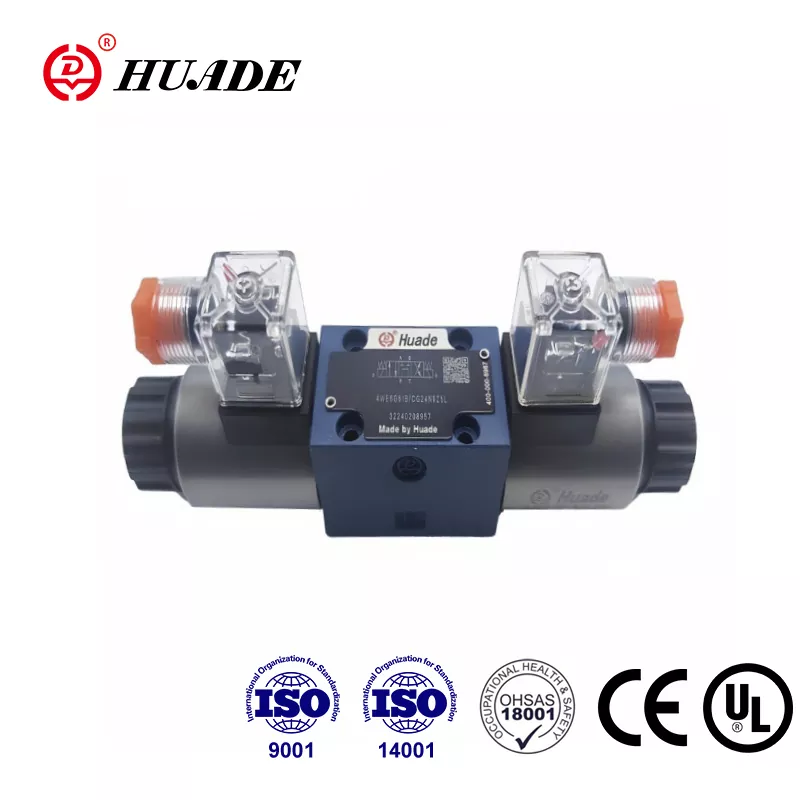

Mae falf rheoli cyfeiriadol Bosch Rexroth 4WE 6 D yn cynrychioli elfen sylfaenol mewn systemau hydrolig modern. Mae'r falf hon yn gweithredu fel switsh cyfeiriad a reolir yn drydanol sy'n dweud wrth hylif hydrolig ble i fynd a phryd i symud. Fel falf maint NG6 safonol, mae'n ffitio i mewn i systemau ledled y byd diolch i safonau rhyngwladol sy'n gwneud i wahanol frandiau weithio gyda'i gilydd. Bydd peirianwyr sydd angen cymharu cyflenwyr, gwirio prisiau, neu ddeall manylion technegol yn canfod bod y falf hon yn cynnig dibynadwyedd a hyblygrwydd ar gyfer cymwysiadau pwysedd canolig i uchel.
Deall Swyddogaeth Sylfaenol a Dyluniad
Mae'r falf 4WE 6 D yn rheoli hylif hydrolig trwy ei newid rhwng pedwar prif borthladd wedi'u labelu P, A, B, a T. Mae Port P yn cysylltu â'r pwmp, mae porthladdoedd A a B yn cysylltu â actuators fel silindrau, ac mae porthladd T yn dychwelyd hylif i'r tanc. Mae'r falf yn gweithio fel switsh trydanol ond ar gyfer olew hydrolig yn lle trydan. Pan fyddwch chi'n ei droi ymlaen, mae hylif yn llifo i un cyfeiriad. Pan fyddwch chi'n ei ddiffodd, mae'r llif naill ai'n stopio neu'n gwrthdroi yn dibynnu ar ddyluniad y falf.

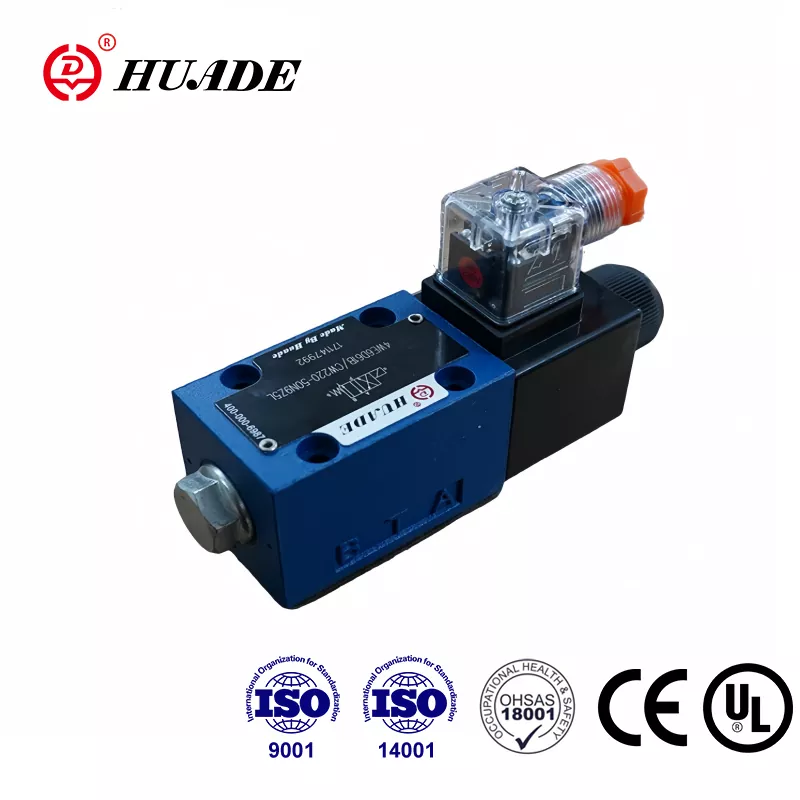

Y tu mewn i'r falf mae sbŵl metel sy'n llithro yn ôl ac ymlaen y tu mewn i dwll wedi'i beiriannu'n fanwl gywir. Mae electromagnet o'r enw solenoid yn gwthio'r sbŵl hwn pan fydd trydan yn llifo trwy ei coil. Mae'r 4WE 6 D yn defnyddio'r hyn y mae peirianwyr yn ei alw'n ddyluniad "armature gwlyb", sy'n golygu bod y plunger solenoid yn eistedd yn uniongyrchol yn yr olew hydrolig. Efallai y bydd hyn yn swnio'n rhyfedd, ond mewn gwirionedd mae'n gwneud i'r falf bara'n hirach oherwydd nad oes morloi rwber sy'n gwisgo o amgylch y rhannau symudol. Mae'r olew hefyd yn helpu i oeri'r solenoid ac yn lleihau sŵn yn ystod y llawdriniaeth.
Pan fydd y solenoid yn diffodd, mae sbring dychwelyd yn gwthio'r sbŵl yn ôl i'w safle cychwyn. Mae'r dyluniad dychwelyd gwanwyn hwn yn darparu nodwedd ddiogelwch oherwydd bod y falf yn dychwelyd yn awtomatig i safle hysbys os bydd pŵer trydanol yn methu. Rhaid i rym y gwanwyn oresgyn ffrithiant y rhannau symudol ac unrhyw bwysau yn y llinell ddychwelyd, sy'n dod yn bwysig yn ddiweddarach pan fyddwn yn trafod terfynau dylunio system.
Mae'r corff falf yn dilyn safonau mowntio rhyngwladol gan gynnwys ISO 4401-03, CETOP 3, a DIN 24340 Ffurflen A. Mae'r safonau hyn yn diffinio union leoliad tyllau mowntio a chysylltiadau porthladd. Mae'r safoni hwn yn golygu y gall y Rexroth 4WE 6 D ddisodli falfiau tebyg gan Parker, Eaton, neu weithgynhyrchwyr eraill yn gorfforol heb ailgynllunio'r plât mowntio. Ar gyfer rheolwyr prynu, mae'r cyfnewidioldeb hwn yn creu hyblygrwydd cadwyn gyflenwi oherwydd gall gwerthwyr lluosog ddarparu rhannau cydnaws yn ystod prinder neu drafodaethau pris.
Graddfeydd Pwysedd a Chynhwysedd Llif
Mae falf rheoli cyfeiriadol Rexroth 4WE 6 D yn delio â phwysau gweithio difrifol. Gall y prif borthladdoedd P, A, a B weithredu ar bwysau hyd at 350 bar, er bod y rhan fwyaf o ddogfennau technegol yn rhestru'r uchafswm safonol ar 315 bar. I roi hyn mewn persbectif, mae 315 bar yn cyfateb i tua 4,570 pwys y fodfedd sgwâr, sy'n cyfateb yn fras i bwysau car bach yn pwyso ar ardal yr un maint â stamp post.
Mae cynhwysedd llif yn dibynnu a ydych chi'n dewis solenoid DC neu AC. Gall fersiynau DC drin hyd at 80 litr y funud, tra bod fersiynau AC fel arfer yn uchafswm o 60 litr y funud. Daw'r gwahaniaeth o'r dyluniad electromagnet a pha mor gyflym y gall symud y sbŵl. Er gwybodaeth, gallai 80 litr y funud lenwi bathtub mewn tua dau funud.
Fodd bynnag, mae un terfyn pwysau critigol sy'n synnu llawer o ddylunwyr. Ni all y porthladd T, sy'n dychwelyd olew i'r tanc, fod yn fwy na 160 bar o bwysau. Mae'r cyfyngiad hwn yn bodoli oherwydd bod yn rhaid i'r gwanwyn dychwelyd a'r grym solenoid oresgyn y pwysau sy'n gwthio yn ôl o'r llinell ddychwelyd yn ddibynadwy. Os yw pwysau llinell ddychwelyd yn mynd yn rhy uchel, gall y sbŵl ddirgrynu, methu â symud yn iawn, neu hyd yn oed symud pan ddylai aros yn llonydd. Mae angen cyfrifo systemau sy'n rhannu manifolds dychwelyd rhwng falfiau lluosog neu'n defnyddio llinellau dychwelyd hir gyda chyfyngiadau yn ofalus i sicrhau bod pwysau porthladd T yn aros o fewn terfynau.
Mae'r berthynas rhwng cwymp pwysau a llif yn dilyn patrwm rhagweladwy. Ar y llif uchaf o 80 litr y funud, mae'r falf fel arfer yn creu tua 2.5 bar o golled pwysau. Mae'r egni hwn yn troi'n wres, y mae'n rhaid i'r olew hydrolig ei gludo i ffwrdd. Mae gweithredu'n gyson uwchlaw llif neu bwysau graddedig yn gofyn am gapasiti oeri ychwanegol ac efallai y bydd angen cydrannau sbardun arbennig i gynnal ymateb falf derbyniol.
Dylai peirianwyr sy'n dewis y 4WE 6 D ar gyfer dyluniadau newydd wirio bod pwysau llinell ddychwelyd system yn aros ymhell o dan y terfyn 160 bar gydag ymyl diogelwch digonol. Mae rheol dda yn gadael o leiaf 20-30 bar o glustog i drin pigau pwysau wrth newid falf yn gyflym neu pan fydd falfiau lluosog yn newid ar yr un pryd.
Cyfluniadau Sbwlio ac Amrywiadau Gweithredol
Mae'r symbolau llythrennau a rhif sydd wedi'u stampio ar blatiau enw falf yn disgrifio'n union sut mae hylif yn llifo trwy wahanol leoliadau. Mae'r "D" yn 4WE 6 D yn nodi dyluniad sbŵl penodol, fel arfer cyfluniad pedair ffordd sy'n canolbwyntio ar y gwanwyn. Yn y safle canol, mae'r sbŵl hwn yn blocio P i T ac A i B. Pan fydd wedi'i egni, mae'n cysylltu P i A a B i T, a fyddai'n ymestyn silindr. Pan gaiff ei ddad-egnïo, mae'r gwanwyn yn dychwelyd y sbŵl i'r canol, ac mae'r silindr yn stopio.
Mae Rexroth yn cynnig llawer o wahanol symbolau sbŵl y tu hwnt i fath D yn unig. Mae rhai yn cysylltu pob porthladd â thanc yn y canol ar gyfer actiwadyddion sy'n arnofio'n rhydd. Mae eraill yn rhwystro pob porthladd i ddal llwyth. Mae'r dewis yn dibynnu ar yr hyn y mae angen i'r peiriant ei wneud pan fydd y falf yn eistedd yn niwtral. Efallai y bydd angen canolfan dal llwyth ar wasg, tra gallai system trin deunydd elwa o ganolfan arnofio sy'n caniatáu i actiwadyddion symud yn rhydd yn ystod y gosodiad.
Mae'r corff falf yn cynnwys mecanwaith gwrthwneud â llaw sydd fel arfer wedi'i farcio â botwm neu fonyn bach. Yn ystod cychwyn neu argyfyngau, gall technegwyr wthio'r gwrthwneud hwn i symud y sbŵl yn fecanyddol heb bŵer trydanol. Mae'r nodwedd hon yn hanfodol wrth gomisiynu systemau newydd neu ddatrys problemau, oherwydd gallwch wirio swyddogaeth fecanyddol yn annibynnol ar reolaethau trydanol.
Mae rhai modelau 4WE 6 D yn cynnwys ôl-ddodiad "OF" sy'n nodi dyluniad cadw. Nid oes gan y fersiynau hyn unrhyw wanwyn dychwelyd ond yn hytrach maent yn defnyddio peli mecanyddol neu binnau sy'n cloi'r sbŵl ym mha bynnag safle y gorchmynnwyd iddo ddiwethaf. Mae pwls trydanol byr yn symud y sbŵl, yna mae'r deintydd yn ei ddal yno heb bŵer di-dor. Mae'r dyluniad hwn yn arbed ynni ac yn lleihau gwres ond mae angen sylw ychwanegol i ddychwelyd sefydlogrwydd pwysedd llinell gan nad oes unrhyw rym gwanwyn yn helpu i ddal y sbŵl yn ei le.
Ar gyfer cymwysiadau lle mae symud falf yn gyflym yn creu siociau pwysau, mae amrywiadau newid meddal yn defnyddio rhigolau siâp manwl gywir a orifices wedi'u peiriannu i mewn i'r sbŵl. Mae'r nodweddion hyn yn agor ac yn cau llwybrau llif yn raddol yn hytrach na thorri'n syth rhwng safleoedd. Mae'r canlyniad yn lleihau effeithiau morthwyl dŵr a all niweidio pibellau a ffitiadau dros amser. Mae amser ymateb safonol yn rhedeg rhwng 10 ac 20 milieiliad yn dibynnu ar y math o solenoid a phwysau'r system.
Manylebau Trydanol a Therfynau Amgylcheddol
Mae'r coiliau solenoid ar y falf rheoli cyfeiriadol 4WE 6 D yn cael eu hadeiladu ar gyfer dyletswydd barhaus, sy'n golygu y gallant aros yn llawn egni am gyfnod amhenodol heb orboethi. Ar foltedd graddedig, mae cynnydd tymheredd coil yn aros yn is na 30 gradd Kelvin, ac mae bywyd disgwyliedig yn fwy na 10 miliwn o gylchoedd newid. Mae'r gwydnwch hwn yn gwneud y falf yn addas ar gyfer awtomeiddio cylch uchel lle gallai falfiau newid sawl gwaith yr eiliad am gyfnodau estynedig.
Mae'r folteddau sydd ar gael yn cynnwys y ddau opsiwn DC ar 12, 24, 96, a 205 folt, ynghyd ag opsiynau AC ar 110 a 230 folt. Mae'r coiliau'n goddef amrywiadau foltedd o plws neu finws 10 y cant o'r enwol, sy'n helpu'r falf i weithio'n ddibynadwy hyd yn oed pan fydd cyflenwadau pŵer yn amrywio. Mae cysylltiad trydanol yn dilyn safon EN 175301-803 ar gyfer cysylltwyr tri-polyn. Pan gânt eu paru'n iawn, mae cysylltwyr yn cyflawni sgôr amddiffyn IP65, sy'n golygu eu bod yn gwrthsefyll jetiau llwch a dŵr o unrhyw gyfeiriad.
Un nodwedd ymarferol y mae technegwyr cynnal a chadw yn ei gwerthfawrogi yw'r coil symudadwy, y gellir ei gylchdroi. Gallwch ddad-blygio'r cysylltydd trydanol, tynnu'r coil solenoid, ei gylchdroi 360 gradd i unrhyw safle sy'n gwneud gwifrau'n haws, a'i ailosod heb dorri i mewn i'r cylched hydrolig. Mae'r hyblygrwydd hwn yn symleiddio'r gosodiad mewn mannau tynn ac yn caniatáu optimeiddio llwybr gwifren ar ôl i'r falf osod yn y system.
Mae ystod tymheredd gweithredu ar gyfer morloi safonol yn rhedeg o negyddol 30 i bositif 80 gradd Celsius. Rhaid i'r hylif hydrolig ei hun gynnal gludedd rhwng 10 a 500 milimetr sgwâr yr eiliad, er bod y perfformiad gorau posibl yn digwydd tua 25. Mae'r falf yn pwyso tua 1.46 cilogram, yn ddigon ysgafn i'w drin yn hawdd yn ystod y gosodiad ond yn ddigon trwm i deimlo'n sylweddol ac wedi'i wneud yn dda.
Mae ystyriaeth ddiogelwch bwysig yn ymwneud â thymheredd tanio hylif. Gall yr arwyneb poethaf ar y solenoid gyrraedd 150 gradd Celsius yn ystod gweithrediad parhaus. Rhaid i'r olew hydrolig fod â thymheredd tanio o leiaf 50 gradd yn uwch na hyn, sy'n golygu pwynt tanio o 200 gradd Celsius o leiaf. Mae'r rhan fwyaf o olewau hydrolig mwynol yn bodloni'r gofyniad hwn yn hawdd, ond mae angen gwirio hylifau synthetig neu fformwleiddiadau anarferol cyn eu defnyddio.
Gofynion Hylif Hydrolig a Diogelu System
Mae dibynadwyedd hirdymor falf rheoli cyfeiriadol Rexroth 4WE 6 D yn dibynnu'n fawr ar ansawdd hylif hydrolig. Dim ond ychydig o ficromedrau y mae'r union gliriadau rhwng y sbŵl llithro a'r corff falf yn ei fesur. Mae gronynnau halogiad sy'n fwy na'r cliriadau hyn yn achosi traul cyflym a methiant yn y pen draw trwy ddau fecanwaith gwahanol.
Yn gyntaf, mae gronynnau'n cael eu dal rhwng y sbŵl a'r turio gan achosi'r hyn y mae technegwyr yn ei alw'n "gludiad." Mae'r sbŵl yn glynu yn ei le ac yn gwrthod symud pan ofynnir iddo. Gallai hyn ymddangos yn ysbeidiol i ddechrau wrth i ronynnau lletemu dros dro ac yna gweithio'n rhydd, ond mae'n anochel y bydd y broblem yn gwaethygu wrth i fwy o ronynnau gronni. Yn ail, mae gronynnau'n gweithredu fel past malu sy'n gwisgo'r arwynebau manwl yn raddol. Wrth i gliriadau agor, mae gollyngiadau mewnol yn cynyddu. Mae'r gollyngiad hwn nid yn unig yn gwastraffu pŵer pwmp ond mae'n cynhyrchu gwres sy'n diraddio'r olew ac yn cyflymu traul sêl trwy'r system gyfan.
Mae Rexroth yn nodi lefel halogi uchaf fel ISO 4406 Dosbarth 20/18/15. Mae'r dosbarthiad hwn yn golygu dim mwy na 5,000 o ronynnau sy'n fwy na 4 micron fesul mililitr o olew, dim mwy na 1,300 o ronynnau yn fwy na 6 micron, a dim mwy na 320 o ronynnau yn fwy na 14 micron. Er mwyn cyflawni'r glendid hwn mae angen hidlo effeithiol gyda chymhareb beta o 75 o leiaf ar 25 micron.
Yn ymarferol, mae'r system hidlo yn aml yn costio mwy dros oes y falf na'r falf ei hun. Mae angen ailosod elfennau hidlo yn rheolaidd, ac mae profion dadansoddi olew yn cadarnhau bod halogiad yn aros o fewn terfynau. Mae pinsio ceiniog wrth hidlo yn arwain at ailosod falfiau drud ac amser segur annisgwyl. Dylai peirianwyr sy'n dylunio systemau newydd gyllidebu ar gyfer hidlwyr o ansawdd uchel a chynllunio ar gyfer cynnal a chadw hidlwyr fel tasg hollbwysig yn hytrach na thasg dewisol.
Yr hylif safonol yw olew hydrolig mwynol yn cyfarfod DIN 51524 rhannau 1, 2, a 3. Mae'r falf hefyd yn gweithio gyda hylifau synthetig penodol a chymysgeddau dŵr-glycol os ydych chi'n nodi deunyddiau sêl priodol. Mae morloi rwber nitrile safonol yn gweithio'n iawn gydag olewau petrolewm, ond mae angen morloi fflworoelastomer ar gymwysiadau tymheredd uchel, ac mae angen cyfansoddion arbennig wedi'u marcio â MH neu MT ar hylifau dŵr.
Rôl fel Falf Peilot a Nodweddion Gollyngiadau
Mae'r falf 4WE 6 D yn aml yn gweithredu fel cam peilot sy'n rheoli falfiau cyfeiriadol mwy. Yn y cais hwn, mae'r 4WE bach 6 D yn newid pwysau peilot sy'n symud sbwlio llawer mwy mewn falf prif lwyfan. Gallai'r brif falf drin 600 litr y funud neu fwy, ymhell y tu hwnt i gapasiti uniongyrchol 4WE 6 D, ond mae'n defnyddio switsh dibynadwy 4WE 6 D i wneud penderfyniadau rheoli.
Pan gaiff ei ddefnyddio fel falf peilot, mae perfformiad y 4WE 6 D yn effeithio'n uniongyrchol ar ddiogelwch ac ymateb y system llif uchel gyfan. Mae unrhyw ansefydlogrwydd yn y porthladd falf peilot T neu ollyngiad mewnol gormodol yn y falf peilot yn creu gwallau wrth leoli'r prif lwyfan. Mae hyn yn gwneud glendid hylif a sefydlogrwydd pwysedd porthladd T hyd yn oed yn fwy hanfodol mewn cymwysiadau falf peilot. Mae'r falf peilot bach yn ei hanfod yn dod yn ymennydd sy'n rheoli corff llawer mwy pwerus, felly mae cadw'r ymennydd hwnnw'n iach yn gofyn am sylw ychwanegol.
Mae gan bob falf math sbŵl rywfaint o ollyngiad mewnol yn ôl dyluniad. Rhaid i'r cliriad rhwng sbwlio a thyllu ganiatáu symudiad llyfn, sy'n golygu na all selio'n berffaith fel falf poppet. Ychydig iawn o falfiau newydd sy'n gollwng, fel arfer llai na 0.5 litr y funud ar bwysedd llawn. Wrth i'r falf gronni oriau gweithredu a thraul yn cynyddu cliriadau, mae gollyngiadau yn cynyddu'n raddol. Mae hyn yn normal ac yn ddisgwyliedig.
Rhaid i ddylunwyr systemau roi cyfrif am y gollyngiad mewnol hwn, yn enwedig mewn cymwysiadau sy'n dal llwythi. Bydd silindr sy'n defnyddio 4WE 6 D i gynnal ei safle yn drifftio'n araf wrth i olew ollwng yn fewnol drwy'r falf. Ar gyfer daliad statig, mae angen ychwanegu falf wirio a weithredir gan beilot neu ddefnyddio dyluniad sbŵl dal llwyth. Mae monitro cyfradd gollwng dros amser hefyd yn rhoi rhybudd cynnar o draul. Pan fydd gollyngiad yn fwy na therfynau'r gwneuthurwr, mae ailosod y falf cyn methiant llwyr yn atal toriadau annisgwyl.
Cymharu Opsiynau Cystadleuol a Strategaeth Croesgyfeirio
Mae safoni NG6 yn golygu bod nifer o gynhyrchwyr mawr yn cynnig dewisiadau cyfnewidiol amgen i falf rheoli cyfeiriadol Rexroth 4WE 6 D. Mae deall opsiynau cystadleuol yn helpu prynwyr i negodi prisiau gwell a chynnal hyblygrwydd cadwyn gyflenwi.
Mae Parker Hannifin yn cynhyrchu'r gyfres D1VW, sy'n cystadlu'n uniongyrchol â'r 4WE 6 D. Mae'r falfiau hyn yn bodloni'r un safonau mowntio NFPA D03 a CETOP 3 gyda graddfeydd pwysau tebyg o gwmpas 345 bar a chynhwysedd llif i 80 litr y funud. Mae Parker yn pwysleisio gweithgynhyrchu manwl gywir ac effeithlonrwydd ynni, gan gynnig nifer o amrywiadau trydanol gan gynnwys coiliau AC wedi'u cywiro a chynlluniau sbŵl newid meddal.
Mae Eaton Vickers yn cynhyrchu'r gyfres DG4V-3, sy'n adnabyddus am adeiladu garw sy'n addas ar gyfer cymwysiadau dyletswydd trwm. Mae tablau croesgyfeirio yn cadarnhau bod modelau Rexroth penodol fel y 4WE 6 D ag OF detent yn cyfateb yn uniongyrchol i Vickers fel DG4V-3-2N. Mae gan frand Vickers enw da mewn systemau pwysedd uchel, er bod prisiau'n aml yn rhedeg ychydig yn uwch nag opsiynau eraill.
Mae'r manylion critigol wrth groesgyfeirio yn cynnwys graddfeydd pwysedd porthladd T. Er bod galluoedd pwysau gwaith prif aros yn debyg ar draws brandiau, terfynau porthladd dychwelyd yn amrywio'n sylweddol. Mae Standard Rexroth 4WE 6 D yn caniatáu 160 bar yn y porthladd T. Mae Parker D1VW gyda solenoidau AC yn caniatáu pwysau dychwelyd 103 bar yn unig, ond mae fersiynau DC neu AC wedi'u cywiro yn cynyddu hyn i 207 bar. Os yw dyluniad eich system yn agosáu at bwysau dychwelyd 160 bar, byddai amnewid falf Parker AC safonol yn achosi methiannau oherwydd gallu pwysau dychwelyd annigonol.
Mae'r amrywiad hwn yn amlygu pam na all prynwyr gymryd yn ganiataol bod cyfnewidioldeb mecanyddol yn cyfateb i gywerthedd swyddogaethol. Rhaid i fanylebau cyflawn gan gynnwys math trydanol a'r holl gyfraddau pwysau gyfateb cyn cymeradwyo amnewidyn. Dylai adrannau prynu gadw rhestr groesgyfeirio wedi'i dilysu sy'n dangos nid yn unig niferoedd rhannol ond sy'n cadarnhau paramedrau critigol yn cyd-fynd â gofynion y cais.
Mae'r fantais safoni yn ymestyn y tu hwnt i amnewidiadau brys yn unig. Yn ystod y cyfnod dylunio, gall peirianwyr nodi "Rexroth 4WE 6 D neu gyfwerth cymeradwy" yna cynnal perthnasoedd â chyflenwyr lluosog. Mae'r gystadleuaeth hon yn cadw prisiau'n rhesymol ac yn sicrhau bod rhannau ar gael hyd yn oed pan fydd un gwneuthurwr yn wynebu oedi yn y gadwyn gyflenwi. Yr allwedd yw gwneud gwaith cartref ymlaen llaw i wirio'r hyn sy'n wirioneddol gymwys fel rhywbeth cyfatebol yn hytrach na darganfod anghydnawsedd ar ôl ei osod.
Symud Ymhellach Ymlaen: Pryd i Ystyried Rheolaeth Gyfrannol
Mae falf rheoli cyfeiriadol Rexroth 4WE 6 D yn cynnig gweithrediad deuaidd yn unig. Mae'n troi ymlaen yn llawn neu wedi'i ddiffodd yn llwyr heb unrhyw beth yn y canol. Mae hyn yn gweithio'n berffaith ar gyfer llawer o gymwysiadau fel clampio, alldaflu rhan, neu gylchoedd estyn-tynnu syml. Fodd bynnag, mae awtomeiddio modern yn gofyn yn gynyddol am gyflymder amrywiol, cyflymiad llyfn, a rheolaeth union leoliad na all falfiau diffodd eu darparu.
Mae falfiau cyfrannol fel cyfres Rexroth 4WRPEH yn llenwi'r bwlch hwn trwy amrywio llif yn barhaus yn gymesur â signal mewnbwn trydanol. Yn hytrach na dim ond ymlaen neu i ffwrdd, gellir gorchymyn y falf i lif 25 y cant, llif 63 y cant, neu unrhyw werth arall. Mae hyn yn galluogi rheoli cyflymder silindr trwy gydol ei strôc, gan weithredu cychwyn a stopio meddal i leihau llwythi sioc, a chyflawni symudiad llyfn mewn systemau aml-echel.
Mae'r gyfres 4WRPEH yn cynnal yr un maint a phatrwm mowntio NG6 â'r 4WE 6 D, gan ei gwneud yn llwybr uwchraddio mecanyddol uniongyrchol. Mae cynhwysedd llif yn amrywio o 4 i 40 litr y funud yn dibynnu ar y model. Mae'r falf yn cynnwys electroneg ar y bwrdd sy'n prosesu signalau rheoli, yn darparu adborth lleoliad, ac yn gweithredu algorithmau rheoli soffistigedig. Mae'r dyluniad electronig integredig hwn yn cyferbynnu'n fawr â newid electromagnetig syml y 4WE 6 D.
Mae adborth lleoliad yn caniatáu i'r system reoli wirio bod y sbŵl wedi symud i'r safle gorchmynnol. Mae'r rheolaeth dolen gaeedig hon yn sicrhau cywirdeb o fewn ffracsiynau milimedr, gan alluogi cymwysiadau fel gweisg servo sydd angen rheolaeth rym fanwl gywir neu offer peiriant sy'n gofyn am gyfuchlinio llyfn. Mae'r signal adborth trydanol hefyd yn galluogi monitro diagnostig i ganfod traul neu gamweithio cyn i fethiant llwyr ddigwydd.
Mae falfiau cymesurol modern yn cynnwys rhyngwynebau cyfathrebu digidol fel IO-Link sy'n eu cysylltu ag amgylcheddau gweithgynhyrchu Diwydiant 4.0. Mae'r falf yn dod yn synhwyrydd smart sy'n darparu data perfformiad amser real, rhagfynegiadau cynnal a chadw, a pharamedrau cyfluniad. Mae hyn yn cynrychioli naid cenhedlaeth o gysylltiad trydanol sylfaenol falf rheoli cyfeiriadol 4WE 6 D.
Pryd ddylech chi ddewis cymesuredd dros reolaeth ar-off? Os yw'r cais yn ymwneud ag unrhyw un o'r gofynion hyn, mae rheolaeth gyfrannol yn haeddu ystyriaeth ddifrifol: gweithrediad cyflymder amrywiol, cyflymiad llyfn ac arafiad, rampiau pwysau ar gyfer cyswllt rhan ysgafn, dal safle heb gloeon mecanyddol, neu integreiddio i reolwyr cynnig rhaglenadwy. Ar y llaw arall, os oes angen newid cyfeiriad dibynadwy arnoch chi a bod cyfaint y llif yn aros yn gyson yn ystod y llawdriniaeth, y 4WE 6 D symlach a llai costus yw'r dewis gorau o hyd.
Mae llawer o adeiladwyr peiriannau yn dechrau gyda falfiau diffodd ac yna'n ôl-osod rheolaeth gyfrannol yn ddiweddarach wrth i ofynion cwsmeriaid esblygu. Mae'r cydnawsedd mecanyddol yn gwneud yr uwchraddio hwn yn gymharol syml, er bod angen ymdrech beirianyddol ychwanegol ar gyfer integreiddio trydanol a thiwnio systemau. Mae cynllunio ar gyfer uwchraddio posibl yn y dyfodol trwy ddylunio gyda seilwaith trydanol digonol a chapasiti'r system reoli yn arbed arian o'i gymharu ag ailgynllunio cyflawn yn ddiweddarach.
Ystyriaethau Prynu a Gwirionedd y Gadwyn Gyflenwi
Mae prisiau'r byd go iawn ar gyfer falf rheoli cyfeiriadol Rexroth 4WE 6 D yn amrywio'n sylweddol yn seiliedig ar fodel penodol, cyflenwr ac amodau'r farchnad. Mae falfiau newydd fel arfer yn amrywio o 350 i 730 o ddoleri'r UD yn dibynnu ar gyfluniad a maint. Mae gostyngiadau cyfaint yn berthnasol ar gyfer archebion o ddeg neu fwy o unedau, gyda rhai dosbarthwyr yn cynnig prisiau haenog sy'n lleihau cost fesul uned 15 i 25 y cant ar symiau uwch.
Mae marchnadoedd ar-lein fel eBay yn rhestru falfiau newydd ac ail-law ar wahanol bwyntiau pris. Er y gallai falfiau a ddefnyddir ymddangos yn ddeniadol ar gyfer arbedion cost, mae'r hanes a'r cyflwr mewnol yn parhau i fod yn anhysbys. Gan fod gollyngiadau mewnol yn cynyddu gyda thraul a mesur, mae angen offer profi llif, mae gan falfiau a ddefnyddir risg sylweddol oni bai bod y gwerthwr yn darparu canlyniadau prawf ardystiedig. Ar gyfer cymwysiadau hanfodol, anaml y mae'r arbedion cymedrol yn cyfiawnhau'r ansicrwydd o ran dibynadwyedd.
Mae dosbarthwyr awdurdodedig fel [BuyRexroth.com](http://buyrexroth.com/) yn cynnal stoc o gyfluniadau cyffredin gyda chyflwyniad nodweddiadol o 28 diwrnod busnes ar gyfer modelau safonol. Mae hyn yn cynrychioli tua chwe wythnos, sy'n ymddangos yn hir am gydran mor safonol ond sy'n adlewyrchu pwysau cadwyn gyflenwi byd-eang parhaus sy'n effeithio ar y sector awtomeiddio diwydiannol cyfan. Gall ffurfweddiadau falf llai cyffredin neu opsiynau arbennig fel haenau sy'n gwrthsefyll cyrydiad ymestyn amseroedd arwain i 12 wythnos neu fwy.
Mae'r amseroedd arweiniol hyn yn creu heriau cynllunio gwirioneddol i weithgynhyrchwyr offer ac adrannau cynnal a chadw. Mae archebu falfiau ar ôl i ddyluniad peiriant gael ei gwblhau mewn perygl o oedi'r prosiect cyfan os bydd cyflawni'n cymryd mwy o amser na'r disgwyl. Yn yr un modd, dylai gweithrediadau cynnal a chadw stocio darnau sbâr hanfodol yn hytrach nag aros am orchmynion brys yn ystod methiant. Mae angen cydbwyso cost cario ariannol rhestr eiddo yn erbyn cost llawer uwch amser segur cynhyrchu wrth aros am rannau.
Mae llongau rhyngwladol yn ychwanegu haen arall o gymhlethdod. Mae falfiau hydrolig yn gymwys fel nwyddau diwydiannol safonol heb gyfyngiadau allforio arbennig, ond mae costau cludo ac amser clirio tollau yn amrywio'n sylweddol yn ôl cyrchfan. Mae archebu gan ddosbarthwyr rhanbarthol yn hytrach na chludo'n uniongyrchol o'r Almaen yn aml yn darparu cyflenwad cyflymach a logisteg symlach er gwaethaf prisiau uned uwch o bosibl.
Mae cyfanswm cost perchnogaeth yn ymestyn ymhell y tu hwnt i'r pris prynu. Mae llafur gosod, peirianneg integreiddio, amser comisiynu, a chynnal a chadw parhaus i gyd yn cyfrannu at gostau oes. Yn fwyaf arwyddocaol, mae'r system hidlo sydd ei hangen i gynnal glendid olew priodol yn aml yn costio mwy dros ddeng mlynedd nag ailosod falfiau lluosog. Mae esgeuluso hidlo i arbed costau tymor byr yn arwain at fethiant falf cynamserol, gan greu treuliau hirdymor llawer uwch.
Mae prynwyr sy'n canolbwyntio ar y pris prynu isaf yn unig yn aml yn creu problemau drud yn ddiweddarach. Mae gwerthusiad cyflawn yn ystyried dibynadwyedd gwerthwr, ansawdd cymorth technegol, argaeledd darnau sbâr, a thelerau gwarant ochr yn ochr â phris. Mae sefydlu perthnasoedd â chyflenwyr cymeradwy lluosog yn darparu gwytnwch yn erbyn amhariadau annisgwyl ar gyflenwadau tra'n cynnal safonau ansawdd.
Gofynion Cynnal a Chadw a Mynediad Datrys Problemau
Mae catalogau cynnyrch safonol ar gyfer y falf rheoli cyfeiriadol 4WE 6 D yn darparu manylebau a dimensiynau ond yn arbennig nid oes ganddynt weithdrefnau cynnal a chadw manwl na chanllawiau datrys problemau. Mae gweithgynhyrchwyr fel arfer yn ystyried y wybodaeth weithredol hon fel arbenigedd technegol sy'n gofyn am ddogfennaeth gwasanaeth ar wahân.
Mae Rexroth a HYDAC yn cyhoeddi llawlyfrau gwasanaeth cynhwysfawr sy'n ymdrin â gweithdrefnau dadosod, manylebau terfyn traul, darnau sbâr a argymhellir, a siartiau llif diagnostig. Nid yw'r llawlyfrau hyn ar gael am ddim ond mae angen eu prynu neu fe'u darperir i gwsmeriaid sy'n cwblhau cyrsiau hyfforddi swyddogol. Mae'r polisi hwn yn diogelu gwybodaeth gwneuthurwr tra'n sicrhau bod personél sy'n gwneud gwaith cynnal a chadw yn cael hyfforddiant priodol.
Ar gyfer timau cynnal a chadw, mae hyn yn golygu na allwch ddibynnu ar wybodaeth gatalog yn unig i ganfod problemau neu gynllunio atgyweiriadau. Mae sefydlu cysylltiad â grŵp cymorth technegol y gwneuthurwr cyn i faterion godi yn arbed amser yn ystod argyfyngau. Mae llawer o ddosbarthwyr yn cynnig rhaglenni hyfforddi sy'n ymdrin â mathau lluosog o falfiau ac yn darparu profiad ymarferol gyda gweithdrefnau dadosod a phrofi.
Mae tasgau cynnal a chadw cyffredin yn cynnwys ailosod coil solenoid, adnewyddu morloi, a glanhau sbwlio. Mae'r dyluniad armature gwlyb yn caniatáu ailosod coiliau heb agor y ceudod hydrolig trwy gylchdroi'r coil 90 gradd a'i godi i ffwrdd. Nid oes angen unrhyw ddraeniad hylif na diwasgedd system ar gyfer y weithdrefn bum munud hon. Gall morloi newydd a sbŵl wedi'i lanhau adfer perfformiad tebyg i newydd i falfiau sy'n dangos mwy o ollyngiadau mewnol, ar yr amod nad yw traul wedi agor cliriadau y tu hwnt i'r fanyleb.
Mae gwneud diagnosis o broblemau falf yn systematig yn osgoi gwastraffu ymdrech i ailosod rhannau ar hap. Os bydd falf yn methu â symud, yn gyntaf gwiriwch fod pŵer trydanol yn cyrraedd y coil gyda foltedd cywir. Gwiriwch ymwrthedd coil gyda ohmmeter i gadarnhau nad yw'r dirwyn i ben wedi llosgi allan. Os bydd gwiriadau trydanol yn mynd heibio, mae problemau hydrolig yn dod yn amheus. Gall olew halogedig fod wedi achosi sbwlio, a bod angen ei ddadosod a'i lanhau. Gallai pwysau cyflenwad isel roi pwysau peilot annigonol i symud y sbŵl yn erbyn grymoedd llwyth.
Mae profion trydanol yn gofyn am wybod y fanyleb gwrthiant coil, sy'n ymddangos mewn taflenni data manwl ond nid catalogau sylfaenol. Mae coiliau DC nodweddiadol yn mesur 15 i 40 ohms yn dibynnu ar gyfradd foltedd. Mae coiliau AC yn dangos ymwrthedd llawer is, yn aml 5 i 15 ohm, gan eu bod yn dibynnu ar anwythiad yn hytrach na gwrthiant pur ar gyfer cyfyngu cerrynt. Mae cylched agored yn dynodi coil wedi llosgi, tra bod gwrthiant isel iawn yn awgrymu dirwyniadau byr.
Canllawiau Cymhwyso Byd Go Iawn
Mae gweisg diwydiannol yn gymhwysiad clasurol ar gyfer y falf rheoli cyfeiriadol 4WE 6 D. Mae'r falf yn rheoli estyniad silindr i gymhwyso grym gwasgu a thynnu'n ôl i ryddhau. Mae falf rhyddhad pwysau yn cyfyngu ar y grym mwyaf, tra bod y falf cyfeiriadol yn gorchymyn cyfeiriad yn syml. Mae'r rheolaeth syml hon yn ddigon ar gyfer llawer o weithrediadau brys lle mae grym a chyflymder yn aros yn gyson.
Mae peiriannau mowldio chwistrellu yn defnyddio falfiau cyfeiriadol lluosog gan gynnwys modelau 4WE 6 D i reoli silindrau clamp, pinnau ejector, a thynnu craidd. Mae'r swyddogaethau hyn yn gofyn am reolaeth cyfeiriad dibynadwy heb fawr o ollyngiadau i osgoi materion ansawdd rhannol. Mae gallu'r falf i weithredu ar 315 bar yn darparu ar gyfer y grymoedd clampio uchel sydd eu hangen ar gyfer mowldiau mawr.
Mae offer hydrolig symudol fel cloddwyr a chraeniau yn defnyddio falfiau cyfeiriadol ledled y system. Mae'r 4WE 6 D yn aml yn gwasanaethu fel falf peilot bwydo pwysau peilot i brif falfiau rheoli llawer mwy yn consol y gweithredwr. Mae'r bensaernïaeth hon yn cadw rheolaethau'r gweithredwr yn ysgafn ac yn ymatebol tra bod prif falfiau'n trin y llifoedd trwm sy'n gyrru ffyniant, ffon, a silindrau bwced. Mae maint cryno NG6 yn cyd-fynd yn hawdd â manifolds falf peilot sy'n gwasanaethu swyddogaethau lluosog.
Mae awtomeiddio llinell cynulliad yn aml yn defnyddio falfiau 4WE 6 D ar gyfer gweithrediadau trosglwyddo rhan, clampio a gwasgu. Mae'r amser ymateb cyflym yn cefnogi cyfraddau beicio o sawl llawdriniaeth y funud. Mae'r disgwyliad oes hir yn bwysig gan fod methiant falf ar linell awtomataidd yn atal cynhyrchu rhag effeithio ar orsafoedd lluosog i lawr yr afon.
Mae pob un o'r cymwysiadau hyn yn gofyn am sylw i fanylion penodol y tu hwnt i fanylebau sylfaenol. Mae angen mesuriad falf lleddfu pwysau gofalus ar reolaethau'r wasg i amddiffyn offer. Mae angen i beiriannau mowldio fynd i'r afael â'r llwythi gwres uchel o feicio parhaus. Mae offer symudol yn wynebu sioc, dirgryniad, ac eithafion tymheredd sy'n herio dibynadwyedd falf. Mae angen integreiddio systemau awtomataidd â rheolwyr rhaglenadwy a chylchedau diogelwch. Mae'r 4WE 6 D yn darparu sylfaen alluog ond dim ond pan fydd dyluniad y system gyflawn yn mynd i'r afael â'r gofynion cais-benodol hyn y mae'n llwyddo.
Gwneud y Penderfyniad Dethol
Mae dewis falf rheoli cyfeiriadol Rexroth 4WE 6 D yn dechrau gyda gwirio ei fod yn bodloni gofynion sylfaenol. Rhaid i bwysau'r system aros ar neu'n is na 350 bar, ni ddylai'r galw llif fod yn fwy na 80 litr y funud ar gyfer solenoidau DC neu 60 litr y funud ar gyfer fersiynau AC, a rhaid i bwysau llinell ddychwelyd aros o dan 160 bar gan gynnwys pigau pwysau.
Mae angen cydweddu manylebau trydanol â'r cyflenwadau pŵer sydd ar gael. Er bod DC 24-folt wedi dod bron yn gyffredinol mewn rheolaethau diwydiannol modern, efallai y bydd angen fersiynau AC 110 neu 230-folt ar offer hŷn. Cadarnhewch fod goddefgarwch foltedd yn aros o fewn y sgôr plws neu finws 10 y cant er mwyn osgoi problemau dibynadwyedd mewn cyfleusterau ag ansawdd pŵer ymylol.
Mae amodau amgylcheddol yn pennu dewis deunydd sêl. Mae rwber nitrile safonol yn gweithio o negyddol 30 i bositif 80 gradd Celsius gydag olewau petrolewm. Mae angen seliau fflworoelastomer ar gyfer cymwysiadau tymheredd uchel uwchlaw 80 gradd. Mae angen cyfansoddion sêl penodol ar hylifau sy'n seiliedig ar ddŵr sy'n gwrthsefyll yr amgylchedd cemegol gwahanol. Yn yr un modd, gwiriwch fod yr hylif hydrolig yn bodloni safonau DIN 51524 neu ymgynghorwch â'r gwneuthurwr ynghylch hylifau amgen.
Mae ystyriaethau mowntio yn cynnwys y rhyngwyneb falf a'r cyfeiriadedd solenoid. Sicrhewch fod yr arwyneb mowntio yn darparu awyren selio fflat gyda torque bollt priodol a morloi O-ring. Cynlluniwch lwybr trydanol i fanteisio ar y solenoid cylchdroadwy, gan leoli'r cysylltydd lle mae gwifrau'n gyfleus ac wedi'u hamddiffyn rhag difrod mecanyddol.
Mae'r penderfyniad rhwng fersiwn safonol dychwelyd y gwanwyn a fersiynau cadw yn dibynnu ar gylchred dyletswydd ac argaeledd ynni. Mae falfiau cadw yn arbed ynni mewn cymwysiadau lle mae safle falf yn newid yn anaml a rhaid iddo ddal am gyfnodau estynedig. Mae falfiau dychwelyd gwanwyn yn darparu dulliau methiant cliriach gan fod colli pŵer yn eu dychwelyd i gyflwr diogel diffiniedig.
Ar gyfer ceisiadau sy'n gofyn am reolaeth cyflymder amrywiol, cyflymiad llyfn, neu adborth lleoliad, daw'r cyfyngiadau 4WE 6 D i'r amlwg. Mae hyn yn nodi pryd i ystyried falfiau cyfrannol er gwaethaf cost a chymhlethdod uwch. Mae'r penderfyniad yn aml yn dibynnu a oes gwir angen modiwleiddio'r cymhwysiad neu a yw rheolaeth ddi-dor gyda dyluniad cylched cywir yn cyflawni'r canlyniadau gofynnol.
Y tu hwnt i'r falf ei hun, mae llwyddiant yn dibynnu ar ddyluniad system briodol. Maint yr uned pŵer hydrolig i ddarparu llif digonol ar bwysau gofynnol gyda chynhyrchu gwres rhesymol. Gosod hidlydd sy'n bodloni gofyniad ISO 4406 Dosbarth 20/18/15. Dyluniwch linellau dychwelyd i leihau pwysau cefn yn y porthladd T. Cynhwyswch amddiffyniad rhyddhad pwysau a fflysio system briodol yn ystod y cychwyn cychwynnol i gael gwared ar halogiad y cynulliad.
Casgliad ac Argymhellion Strategol
Mae falf rheoli cyfeiriadol Rexroth 4WE 6 D yn parhau i fod yn safon diwydiant am resymau da. Mae ei allu pwysedd uchel, ei ryngwynebau safonol, a'i ddibynadwyedd profedig yn ei wneud yn ddewis cadarn ar gyfer systemau hydrolig pwysedd canolig i uchel sy'n gofyn am reolaeth cyfeiriad dibynadwy. Mae derbyniad byd-eang safonau mowntio NG6 yn darparu hyblygrwydd cadwyn gyflenwi trwy werthwyr cymwys lluosog.
Fodd bynnag, mae cais llwyddiannus yn gofyn am barchu terfynau'r falf a chynnal yr amgylchedd hydrolig sydd ei angen arno. Nid yw'r terfyn pwysedd porthladd T 160-bar yn awgrym ond yn ffin galed sy'n achosi methiannau pan eir y tu hwnt iddo. Rhaid i beirianwyr ddadansoddi deinameg llinell ddychwelyd yn ofalus, yn enwedig mewn systemau gyda falfiau lluosog yn rhannu manifoldau dychwelyd cyffredin.
Nid yw glendid hylif hydrolig yr un mor agored i drafodaeth. Mae bodloni ISO 4406 Dosbarth 20/18/15 yn gofyn am fuddsoddiad mewn hidlo priodol a chynnal a chadw parhaus. Dyma'r gost oes fwyaf sy'n gysylltiedig â'r falf ac mae'n haeddu blaenoriaeth gyllidebol briodol. Mae arbed arian ar hidlo yn creu costau llawer mwy trwy ailosod falf cynamserol ac amser segur annisgwyl.
Mae manteisio ar safoni yn golygu cynnal rhestrau croesgyfeirio cymeradwy gyda manylebau wedi'u dilysu. Mae cyfnewidioldeb mecanyddol falfiau NG6 ar draws brandiau yn darparu gwydnwch cadwyn gyflenwi dim ond pan fydd eilyddion yn cael eu dilysu'n dechnegol yn hytrach na'u rhagdybio. Rhowch sylw arbennig i gyfraddau pwysau porthladd T wrth gymharu dewisiadau eraill.
Ar gyfer dyluniadau peiriannau newydd, ystyriwch a yw rheolaeth wrth-ddiffodd yn diwallu anghenion y presennol a'r dyfodol yn wirioneddol. Mae'r 4WE 6 D yn gwasanaethu'n dda mewn cymwysiadau lle mae newid cyfeiriad a llif cyson yn ddigon. Pan ddaw cyflymder amrywiol, symudiad llyfn, neu ddiagnosteg integredig yn ofynion, mae technoleg falf gyfrannol yn darparu galluoedd gwerth y buddsoddiad ychwanegol.
Mae'r falf yn cynrychioli technoleg aeddfed gyda dealltwriaeth glir o alluoedd a chyfyngiadau. Daw llwyddiant o barchu'r ffiniau hynny, cynnal yr amgylchedd hydrolig yn iawn, a chyfateb galluoedd falf i ofynion cymhwyso. O'i ddefnyddio'n briodol, mae'r falf rheoli cyfeiriadol 4WE 6 D yn darparu blynyddoedd o wasanaeth dibynadwy mewn cymwysiadau diwydiannol heriol.
