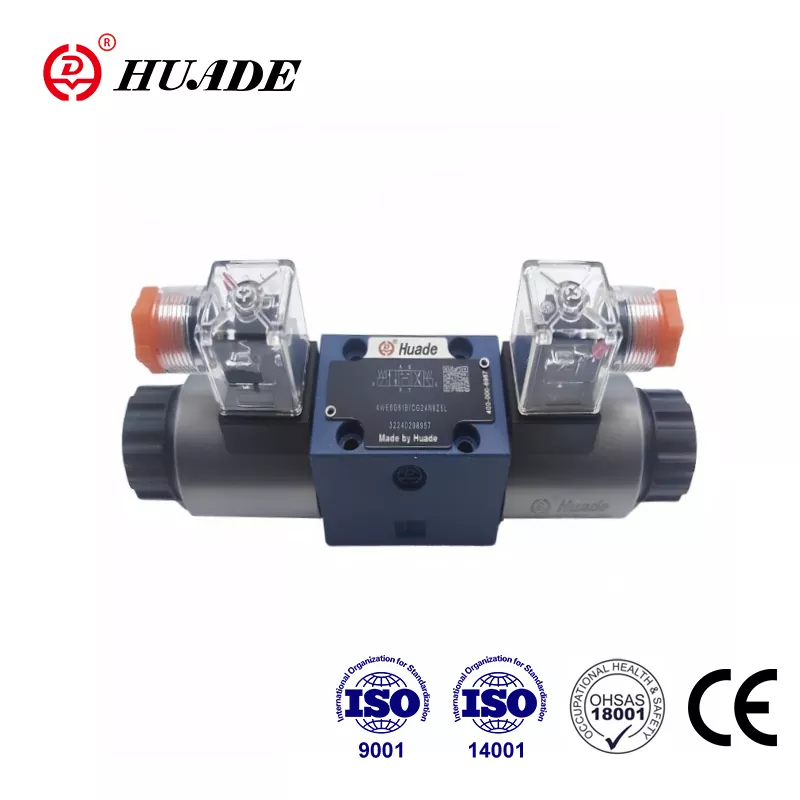

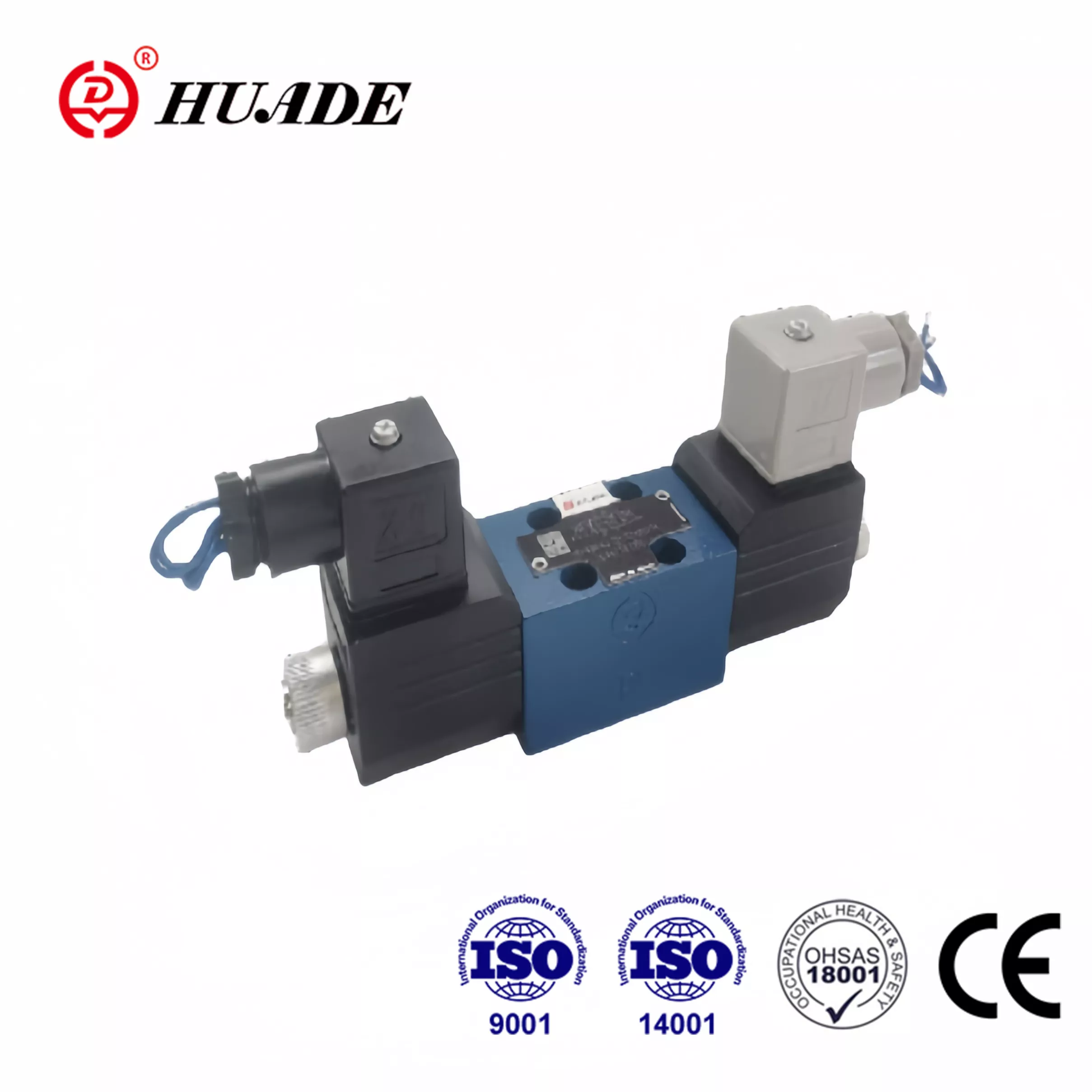

Pan fydd pobl yn chwilio am "falf rheoli cyfeiriadol WE 4 ar gyfer Rexroth," maen nhw fel arfer yn edrych ar un o'r cydrannau hydrolig mwyaf cyffredin mewn peiriannau diwydiannol. Fodd bynnag, gall yr enw fod ychydig yn ddryslyd. Yr hyn y mae'r rhan fwyaf o bobl yn ei olygu mewn gwirionedd wrth "WE 4" yw falf cyfres Rexroth WE 6 gyda swyddogaeth 4-ffordd. Mae'r "4" yn cyfeirio at y pedwar prif borthladd ar y falf, tra bod y "6" yn dweud wrthych y dynodiad maint, sy'n cyfateb i batrwm mowntio safonol y diwydiant NG6 neu CETOP 3.
Mae'r gwahaniaeth hwn yn bwysig oherwydd os ydych chi'n archebu rhannau neu'n dylunio system, mae angen i chi wybod yn union beth rydych chi'n gweithio gydag ef. Mae falf rheoli cyfeiriadol Rexroth yn y categori hwn wedi bod yn geffyl gwaith mewn systemau hydrolig ers degawdau, ac mae rhesymau da pam ei fod yn parhau i fod yn boblogaidd heddiw.
Beth Sy'n Gwneud Falf Rexroth WE 6 yn Arbennig
Mae falf rheoli cyfeiriadol Rexroth WE 6 yn sefyll allan ym maes gorlawn falfiau hydrolig oherwydd ei fod yn pacio perfformiad difrifol i becyn cryno. Gall y falf hon drin pwysau hyd at 350 bar, sef tua 5,076 psi, a chyfraddau llif hyd at 80 litr y funud pan fyddwch chi'n defnyddio'r fersiwn solenoid DC. Ar gyfer solenoid AC, mae hynny'n gostwng i 60 litr y funud, ond mae hynny'n dal yn ddigon ar gyfer y rhan fwyaf o gymwysiadau diwydiannol.
Mae'r falf yn defnyddio'r hyn a elwir yn ddyluniad solenoid pin gwlyb sy'n gweithredu'n uniongyrchol. Heb fynd yn rhy dechnegol, mae hyn yn golygu bod y coil electromagnetig yn eistedd yn yr olew hydrolig, sy'n helpu i'w oeri a'i wneud yn rhedeg yn dawelach. Mae'r olew hefyd yn iro'r rhannau symudol, sy'n ymestyn oes y falf. Mae hyn yn wahanol i rai dyluniadau rhatach lle mae'r solenoid yn eistedd y tu allan i'r olew ac yn rhedeg yn boethach.
Yr hyn sy'n gosod y falf rheoli cyfeiriadol hon ar wahân mewn gwirionedd yw sut mae'n cwrdd â safonau rhyngwladol. Mae'r patrwm mowntio yn dilyn ISO 4401-03-02-0-05, sydd yr un fath â safon NFPA D03 America. Mae'r safoni hwn yn golygu y gallwch gyfnewid falf Rexroth am falf NG6 brand arall heb newid eich plât mowntio na'ch plymio. Mae hynny'n beth mawr pan fyddwch chi'n cynnal a chadw offer hŷn neu'n ceisio dod o hyd i rannau'n gyflym.
Deall y Swyddogaeth 4-Ffordd
Pan fyddwn yn siarad am falf rheoli cyfeiriadol 4-ffordd, rydym yn disgrifio sut mae'r falf yn rheoli llif hydrolig. Mae gan y falf bedwar prif borthladd, fel arfer wedi'u labelu P, T, A, a B. Mae Porth P yn cysylltu â'ch pwmp ac yn dod â hylif hydrolig dan bwysau i mewn. Mae Porth T yn cysylltu â'ch tanc a dyma lle mae hylif yn dychwelyd. Mae porthladdoedd A a B yn cysylltu â'ch silindr hydrolig neu'ch modur.
Gellir ffurfweddu falf Rexroth WE 6 fel falf 4/3, sy'n golygu pedwar porthladd a thair safle, neu falf 4/2 gyda phedwar porthladd a dau safle. Mae'r fersiwn tri safle yn fwy cyffredin oherwydd ei fod yn rhoi safle canol niwtral i chi lle mae'r falf yn dychwelyd pan fyddwch chi'n diffodd y signal trydanol.
Mae gwahanol swyddi yn y ganolfan yn gwneud pethau gwahanol. Mae canolfan gaeedig, y mae Rexroth yn ei galw'n sbŵl "C", yn blocio'r holl borthladdoedd yn y safle canol ond yn cysylltu A a B â'r tanc. Mae hyn yn ddefnyddiol pan fydd angen i chi ddal llwyth yn ei le. Mae canolfan agored, wedi'i marcio fel "G" neu "T" yn system Rexroth, yn cysylltu'r pwmp yn uniongyrchol â'r tanc yn y sefyllfa niwtral wrth rwystro A a B. Dyma'r hyn y byddech chi'n ei ddefnyddio gyda phwmp gêr dadleoli sefydlog oherwydd ei fod yn gadael i'r pwmp ddadlwytho pan nad oes unrhyw beth yn symud.
Mae'r cyfluniad sbwlio "E" yn boblogaidd hefyd. Mae'n blocio'r pwmp ond yn cysylltu A, B, a T gyda'i gilydd yn y canol. Ac os oes angen y grym dal mwyaf arnoch, mae'r sbŵl "H" yn blocio'r pedwar porthladd yn gyfan gwbl yn y sefyllfa niwtral. Dyma beth mae peirianwyr yn ei ddefnyddio ar gyfer clampiau dal gwaith oherwydd nid oes bron unrhyw ollyngiad unwaith y bydd y clamp wedi'i osod.
Sut mae Falf Rexroth yn Cymharu â Chystadleuaeth
Mae marchnad falf rheoli cyfeiriadol NG6 yn gystadleuol, gyda Parker Hannifin ac Eaton Vickers yn cynnig cynhyrchion tebyg. Mae'r tri phrif frand yn gwneud falfiau sy'n cyfnewid yn gorfforol oherwydd eu bod yn dilyn yr un safon CETOP 3. Mae hyn yn golygu bod eich penderfyniad prynu yn dibynnu ar fanylion perfformiad, pris, a pha mor gyflym y gallwch chi gael y falf.
Mae'r Rexroth WE 6 a'r Vickers DG4V-3 ill dau yn uchafswm o 80 litr y funud a 350 bar ar y prif borthladdoedd. Mae cyfres D3W Parker yn honni cynhwysedd llif uwch, hyd at 150 litr y funud yn yr un ôl troed D03. Efallai y bydd hynny'n bwysig os ydych chi'n gwthio'r terfynau, ond ar gyfer y mwyafrif o gymwysiadau, mae falf Rexroth yn darparu digon o gapasiti.
Un maes lle mae gwahaniaethau'n dod i'r amlwg yw cyfradd pwysedd y porthladd tanc. Mae falf Rexroth fel arfer yn caniatáu pwysau cefn 160 bar ar y porthladd T ar gyfer rhai mathau o sbŵl. Mae D3W Parker yn mynd i fyny at 210 bar, ac mae fersiwn perfformiad uchel Vickers DG4V-3 yn trin 207 bar. Os oes gennych linellau dychwelyd hir neu angen rheoli pwysau cefn, gallai hyn ddylanwadu ar eich dewis.
O ran pris, mae falf rheoli cyfeiriadol Rexroth fel arfer yn rhedeg tua £255 am uned sylfaenol, er bod prisiau'n amrywio yn seiliedig ar gyfluniad a ble rydych chi'n prynu. Gallwch ddod o hyd i'r falfiau hyn trwy ddosbarthwyr diwydiannol, ar eBay ar gyfer unedau a ddefnyddir neu unedau dros ben, a thrwy gyflenwyr mawr fel RS Online.
Pam Mae Glendid Hylif yn Bwysig Mwy Na'r Eich Meddwl
Dyma rywbeth sy'n dal llawer o bobl oddi ar y wyliadwrus am falf Rexroth WE 6. Er ei fod wedi'i adeiladu'n galed ac yn gallu ymdopi â 350 bar o bwysau, mae'n rhyfeddol o sensitif i olew hydrolig budr. Y ffit manwl gywir rhwng y sbŵl a'r turio yw'r hyn sy'n gadael i'r falf selio ar bwysedd uchel, ond mae'r un cliriad tynn, fel arfer rhwng 3 a 13 micron, yn golygu y gall gronynnau jamio pethau.
Pan fydd halogion yn mynd i'r bwlch bach hwnnw, maen nhw'n creu'r hyn y mae'r diwydiant yn ei alw'n sbwlio stiction neu glo silt. Mae'r sbŵl yn mynd yn sownd ac ni fydd yn symud hyd yn oed pan fydd y solenoid yn llawn egni. Os ydych chi'n rhedeg solenoidau AC, gall hyn losgi'r coil oherwydd ei fod yn aros yn y modd cerrynt mewnlif uchel yn hytrach na gollwng i ddal cerrynt unwaith y bydd y sbŵl yn symud.
Mae Rexroth yn nodi y dylai eich system hydrolig gynnal dosbarth glendid ISO 4406 20/18/15. Nid dim ond awgrym yw hynny. Mae'n debyg mai hidlo da a chadw halogiad allan o'ch system yw'r peth pwysicaf y gallwch chi ei wneud i gadw'ch falfiau rheoli cyfeiriadol i weithio'n ddibynadwy. Mae'n bwysicach na phrynu'r falf drutaf neu or-beiriannu eich rheolyddion trydanol.
Mae trefn cynnal a chadw priodol yn cynnwys gwirio elfennau hidlo yn seiliedig ar wahaniaethau pwysau, cadw'r olew yn oer, a sicrhau nad yw dŵr yn mynd i mewn i'r system. Yr hen ddywediad hydrolig yw cadw'ch olew "yn lân, yn oer ac yn sych," a dyna'r allwedd i fywyd falf hir mewn gwirionedd.
Cysylltiadau Trydanol ac Amddiffyn
Daw falf Rexroth WE 6 gyda gwahanol opsiynau foltedd. Gallwch gael 24 VDC, sy'n gyffredin mewn offer symudol a pheiriannau diwydiannol mwy newydd. Mae yna hefyd 230 VAC ar gyfer systemau diwydiannol hŷn a 110 VDC ar gyfer rhai cymwysiadau arbenigol. Mae'r solenoidau AC a DC yn gyfnewidiol ar yr un corff falf, sy'n rhoi hyblygrwydd i chi os ydych chi'n uwchraddio system.
Pan fyddwch chi'n cau pŵer i falf solenoid, mae'n cynhyrchu pigyn foltedd. Dim ond ffiseg yw hyn, ond gall achosi problemau gyda'ch electroneg rheoli os na fyddwch chi'n ei drin yn iawn. Mae angen amddiffyniad ymchwydd allanol arnoch chi yn eich panel trydanol, neu gallwch archebu'r falf gyda chysylltydd sydd ag ataliad ymyrraeth adeiledig.
Mae'r falf yn cynnig opsiynau gwrthwneud â llaw hefyd. Mae'r gwrthwneud â llaw safonol yn gadael i dechnegydd symud y sbŵl trwy wthio botwm pan fydd y pŵer i ffwrdd. Mae hyn yn amhrisiadwy yn ystod datrys problemau neu gomisiynu. Mae yna hefyd opsiwn botwm madarch gyda detent sy'n cloi'r falf yn y safle â llaw nes i chi ei thynnu'n ôl allan.
Pryd i Ddefnyddio'r Falf Hon a Phryd i Edrych Mewn Man Eraill
Mae falf rheoli cyfeiriadol Rexroth WE 6 yn rhagori ar reolaeth syml i ffwrdd. Os oes angen silindr hydrolig arnoch i ymestyn neu dynnu'n ôl, neu fodur i'w droi ymlaen a'i wrthdroi, mae'r falf hon yn gwneud y gwaith yn ddibynadwy ac yn economaidd. Mae'n offer safonol mewn peiriannau adeiladu, offer amaethyddol, offer peiriant, a hydrolig diwydiannol cyffredinol.
Yr hyn nad yw'r falf hon yn ei wneud yw rheolaeth gymesur. Ni allwch amrywio'r gyfradd llif na rheoli cyflymder eich actuator yn esmwyth gyda falf rheoli cyfeiriadol syml. Os oes angen hynny arnoch, rydych chi'n edrych ar gyfres falf gyfrannol 4WRA neu 4WREE Rexroth yn lle hynny. Mae gan y falfiau hynny solenoidau cyfrannol, adborth electronig, a synwyryddion lleoli sy'n caniatáu ichi reoli safle sbŵl yn barhaus yn seiliedig ar signal analog.
Mae'r gwahaniaeth yn y gost yn sylweddol. Gallai falf gyfeiriadol gyfrannol redeg dros $2,000, tra bod falf rheoli cyfeiriadol sylfaenol WE 6 yn costio ffracsiwn o hynny. Ar gyfer ceisiadau sydd ond angen swyddi arwahanol, nid yw gwario arian ychwanegol ar reolaeth gyfrannol yn gwneud synnwyr. Mae'r falf symlach yn fwy dibynadwy, yn haws i'w chynnal, ac mae'n gwneud yn union yr hyn sydd ei angen arnoch chi.
Ar gyfer lleoliadau peryglus, mae Rexroth yn cynnig fersiynau atal ffrwydrad o falf WE 6 gyda graddfeydd Ex ib IIC T6. Dyma beth fyddech chi'n ei ddefnyddio mewn gweithfeydd cemegol neu burfeydd olew lle mae perygl o atmosfferau ffrwydrol. Mae'r adeiladwaith falf yr un peth, ond mae'r cydrannau trydanol yn bodloni safonau diogelwch cynhenid.
Ystyriaethau Gosod a Dylunio System
Mae gosod falf rheoli cyfeiriadol Rexroth yn gywir yn gwneud gwahaniaeth mawr o ran pa mor dda y mae'n perfformio. Mae'r falf yn gosod ar is-blat sy'n bolltio i'ch manifold neu floc hydrolig. Mae gan yr is-blat y darnau porth sy'n cysylltu â'ch gwaith plymwr. Gwnewch yn siŵr eich bod yn defnyddio is-blat CETOP 3 sy'n cyd-fynd â phatrwm porthladd y falf.
Gallwch chi osod y falf mewn unrhyw gyfeiriadedd, ond mae angen i chi feddwl am afradu gwres. Dylai'r is-blat fod â dargludedd thermol o 36.2 W / mK o leiaf, ac os ydych chi'n gosod falfiau lluosog ar yr un manifold, cadwch o leiaf 55mm rhwng canolfannau. Gall y coiliau solenoid gylchdroi 90 gradd, sy'n helpu pan fyddwch chi'n gweithio mewn mannau tynn neu angen cyfeiriadu'r cysylltiadau trydanol mewn ffordd benodol.
Un peth i wylio amdano yw terfynau llif. Er bod y falf wedi'i graddio ar gyfer 80 litr y funud, os gallai amodau eich system wthio llifoedd yn uwch yn ystod cyfnodau byrhoedlog neu newid, mae angen i chi osod throtl cetris yn y llinell bwysau. Heb hyn, byddwch mewn perygl o osgiliad sbwlio neu ymddygiad anghyson pan fyddwch yn gweithredu'n agos at derfyn cynhwysedd y falf.
Mae terfyn pwysau porthladd tanc yn ystyriaeth ddylunio arall. Ar gyfer mathau o sbŵl sydd wedi'u marcio "A" neu "B," os ydych chi'n rhedeg pwysau a allai wthio'r porthladd tanc dros 160 bar, mae angen i chi drin y porthladd hwnnw fel llinell ddraenio yn hytrach na llinell ddychwelyd. Naill ai llwybrwch ef ar wahân i danc gydag ychydig iawn o bwysau cefn, neu dewiswch falf wahanol gyda graddfeydd porthladd tanc uwch.
Datrys Problemau Cyffredin
Pan nad yw system hydrolig gyda falf rheoli cyfeiriadol Rexroth yn gweithio'n iawn, mae yna ffordd resymegol i ddarganfod beth sydd o'i le. Dechreuwch gyda'r gwrthwneud â llaw. Os gallwch chi symud y sbŵl â llaw a bod yr actiwadydd yn gweithio, trydanol yw eich problem. Gwiriwch eich cyflenwad pŵer, cysylltiadau gwifrau, a signalau rheoli. Os na fydd y gwrthwneud â llaw yn symud y sbŵl ychwaith, mae gennych broblem fecanyddol.
Mae problemau mecanyddol fel arfer yn deillio o halogiad neu ddifrod. Os yw'r falf wedi bod yn rhedeg mewn olew budr, efallai y bydd y sbŵl yn sownd. Weithiau gallwch chi ei ryddhau trwy feicio'r gwrth-rediad â llaw wrth dapio'n ysgafn ar y corff falf, ond os yw'r halogiad yn ddifrifol, mae angen i chi ddadosod a glanhau'r falf neu ei disodli.
Mae methiannau trydanol yn aml yn ymddangos fel coiliau solenoid wedi'u llosgi allan. Os ydych chi'n mesur gwrthiant anfeidrol ar draws y terfynellau coil, mae'r coil yn agored ac mae angen ei ailosod. Gallai ymwrthedd isel fod yn arwydd byr. Mae coiliau DC arferol fel arfer yn darllen rhwng 10 a 50 ohms yn dibynnu ar sgôr foltedd. Mae coiliau AC yn darllen yn is, yn aml tua 3 i 8 ohm.
Mae gollyngiadau yn fater cyffredin arall gyda falfiau hŷn. Mae'r morloi sy'n cadw olew rhag gollwng yn allanol a'r sêl sy'n atal gollyngiadau mewnol heibio'r sbŵl yn gwisgo dros amser. Mae gollyngiadau allanol yn amlwg, ond mae gollyngiadau mewnol yn ymddangos fel actiwadyddion drifftio neu golli grym dal. Mae newid y pecyn sêl fel arfer yn trwsio hyn, ac mae Rexroth yn darparu cyfarwyddiadau ailadeiladu manwl yn eu dogfennaeth cynnal a chadw.
Y Darlun Mwy o Reoli Hydrolig
Mae falf rheoli cyfeiriadol Rexroth WE 6 yn cynrychioli technoleg aeddfed sydd wedi'i phrofi ei hun dros ddegawdau o ddefnydd diwydiannol. Nid yw'n fflachlyd nac yn uwch-dechnoleg yn ôl safonau modern, ond dyna'n union yr hyn yr ydych ei eisiau ar gyfer rheolaeth hydrolig ddibynadwy. Mae'r falf yn gwneud un swydd yn dda, mae wedi'i hadeiladu i safon ansawdd, ac mae'n dilyn confensiynau diwydiant sy'n ei gwneud hi'n hawdd gweithio gyda nhw.
Ar gyfer systemau sydd angen mwy nag 80 litr y funud, mae Rexroth yn cynnig y gyfres WEH o falfiau a weithredir gan beilot. Mae'r rhain yn defnyddio falf fach WE 6-math fel y cam peilot i reoli prif sbŵl llawer mwy. Mae'r gyfres WEH yn graddio hyd at faint NG32 a gall drin dros 1,000 litr y funud. Mae'r ffaith bod hyd yn oed y falfiau mawr hyn yn dibynnu ar ddyluniad WE 6 fel y cam peilot yn dangos pa mor sylfaenol yw'r bensaernïaeth falf hon i reolaeth hydrolig.
Pan fyddwch chi'n nodi falf rheoli cyfeiriadol ar gyfer system newydd neu amnewid un mewn offer presennol, mae cyfres Rexroth WE 6 yn haeddu ystyriaeth ddifrifol. Mae'n darparu gallu pwysedd uchel, graddfeydd llif da, a dibynadwyedd profedig pan fyddwch chi'n cynnal eich system hydrolig yn iawn. Mae'r mowntio safonedig yn golygu nad ydych wedi'ch cloi i mewn i un cyflenwr, ond mae ansawdd peirianneg a chefnogaeth Rexroth yn eu gwneud yn ddewis cadarn ar gyfer y gydran hanfodol hon.
Bydd deall yr hyn y mae "WE 4" yn ei olygu mewn gwirionedd, gwybod y terfynau perfformiad, a gwerthfawrogi pam mae glanweithdra hylif yn bwysig iawn yn eich helpu i gael y gorau o'r falfiau hyn. P'un a ydych chi'n cynnal fflyd o offer symudol, yn dylunio peiriant diwydiannol newydd, neu'n datrys problemau system hydrolig nad yw'n gweithio'n iawn, mae falf rheoli cyfeiriadol Rexroth yn parhau i fod yn ateb ymarferol ac effeithiol ar gyfer anghenion rheoli hydrolig.
