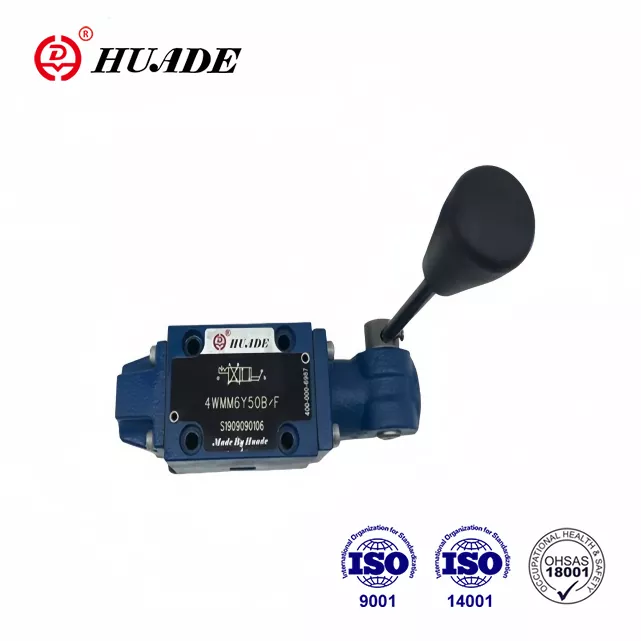

Pan fyddwch chi'n gweithio gyda systemau hydrolig sydd angen rheolaeth ddibynadwy â llaw, mae'r falf rheoli cyfeiriadol WMM 6 yn sefyll allan fel dewis ymarferol. Mae'r falf hon, a weithgynhyrchir gan Bosch Rexroth, wedi bod yn gwasanaethu diwydiannau ledled y byd ers degawdau. Fe'i cynlluniwyd i reoli llif hylif hydrolig yn fanwl gywir, gan helpu gweithredwyr i reoli popeth o beiriannau diwydiannol i offer symudol.
Mae'r WMM 6 yn perthyn i deulu o falfiau cyfeiriadol a weithredir â llaw sy'n dilyn safonau rhyngwladol. Yr hyn sy'n gwneud y falf hon yn arbennig o ddefnyddiol yw ei weithrediad syml ynghyd ag adeiladu cadarn. Mae peirianwyr a thechnegwyr yn gwerthfawrogi sut mae'n delio â chymwysiadau pwysedd canolig i uchel heb fod angen systemau trydanol cymhleth na ffynonellau pŵer allanol.
Deall Hanfodion Dylunio WMM 6
Mae'r falf rheoli cyfeiriadol WMM 6 yn gweithredu trwy fecanwaith sbwlio llithro y tu mewn i dŷ wedi'i beiriannu'n fanwl. Pan fyddwch chi'n symud y lifer â llaw, mae'r sbŵl yn symud safle, gan agor a chau llwybrau penodol ar gyfer hylif hydrolig. Mae'r dull gweithredu uniongyrchol hwn yn golygu nad oes unrhyw oedi rhwng eich mewnbwn ac ymateb y falf.

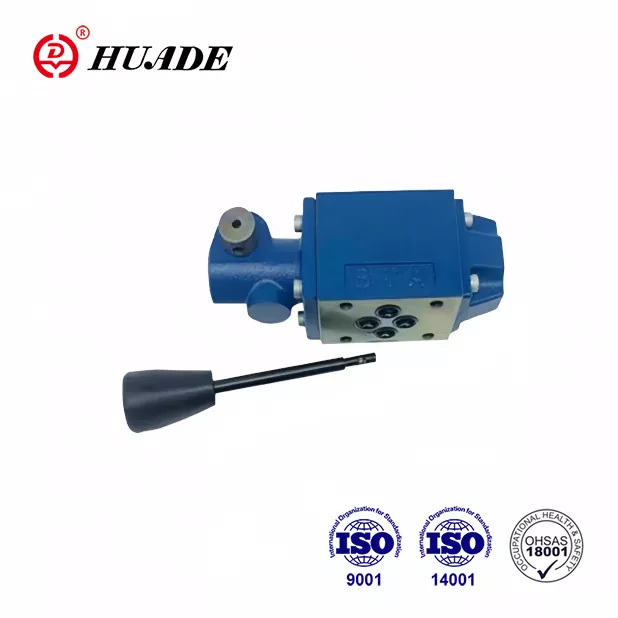

Mae'r corff falf yn gosod yn uniongyrchol ar is-blat gan ddilyn safon CETOP 3, a elwir hefyd yn ryngwyneb NG6 neu ISO 4401-03. Mae'r safoni hwn yn gwneud y gosodiad yn syml ac yn caniatáu i'r falf ffitio i'r systemau hydrolig presennol heb addasiadau arferol. Mae'r tai fel arfer wedi'u gwneud o ddur â phlatiau sinc, gan ddarparu ymwrthedd cyrydiad rhagorol hyd yn oed mewn amgylcheddau anodd.
Y tu mewn i'r falf, fe welwch sbwliau wedi'u cynllunio'n ofalus gyda thiroedd selio sy'n lleihau gollyngiadau mewnol. Daw'r sbwliau hyn mewn gwahanol ffurfweddau, pob un wedi'i nodi gan lythyren symbol penodol. Mae mecanwaith dychwelyd y gwanwyn yn sicrhau bod y falf yn dychwelyd i'w safle niwtral pan fyddwch chi'n rhyddhau'r lifer, sy'n hanfodol ar gyfer gweithrediad diogel.
Manylebau Technegol Sy'n Bwysig
Mae'r falf rheoli cyfeiriadol WMM 6 yn trin pwysau hyd at 315 bar ar ei brif borthladdoedd, gyda chynhwysedd llif uchaf o 60 litr y funud. Mae'r manylebau hyn yn ei gwneud yn addas ar gyfer silindrau hydrolig canolig a moduron. Gall y porthladd tanc drin hyd at 160 bar, sy'n ddigonol ar gyfer y mwyafrif o gymwysiadau safonol.
Mae ystod tymheredd gweithredu yn ymestyn o minws 30 i ynghyd â 80 gradd Celsius wrth ddefnyddio morloi NBR safonol. Ar gyfer cymwysiadau sy'n ymwneud â thymheredd uwch neu hylifau sy'n gwrthsefyll cemegolion, mae'r falf ar gael gyda morloi FKM wedi'u codio fel amrywiad V. Mae'r falf yn cynnal perfformiad ar draws ystod gludedd eang, o 2.8 i 500 milimetr sgwâr yr eiliad, er bod y perfformiad gorau yn digwydd tua 46 mm² / s gan ddefnyddio olewau hydrolig safonol fel HLP46.
Mae'r cynulliad falf cyflawn yn pwyso tua 1.4 cilogram ar gyfer y fersiwn tri safle ac 1.6 cilogram pan fydd yn meddu ar fecanwaith cadw clicied. Mae angen tua 20 i 30 newton o rym ar y lifer â llaw, yn dibynnu ar bwysedd y system a chyfluniad sbŵl. Mae'r lefel grym hon yn sicrhau rheolaeth gadarnhaol heb achosi blinder gweithredwr yn ystod defnydd estynedig.
Symbolau Sbwlio ac Opsiynau Llwybr Llif
Mae deall symbolau sbŵl yn hanfodol wrth ddewis falf rheoli cyfeiriadol WMM 6 ar gyfer eich cais. Mae pob symbol yn cynrychioli cyfluniad llwybr llif penodol sy'n pennu sut mae'r falf yn ymddwyn mewn gwahanol safleoedd. Mae'r symbol wedi'i farcio'n uniongyrchol ar y corff falf er mwyn ei adnabod yn hawdd.
Mae Symbol E yn cynrychioli cyfluniad canolfan gaeedig lle mae pob porthladd wedi'i rwystro yn y safle niwtral. Mae'r dyluniad hwn yn ddelfrydol pan fydd angen i chi ddal silindr hydrolig yn ei le heb ddrifft. Pan symudwch y lifer i safle A, mae pwysedd yn llifo i borth A tra bod porthladd B yn cysylltu â'r tanc, ac i'r gwrthwyneb ar gyfer safle B.
Mae Symbol M yn cynnwys dyluniad canolfan agored lle mae porthladdoedd A a B yn cysylltu â thanc mewn sefyllfa niwtral tra bod y porthladd pwysau yn parhau i fod wedi'i rwystro. Mae'r cyfluniad hwn yn gyffredin mewn cymwysiadau newid cyfeiriadol lle rydych chi eisiau cyn lleied o bwysau â phosibl yn ystod niwtral. Mae cynhwysedd y llif yn tueddu i fod yn uwch gyda'r symbol hwn o'i gymharu ag eraill.
Mae Symbol C yn cynnig cyfluniad poblogaidd arall lle mae pwysau'n cysylltu â thanc yn niwtral tra bod porthladdoedd gwaith A a B yn cael eu rhwystro. Mae'r dyluniad hwn yn helpu i atal ymgripiad modur mewn cymwysiadau lle mae cynnal safle yn llai hanfodol na sicrhau y gall y pwmp ddadlwytho. Mae Symbol J yn darparu canolfan tandem lle mae pwysau yn cysylltu'n rhannol â phorthladdoedd tanc a gwaith, sy'n ddefnyddiol mewn cymwysiadau penodol sy'n gofyn am lai o bwysau yn ystod niwtral.
Cymwysiadau Byd Go Iawn a Defnydd Diwydiant
Mae'r falf rheoli cyfeiriadol WMM 6 yn canfod defnydd eang mewn cyfleusterau gweithgynhyrchu lle mae angen rheoli swyddogaethau hydrolig â llaw. Mae peiriannau mowldio chwistrellu yn aml yn ymgorffori'r falfiau hyn ar gyfer gweithrediadau agor a chau llwydni. Mae'r rheolaeth fecanyddol uniongyrchol yn rhoi adborth cyffyrddol i weithredwyr na all rheolaethau electronig eu cyfateb.
Mae offer symudol yn cynrychioli maes cais mawr arall. Mae peiriannau amaethyddol, offer adeiladu, a cherbydau trin deunyddiau yn defnyddio'r WMM 6 ar gyfer swyddogaethau sy'n elwa o allu diystyru â llaw. Mae adeiladwaith cadarn y falf yn gwrthsefyll dirgryniadau ac amrywiadau tymheredd sy'n gyffredin mewn amgylcheddau symudol.
Mewn lleoliadau peryglus, mae amrywiad WMM 6 XC yn cynnig gweithrediad atal ffrwydrad sy'n cydymffurfio â chyfarwyddebau ATEX. Mae hyn yn gwneud y falf yn addas ar gyfer gweithrediadau olew a nwy, amgylcheddau mwyngloddio, a chyfleusterau prosesu cemegol lle gall atmosfferau fflamadwy fod yn bresennol. Mae'r fersiwn XC yn cynnal tymereddau arwyneb o dan 100 gradd Celsius ac yn cwrdd â gofynion offer Categori II Categori 2G/D.
Mae gweithdai cynnal a chadw a meinciau prawf yn aml yn defnyddio'r falf rheoli cyfeiriadol WMM 6 ar gyfer rheolaeth â llaw yn ystod gweithdrefnau gosod a datrys problemau. Mae gweithrediad syml a pherfformiad dibynadwy'r falf yn ei gwneud yn ddelfrydol ar gyfer cymwysiadau lle mae angen rheolaeth fanwl gywir ar weithredwyr heb weithdrefnau rhaglennu neu osod cymhleth.
Cymharu WMM 6 Gyda Datrysiadau Amgen
O fewn ystod cynnyrch Bosch Rexroth, mae'r falf rheoli cyfeiriadol WMM 6 yn eistedd ochr yn ochr â falfiau eraill a weithredir â llaw sy'n cyflawni dibenion tebyg ond gyda gwahanol ddulliau gweithredu. Mae cyfres WMR 6 yn defnyddio actifadu rholer neu blymiwr, gan ei gwneud yn addas ar gyfer rheolaeth ddilyniannol a weithredir â chamera. Mae amrywiad WMD 6 yn cynnwys gweithrediad bwlyn cylchdro, gan gynnig gosodiad mwy cryno mewn cymwysiadau â chyfyngiad gofod.
Ar gyfer gofynion gweithredu o bell, mae cyfres WMU 6 yn darparu rheolaeth beilot hydrolig yn lle gweithredu uniongyrchol â llaw. Mae hyn yn caniatáu gweithrediad falf o bellter gan ddefnyddio falfiau peilot bach. Fodd bynnag, mae hyn yn ychwanegu cymhlethdod system ac mae angen ffynhonnell bwysau peilot, nad oes ei angen ar y WMM 6 sylfaenol.
Mae falfiau a weithredir gan solenoid fel y gyfres 4WE 6 yn cynnig buddion awtomeiddio ac integreiddio â systemau rheoli electronig. Mae'r falfiau rheoli cyfeiriadol trydan hyn yn ymateb i signalau PLC ac yn galluogi dilyniannu cymhleth. Fodd bynnag, mae angen pŵer trydanol arnynt ac yn nodweddiadol maent yn costio tua 20 y cant yn fwy na'r llawlyfr WMM 6. Mae'r falf â llaw yn darparu copi wrth gefn dibynadwy rhag ofn y bydd pŵer yn methu.
Mae'r falf rheoli cyfeiriadol WMM 6 yn darparu cost-effeithiolrwydd ar gyfer cymwysiadau lle mae gweithrediad llaw yn dderbyniol neu'n well. Mae ei symlrwydd yn golygu cost gychwynnol is, llai o ofynion cynnal a chadw, a dibynadwyedd hirdymor rhagorol. Mae absenoldeb cydrannau trydanol yn dileu pryderon am ymyrraeth electromagnetig neu fethiannau trydanol.
Canllawiau Gosod ac Arferion Gorau
Mae gosod y falf rheoli cyfeiriadol WMM 6 yn gywir yn dechrau gyda pharatoi'r wyneb is-blat mowntio. Rhaid i'r wyneb fod yn wastad, yn lân, ac yn rhydd o grafiadau neu ddifrod a allai achosi gollyngiadau. Rhowch ffilm denau o olew hydrolig ar y morloi O-ring cyn eu gosod i atal difrod yn ystod y cynulliad.
Gosodwch y falf gan ddefnyddio pedwar sgriw pen soced M5 gyda trorym tynhau o 10 metr newton. Dilynwch batrwm tynhau croeslin i sicrhau dosbarthiad pwysedd cyfartal ar draws yr arwyneb mowntio. Gellir gosod y falf mewn unrhyw gyfeiriadedd gan ei fod yn gweithredu ar egwyddorion sbwlio llithro yn hytrach na mecanweithiau sy'n dibynnu ar ddisgyrchiant.
Mae hidlo system yn chwarae rhan hanfodol yn hirhoedledd falf. Gosodwch hidlwyr sy'n gallu cyflawni cod glendid ISO 4406 20/18/15 neu well, sy'n cyfateb i oddeutu 25-micron hidlo. Halogiad yw prif achos traul cynamserol mewn falfiau rheoli cyfeiriadol, felly ni ellir gorbwysleisio cynnal glendid hylif priodol.
Osgowch ddefnyddio'r falf rheoli cyfeiriadol WMM 6 mewn cymwysiadau llif un cyfeiriad yn bennaf os yn bosibl. Gall grymoedd llif anghytbwys achosi traul cyflymach ac efallai y bydd angen gosod dyfeisiau iawndal pwysau. Pan na ellir osgoi gweithrediad un cyfeiriad, ystyriwch ychwanegu mewnosodiadau sbardun yn y porthladd pwysau i leihau grymoedd llif a lleihau gwyriad sbŵl.
Ystyriaethau Cynnal a Chadw a Datrys Problemau
Dylai archwiliad rheolaidd o'r falf rheoli cyfeiriadol WMM 6 gynnwys gwirio am ollyngiadau allanol o amgylch y tai a chysylltiadau porthladdoedd. Gall ychydig o dryddiferiad ddangos modrwyau O sydd wedi treulio y mae angen eu newid. Mae'r rhan fwyaf o becynnau sêl ar gael yn rhwydd a gellir eu gosod heb offer arbenigol.
Dylai'r sbŵl falf symud yn esmwyth trwy ei ystod lawn o gynnig heb rwymo neu rym gormodol. Os bydd y grym gweithredu yn cynyddu'n amlwg, gallai hyn fod yn arwydd o halogiad yn y sbŵl neu draul ar y tiroedd sbŵl. Mae archwiliad mewnol yn gofyn am dynnu'r falf o'r system a dadosod yn unol â chanllawiau'r gwneuthurwr.
Wrth weithredu gyda hylifau sy'n gwrthsefyll tân fel mathau HFC, disgwyliwch lai o fywyd sêl o'i gymharu â gweithrediad olew mwynol. Mae'r falf rheoli cyfeiriadol WMM 6 yn parhau i fod yn gydnaws â'r hylifau hyn, ond dylid lleihau cyfnodau cynnal a chadw 30 i 50 y cant. Sicrhewch raglwythiad digonol ar borthladd y tanc wrth ddefnyddio hylifau HFC i gynnal selio priodol.
Ar gyfer cymwysiadau mewn atmosfferau ffrwydrol gan ddefnyddio'r amrywiad XC, argymhellir gwirio cydymffurfiaeth tymheredd arwyneb o bryd i'w gilydd. Cynnal cofnodion gwasanaeth manwl sy'n dangos cydymffurfiaeth â gofynion ATEX. Rhaid i unrhyw addasiadau neu atgyweiriadau gadw nodweddion atal ffrwydrad y cynulliad falf.
Dewis y Cyfluniad Cywir ar gyfer Eich Anghenion
Mae dewis y model falf rheoli cyfeiriadol priodol WMM 6 yn gofyn am ystyriaeth ofalus o'ch gofynion cais. Dechreuwch trwy bennu'r gallu llif angenrheidiol a'r pwysau gweithredu uchaf. Er bod y falf yn trin hyd at 60 litr y funud a 315 bar, mae gweithredu islaw'r graddfeydd uchaf fel arfer yn ymestyn oes y gwasanaeth.
Nesaf, dewiswch y symbol sbŵl sy'n cyd-fynd â'ch gofynion swyddogaethol. Os oes angen i chi ddal llwyth yn ei le, symbol E sy'n darparu'r gollyngiad mewnol isaf. Ar gyfer ceisiadau lle mae'n rhaid i'r pwmp ddadlwytho'n niwtral, gallai symbol C neu M fod yn fwy priodol. Adolygwch y diagramau llwybr llif yn ofalus i sicrhau bod y symbol a ddewiswyd yn darparu'r ymddygiad cylched dymunol.
Penderfynwch a oes angen mecanwaith cadw ar gyfer eich cais. Mae'r teclyn cadw clicied dewisol yn dal y lifer yn y safle a ddewiswyd heb fod angen mewnbwn gweithredwr parhaus. Mae'r nodwedd hon yn werthfawr pan fydd yn rhaid i actiwadydd aros yn estynedig neu dynnu'n ôl am gyfnodau estynedig, er ei fod yn lleihau ychydig ar gapasiti llif uchaf.
Ystyriwch yr amgylchedd gweithredu wrth nodi deunydd sêl. Mae morloi NBR safonol yn gweithio'n dda ar gyfer y rhan fwyaf o gymwysiadau gan ddefnyddio hylifau hydrolig sy'n seiliedig ar olew mwynol. Mae'r morloi FKM â chod V yn cynnig gwell ymwrthedd i dymheredd uchel a rhai hylifau synthetig. Ar gyfer cymwysiadau awyrgylch ffrwydrol, nodwch yr amrywiad XC gyda dogfennaeth ardystio ATEX briodol.
Cydnawsedd Hylif ac Integreiddio System
Mae'r falf rheoli cyfeiriadol WMM 6 yn gweithredu'n llwyddiannus gydag ystod eang o hylifau hydrolig. Mae olewau mwynol safonol sy'n bodloni manylebau DIN 51524 yn darparu bywyd gwasanaeth a pherfformiad rhagorol. Mae hylifau hydrolig bioddiraddadwy yn y categorïau HETG a HEES hefyd yn gydnaws, gan wneud y falf yn addas ar gyfer cymwysiadau amgylcheddol sensitif.
Wrth ddefnyddio hylifau dŵr-glycol a ddosberthir fel HFC, byddwch yn ymwybodol y gellir lleihau oes y gydran o'i gymharu â gweithrediad olew mwynol. Mae'r hylifau hyn yn cynnig manteision gwrthsefyll tân sy'n gorbwyso'r ystyriaethau cynnal a chadw mewn llawer o gymwysiadau. Mae hylifau sy'n seiliedig ar ddŵr angen sylw gofalus i ddyluniad system i atal cavitation a sicrhau iro cydrannau mewnol yn ddigonol.
Dylai dylunwyr systemau ystyried gollwng pwysau drwy'r falf rheoli cyfeiriadol WMM 6 wrth gyfrifo gofynion pwmp. Ar lif graddedig o 60 litr y funud, disgwyliwch ostyngiadau pwysau yn amrywio o 5 i 15 bar yn dibynnu ar y symbol sbŵl a chyfeiriad y llif. Rhaid cynnwys y golled pwysau hon mewn cyfrifiadau effeithlonrwydd system cyffredinol.
Mae'r falf yn integreiddio'n hawdd â chydrannau hydrolig safonol gan gynnwys pympiau, silindrau, moduron a chroniaduron. Mae ei ryngwyneb mowntio CETOP yn sicrhau cydnawsedd ag isblatiau gan weithgynhyrchwyr amrywiol. Wrth ailosod falfiau hŷn, gwiriwch fod meintiau porthladdoedd a phatrymau mowntio yn cyfateb i osgoi problemau gosod.
Datblygiadau yn y Dyfodol a Thueddiadau Diwydiant
Er bod y falf rheoli cyfeiriadol WMM 6 yn cynrychioli technoleg brofedig, mae datblygiadau parhaus yn parhau i wella ei alluoedd. Mae rhai gweithgynhyrchwyr yn archwilio integreiddio synhwyrydd a fyddai'n darparu adborth sefyllfa heb beryglu symlrwydd cynhenid y falf. Gallai datblygiadau o'r fath alluogi monitro cyflwr tra'n cynnal gweithrediad llaw fel y prif ddull rheoli.
Mae'r duedd tuag at gysylltedd Diwydiant 4.0 yn effeithio ar hyd yn oed gydrannau traddodiadol fel falfiau cyfeiriadol â llaw. Gallai fersiynau yn y dyfodol gynnwys monitro di-wifr o gyfrifon beiciau, tymheredd gweithredu ac amodau pwysau. Gallai'r data hwn gefnogi strategaethau cynnal a chadw rhagfynegol heb fod angen ailgynllunio systemau hydrolig presennol.
Mae rheoliadau amgylcheddol yn parhau i yrru'r galw am hylifau hydrolig bioddiraddadwy a llai o ddefnydd o ynni. Mae'r falf rheoli cyfeiriadol WMM 6 eisoes yn cefnogi'r rhan fwyaf o hylifau sy'n gyfeillgar i'r amgylchedd, gan ei osod yn dda ar gyfer y gofynion hyn. Dylai datblygiad deunydd sêl barhaus wella ymhellach gydnawsedd â fformwleiddiadau hylif sy'n dod i'r amlwg.
Er gwaethaf datblygiadau mewn rheolaeth electronig, mae falfiau llaw yn parhau i fod yn berthnasol ar gyfer systemau wrth gefn, gweithrediadau brys, a chymwysiadau lle mae symlrwydd a dibynadwyedd yn gorbwyso buddion awtomeiddio. Bydd y falf rheoli cyfeiriadol WMM 6 yn debygol o barhau i wasanaethu'r rolau hyn tra'n ymgorffori galluoedd monitro yn raddol sy'n gwella yn hytrach na disodli ei weithrediad llaw craidd.
Ystyriaethau Caffael ac Argaeledd
Mae'r falf rheoli cyfeiriadol WMM 6 ar gael yn eang trwy ddosbarthwyr awdurdodedig Bosch Rexroth ledled y byd. Mae amseroedd arweiniol fel arfer yn amrywio o argaeledd ar unwaith ar gyfer ffurfweddiadau cyffredin i sawl wythnos ar gyfer amrywiadau arbenigol. Wrth gynllunio gosodiadau neu gynnal a chadw systemau, rhowch gyfrif am amser caffael, yn enwedig ar gyfer symbolau sbŵl llai cyffredin neu fersiynau atal ffrwydrad.
Mae prisiau'n amrywio yn seiliedig ar gyfluniad, gyda modelau sylfaenol yn dechrau tua 100 i 300 ewro ar gyfer pryniannau uned sengl. Mae prisio cyfaint yn lleihau costau fesul uned yn sylweddol ar gyfer prosiectau sydd angen falfiau lluosog. Gall dosbarthwyr awdurdodedig ddarparu dyfynbrisiau manwl yn seiliedig ar godau a meintiau model penodol.
Wrth ddod o hyd i'r falf rheoli cyfeiriadol WMM 6, gwiriwch fod cyflenwyr yn darparu dogfennaeth briodol i gynhyrchion Bosch Rexroth dilys. Mae cydrannau hydrolig ffug yn bryder sylweddol mewn rhai marchnadoedd, a allai beryglu diogelwch a pherfformiad y system. Gofyn am dystysgrifau cydymffurfio a gwirio rhifau rhannau yn erbyn catalogau swyddogol.
Dylai argaeledd cymorth technegol fod yn rhan o ddewis cyflenwyr. Gall dosbarthwyr sydd ag arbenigedd hydrolig mewnol gynorthwyo gyda chwestiynau cais, datrys problemau, a chymorth dylunio system. Mae'r gwasanaeth gwerth ychwanegol hwn yn aml yn bwysicach na mân wahaniaethau mewn prisiau, yn enwedig ar gyfer cymwysiadau hanfodol neu systemau cymhleth.
Casgliad
Mae'r falf rheoli cyfeiriadol WMM 6 yn darparu rheolaeth â llaw ddibynadwy ar gyfer systemau hydrolig ar draws diwydiannau a chymwysiadau amrywiol. Mae ei ddyluniad profedig, ei ryngwyneb safonol, a'i adeiladwaith cadarn yn ei wneud yn ddewis ymarferol pan fo angen neu pan fo angen rheolaeth uniongyrchol gan weithredwr. Mae deall y manylebau technegol, opsiynau cyfluniad, a chanllawiau cymhwyso priodol yn sicrhau integreiddio llwyddiannus i'ch system hydrolig.
P'un a ydych chi'n dylunio offer newydd, yn uwchraddio systemau presennol, neu'n nodi cydrannau newydd, mae'r WMM 6 yn haeddu ystyriaeth ar gyfer cymwysiadau rheoli cyfeiriadol â llaw. Mae ei gyfuniad o berfformiad, dibynadwyedd, a chost-effeithiolrwydd wedi ei sefydlu fel ateb safonol yn y diwydiant hydrolig. Gyda dewis, gosod a chynnal a chadw priodol, mae'r falf hon yn darparu blynyddoedd o wasanaeth di-drafferth wrth ofyn am gymwysiadau hydrolig.
