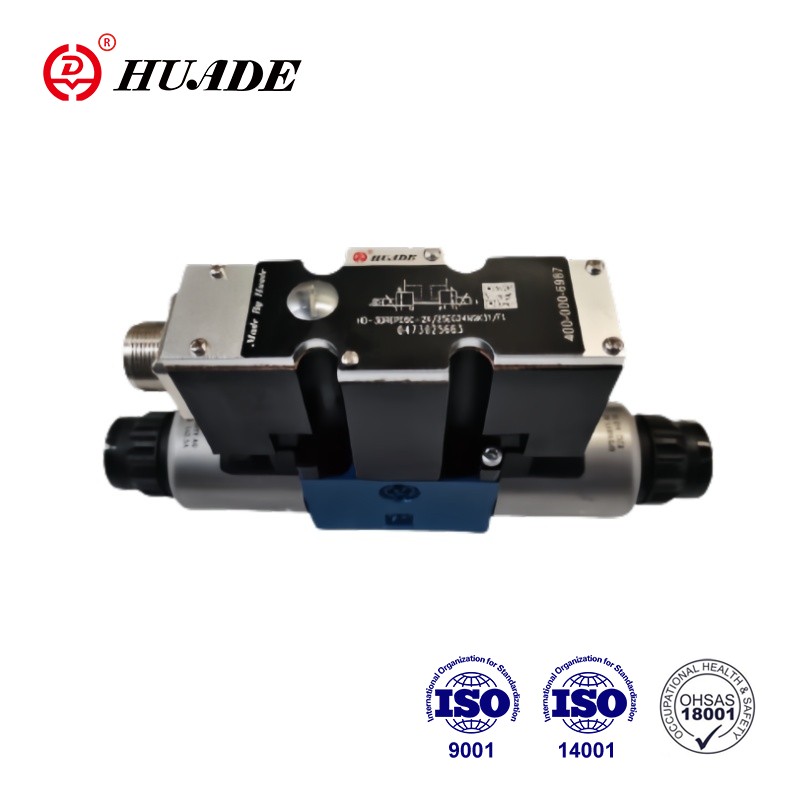

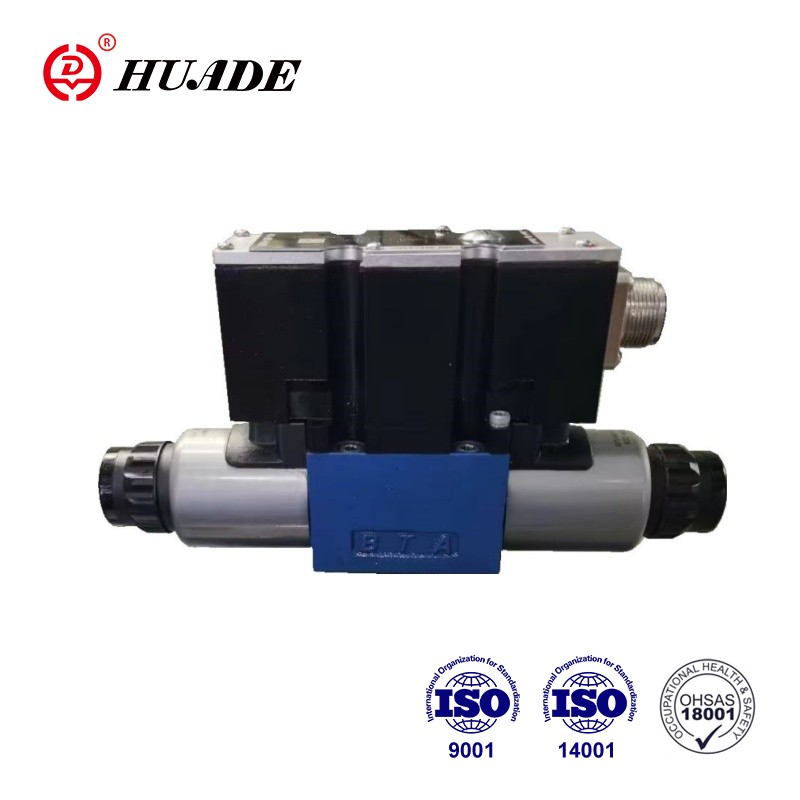

O'i gymharu â falf lleihau pwysau cyfrannol 3DREPE6-2X, mae gan falf lleihau pwysau cyfrannol 3DREPE6E-2X ymddangosiad ac egwyddor debyg, ond y gwahaniaeth yw bod ganddo fwyhadur a rhyngwyneb A1 adeiledig. Rheolir y solenoidau yn ddewisol trwy electroneg rheoli integredig. Mae 3DREPE6E-2X Huade a Rexroth yn defnyddio'r un safonau ansawdd. Gall y perfformiad gyd-fynd â Rexroth.
| Hydrolig | |||
| Math falf | HD-3DREP | HD-3DREPE | |
| Amrediad pwysau gweithredu MPa | Porth P | 2 i 10 ar gyfer cam pwysau 1.6 | |
| 3 i 10 ar gyfer cam pwysau 2.5 | |||
| 5 i 10 ar gyfer cam pwysau 4.5 | |||
| Porth T | 0 i 3 | ||
| Max.flow L/munud | 15(△p=5MPa) | ||
| Hidlo cain (μm) | ≤20 (yn ddelfrydol ≤10) | ||
| Hysteresis (%) | ≤5 | ||
| Cywirdeb ailadroddadwyedd (%) | ≤1 | ||
| Sensitifrwydd ymateb (%) | ≤0.5 | ||
| Hylif pwysedd | Olew mwynol, neu ester ffosffad | ||
| Amrediad gludedd mm2/s | 20 ~ 380 | ||
| Amrediad tymheredd hylif pwysedd ( ℃) | -20~+80 | ||
| Pwysau (Kg) | 2 | 2.2 | |
| Trydanol | |||
| Data trydanol, solenoid | |||
| Math falf | HD-3DREP | HD-3DREPE | |
| Math o foltedd | DC | DC | |
| Foltedd enwol (V) | 24 | ||
| Max.current (A) | 1.5 | 2.5 | |
| Gwrthiant coil solenoid (Ω) | Gwerth oer ar 20 ℃ | 4.8 | 2 |
| Gwerth mwyaf.warm | 7.2 | 3 | |
| Dyletswydd (%) | 100 | ||
| Coil tymheredd ℃ | hyd at 150 | ||
| Amddiffyniad | IP65 | ||
| Trydanol, electroneg rheoli | |||
| Mwyhadur | HD-VT-VSPA2-50-1X/T1 (Gydag amser 1 ramp) | electroneg rheoli integredig | |
| HD-VT-VSPA2-50-1X/T5 (Gyda 5 gwaith ramp) | |||
| Foltedd cyflenwad | VDC foltedd enwol | 24 | |
| Gwerth cyfyngu is V | 19 | ||
| Gwerth cyfyngu uchaf V | 35 | ||
| defnydd presennol | Imax A | 1.8 | |
| Cyfredol ysgogiad A | 4 | ||
Nodweddion:
▶ Falfiau cyfrannol a reolir yn uniongyrchol ar gyfer rheoli pwysau a chyfeiriad llif
▶ Wedi'i actifadu trwy solenoidau cyfrannol gydag edau canolog a choil symudadwy
▶ Diystyru â llaw, dewisol
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Math HD-3DREPE gydag electroneg integredig, rhyngwyneb A1
▶ Electroneg rheoli allanol ar gyfer math HD-3DREP:
▶ Math mwyhadur analog HD-VT-VSPA2-50-1X/...yn fformat Eurocard
▶ Math mwyhadur digidol HD-VT-VSPD-1-1X/. ..ar ffurf Eurocard
▶ Mwyhadur trydanol math HD-VT-11118 o ddyluniad modiwlaidd
▶ Electroneg falf a rheolaeth gyfrannol o un ffynhonnell
Cais:
Defnyddir falf lleihau pwysau cymesur 3DREP6E-2X yn eang mewn rheolaeth awtomatig o systemau hydrolig mewn amrywiol ddiwydiannau megis offer peiriant, diwydiant ysgafn, meteleg, ac ati.
Mae'r math falf lleihau pwysedd 3-ffordd 3DREP6-2X ... yn cael ei actifadu'n uniongyrchol gan solenoidau cyfrannol. Maent yn trosi signal mewnbwn trydanol yn signal allbwn pwysedd cymesur. Mae'r solenoidau cyfrannol yn solenoidau pin DC gwlyb y gellir eu rheoli gydag edau canolog a choil symudadwy. Rheolir y solenoidau yn ddewisol trwy electroneg rheoli allanol (math 3DREP-2X) neu gan electroneg rheoli integredig (math 3DREPE-2X).
Mae'r falf yn cynnwys yn bennaf: solenoidau (5 a 6), tai (1), sbŵl rheoli (2) gyda sbwliau mesur pwysau (3 a 4) ac electroneg falf integredig dewisol (7).
Gyda'r solenoidau(5 a 6) wedi'u dad-egni, mae'r sbŵl rheoli(2) yn cael ei ddal yn ei safle canol gan sbringiau cywasgu. Mae'r sbŵl rheoli (2) yn cael ei actio'n uniongyrchol pan fydd un o'r solenoidau yn cael ei egni.
E.e. trwy egnioli solenoid (5): mae'r sbŵl mesur pwysau (3) a'r sbŵl rheoli (2) yn symud i'r dde yn gymesur â'r signal mewnbwn trydanol. Mae'r cysylltiad o P i B ac A i T trwy drawstoriadau ffurf orifice gyda nodweddion llif cynyddol.
Dad-egni'r solenoid (5): mae'r sbŵl rheoli (2) yn cael ei ddychwelyd i'w leoliad canol gan y sbringiau cywasgu. Yn y safle canol mae'r cysylltiadau A a B i T yn cael eu hagor, felly gall yr hylif pwysau lifo'n rhydd i'r tanc. Mae llaw ddewisol yn gwrthwneud (9 neu 10), yn ei gwneud hi'n bosibl symud y sbŵl rheoli (2) heb egni'r solenoid.
Mae swyddogaeth y fersiwn hon o'r falf 2 safle yn y bôn yr un fath â swyddogaeth y falf gyda 3 safle newid.
Fodd bynnag, dim ond solenoid 5 neu 6 sydd wedi'u gosod ar y falfiau 2 safle. Mae plwg (11) wedi'i osod yn lle'r ail solenoid
Symbolau Falf Lleihau Pwysau Cymesur 3DREP6E-2X
Defnyddir ar y cyd â falfiau cyfrannol eraill
Pecyn Y Falf Cyfuniad
