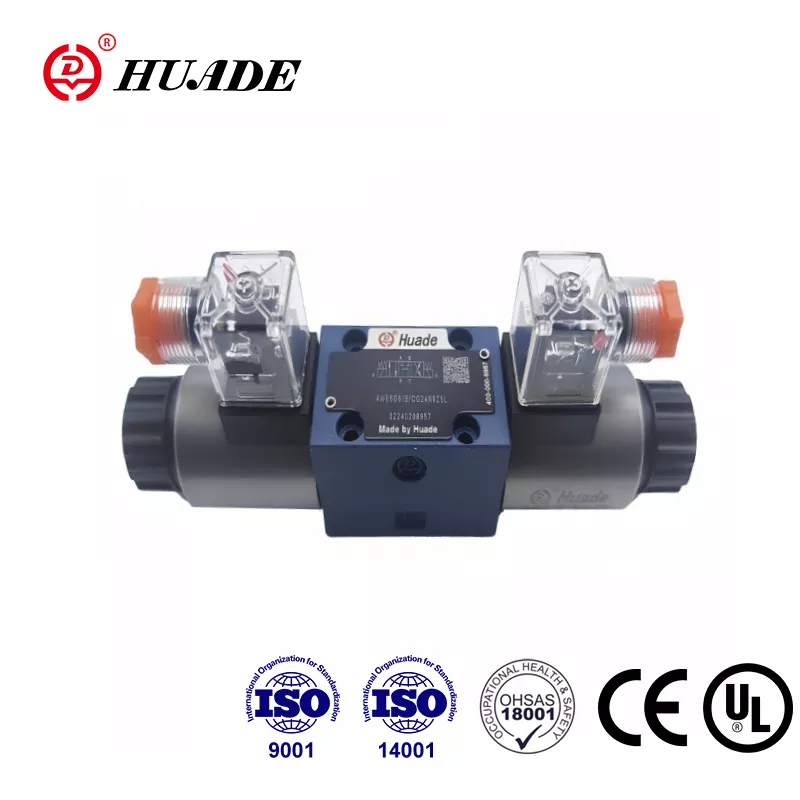

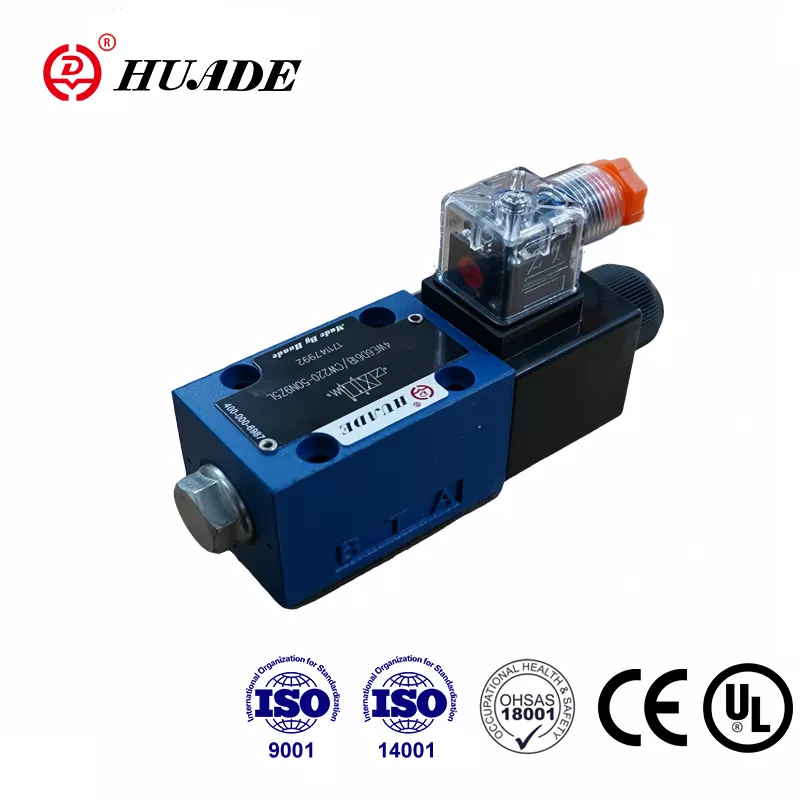

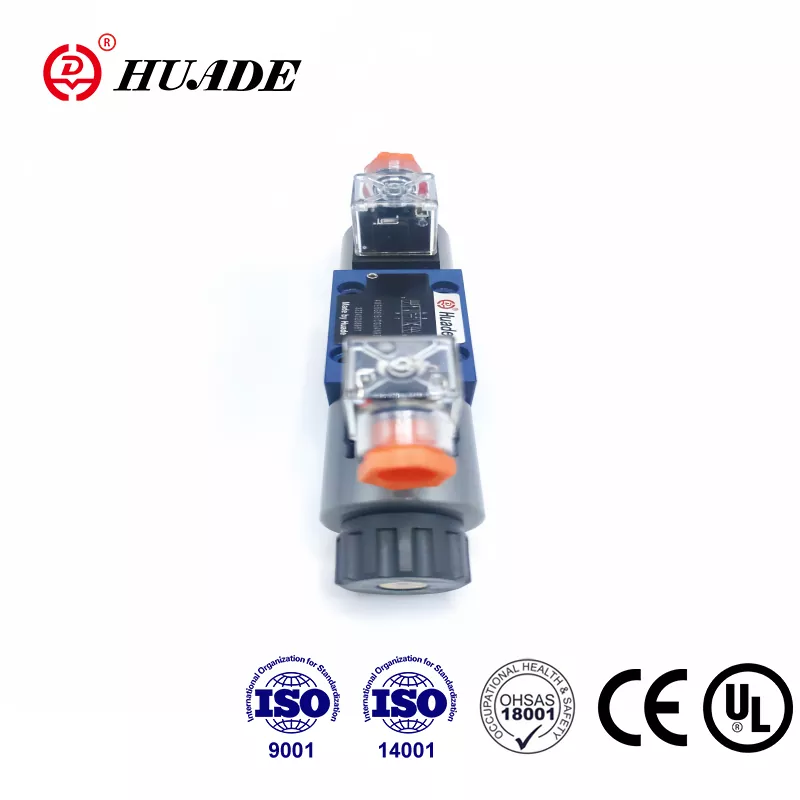

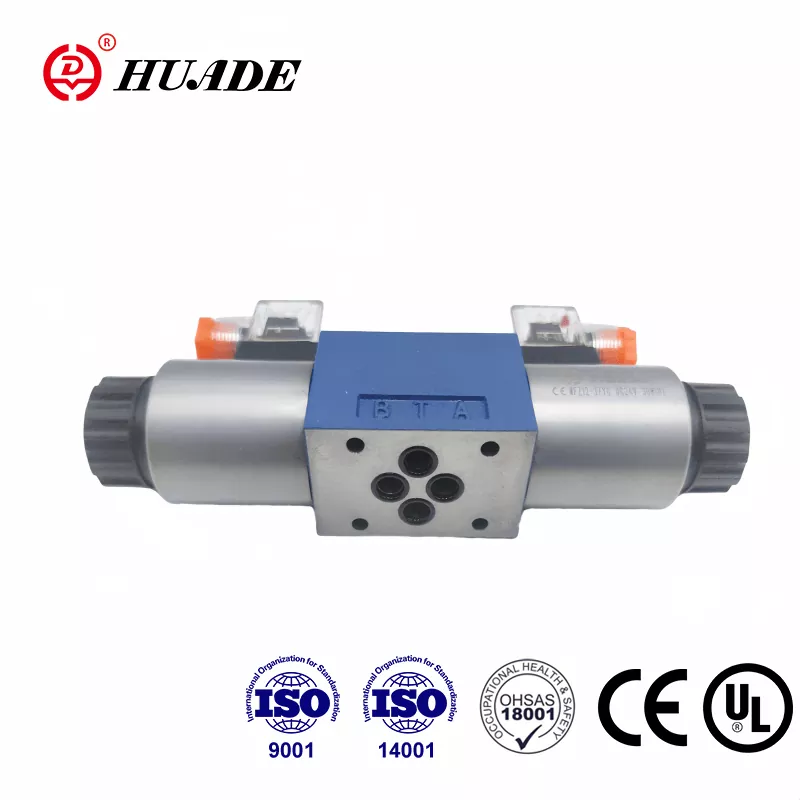

Oherwydd y ddau gydweithrediad hirdymor gyda Rexroth o 1979, mae falf sbwlio cyfeiriadol cyfres Huade® 4WE 6 yn ddewis arall fforddiadwy i'r un model Rexroth. Mae'n un o'r falfiau cyfeiriadol mwyaf poblogaidd a ddefnyddir yn eang. Mae gan Huade 750 o offer datblygedig wedi'u mewnforio o bob cwr o'r byd a system brofi llym i sicrhau perfformiad uwch ei falfiau hydrolig. Mae system ymchwil a datblygu a rheoli cynhyrchu yn cwrdd â ISO9001, ISO14001, ac ISO45001. Mae'r holl falfiau cyfeiriadol solenoid wedi'u hardystio gan CE. Defnyddir falfiau hydrolig Huade® yn eang mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, diogelu'r amgylchedd, adeiladu llongau, awyrofod, cludo rheilffyrdd, petrolewm a phetrocemegol, diwydiant milwrol a meysydd eraill yn Tsieina.
|
Hydrolig |
|||
|
Pwysau gweithredu mwyaf Porthladdoedd A, B, P (Mpa) |
hyd at 35.0 |
||
|
Port T |
21(-);16(～) |
||
|
gyda symbolau A a B, rhaid defnyddio porthladd T fel porthladd draen |
|||
|
Max.flow (L/mun) |
80(-);60(～) |
||
|
Hylif pwysedd |
Olewau Mwynol neu Ester Ffosffad |
||
|
Amrediad gludedd (mm2/s) |
2.8 ~ 500 |
||
|
Amrediad tymheredd hylif pwysedd （ ℃） |
-30～+80 |
||
|
Gradd o halogiad |
Y graddau uchaf a ganiateir o halogiad hylif hydrolig i ddosbarth NAS 16389. |
||
|
Trydanol |
|||
|
Math o foltedd |
DC |
AC 50/60Hz |
|
|
Foltedd sydd ar gael (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Defnydd pŵer (W) |
30 |
||
|
Pŵer dal (VA) |
- |
50 |
|
|
Pŵer troi ymlaen (VA) |
- |
220 |
|
|
Dyletswydd |
parhaus |
||
|
Newid amser i IS0 6403 |
AR (ms) |
25 i 45 |
10 i 20 |
|
I FFWRDD (ms) |
10 i 25 |
15 i 40 |
|
|
Amddiffyniad i DIN |
IP 65 |
||
|
Amledd newid (cylchoedd/h) |
hyd at 15000 |
hyd at 7200 |
|
|
Gyda chysylltiadau trydanol y dargludydd amddiffynnol (PE) |
|||
Nodweddion:
▶ Fersiwn perfformiad uchel falf sbwlio cyfeiriadol actuated solenoid uniongyrchol
▶ Pin gwlyb solenoidau DC neu AC gyda choil symudadwy
▶ Gellir cylchdroi coil solenoid trwy 90 °
▶ Nid oes angen agor y siambr pwysau tynn wrth newid y coil
▶ Cysylltiadau trydanol naill ai fel cysylltiadau unigol neu ganolog
▶ Gwrthwneud llaw, dewisol
▶ Patrwm cludo i Din 24 340 ffurflen A, ISO 4401 a CETOP - RP 121H
Cais:
Mae falfiau cyfeiriadol math 4WE 6 D yn falfiau sbŵl cyfeiriadol a weithredir gan solenoid. Maen nhw'n rheoli cychwyn, stopio a chyfeiriad hylif.
Yn y bôn, mae'r falfiau rheoli cyfeiriadol yn cynnwys tai (1), un neu ddau solenoid (2), y sbŵl rheoli (3), ac un neu ddau o ffynhonnau dychwelyd (4). Yn y cyflwr dad-egnïo, mae'r sbŵl rheoli (3) yn cael ei gadw yn y safle niwtral neu gychwynnol trwy ffynhonnau dychwelyd (4) (ac eithrio sbwliau ysgogiad). Mae'r sbŵl rheoli (3) yn cael ei actio trwy solenoidau pin gwlyb (2) . Mae grym y solenoidau (2) yn gweithredu drwy'r plunger (5) ar y sbŵl rheoli (3) ac yn gwthio hwn o'i safle niwtral i'r safle terfynol gofynnol. Mae hyn yn rhoi llif rhydd o P i A a B i T neu P i B ac A i T.
Pan fydd solenoid (2) yn cael ei ddad-egni, mae'r sbŵl rheoli (3) yn cael ei ddychwelyd i'w safle niwtral trwy gyfrwng y ffynhonnau dychwelyd (4).
Mae gwrthwneud llaw dewisol (6), yn caniatáu symud y sbŵl rheoli (3) heb egni'r solenoid.
Diagram strwythur o WE 6 61B
