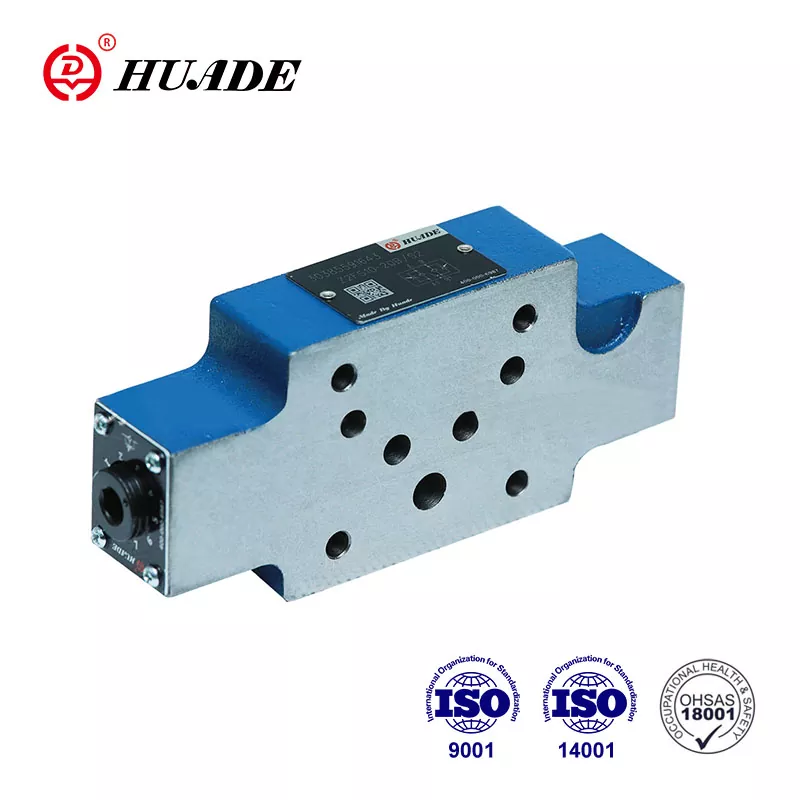

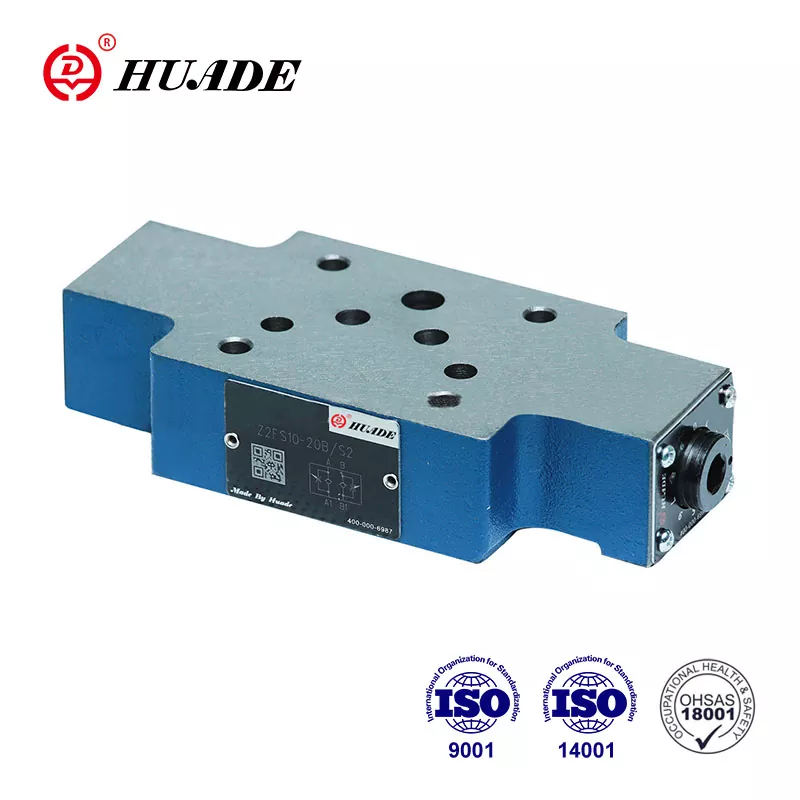

Double throttle/check valves Z 2 FS10...20B/... are in sandwich plate design. They can be assembled vertically. Through introducing cutting-edge technology from Rexroth, Huade® Z2FS 10 can reach the same level as Rexroth products in terms of performance, quality and compatibility. Huade® throttle valves has won wide market recognition and user trust.
|
Maint |
10 |
|
Llif uchaf (L/munud) |
160 |
|
Pwysau gweithio uchaf (MPa) |
31.5 |
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad gludedd (mm ²/s) |
10 i 800 |
|
Amrediad tymheredd hylif ( ℃) |
-30 i +80 |
Nodweddion:
▶ Sandwich plate design
▶ Patrwm cludo i DIN 24 340, o A, ISO 4401 a CETOP - RP 121H
▶ Cyfyngu ar brif lif neu lif peilot dau borthladd gwasanaeth
▶ Rheolydd mesurydd i mewn neu fesurydd allan.
Cais:
Defnyddir falfiau gwirio throtl dwbl Z2FS 10 i gyfyngu ar lif olew prif neu beilot mewn un neu ddau o borthladdoedd gwasanaeth. Mae dwy falf throtl/gwirio sydd wedi'u trefnu'n gymesur yn cyfyngu ar lif (drwy sbwliau throtl addasadwy) i un cyfeiriad ac yn caniatáu llif dychwelyd am ddim i'r cyfeiriad arall cyfeiriad.
Mae falfiau math Z 2 FS10...20B/... yn falfiau throtl dwbl/gwirio mewn dyluniad plât rhyngosod.
Cyfyngu ar y prif lif
Mae'r falf throttle / gwirio dwbl wedi'i osod rhwng y falf cyfeiriadol a'r is-blat i newid cyflymder actuator (cyfyngu ar y prif lif).
Peilot cyfyngu llif
Yn achos falfiau cyfeiriadol a weithredir gan beilot, gellir defnyddio'r falf throttle / gwirio dwbl fel addasiad tagu peilot (cyfyngu llif peilot). Yn yr achos hwn, mae wedi'i osod rhwng y brif falf a'r falf peilot.
Strwythur y falf throtl/gwirio dwbl, Math Z 2 FS10...20B
Egwyddor systemau Hydrolig Z 2 FS10...20B
