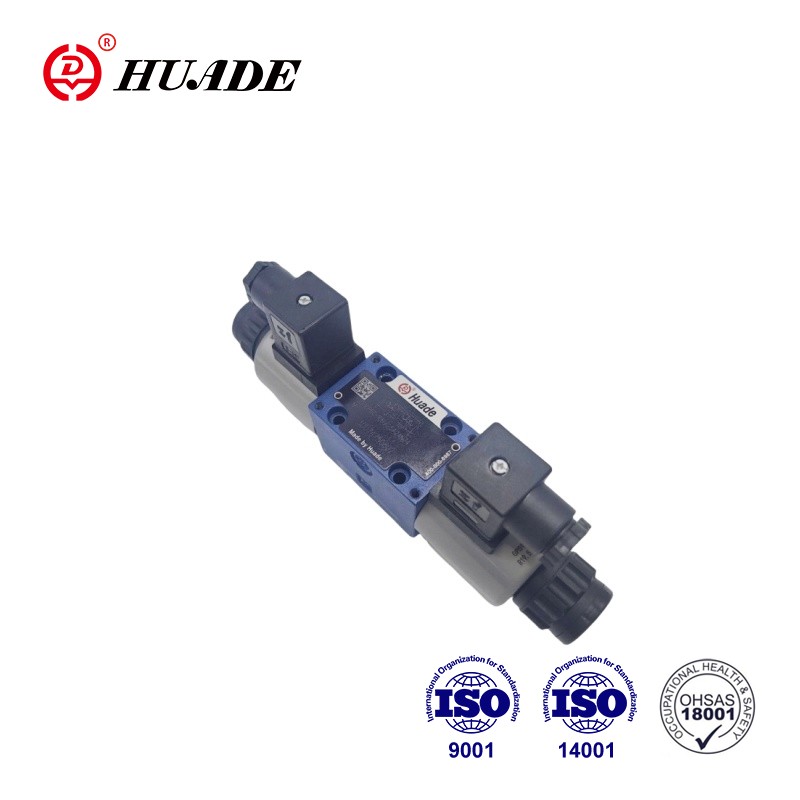

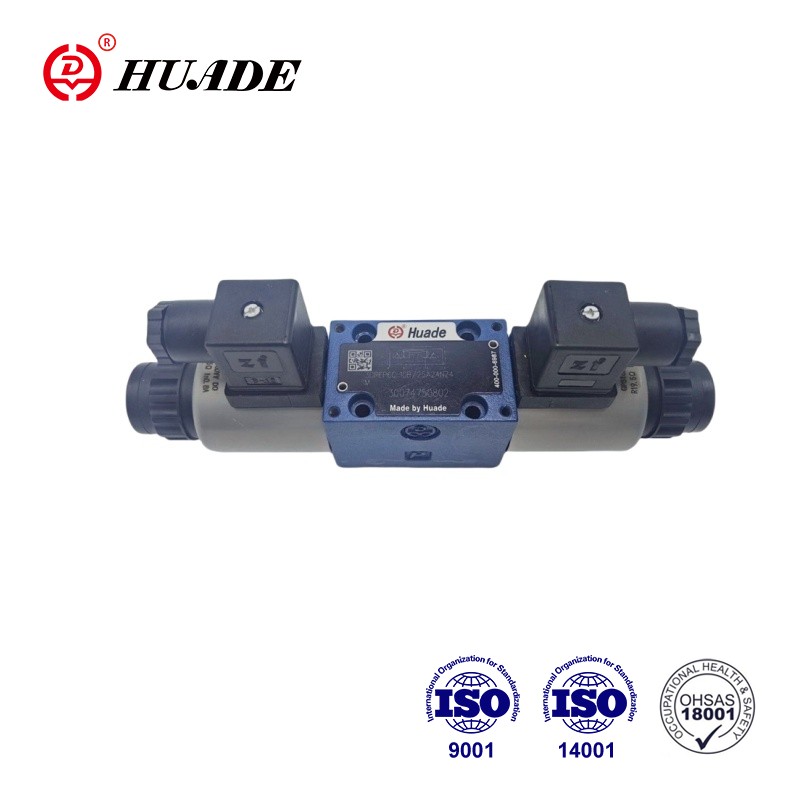

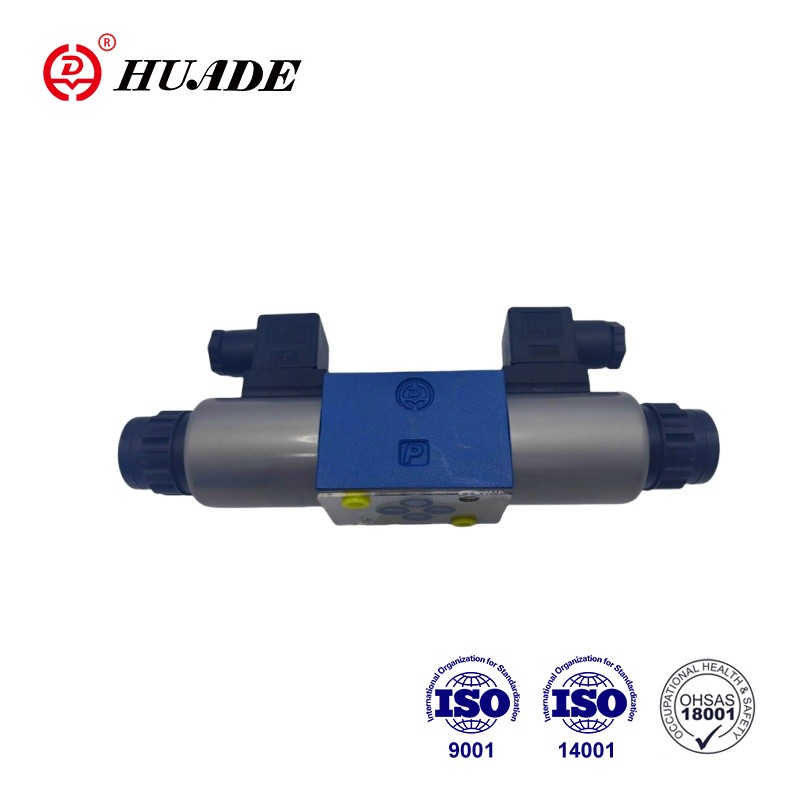

Mae'r pwysau 3-ffordd sy'n lleihau pwysau 3-ffordd 3DREP 6B yn cael ei actio'n uniongyrchol gan solenoidau cyfrannol. Maent yn trosi signal mewnbwn trydanol yn signal allbwn pwysau cyfrannol. Mae'r solenoidau cyfrannol yn solenoidau pin gwlyb y gellir eu gwrthsefyll gydag edau ganolog a coil symudadwy. Mae'r solenoidau yn cael eu rheoli'n ddewisol trwy electroneg rheolaeth allanol.
| Hydrolig | ||
| Pwysau gweithredu (MPA) | Porthladd p | 10, os gormodedd 10, yna gosodwch y falf, teipiwch ZDR6DP ..- 30B/... mewn porthladd mewnbwn |
| Porthladd t | 3 | |
| Max.flow (l/min) | 15 (∆p = 5mpa) | |
| Gradd yr halogiad (um) | Argymhelliad hidlo gydag isafswm cyfradd cadw o β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Cywirdeb ailadroddadwyedd (%) | ≤1 | |
| Sensitifrwydd ymateb (%) | ≤1 | |
| Rhychwant Gwrthdroi (%) | ≤1 | |
| Hylif pwysau | Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) | |
| Ystod gludedd (mm2/s) | 2.8 i 380 | |
| Ystod tymheredd hylif pwysau (° C) | -20 i +70 | |
| Gosodiadau | Dewisol, yn ddelfrydol llorweddol | |
| Pwysau (kg) | Math C: 2.6; Math A.B: 1.5 | |
| Trydanol, solenoid | ||
| Foltedd cyflenwi | DC24V | |
| Cerrynt enwol fesul solenoid (a) | 0.8 | |
| Max.current fesul solenoid (a) | ≤0.02 | |
| Ymwrthedd coil solenoid (ω) | Gwerth oer ar 20 ° C. | 19.5 |
| Max. Gwerth Cynnes | 28.8 | |
| Gwladwriaeth Waith | parhaus | |
| Tymheredd Cyflwr (° C) | ~+50 | |
| Tymheredd y coil (° C) | ~+150 | |
| Amddiffyn i DIN40 050 | Ip65 | |
| Cysylltiadau trydanol | 3DREP | gyda phlwg cydran i gysylltydd plug-in DIN43650-AM2 i DIN 43 650-AF2/PG11 |
| 3drepe | Gyda Plug Cydran i E DIN43563-AM6-3 Cysylltydd Plug-in E DIN43563-BF6-3/PG11 | |
Nodweddion:
▶ Falfiau cyfrannol a reolir yn uniongyrchol ar gyfer rheoli pwysau a chyfeiriad llif
▶ Actio trwy solenoidau cyfrannol gydag edau ganolog a coil symudadwy
▶ Sbŵl Rheoli Canolog y Gwanwyn
Cais:
Defnyddir pwysau cyfrannol tair ffordd sy'n lleihau falf 3DREP 6B yn helaeth mewn offer cynhyrchu mewn diwydiannau petroliwm, cemegol, fferyllol a diwydiannau eraill.
◆Dyluniad:
Mae'r falf yn cynnwys yn bennaf o:
◆Swyddogaeth:
Gyda'r solenoidau (1 a 2) dad-egni a wnaeth y sbŵl rheoli (5) yn cael ei ddal yn ei safle canol gan ffynhonnau cywasgu.
Mae'r sbŵl rheoli (2) yn cael ei actio'n uniongyrchol pan fydd un o'r solenoidau yn cael ei egnïo.
E.e. Trwy egnïo solenoid "A" (1)
→ Mae'r pwysau sy'n mesur sbŵl (5) a sbŵl rheoli (4) yn symud i'r dde yn gymesur â'r signal mewnbwn trydanol.
→ Mae'r cysylltiad o P i B ac A i T trwy groestoriadau ffurf orifice gyda nodweddion llif blaengar
◆Dad-egni'r solenoid (1)
→ Mae'r sbŵl rheoli (4) yn cael ei ddychwelyd i'w safle canol gan y ffynhonnau cywasgu
Yn y safle canol mae'r cysylltiadau a a b i t ar agor, felly, gall yr hylif pwysau lifo'n rhydd i'r tanc. Mae diystyru llaw dewisol yn gwneud yn bosibl symud y sbŵl reoli (4) heb fywiogi'r solenoid.
●Sylw!
Gall defnyddio anfwriadol o'r gwrthod llaw achosi symudiad peiriant heb ei reoli!
Symbolau o bwysau cyfrannol yn lleihau falf 3drep 6b
