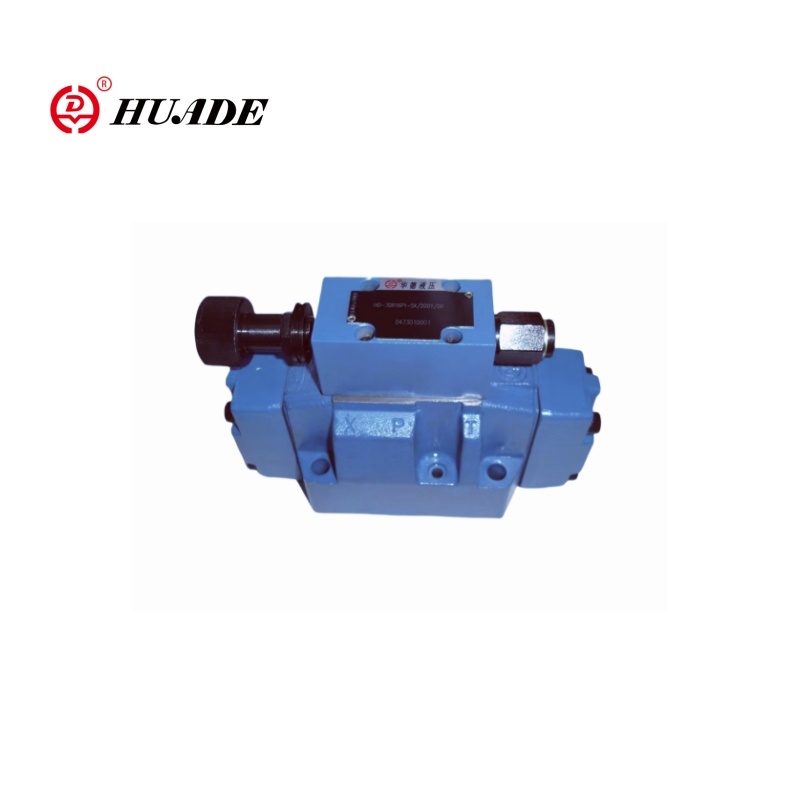

Mae Huafilter, cwmni dosbarthu o Huade Hydrulic, yn cyflenwi 100% o frand Huade gwreiddiol Pwysedd Cyfrannol Brand sy'n lleihau falf 3DR16P-5X. Mae falf gyfrannol Huade wedi’u gwneud o ddeunydd o ansawdd uchel ac yn cael eu gwerthu gyda phris rhad. Mae dau gydweithrediad tymor hir gyda Rexroth wedi gwneud cynhyrchion Huade Hydrulic yn ddewis arall rhad yn lle Rexroth. Dewiswch falfiau hydrolig cost-effeithiol, dewis Huade!
Roedd y peilot yn gweithredu pwysau cyfrannol tair ffordd sy'n lleihau falf 3DR16P-5X yn elfen rheoli hydrolig perfformiad uchel. Defnyddir falf lleihau pwysau cyfrannol Huade 3DR16P-5X yn bennaf i leihau a chyfyngu ar bwysau system i sicrhau y gall y system hydrolig gynnal lefel pwysau sefydlog. 3DR16P-5X, lle mae "3DR" yn cynrychioli'r gyfres falf sy'n lleihau pwysau tair ffordd, mae "16" yn cynrychioli'r maint, mae "P" yn cynrychioli rheolaeth pwysau, ac mae "5x" yn cynrychioli cod cyfluniad. Gall falf gyfrannol 3DR16P-5X Huade ddisodli'r un model a gynigir gan Rexroth.
Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3dr16p-5x
Gyffredinol
Pwysau kg
8
Swydd Gosod
Dewisol
Ystod tymheredd amgylchynol ℃
-30 i+50
Hydrolig
Bar pwysau enwol
315
Y pwysau gweithredu uchaf
-Port p bar
315
-Port bar
250
- Port Y Bar
Ar wahân ac yn ddi -bwysau i danc
Gosodiad pwysau
Bar bach
Yn dibynnu ar lif
Bar -maximum
50; 100; 200; 250
Y llif uchaf l/min
220
Hylif hydrolig
Olew Mwynau (HL, HLP) i DIN 51524 1); hylifau hydrolig bio-ddiraddiadwy cyflym i VDMA 24568 (gweler hefyd Re 90221); Hetg (olew hadau treisio) 1); Hepg (polyglycols) 2); Hees (esterau synthetig) 2); hylifau hydrolig eraill ar gais
Ystod tymheredd hylif hydrolig ℃
-30 i +80 (morloi nbr) -20 i +80 (morloi fkm)
Ystod gludedd mm2/s
10 i 800
Max a ganiateir. Gradd halogiad y dosbarth glendid hylif hydrolig i ISO 4406 (c)
Dosbarth 20/18/15 3
Nodwedd cynnyrch a chymhwyso pwysau cyfrannol yn lleihau falf 3DR16P-5X
Nodweddion:
▶ Falf ar gyfer lleihau (p i a) a chyfyngu (a i t) system
▶ Ar gyfer mowntio is -blat
▶ 4 graddfeydd pwysau
▶ 4 Elfennau Addasu, Dewisol:
● Knob Rotari
● Llawes gyda hecsagon a chap amddiffynnol
● bwlyn cylchdro y gellir ei gloi gyda graddfa
Bwlyn cylchdro gyda graddfa
Cais:
Mae falf lleihau pwysau cyfrannol 3DR16P-5X yn addas ar gyfer systemau hydrolig y mae angen rheoli pwysau manwl gywirdeb uchel arnynt, megis peiriannau mowldio chwistrelliad, peiriannau adeiladu, ac offer gweithgynhyrchu manwl uchel.

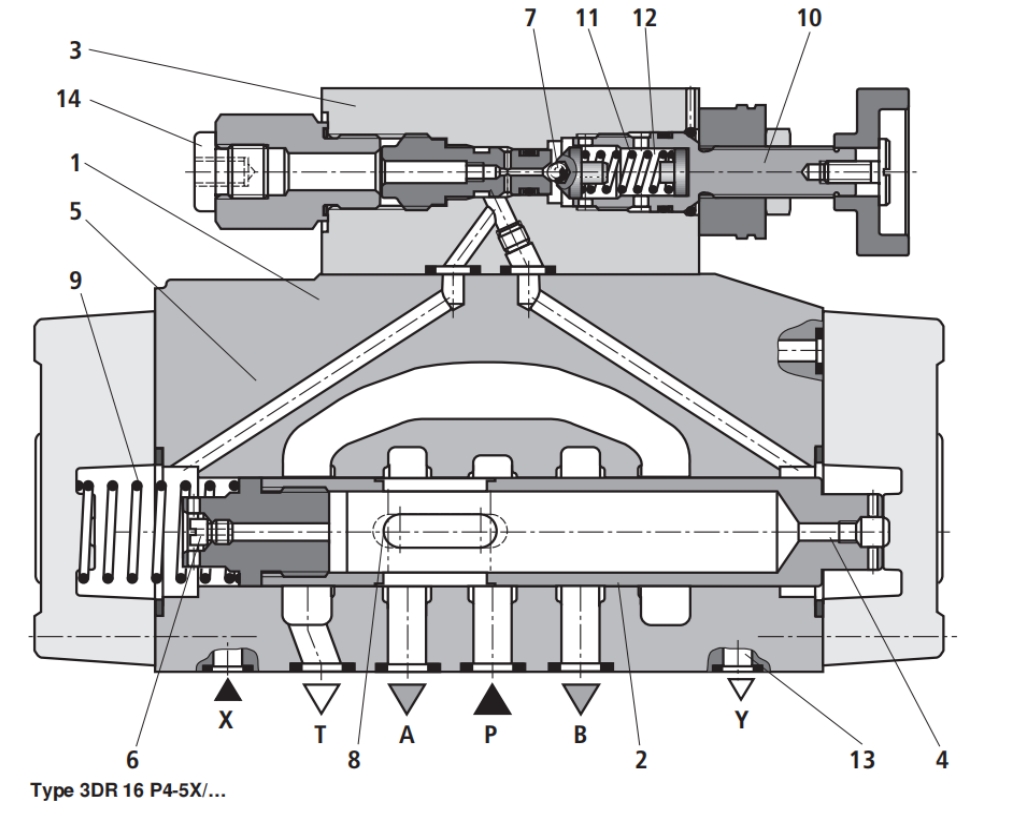

Swyddogaeth ac adran o bwysau cyfrannol yn lleihau falf 3DR16P-5X
Mae falfiau rheoli pwysau o fath 3DR yn falfiau lleihau pwysau 3-ffordd a weithredir gan beilot gyda swyddogaeth rhyddhad pwysau ar gyfer y gylched eilaidd. Fe'u defnyddir i leihau pwysau system.
Yn y bôn, mae'r falf sy'n lleihau pwysau yn cynnwys prif falf (1) gyda sbŵl rheoli (2) a falf rheoli peilot (3) gydag elfen addasu pwysau (10).
Yn y man cychwyn, mae'r falf ar agor. Gall hylif hydrolig lifo o sianel P i sianel A heb unrhyw gyfyngiadau.
Mae'r pwysau yn sianel A yn cael ei roi trwy dwll (4) i'r ardal sbwlio gyferbyn â gwanwyn cywasgu (9). Ar yr un pryd, rhoddir pwysau trwy orifice (6) i ochr llwythog y gwanwyn o sbŵl rheoli (2) a thrwy sianel (5) i bêl (7) mewn falf rheoli peilot (3).
Yn dibynnu ar osodiad y Gwanwyn Cywasgiad (11) mae pwysau yn cronni i fyny'r afon o bêl (7) ac yn sianel (5) ac yn dal sbwlio rheoli (2) yn y safle agored. Mae hylif hydrolig yn llifo o sianel P trwy sbŵl rheoli (2) i sianel A nes bod y pwysau'n cronni yn sianel A, sy'n cyrraedd gwerth uwch na'r gwerth pwysau a osodir ar wanwyn cywasgu (11) ac yn codi oddi ar bêl (7).
Mae sbŵl rheoli (2) yn symud i'r safle caeedig. Cyrhaeddir y pwysau is gofynnol pan fydd y pwysau yn sianel A a'r gwerth pwysau a osodir ar Gwanwyn Cywasgu (11) i mewn
Cydbwysedd.
Pan fydd y pwysau yn sianel A yn cynyddu ymhellach oherwydd grymoedd allanol sy'n gweithredu ar yr actuator, mae sbŵl rheoli (2) yn cael ei wthio ymhellach yn erbyn gwanwyn cywasgu (9). Mae hyn yn agor cysylltiad rhwng sianel T a sianel A trwy dir rheoli (8) ar sbŵl rheoli (2). Mae faint o hylif hydrolig a ollyngir i danc yn sicrhau na fydd y pwysau'n cynyddu mwyach.
Mae'r olew peilot bob amser yn cael ei ddraenio'n allanol o Siambr y Gwanwyn (12) trwy linell beilot (13) ym Mhort Y. Rhaid ei ddychwelyd bob amser ar ddim pwysau i dancio.
Mae porthladd mesur pwysau (14) yn caniatáu gwirio'r pwysau is yn sianel A.
Hot Tags: Pwysedd cyfrannol yn lleihau falf 3dr16p-5x, llestri, gwneuthurwr, cyflenwr, ffatri, cyfanwerthol, pris isel, ansawdd, gwydn
Ar gyfer ymholiadau am falfiau hydrolig, falfiau cyfeiriadol soleniod, falfiau cyfrannol neu restr brisiau, gadewch eich e-bost atom a byddwn mewn cysylltiad o fewn 24 awr.
