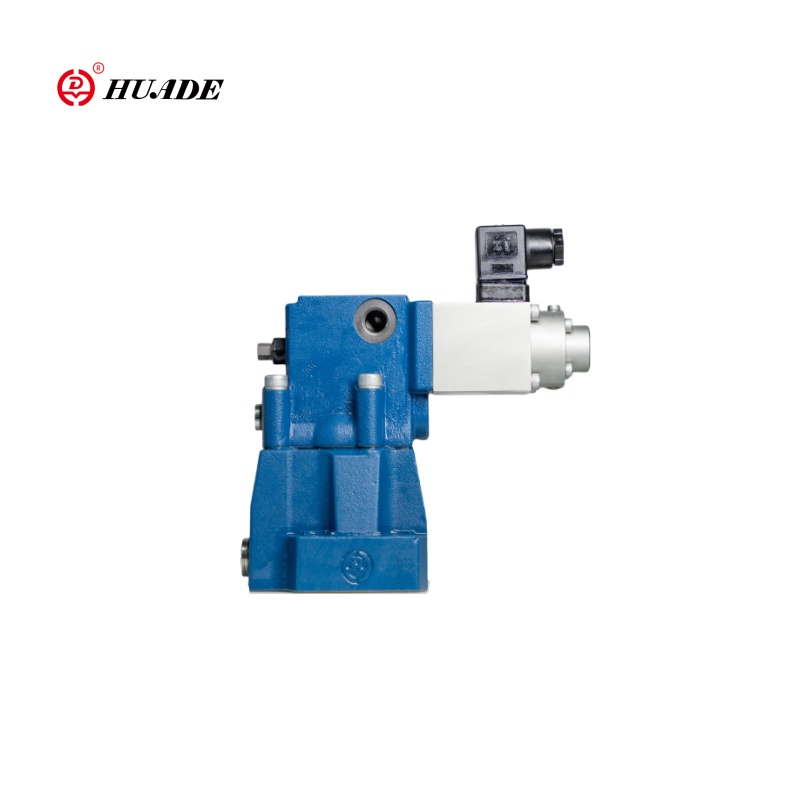

Mae falf lleihau pwysau cyfrannol electromagnetig a weithredir gan beilot Huade yn cynnwys strwythur falf côn, a all leihau'r pwysau mewn cylched benodol yn ddi-gam yn seiliedig ar y signal trydanol. Yn ogystal, mae'r DREM falf sy'n lleihau pwysau cyfrannol hwn wedi'i gyfarparu â dyfais amddiffyn pwysau uchaf, gan sicrhau bod y system yn cael ei gwarchod rhag difrod a achosir gan bwysedd uchel annisgwyl.
| Hydrolig | ||
| Pwysau max.Setting (MPA) | porthladdoedd a a b | 31.5 |
| Porthladd y | ewch i'r tanc. Dim pwysau | |
| Pwysau max.Setting, ar gyfer porthladd A (MPA) | Yr un peth â sgôr pwysau | |
| Min.Setting Pressure.For Port A (MPA) | Bod yn gysylltiedig â "Q". (gweler cromliniau) | |
| Llinoledd (%) | ± 3.5 | |
| Ailadroddadwyedd (%) | <± 2 | |
| Hysteresis | Gyda quiver ± 2.5% pmax.without quiver ± 4.5% pmax | |
| Hylifau | Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) | |
| Ystod gludedd (mm2/s) | 2.8 i380 | |
| Ystod Tymheredd Hylif (℃) | -20 i +70 | |
| Nhrydanol | ||
| Foltedd cyflenwi | DC | |
| Cyfredol min.control (a) | 0.1 | |
| Max.Control Current (a) | 0.8 | |
| Gwrthiant coil (ω) | hen falf yn 20 ℃ yw 19.5, y falf max.warm yw 28.8 | |
| Nyletswydd | pharhaus | |
| Tymheredd Max.Condition (℃) | 50 | |
| Inswleiddio i DIN 40 050 | Ip65 | |
| Mwyhadur Cysylltiedig | Connecter plug-in | |
| Opplifier Trydanol | VT_2000: 40 (gyda'i gilydd yn darparu) | |
Nodweddion:
▶ Max.pressure dewisol yn amddiffyn
▶ Falf gwirio dewisol rhwng A a B.
▶ Falf a ddefnyddir i leihau pwysau gweithio
▶ Ar gyfer mowntio is -blat
▶ Falf ac electroneg o un scurce
Cais:
Defnyddir DREM falf sy'n lleihau pwysau cyfrannol yn helaeth mewn sectorau diwydiannol lluosog fel y diwydiant petroliwm, diwydiant cemegol, gweithgynhyrchu peiriannau, awyrofod, offer peiriant a diwydiant ysgafn, adeiladu llongau, a mwyngloddio, oherwydd ei fanwl gywirdeb a'i sefydlogrwydd uchel.
Mae'r mathau o falf DRE a DREM yn falfiau lleihau pwysau a weithredir gan beilot. Fe'u defnyddir ar gyfer lleihau pwysau gweithio.

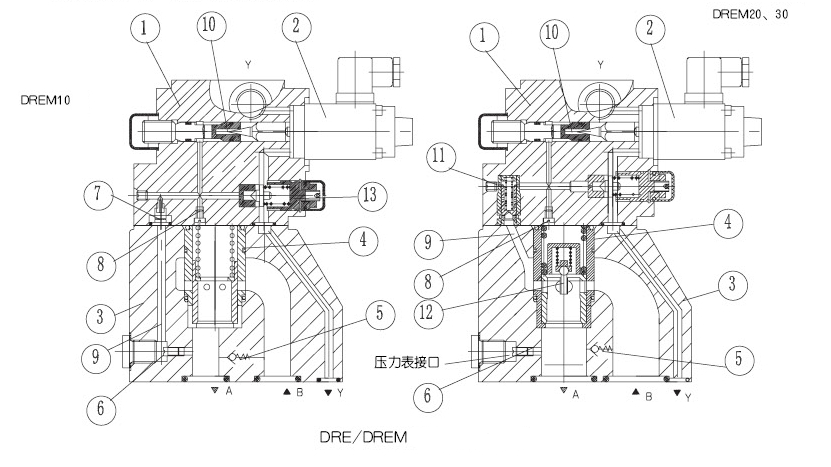

Yn y bôn, mae'r falfiau'n cynnwys y falf beilot (1) gyda solenoid cyfrannol (2) prif falf (3) gyda phrif gynulliad sbwlio (4), yn ogystal â falf gwirio dewisol (5).
Teipiwch DREM.
Er mwyn sicrhau nad yw pwysau hydrolig gormodol (diogelwch hydrolig) yn digwydd oherwydd ceryntau rheoli uchel y gellir ei ganialu yn y solenoid cyfrannol sy'n achosi'n awtomatig
Gellir gosod pwysau uwch ym mhorthladd A, falf rhyddhad pwysau uchaf wedi'i lwytho yn y gwanwyn, ar gyfer y diogelwch pwysau mwyaf, yn ddewisol os oes angen.
Nodyn: Pan fydd yr hylif pwysau yn llifo o borthladd A i borthladd B trwy'r falf wirio (5), mae llif cyfochrog olew trwy y tanc yn effeithio ar broses arafu'r actuator sydd ynghlwm wrth borthladd A os yw hwn
yn cael ei arafu gan falf llindag ym mhorthladd B (e. G. Falf gyfeiriadol gyfrannol). O dan amgylchiadau o'r fath, nid yw'r trydydd cyfeiriad llif a i y yn addas ar gyfer cyfyngu'r pwysau uchaf ym mhorthladd A.

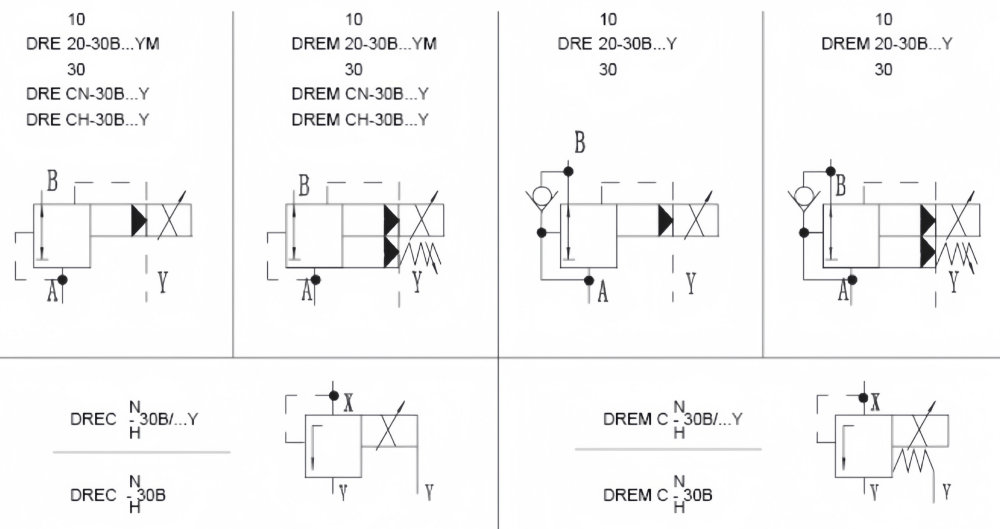

Symbolau o bwysau cyfrannol yn lleihau drem falf
