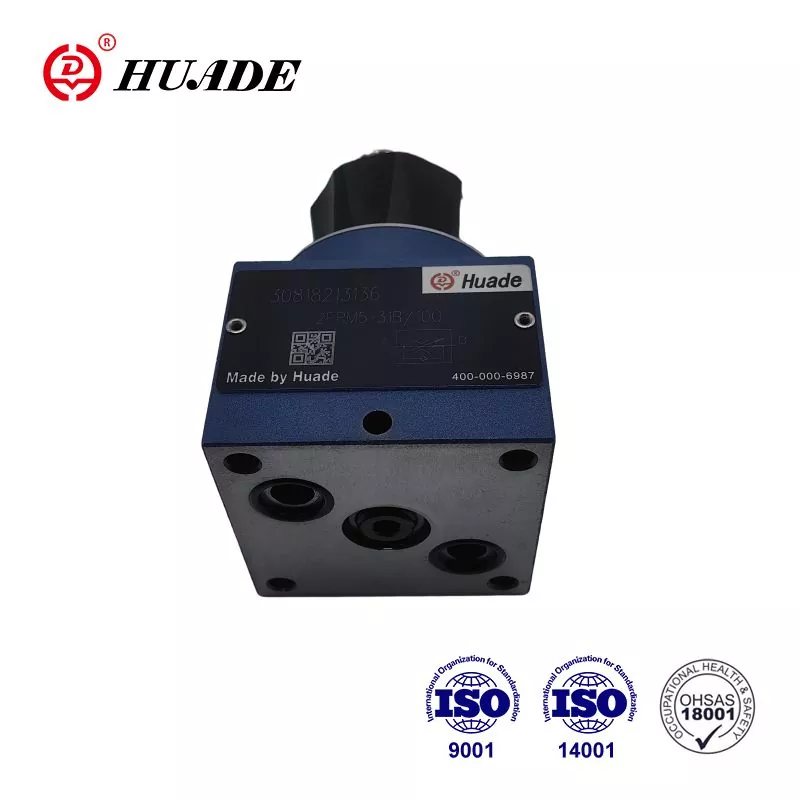

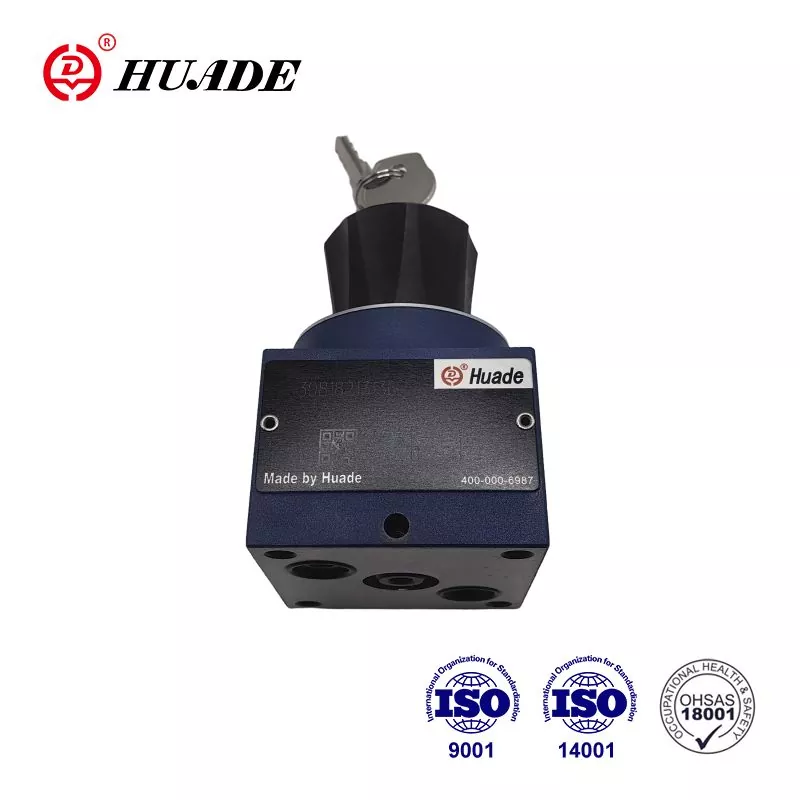

Mae'r falf llif 2FRM yn falf rheoli llif dwyffordd. Fe'i defnyddir ar gyfer gwefr. Mae Huade® yn wir yn frand dibynadwy yn Tsieina. Trwy ddau gydweithrediad tymor hir â Rexroth, mae falfiau rheoli llif Huade® yn gydnaws â'r un gyfres a gynigir gan Rexroth. P'un ai o ran ansawdd y cynnyrch, arloesi technolegol, gwasanaeth cwsmeriaid neu enw da brand, mae Huade Hydrolic wedi perfformio'n dda ac wedi ennill enw da gan y farchnad a defnyddwyr.
|
Gyffredinol |
|
|
Hylif hydrolig |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl fpm) |
|
Ystod Tymheredd (℃) |
-30 i+80 |
|
Ystod gludedd (mm ²/s) |
10 i 800 |
|
Plât Brechdan Rectifier |
|
|
Flow.max (l/min) |
15 |
|
Pwysau gweithredu (MPA) |
Hyd at 21 |
|
Pwysau cracio (MPA) |
0.1 |
|
Pwysau (kg) |
0.6 |
|
Falf rheoli llif 2-ffordd |
||||||||
|
Llif. qv max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆P gyda Llif Dychwelyd Am Ddim B → A, QV -Dendent (MPA) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Rheoli Llif |
nhymheredd |
± 5% |
± 3% |
± 2% |
||||
|
pwysedd-sefydlog (hyd at |
± 2% |
4% |
||||||
|
Pwysau Gweithredol, Max.- Port A (MPA) |
i 21 |
|||||||
|
Ystod gwahaniaeth pwysau lleiaf (MPA) |
0.3 i 0.5 |
0.6 ~ 0.8 |
||||||
|
Gradd yr halogiad (μm) |
25 (q <5l/min) |
10 (q <0.5l/min) |
||||||
|
Pwysau (kg) |
1.6 |
|||||||
Nodweddion:
▶ Patrwm porthi i DIN 24 340, o A, ISO 4401and CETOP - RP 121H
▶ Cyfyngwr strôc digolledwr pwysau, dewisol
▶ Gostyngiad yn y naid cychwyn
▶ Rheoli llif i'r ddau gyfeiriad gan ddefnyddio plât brechdan unioni

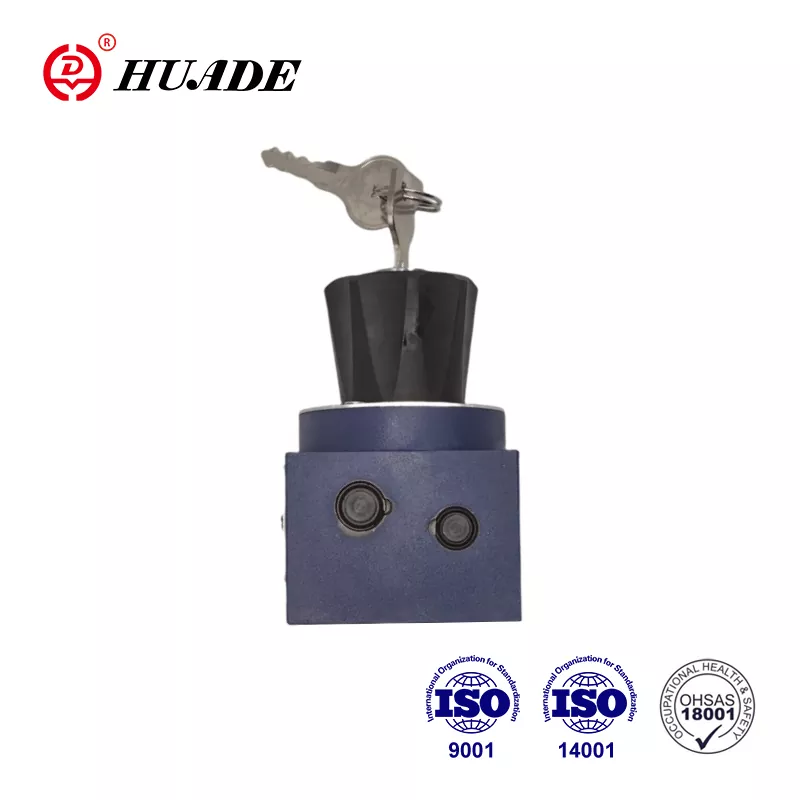

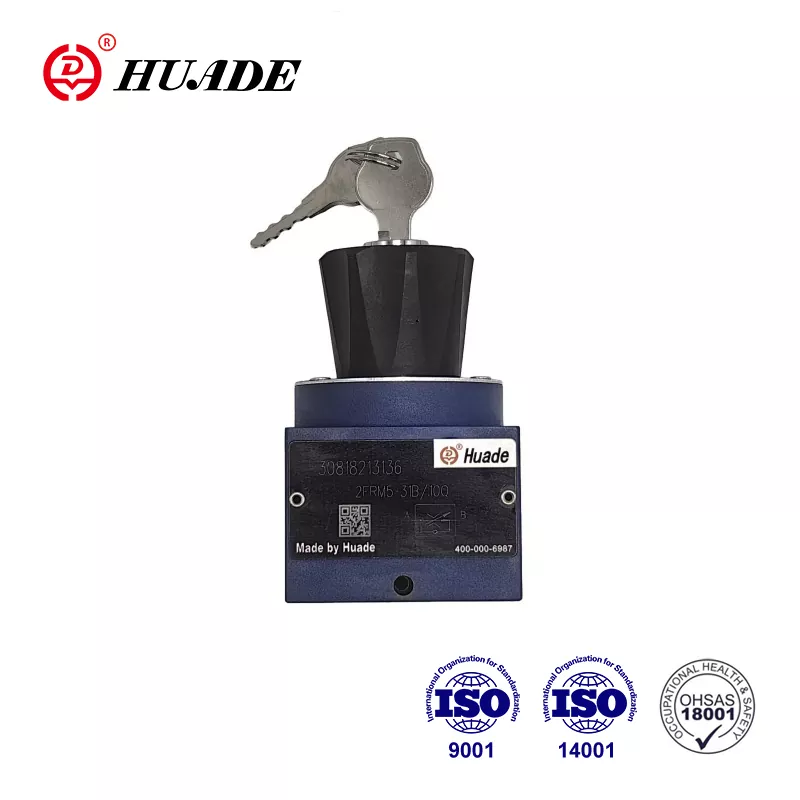

▶ Knob Rotari y gellir ei gloi
Cais:
Falf rheoli llif, mae math 2FRM yn falf rheoli llif dwyffordd, a ddefnyddir ar gyfer gwefreiddio ac nad yw pwysau a thymheredd yn effeithio arno.
Mae'r falf rheoli llif 2-ffordd 2FRM yn bennaf yn cynnwys tai (1), gosod elfen (2), orifice (3), digolledwr pwysau (4) yn ddewisol gyda chyfyngwr strôc yn ogystal â falf gwirio (5) ac fe'i defnyddir ar gyfer taflu llif llif isel ar bwysedd isel a dibyniaeth tymheredd.
Mae'r croestoriad gwefreiddiol yn cael ei osod trwy gylchdroi'r bollt gromlin (7). I gadw'r llif yn gyson yn annibynnol ar y pwysau yn y pwynt taflu (8) mae digolledwr pwysau (4) wedi'i gysylltu. Mae'r annibyniaeth dymherus yn ganlyniad i'r pwynt gwefreiddio gael ei adeiladu fel orifice.
Mae'r llif rhydd yn dychwelyd o B i A trwy'r falf wirio (5).
Er mwyn cyrraedd llif rheoledig y falf i'r naill gyfeiriad neu'r llall, mae posibilrwydd i osod plât brechdan cywirydd math Z4s o dan y falf rheoli llif.
Strwythur Falf Rheoli Llif 2FRM 5
Symbol o falf rheoli llif 2frm 5
