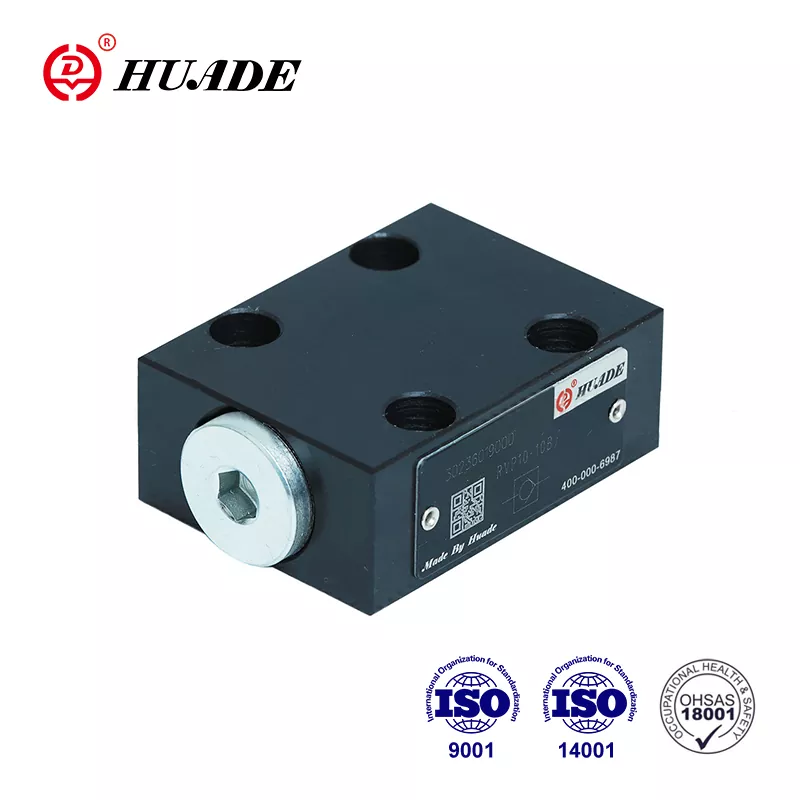

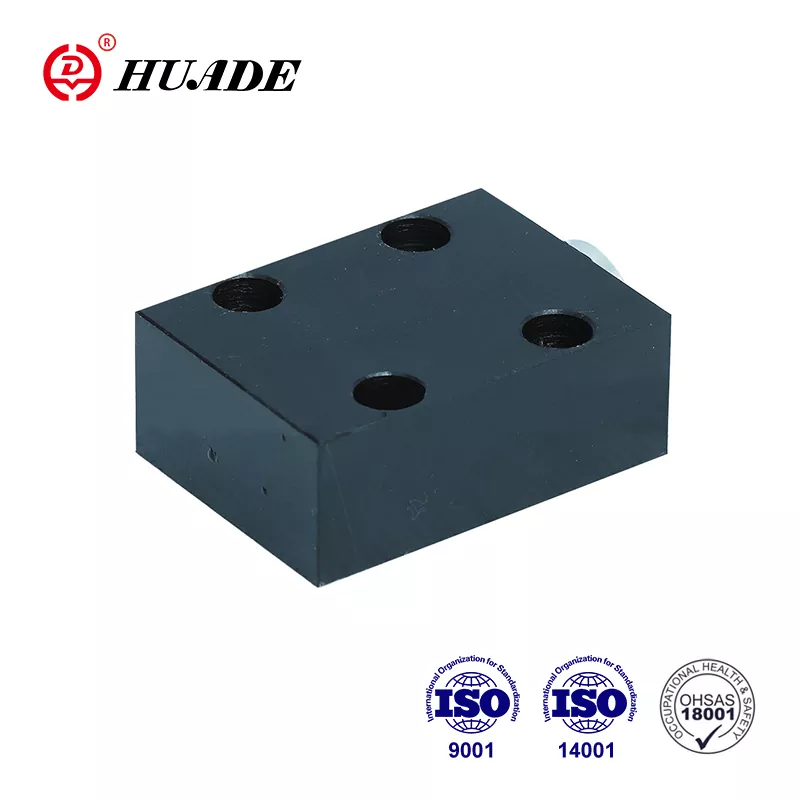

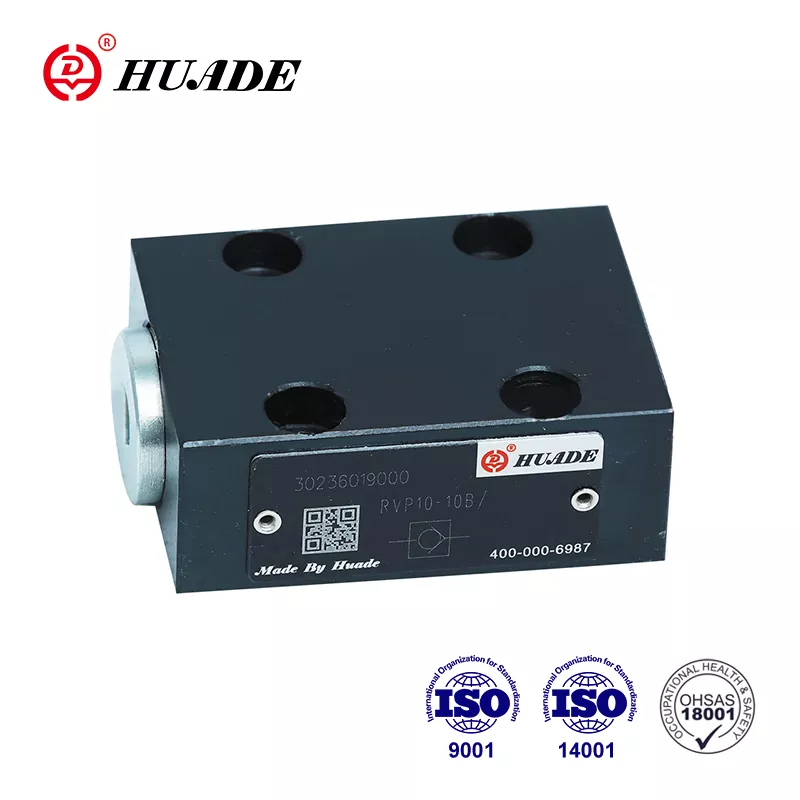

Wedi'i sefydlu trwy bartneriaeth strategol rhwng llywodraethau Tsieineaidd a Almaeneg ym 1979, mae Huade wedi ymgorffori technoleg flaengar gan Rexroth. Gall Huade® Check Falf RVP 10 ddisodli falf gwirio Rexroth yn llwyr. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac OH SAS18001. Defnyddir falf gwirio Huade® yn helaeth mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, diogelu'r amgylchedd, adeiladu llongau, awyrofod, tramwy rheilffordd, petroliwm a phetrocemegol a meysydd eraill. Bydd yr holl RVP Falf Gwirio RVP 10 yn cael profion llym cyn gadael y ffatri i sicrhau ansawdd rhagorol.
|
Data Technegol |
|||||||||
|
Maint |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pwysau Gweithredol, Max (MPA) |
31.5 |
||||||||
|
Pwysau Agoriadol (MPA) |
0.05 |
||||||||
|
Hylif pwysau |
olewau mwynau neu ester ffosffad |
||||||||
|
Ystod tymheredd hylif pwysau （℃）） |
-30 ～+80 |
||||||||
|
Ystod gludedd (mm2/s) |
2.8 ~ 500 |
||||||||
|
Safle trwsio |
dewisol |
||||||||
|
Pwysau (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Nodweddion:
▶ Cysylltiad is -blat
▶ Cau heb ollyngiadau i un cyfeiriad
Cais:
Defnyddir y falf gwirio RVP 10 yn bennaf wrth allfa'r pwmp fel falf pwysedd cefn a falf ffordd osgoi.
Mae'r falf wirio RVP 10 yn strwythur falf poppet gyda cholli pwysau bach. Mae ganddo'r dasg o, yn ddelfrydol cau gollyngiad llif yn rhydd i un cyfeiriad ac i ganiatáu llif rhydd i'r cyfeiriad arall. Yn y bôn, mae'n cynnwys y tai (1), poppet (2) Gwanwyn cywasgu (3), a sedd y gwanwyn (4). Strôc y poppet (2), sy'n cael ei arwain ar ei
diamedr y tu allan, wedi'i gyfyngu gan stop mecanyddol. Mae'r gwanwyn cywasgu adeiledig (3) yn cefnogi'r mudiad cau. Ar ben hynny mae'r gwanwyn cywasgu (3) yn dal y poppet (2) yn y safle caeedig hyd yn oed pan nad oes llif trwy'r falf.
Symbol
Diagram strwythur
①housing ②poppet ③spring ④spring sedd
1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.
2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer
3. Cynhyrchion heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.
4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a'u defnyddio yn unol â'r paramedr a restrir yn y llyfr sampl
5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf i 0.8/
6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
