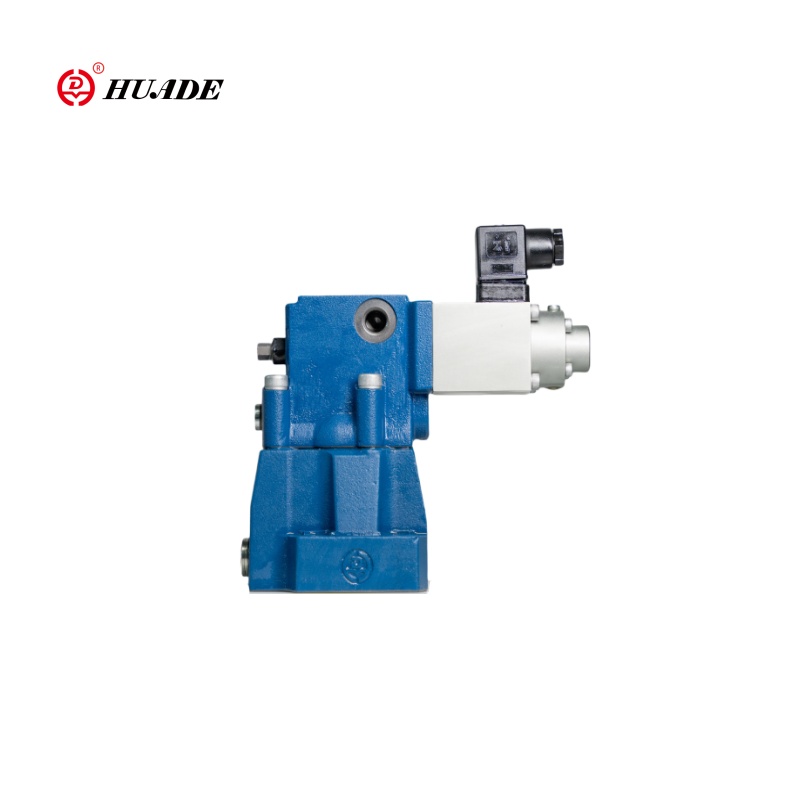

Gall falf lleihau pwysau cyfrannol cyfres DBE osod pwysau'r system yn llyfn trwy weithredu solenoid cyfrannol, sy'n cwrdd â gwahanol ofynion gweithio. Mae nodweddion y cynnyrch hwn yn cynnwys rheolaeth fanwl gywir, sefydlogrwydd a dibynadwyedd, ac yn hawdd eu cynnal. Mae pwysau cyfrannol yn lleihau'r falf DBE ar gael mewn sawl model a manylebau i ddiwallu gwahanol anghenion. Er enghraifft, mae Huade Hydrolic yn cynhyrchu modelau fel y DBE10-30B/315YMDREM a DBE20-30B/200XYM Falfiau lleihau pwysau cyfrannol, sydd â gwahanol ystodau pwysau gweithio a nodweddion llif, gan ganiatáu i ddefnyddwyr ddewis yn ôl eu hanghenion.
| Data hydrolig | ||||
| Porthladdoedd pwysau max.operating A. B ac X (MPA) | 31.5 | |||
| Pwysau Dychwelyd (MPA) | Porthladd y, ar wahân ac ar ddim pwysau i dancio | |||
| Max. Pwysedd Settable (MPA) | 5. 10. 20. 31.5 Yr un fath â'r cam pwysau | |||
| Min. Pwysedd Settable (MPA) | Gweler cromliniau nodweddiadol | |||
| Max. Diogelwch Pwysau (MPA) | Pwysedd settable | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 122 | 1 i 222 | 1to 342 | |
| Max. Llif (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Llif Peilot (l/min) | 0.7 i 2 | |||
| Llinoledd (%) | ± 3.5 | |||
| Ailadroddadwyedd (%) | <± 2 | |||
| Amrywiad nodweddiadol (%) | <± 2 ar y mwyaf. mhwysedd | |||
| Hysteresis (%) | Gydag ymchwydd ± 1.5 o max.pressure.without Surge ± 4.5 o Max.pressure | |||
| Amser Newid | 30 i 150 | |||
| Hylif pwysau | Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) | |||
| Ystod gludedd (mm2/s) | 2.8 i 380 | |||
| Ystod tymheredd hylif pwysau (℃) | -20 i+70 | |||
| Gradd yr halogiad (μm) | ≤20 (Argymhelliad 10) | |||
| Data technegol trydanol | |
| Nghyffyrddydd | VT-200G40 wedi'i gyflenwi â falf gyda'i gilydd |
| Foltedd cyflenwi | DC |
| Cyfredol min.control (a) | 0.1 |
| Max.Control Currenl (a) | 0.8 |
| Gwrthiant coil （ω） | Gwerth oer ar 20 ℃ yw 19.5; Gwerth max.wam yw 28.8 |
| Ystod tymheredd hylif pwysau (℃) | +50 |
| Gwladwriaeth Waith | Parhawn |
| Amddiffyn Falf | Ip65 |
| Cysylltiadau trydanol | chleio |
Nodweddion:
▶ Ar gyfer mowntio is -blat
▶ wedi'i orchuddio â bloc
▶ Dewisol Cyfyngiad pwysau uchaf ychwanegol trwy gyfrwng falf rheoli peilot wedi'i lwytho'r gwanwyn
▶ Mae rheolaeth falf ac electronig yn ffurfio un ffynhonnell
Cais:
Defnyddir falf rhyddhad pwysau cyfrannol Cyfres DBE yn helaeth mewn amrywiol systemau hydrolig y mae angen rheolaeth pwysau yn fanwl gywir, megis peiriannau adeiladu, offer metelegol, adeiladu llongau, a meysydd eraill. Maent yn chwarae rhan hanfodol yn y meysydd hyn, gan wella sefydlogrwydd a dibynadwyedd y systemau.
Yn y bôn, mae'r falfiau hyn yn cynnwys y falf rheoli peilot (1) gyda solenoid cyfrannol (2) a'r brif falf (3) gyda phrif fewnosodiad sbwlio (4).
Math dbe:
Mae addasiad y pwysau yn ddibynnol ar werth gorchymyn trwy solenoid cyfrannol (2). Mae'r pwysau sy'n bresennol ym mhorthladd A yn gweithredu ar ochr isaf y prif sbŵl (4). Ar yr un pryd mae'r pwysau hwn yn gweithredu ar ochr llwythog y prif sbŵl (4) trwy orificies (5). Mae'r grym hydrolig yn gweithredu ar y peilot poppet (6). Pan ddaw'r grym hydrolig drosodd y grym solenoid yna mae'r peilot poppet (6) yn agor. Oherwydd y ffaith y gall yr olew peilot nawr lifo i danc trwy borthladd Y, mae cwymp pwysau yn digwydd ar y prif sbŵl (4) sy'n gweithredu ar y prif sbŵl ac yn ei godi yn erbyn grym y gwanwyn dychwelyd. Mae'r cysylltiad o A i B yn cael ei agor ac nid oes unrhyw gynnydd mewn pwysau mwyach
Strwythur Falf rhyddhad pwysau cyfrannol dbe
