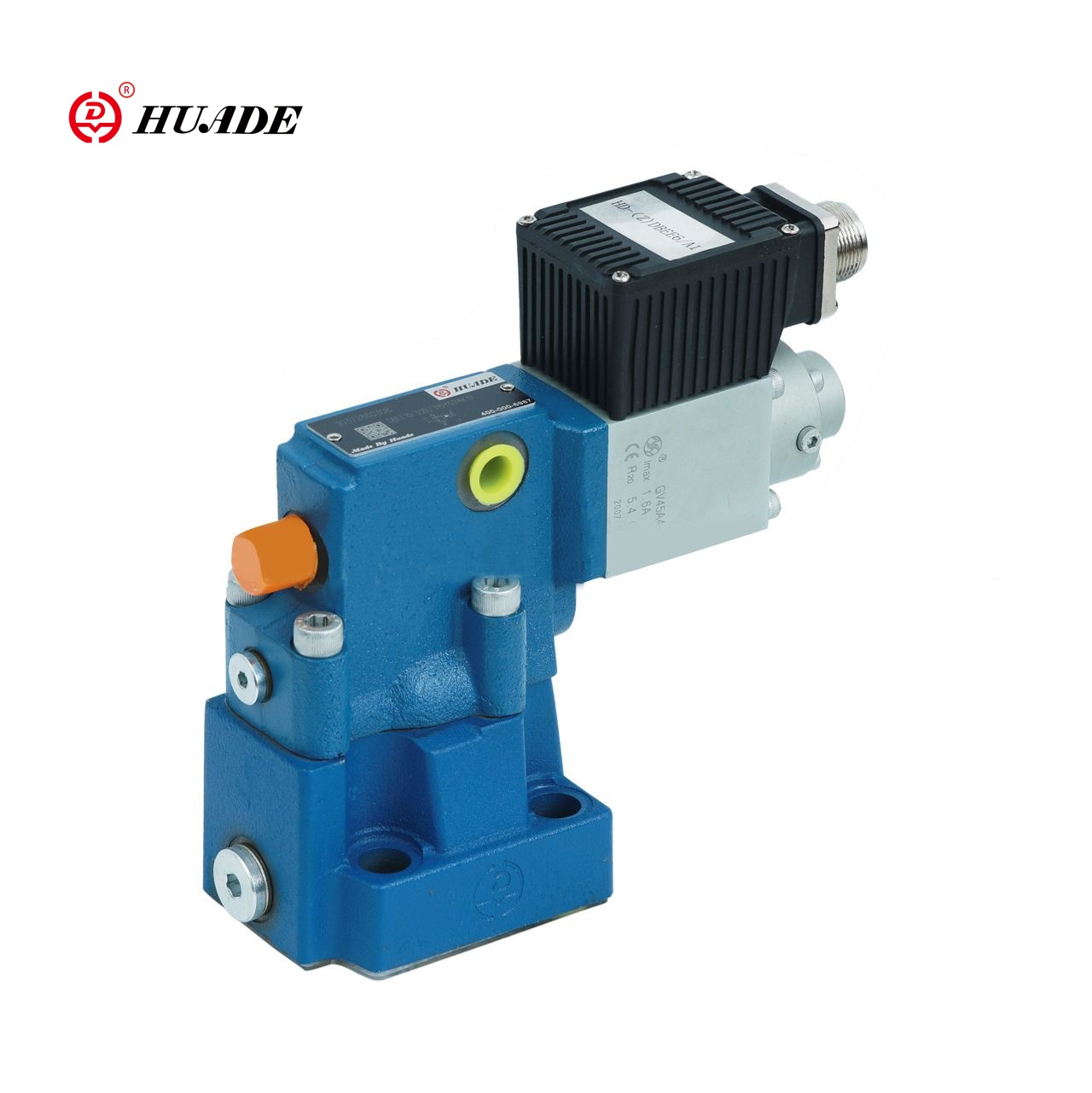

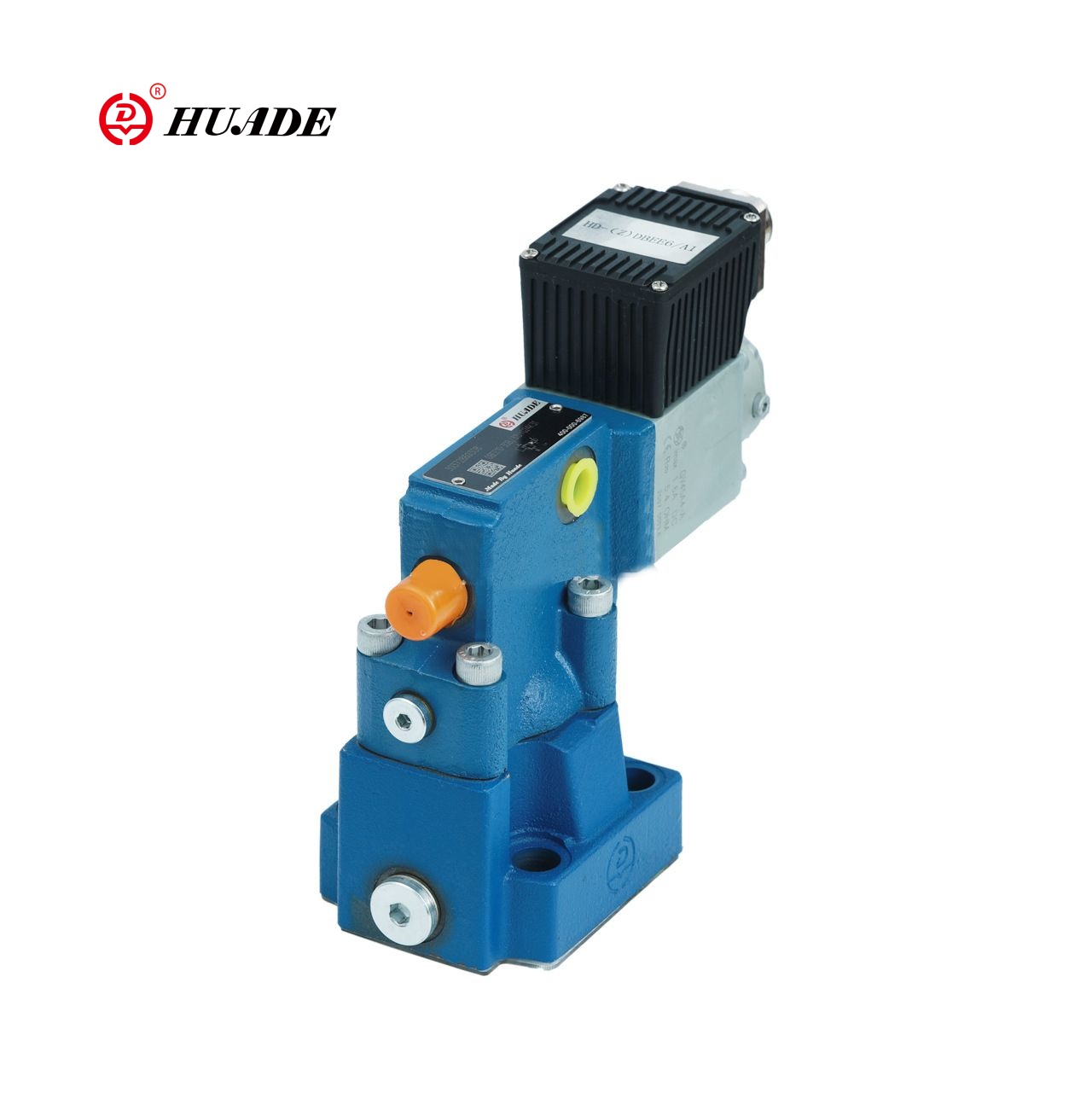

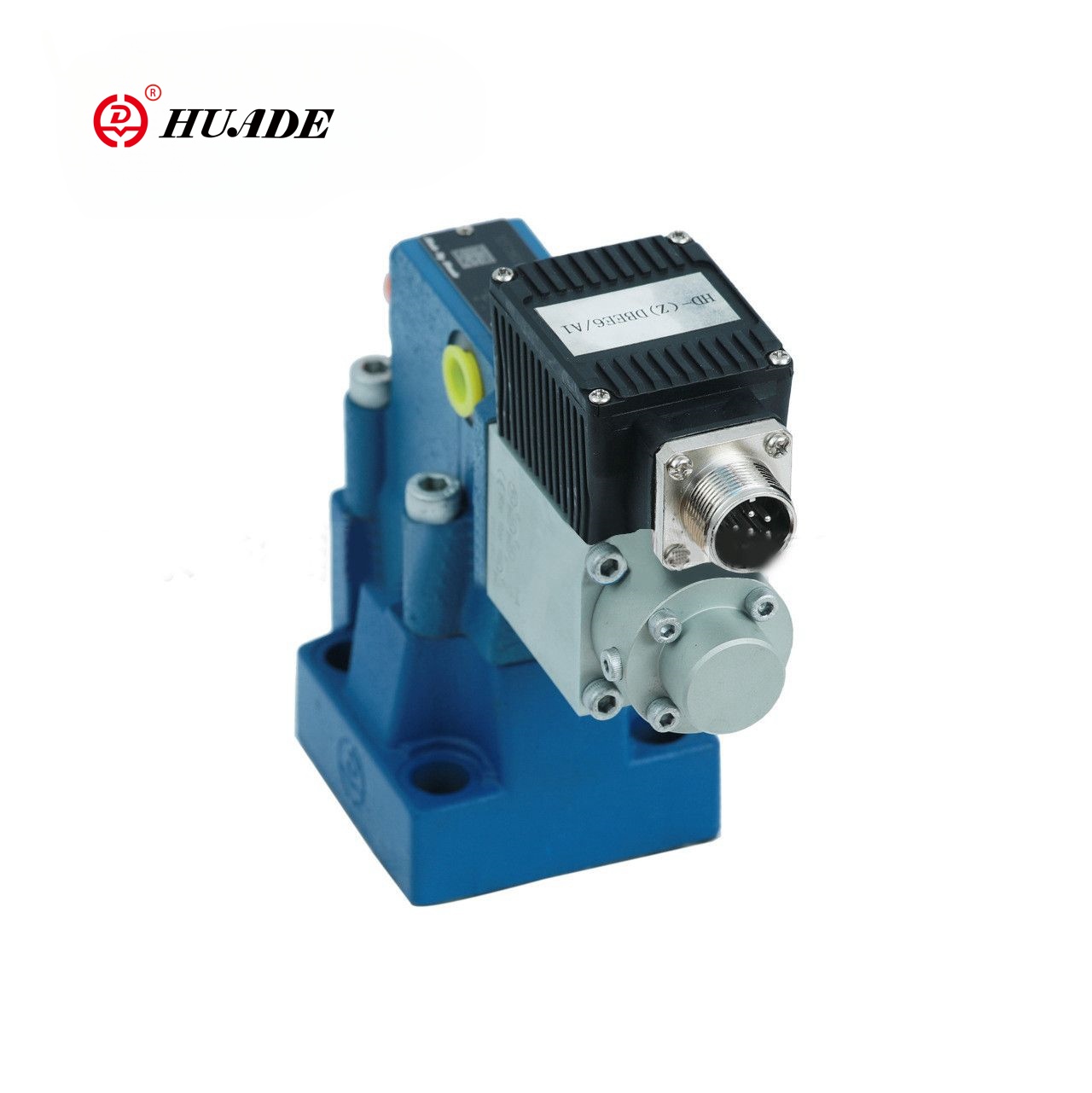

Mae falf rhyddhad cyfrannol ZDBEE-1X yn falf rhyddhad a weithredir gan beilot, sy'n cael ei gyrru gan solenoid cyfrannol i gyflawni lleoliad di-gam a rheolaeth fanwl gywir ar bwysau system. Gall y falf gyfrannol hon ddisodli'r un model yn llwyr o Rexroth. Mae falfiau hydrolig Huade yn mabwysiadu'r un safonau â Rexroth, ond mae'r pris yn is.
| Gyffredinol | ||
| Gosodiadau | dewisol | |
| Ystod Tymheredd Storio (℃) | -20 i +80 | |
| Ystod tymheredd amgylchynol | Dbe a zdbe (℃) | -20 i+70 |
| Dbee a zdbee (℃) | -20 i +50 | |
| Mhwysedd | Dbe a zdbe (kg) | 2.4 |
| Dbee a zdbee (kg) | 2.5 | |
| Hydrolig (wedi'i fesur ar ʋ = 46 mm2/s a t = 40 ° C ± 5 ℃ | ||
| Max. pwysau gweithredu | Porthladdoedd P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Porthladd t mpa | 5 | |
| Max. Pwysedd settable | Cam Pwysau 5 MPa | 5 |
| Pwysau Cam 10 MPa | 10 | |
| Cam Pwysau 20 MPa | 20 | |
| Cam Pwysau 31.5 MPa | 31.5 | |
| Min. Pwysedd settable ar werth signal 0 MPa | Gweler cromliniau nodweddiadol | |
| Porthladd Pwysau Dychwelyd A; gyda draen olew peilot allanol (y) | ar wahân ac ar ddim pwysau i dancio | |
| Llif olew peilot l/min | 0.6o1.2 | |
| Max. Llif l/min | 30 | |
| Hylif pwysau | Olew Mwynau (HL, HLP) i DIN 51 524 | |
| Ystod tymheredd hylif pwysau | -20to+80 | |
| Ystod gludedd mm2/s | 15 i 380 | |
| Nhrydanol | 24V DC | |
| Cyfredol min.control (ma) | 100 | |
| Max.Control Current MA | 1600 | |
| Gwrthiant coil solenoid | Gwerth oer ar 20 ° C (ω) | 0.54 |
| Gwerth max.warm (ω) | 7.8 | |
| Nyletswydd | 100 | |
| Cysylltiadau trydanol | Dbe a zdbe | Gyda phlwg cydran i din en 175 301 ~ 803 |
| Cysylltydd plug-in i din en 175 301-803 | ||
| Dbee a zdbee | Gyda TOE Plug Cydran DLN 43 563-AM6-3 | |
| TOE Cysylltydd Plug-in Din 43 563-BF6-3 | ||
| Amddiffyn falf i DIN 40 050 | IP 65 | |
| Rheoli electroneg ar gyfer dbee a zdbee | Wedi'i integreiddio i'r falf | |
| Ar gyfer dbe a zdbe | ||
| Mwyhadur yn analog fformat Eurocard | Hd-vt-vspa1-1-1x/ | |
Nodweddion:
▶ Falf ar gyfer cyfyngu ar bwysau system
▶ Active trwy solenoidau cyfrannol
▶ Ar gyfer mowntio is -blat neu ddyluniad plât rhyngosod
▶ Electroneg falf a rheoli o un ffynhonnell
▶ Mathau HD-zdbee gydag electroneg reoli integredig
① Lledaeniad enghreifftiol o'r gromlin nodwedd Pwysedd Gwerth Gorchymyn
Rampiau i fyny ac i lawr y gellir eu haddasu'n ddibynnol
Cais:
Mae falf rhyddhad cyfrannol ZDBEE-1X yn addas ar gyfer systemau hydrolig sy'n gofyn am reolaeth pwysau yn fanwl gywir, megis peiriannau peirianneg, peiriannau mowldio chwistrelliad, offer metelegol a meysydd eraill.
Mae falfiau rhyddhad pwysau cyfrannol, mathau HD-DBE yn cael eu actio trwy solenoid cyfrannol. Defnyddir y falfiau hyn i gyfyngu ar bwysau system. Gyda'r falfiau hyn mae'n bosibl addasu pwysau'r system yn ddi -gam, sydd i'w gyfyngu, mewn perthynas â'r gwerth gorchymyn trydanol.
Yn y bôn, mae'r falfiau hyn yn cynnwys solenoid cyfrannol (1), y tai (2), y cetris falf (3), y sbŵl (4) a'r peilot poppet (8). Mae'r solenoid cyfrannol yn trosi'r cerrynt trydanol yn gyfrannol yn rym mecanyddol. Mae cynnydd mewn cyfredol yn achosi cynnydd cyfatebol yn y grym solenoid. Mae'r siambr armature solenoid wedi'i llenwi â hylif hydrolig ac mae'n gytbwys pwysau. Mae gosod pwysau'r system yn cael ei wneud trwy'r solenoidau cyfrannol (1) mewn perthynas â'r gwerth gorchymyn. Mae pwysau sy'n codi o'r system ym Mhort P yn gweithredu ar ochr dde'r sbŵl (4). Ar yr un pryd mae'r pwysau system yn gweithredu trwy'r llinell reoli (6) sydd â orifice (5) ar ochr wedi'i llwytho yn y gwanwyn o'r sbŵl (4). Trwy rife pellach (7) mae'r pwysau system yn gweithredu ar y peilot poppet (8) yn erbyn grym y solenoid cyfrannol (1). Ar ôl i bwysau'r system gyrraedd y gwerth wedi'i osod ymlaen llaw mae'r peilot Poppet (8) yn codi o'i sedd. Yn dibynnu ar y model, gall olew peilot nawr lifo i ffwrdd yn allanol trwy borthladd A (y) neu'n fewnol i'r tanc, mae hyn yn cael yr effaith o gyfyngu'r pwysau ar ochr wedi'i lwytho yn y gwanwyn o'r sbŵl (4). Os yw pwysau'r system yn parhau i godi ychydig yna mae'r pwysau uwch ar ochr dde'r sbŵl yn gwthio'r sbŵl i'r chwith i mewn i safle rheoli P i T. Ar isafswm rheolaeth gyfagos -gan gyfateb i werth gorchymyn o sero -mae'r isafswm pwysau settable yn cael ei osod.
Strwythur falf rhyddhad pwysau cyfrannol ZDBE-1X
Strwythur falf rhyddhad pwysau cyfrannol zdbee-1x

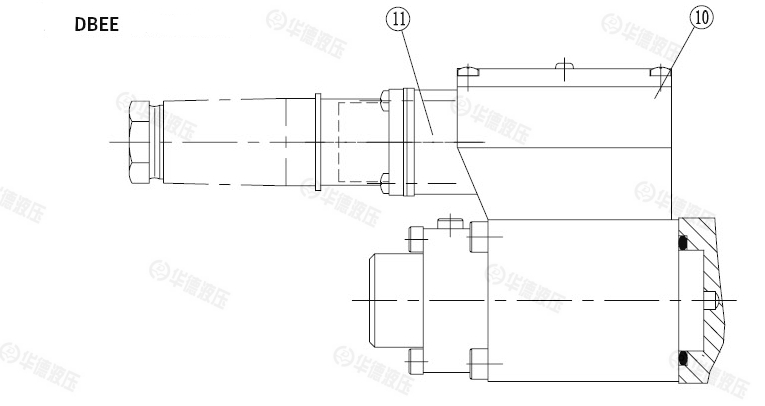

O ran dyluniad swyddogaethol, mae falf gyfrannol ZDBEE-1x yn cyfateb yn y bôn i falfiau rhyddhad cyfrannol ZDBE. Yr unig wahaniaeth yw bod y solenoid cyfrannol wedi'i gyfarparu â thai ⑩, lle mae'r rheolydd electronig yn cael ei adeiladu. Derbynnir cyflenwad pŵer a foltedd pwynt gosod trwy gysylltydd plug-in (11).
Mae'r cromlin nodweddiadol benodol yn cael ei rhagosod gan y gwneuthurwr yn seiliedig ar yr egwyddor o oddefiadau gweithgynhyrchu lleiaf. Gellir addasu'r amseroedd ramp ar gyfer cynyddu a lleihau pwysau yn annibynnol gan ddefnyddio potentiomedrau priodol.
