Pan fydd angen rheolaeth llif manwl gywir arnoch mewn systemau hydrolig cryno, mae'r Plât Brechdan Falf Gwirio Z2S 10 yn cynnig datrysiad dibynadwy. Mae'r falf wirio hon a weithredir gan beilot o Bosch Rexroth yn darparu blocio di-ollyngiad mewn dyluniad plât brechdanau sy'n arbed gofod. Mae'r Z2S 10 yn gwasanaethu cymwysiadau hydrolig llai i ganolig lle mae cynnal safle ac atal llif gwrthdro yn hanfodol.
Mae'r Z2S 10 yn defnyddio'r un egwyddorion dylunio sylfaenol â modelau mwy yn y gyfres Z2S, ond mae ei ddynodiad maint 10 yn golygu ei fod yn cyd-fynd â phatrymau mowntio CETOP 05 yn hytrach na'r rhyngwynebau CETOP 07 mwy. Mae'r ôl troed llai hwn yn gwneud y Plât Brechdan Falf Wirio Z2S 10 yn ddelfrydol ar gyfer offer symudol, peiriannau diwydiannol cryno, a chymwysiadau lle mae gofod yn brin.
Nodweddion Dylunio Craidd
Mae Plât Brechdan Falf Gwirio Z2S 10 yn gweithredu trwy fecanwaith poppet wedi'i lwytho â sbring ynghyd â rheolaeth beilot. Mae hylif hydrolig yn llifo'n rhydd o borthladd A1 i A2 neu B1 i B2 pan fydd pwysau'n gwthio i'r cyfeiriad ymlaen. Mae'r elfen falf yn codi ei sedd, gan ganiatáu i olew basio heb fawr o wrthwynebiad. Pan fydd llif yn ceisio gwrthdroi, mae'r sbring a'r pwysau gwrthdroi yn gorfodi'r poppet yn gadarn yn erbyn ei sedd, gan greu sêl metel-i-fetel sy'n atal unrhyw ollyngiad.
Yr hyn sy'n gwahaniaethu'r Z2S 10 o falfiau gwirio syml yw ei allu gweithredu peilot. Mae cymhwyso pwysau i borthladd peilot X neu Y yn hydrolig yn agor y falf yn erbyn y cyfeiriad blocio. Mae'r nodwedd hon yn caniatáu gostwng llwythi dan reolaeth neu lif gwrthdroi bwriadol pan fo'ch cynllun system yn gofyn amdano. Heb bwysau peilot, mae'r Plât Brechdan Falf Gwirio Z2S 10 yn cynnal ei swyddogaeth blocio am gyfnod amhenodol heb unrhyw ddrifft na gollyngiad.
Mae cyfluniad plât rhyngosod y Z2S 10 yn mesur tua 162mm o hyd a 57mm o uchder. Mae'r falf yn ychwanegu tua 25mm at drwch eich pentwr pan gaiff ei osod rhwng cydrannau hydrolig eraill. Mae pedwar bollt M8 yn diogelu'r prif bwyntiau gosod, tra bod dau follt M5 yn trin cysylltiadau ategol. Mae cyfanswm pwysau yn rhedeg tua 2.8 i 3.2 cilogram yn dibynnu ar yr amrywiad a'r opsiynau penodol.
Mae Bosch Rexroth yn cynhyrchu'r corff falf Z2S 10 o haearn bwrw neu ddur gradd uchel gyda thriniaeth arwyneb sy'n gwrthsefyll cyrydiad. Mae'r fersiwn safonol yn defnyddio morloi NBR sy'n addas ar gyfer olewau hydrolig sy'n seiliedig ar fwynau. Pan fydd angen hylifau ester ffosffad neu hydrolig synthetig arall ar eich cais, gallwch nodi morloi FKM trwy ychwanegu'r dynodiad "V" i'ch rhif rhan.
Manylebau Technegol
Mae Plât Brechdan Falf Gwirio Z2S 10 yn trin y pwysau gweithio uchaf hyd at 315 bar, yn union yr un fath â'i gymar Z2S 16 mwy. Mae'r sgôr megapascal hwn o 31.5 yn golygu bod y Z2S 10 yn gweithio'n ddibynadwy hyd yn oed mewn cylchedau hydrolig pwysedd uchel. Mae'r cynhwysedd llif uchaf yn cyrraedd 80 litr y funud i'r cyfeiriad llif rhydd, sy'n gweddu i'r mwyafrif o actuators bach i ganolig a moduron hydrolig.
Mae opsiynau pwysau cracio ar gyfer y Z2S 10 yn cynnwys gosodiadau 3, 5, 7.5, a 10 bar. Mae'r pwysau cracio hwn yn pennu faint o bwysau gwrthdro sy'n cronni cyn i'r seddau falf eistedd yn llwyr. Mae pwysau cracio is yn darparu rheolaeth dynnach gyda llai o groniad pwysau, tra bod gosodiadau uwch yn goddef mwy o bwysau cefn cyn blocio. Mae eich dewis yn dibynnu a oes angen cau eich cais i ffwrdd ar unwaith neu a all ddarparu ar gyfer rhywfaint o gynnydd pwysau wrth gau.
Mae'r ystod tymheredd gweithredu yn rhychwantu -30 ° C i +80 ° C gyda morloi NBR safonol. Mae amrywiadau sêl FKM yn gweithredu o -20 ° C i +80 ° C. Mae'r terfynau tymheredd hyn yn cwmpasu'r rhan fwyaf o amgylcheddau gweithredu offer diwydiannol a symudol. Dylai eich hylif hydrolig gynnal gludedd rhwng 2.8 a 500 milimetr sgwâr yr eiliad ar gyfer gweithrediad Z2S 10 priodol.
Mae glendid hylif yn effeithio'n sylweddol ar ddibynadwyedd Check Valve Sandwich Plate Z2S 10. Mae Bosch Rexroth yn nodi NAS 1638 Dosbarth 9 neu ISO 4406 20/18/15 fel safonau glanweithdra gofynnol. Mae olew halogedig yn cario gronynnau sy'n gallu ymgorffori yn yr arwynebau selio, gan achosi gollyngiadau neu atal falf rhag cau'n iawn. Mae gosod hidliad digonol i fyny'r afon o'r Z2S 10 yn amddiffyn eich buddsoddiad ac yn sicrhau perfformiad cyson.
Mae'r cymarebau ardal beilot yn nyluniad Z2S 10 yn dilyn cyfrannau tebyg i falfiau cyfres Z2S eraill. Mae'r gymhareb rhwng ardal beilot a man blocio yn creu mantais fecanyddol fel y gall pwysau peilot cymharol isel agor y falf yn erbyn pwysedd system uchel. Mae'r dyluniad hwn yn golygu nad oes angen cyflenwadau peilot pwysedd uchel ar wahân arnoch i weithredu'r Z2S 10 yn effeithiol.
Cymwysiadau Cyffredin
Mae offer hydrolig symudol yn aml yn ymgorffori Plât Brechdan Falf Gwirio Z2S 10. Mae cloddwyr compact, llwythwyr llywio sgid, a pheiriannau amaethyddol yn elwa o faint bach a swyddogaeth rwystro dibynadwy'r falf. Pan fydd bwced llwythwr yn dal deunydd uwchben, mae'r Z2S 10 yn atal drifft silindr hyd yn oed os bydd pibellau hydrolig yn methu neu os yw'r gweithredwr yn symud liferi rheoli i safleoedd niwtral yn anfwriadol.
Mae offer y wasg ddiwydiannol yn defnyddio'r Z2S 10 i gynnal safle hwrdd yn ystod gweithrediadau ffurfio. Mae angen silindrau ar wasgiau stampio metel, gweisg brêc, a pheiriannau mowldio cywasgu sy'n dal union safleoedd tra bod grymoedd ffurfio yn berthnasol. Mae nodwedd sero-gollyngiad y Plât Brechdan Falf Gwirio Z2S 10 yn sicrhau cywirdeb dimensiwn mewn rhannau gorffenedig trwy ddileu unrhyw symudiad silindr yn ystod y cylch gwasgu.
Mae peiriannau gwaith coed yn ymgorffori'r Z2S 10 ar gyfer cylchedau clampio a dal i lawr. Mae llwybryddion CNC, banderi ymyl, a llifiau panel yn defnyddio clampiau hydrolig i ddiogelu darnau gwaith yn ystod gweithrediadau torri. Mae'r fformat plât rhyngosod yn caniatáu i adeiladwyr peiriannau greu manifolds falf cryno sy'n integreiddio cylchedau clampio lluosog mewn gofod cyfyngedig o dan fyrddau gwaith.
Mae byrddau lifft a lifftiau siswrn yn dibynnu ar y Z2S 10 ar gyfer diogelwch dal llwyth. Pan fydd llwyfan lifft yn cefnogi gweithwyr neu ddeunyddiau mewn safleoedd uchel, mae'r Plât Brechdan Falf Gwirio Z2S 10 yn darparu diogelwch diangen trwy rwystro porthladdoedd silindr yn annibynnol ar y brif falf gyfeiriadol. Hyd yn oed os bydd falfiau rheoli yn methu neu os bydd llinellau hydrolig yn torri, mae'r Z2S 10 yn atal disgyniad heb ei reoli.
Mae peiriannau mowldio chwistrellu plastig yn yr ystod tunelledd llai yn defnyddio'r Z2S 10 ar gyfer cylchedau clampio llwydni. Mae'r falf yn cynnal grym clamp manwl gywir trwy gydol y cylch chwistrellu ac oeri. Mae'r mowntio plât rhyngosod yn symleiddio dyluniad manifold oherwydd gall peirianwyr bentyrru swyddogaethau falf lluosog yn fertigol yn hytrach na'u trefnu mewn patrymau llorweddol mwy.
Prynu a Phrisio
Falf Gwirio Bosch Rexroth Ddiffuant Plât Brechdan Z2S Mae 10 uned fel arfer yn costio rhwng 180 a 280 o ddoleri'r UD trwy ddosbarthwyr awdurdodedig. Mae sianeli swyddogol Rexroth yn darparu dogfennaeth dechnegol gyflawn, cwmpas gwarant, a mynediad at gymorth peirianneg cymwysiadau. Mae amseroedd dosbarthu fel arfer yn rhedeg am wythnos i bythefnos ar gyfer cyfluniadau safonol a gedwir mewn stoc dosbarthwr.
Mae cyflenwyr hydrolig arbenigol fel Airline Hydraulics a [BuyRexroth.com](http://buyrexroth.com/) yn cynnal rhestr eiddo yn benodol ar gyfer marchnad Gogledd America. Mae'r dosbarthwyr hyn yn aml yn llongio o fewn tri i saith diwrnod a gallant ddarparu bargeinion pecyn pan fyddwch chi'n archebu falfiau lluosog neu systemau hydrolig cyflawn. Yn gyffredinol, mae eu prisiau yn disgyn yn yr ystod doler 170 i 260 yn dibynnu ar faint a chyfluniad.
Gall prynwyr Ewropeaidd gael mynediad i'r Z2S 10 trwy ganolfannau gwasanaeth Bosch Rexroth lleol a dosbarthwyr awdurdodedig ar draws yr Almaen, Ffrainc, yr Eidal, a marchnadoedd eraill. Mae prisiau mewn marchnadoedd Ewropeaidd yn rhedeg tua 160 i 250 ewro, gydag amseroedd arwain tebyg i ffynonellau Gogledd America.

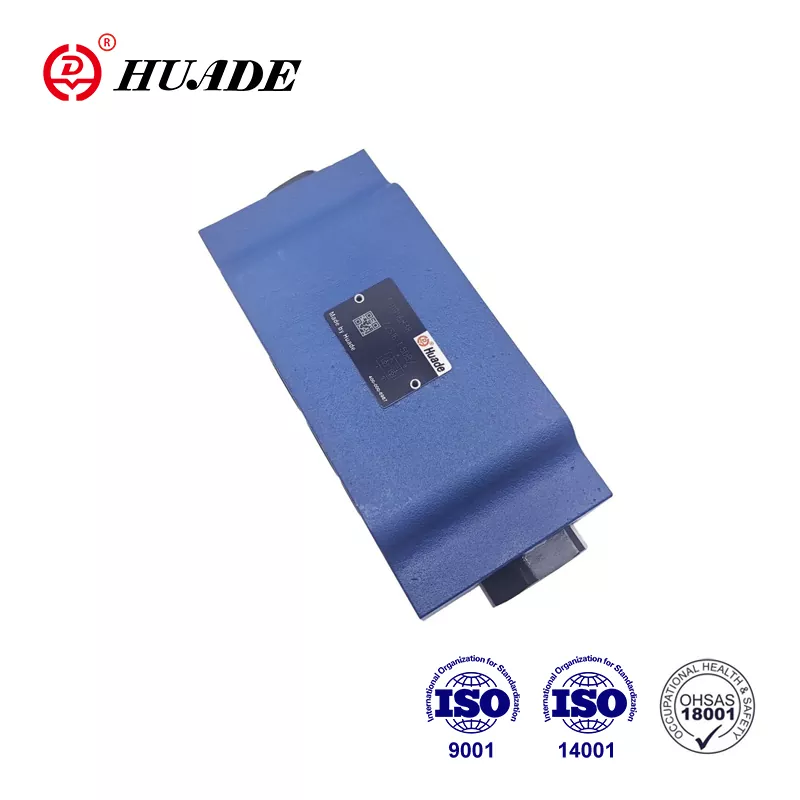

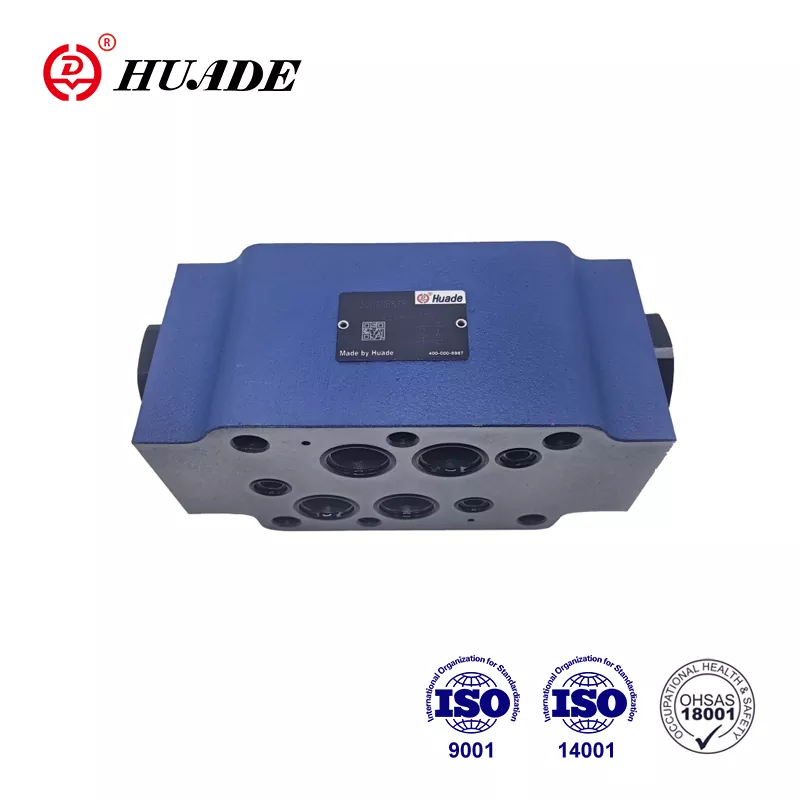

Mae gweithgynhyrchwyr amgen yn cynhyrchu fersiynau cydnaws o'r Plât Brechdan Falf Gwirio Z2S 10. Mae gwneuthurwr Tsieineaidd Huade Hydraulic yn gwneud y gyfres HD Z2S 10 sy'n cynnal yr un patrwm mowntio CETOP 05 a manylebau tebyg. Mae'r dewisiadau amgen hyn fel arfer yn costio 25 i 35 y cant yn llai na chynhyrchion Rexroth gwirioneddol, gyda phrisiau tua 120 i 200 o ddoleri. Mae'r cyfaddawd yn cynnwys llai o ddogfennaeth dechnegol a chymorth gwarant llai cynhwysfawr.
Wrth archebu'r Z2S 10, gwiriwch rif y rhan gyflawn gan gynnwys dynodiad cyfres, cod pwysau cracio, a manyleb deunydd selio. Efallai y bydd rhif rhan cyflawn yn edrych fel Z2S10-1-5X ar gyfer falf pwysedd cracio 3 bar gyda morloi NBR yn y gyfres 5X gyfredol. Mae ychwanegu "/V" yn pennu seliau FKM, tra bod y cyfluniad blocio (A, B, neu AB) yn ymddangos yn gynharach yn y dilyniant rhif rhan.
Canllawiau Gosod
Mae gosod Plât Brechdan Falf Wirio Z2S 10 yn gofyn am roi sylw gofalus i baratoi arwyneb mowntio. Rhaid i'r arwyneb paru gyrraedd garwedd mwyaf Ra 0.8 a chynnal gwastadrwydd o fewn 0.01mm fesul 100mm o hyd arwyneb. Nid yw'r manylebau hyn yn argymhellion dewisol. Bydd arwynebau mowntio garw neu warped yn achosi gollyngiadau O-ring sy'n peryglu pwrpas cyfan defnyddio falf wirio dim gollyngiadau.
Mae'r Z2S 10 yn defnyddio meintiau O-ring penodol sy'n wahanol i fodelau Z2S mwy. Mae prif borthladdoedd A, B, P, a T angen cylchoedd O sy'n mesur diamedr allanol 16mm gyda thrawstoriad 2mm. Mae porthladdoedd peilot X ac Y yn defnyddio modrwyau O llai 8mm wrth 1.5mm. Cyn gosod, cadarnhewch fod gennych y pecyn O-ring cywir oherwydd bod defnyddio meintiau anghywir yn gwarantu gollyngiadau a phroblemau halogi posibl.
Mae manylebau trorym yn bwysig iawn gyda gosodiadau plât rhyngosod. Tynhau'r pedwar bollt mowntio M8 i 41 Newton-metr mewn patrwm croes letraws. Mae angen 8.8 metr Newton o trorym ar y ddau follt ategol M5. Mae tan-torqu yn caniatáu gollyngiadau a'r potensial i symud falf, tra gall gor-torquio ystof y corff falf alwminiwm neu haearn bwrw. Defnyddiwch wrench trorym wedi'i raddnodi bob amser yn hytrach na wrenches trawiad neu amcangyfrif yn ôl teimlad.
Gosodwch y Falf Wirio Plât Brechdan Z2S 10 fel bod pinnau hoelbren lleoli yn cyd-fynd yn union â thyllau yn eich manifold mowntio neu is-blat. Mae'r pinnau hoelbren hyn yn atal symudiad ochrol a allai gneifio O-rings yn ystod cylchoedd pwysau. Glanhewch yr holl arwynebau mowntio yn drylwyr cyn eu cydosod i gael gwared ar unrhyw sglodion metel, baw, neu hen ddeunydd sêl a allai beryglu selio.
Ar ôl sicrhau'r holl bolltau, llenwch eich system hydrolig gyda hylif glân a seiclo'r actuators sawl gwaith cyn defnyddio llwythi gwaith llawn. Mae'r weithdrefn torri i mewn hon yn glanhau aer sydd wedi'i ddal ac yn gwirio bod y Z2S 10 yn gweithredu'n gywir. Monitro am unrhyw ollyngiadau allanol o amgylch y morloi O-ring yn ystod y llawdriniaeth gychwynnol. Mae gollyngiadau bach sy'n ymddangos yn ystod y gwasgedd cyntaf yn aml yn dynodi trorym bollt amhriodol neu halogiad arwyneb.
Ystyriaethau Integreiddio System
Mae Plât Brechdan Falf Wirio Z2S 10 fel arfer yn gosod rhwng falf rheoli cyfeiriadol a'r actiwadydd hydrolig y mae'n ei reoli. Mae'r lleoliad hwn yn caniatáu i'r Z2S 10 rwystro porthladdoedd actuator pan fydd y falf cyfeiriadol yn symud i safle niwtral. Mae'r porthladdoedd peilot yn cysylltu â phorthladdoedd gwaith y falf cyfeiriadol fel bod unrhyw lif bwriadol trwy'r falf cyfeiriadol hefyd yn agor y Z2S 10 i'r cyfeiriad priodol.
Wrth integreiddio'r Z2S 10 i gymwysiadau silindr fertigol fel byrddau codi neu hyrddod gwasg, rhowch sylw i blymio porthladd peilot. Rhaid i'r pwysau peilot oresgyn y gwanwyn pwysau cracio ac unrhyw bwysau system sy'n ceisio gorfodi'r falf i gau. Bydd pwysau peilot annigonol yn atal y falf rhag agor, gan adael eich actuator wedi'i gloi yn ei le hyd yn oed pan fyddwch chi'n gorchymyn symudiad.
Mae angen rhoi sylw arbennig i gysylltiadau porthladdoedd tanc â'r Z2S 10. Mae porthladd peilot Y fel arfer yn cysylltu â'r tanc naill ai'n uniongyrchol neu drwy borthladd tanc y falf gyfeiriadol. Rhaid i'r cysylltiad hwn gyrraedd pwysau atmosfferig gwirioneddol er mwyn i'r falf gau'n ddibynadwy. Gall unrhyw bwysau cefn yn llinell y tanc atal falf gyfan rhag cau, gan arwain at ddrifft actuator diangen.
Ystyriwch ollwng pwysau trwy'r Plât Brechdan Falf Gwirio Z2S 10 wrth sizing eich system hydrolig. Mae Z2S 10 sy'n gweithredu'n iawn yn dangos llai na 3 bar o golled pwysau ar y llif graddedig uchaf i'r cyfeiriad llif rhydd. Mae'r gostyngiad pwysau hwn yn lleihau'r grym sydd ar gael yn eich actuator ac yn cynhyrchu gwres yn eich olew hydrolig. Mae gorbwyso'r Z2S 10 ar gyfer eich gofynion llif yn lleihau gostyngiad pwysau ac yn gwella effeithlonrwydd system.
Gall falfiau Z2S 10 lluosog bentyrru gyda'i gilydd mewn ffurfweddiadau plât rhyngosod i reoli actiwadyddion lluosog o fanifold cryno. Mae'r dull modiwlaidd hwn yn symleiddio'r plymio ac yn lleihau nifer y lleoliadau gosod falf ar wahân sydd eu hangen. Fodd bynnag, mae pob haen falf ychwanegol yn ychwanegu at uchder y pentwr ac yn cynyddu nifer y morloi O-ring y mae angen eu gosod yn iawn.
Gofynion Cynnal a Chadw
Mae angen cynnal a chadw cymharol fach iawn ar y Plât Brechdan Falf Gwirio Z2S 10 wrth weithredu o fewn manylebau dylunio. Trefnwch archwiliadau bob chwech i ddeuddeg mis yn dibynnu ar eich cylch dyletswydd a'ch amgylchedd gweithredu. Yn ystod arolygiadau, gwiriwch am unrhyw drylifiad olew allanol o amgylch y morloi O-ring a gwiriwch fod actuators yn dal eu safle'n iawn pan fydd falfiau cyfeiriadol yn canol.
Profwch weithrediad peilot trwy orchymyn symudiad actuator araf a chadarnhau symudiad llyfn, cyson. Gall symudiad herciog neu betrusgar ddangos nad yw'r Z2S 10 yn agor yn llawn oherwydd halogiad neu bwysau peilot annigonol. Mesur pwysau peilot yn y porthladdoedd X ac Y o dan amodau gweithredu i wirio ei fod yn fwy na'r fanyleb pwysau cracio ynghyd ag unrhyw ffrithiant yn y gylched beilot.
Amnewid seliau O-ring bob dwy i bum mlynedd fel gwaith cynnal a chadw ataliol ni waeth a ydych chi'n arsylwi gollyngiadau. Mae deunyddiau sêl NBR a FKM yn caledu'n raddol o feicio thermol ac amlygiad cemegol dros amser. Mae morloi caled yn colli eu gallu i gydymffurfio â mân afreoleidd-dra arwyneb, gan ganiatáu gollyngiadau yn y pen draw. Wrth ailosod morloi, archwiliwch y poppet falf ac arwynebau seddau ar gyfer sgorio, erydiad, neu halogiad wedi'i fewnosod.
Monitro'r gostyngiad pwysau ar draws y Plât Brechdan Falf Gwirio Z2S 10 yn ystod gweithrediad rheolaidd. Mae gostyngiad pwysau cynyddol dros amser yn dynodi cronni halogiad yn y darnau mewnol neu rwystr rhannol o'r elfen poppet. Peidiwch ag anwybyddu diferion pwysau sy'n codi'n raddol oherwydd eu bod yn arwydd o broblemau sy'n datblygu a fydd yn y pen draw yn achosi methiant falfiau'n llwyr.
Os bydd y Z2S 10 yn methu â rhyddhau pan fydd pwysau peilot yn berthnasol, yn gyntaf gwiriwch bwysau peilot digonol yn y fewnfa falf. Mae darnau peilot sydd wedi'u blocio neu eu cyfyngu yn aml yn achosi methiannau rhyddhau. Gwiriwch fod cysylltiadau tanc mewn gwirionedd yn cyrraedd pwysau atmosfferig heb gyfyngiadau. Os yw'r cylchedau hyn yn gwirio'n iawn ond na fydd y falf yn rhyddhau o hyd, mae'n debygol y bydd halogiad mewnol wedi tagu'r mecanwaith poppet.
Mae methiant llwyr yn y falf pan fydd cefn yn gollwng yn golygu bod y poppet neu'r sedd wedi'u difrodi'n barhaus. Gall gronynnau metel o fannau eraill yn eich system wreiddio yn yr arwynebau selio, gan atal cau tynn. Ar y pwynt hwn, disodli'r falf Z2S 10 gyfan yn hytrach na cheisio atgyweirio maes. Mae'r peiriannu manwl sy'n ofynnol ar gyfer arwynebau selio priodol yn gwneud atgyweirio maes yn anymarferol.
Cymharu Maint 10 Dewis Amgen
Mae Parker Hannifin yn cynhyrchu falfiau gwirio a weithredir gan beilot mewn ystodau maint tebyg i'r Z2S 10. Mae falfiau rhyngosod CETOP 05 Parker yn cynnig manylebau tebyg gyda chynlluniau mewnol ychydig yn wahanol. Mae eu prisiau fel arfer yn cyfateb i lefelau Bosch Rexroth, felly mae eich dewis yn dibynnu mwy ar gydrannau system a pherthnasoedd dosbarthwr presennol nag ystyriaethau cost.
Mae HYDAC yn cynhyrchu falfiau gwirio plât rhyngosod sy'n gosod ar batrymau ISO 4401-05 sy'n cyfateb i ôl troed Z2S 10. Mae HYDAC yn pwysleisio ymwrthedd cyrydiad ac yn cynnig amrywiadau gyda nodweddion cyn-agor sy'n lleihau sioc hydrolig yn ystod trawsnewidiadau falf. Mae eu prisiau yn rhedeg tua 10 i 15 y cant yn uwch na'r Plât Brechdan Falf Gwirio Z2S 10, ond gall ceisiadau sy'n sensitif i bigau pwysau gyfiawnhau'r premiwm.
Mae'r Huade HD Z2S 10 yn cynrychioli opsiwn amnewid uniongyrchol a weithgynhyrchir yn Tsieina. Mae Huade yn cynnal dimensiynau mowntio union yr un fath, patrymau porthladd, a graddfeydd pwysau wrth werthu am brisiau sylweddol is. Mae llawer o ddefnyddwyr yn defnyddio falfiau Huade yn llwyddiannus mewn cymwysiadau cost-sensitif lle mae amser segur yn arwain at ganlyniadau hylaw. Fodd bynnag, mae systemau diogelwch critigol yn elwa ar hanes ansawdd sefydledig Bosch Rexroth a chymorth technegol cynhwysfawr.
Mae Eaton Vickers yn cynhyrchu falfiau gwirio peilot wedi'u optimeiddio ar gyfer cyfraddau llif uwch. Os yw'ch cais yn gwthio terfyn 80 litr y funud y Z2S 10, ystyriwch ddewisiadau amgen Vickers a allai gynnig nodweddion llif gwell. Mae eu patrymau mowntio yn defnyddio dimensiynau tebyg ond nid union yr un fath, felly gwiriwch gydnawsedd cyn archebu.
Mae Sun Hydraulics yn cynhyrchu falfiau gwirio peilot a weithredir ar ffurf cetris sy'n cynnig dewis arall yn lle dyluniadau plât brechdanau. Er nad ydynt yn disodli'r Z2S 10 yn uniongyrchol, gall cetris Haul gyflawni swyddogaethau tebyg gyda gwahanol ddyluniadau manifold. Mae'r opsiwn hwn yn gwneud synnwyr yn bennaf ar gyfer dyluniadau system newydd yn hytrach na chymwysiadau ôl-osod.
Amrywiadau Cyfres a Rhif Rhannau
Mae Bosch Rexroth yn cynhyrchu'r Plât Brechdan Falf Gwirio Z2S 10 mewn sawl dynodiad cyfres. Mae'r gyfres 5X yn cynrychioli cynhyrchiad cyfredol gyda morloi NBR ar gyfer cymwysiadau olew mwynol. Mae cyfresi cynharach fel 50 a 60 yn dal i ymddangos mewn systemau etifeddiaeth, ond dylai gosodiadau newydd nodi cydrannau 5X ar gyfer argaeledd rhannau gorau wrth symud ymlaen.
Mae ychwanegu "V" at y rhif rhan yn pennu morloi FKM yn lle NBR safonol. Er enghraifft, mae Z2S10-1-5X yn defnyddio morloi olew mwynol tra bod Z2S10-1-5X / V yn cyflogi morloi FKM â sgôr ar gyfer ester ffosffad neu hylifau synthetig. Mae'r gwahaniaeth hwn yn bwysig mewn cymwysiadau fel hydrolig sy'n gwrthsefyll tân neu systemau sy'n defnyddio olewau bioddiraddadwy ecogyfeillgar.
Mae'r ffurfweddiad blocio yn ymddangos yn y rhif rhan fel cod llythyren. Mae "A" yn dynodi blocio ar borth A yn unig, mae "B" yn blocio porthladd B yn unig, ac mae "AB" yn blocio'r ddau borthladd. Mae'r rhan fwyaf o gymwysiadau yn defnyddio'r ffurfwedd AB oherwydd ei fod yn darparu'r hyblygrwydd mwyaf posibl ar gyfer gwahanol ddyluniadau cylched. Mae blocio un porthladd yn ateb dibenion arbenigol lle mae angen dal un ochr yn unig i actiwadydd.
Mae pwysau cracio yn ymddangos fel cod rhifol: mae "1" yn nodi 3 bar, mae "2" yn nodi 5 bar, mae "3" yn golygu 7.5 bar, ac mae "4" yn dynodi pwysau cracio 10 bar. Mae pwysau cracio is yn darparu rheolaeth dynnach ond gall ganiatáu mwy o bwysau cefn cyn eistedd. Mae pwysau cracio uwch yn goddef amrywiadau pwysedd system yn well ond mae angen mwy o bwysau peilot i agor.
Mae rhifau rhan cyflawn fel R900409844 neu R900481624 yn nodi ffurfweddiadau Z2S 10 penodol yn system archebu Bosch Rexroth. Defnyddiwch y rhifau rhan cyflawn hyn bob amser wrth archebu rhai newydd i sicrhau eich bod yn derbyn y fanyleb falf gywir yn union ar gyfer eich cais. Gall disgrifiadau generig neu rifau rhan anghyflawn arwain at dderbyn ffurfweddiadau anghywir.
Datrys Problemau Cyffredin
Pan fydd y Plât Brechdan Falf Wirio Z2S 10 yn methu â dal llwyth ac yn caniatáu drifft actuator, mae sawl achos yn haeddu ymchwiliad. Yn gyntaf, gwiriwch nad yw porthladdoedd peilot yn derbyn pwysau anfwriadol sy'n agor y falf. Gall llinellau peilot traws-gysylltiedig neu falfiau cyfeiriadol sy'n gollwng roi digon o bwysau i gracio agor y Z2S 10 hyd yn oed pan fyddwch chi'n disgwyl iddo rwystro.
Gwiriwch am halogiad yn yr hylif hydrolig trwy gymryd sampl olew a'i ddadansoddi ar gyfer cyfrif gronynnau. Gall hyd yn oed gronynnau mân anweledig i archwiliad llygad noeth atal selio priodol. Os bydd lefelau halogiad yn uwch na manylebau ISO 4406 20/18/15, glanhewch neu ailosodwch hidlwyr system ac ystyriwch ychwanegu hidliad manylach i fyny'r afon o'r Z2S 10.
Archwiliwch batrymau gollyngiadau allanol yn ofalus. Mae gollyngiadau o amgylch y rhigolau O-ring yn dynodi naill ai morloi wedi'u difrodi, torque bollt amhriodol, neu arwynebau mowntio warped. Mae trylifiad olew o'r corff falf ei hun yn awgrymu difrod mewnol sy'n gofyn am ailosod falf yn llwyr. Peidiwch byth â cheisio atgyweirio cydrannau mewnol yn y maes oherwydd bod y manwl gywirdeb sydd ei angen yn fwy na galluoedd arferol y gweithdy.
Os na fydd y Z2S 10 yn rhyddhau pan fyddwch chi'n cymhwyso pwysau peilot, mesurwch y pwysau gwirioneddol ym mhorthladdoedd peilot X ac Y yn ystod y llawdriniaeth. Mae angen pwysau arnoch sy'n fwy na'r fanyleb pwysau cracio ynghyd ag unrhyw ffrithiant mewn darnau peilot. Pwysedd peilot annigonol yw achos mwyaf cyffredin methiannau rhyddhau. Gwiriwch am linellau peilot wedi'u blocio, darnau peilot rhy fach, neu bwysau annigonol o'ch falf cyfeiriadol.
Mae sŵn anarferol o'r Plât Brechdan Falf Wirio Z2S 10 yn ystod gweithrediad fel arfer yn dynodi cavitation neu gaethiad aer. Gwiriwch fod eich cysylltiadau tanc yn cynnal lefelau olew cywir ac nad yw llinellau sugno yn cyflwyno aer. Gall difrod cavitation ddinistrio'r sedd falf a'r arwynebau poppet yn gyflym, gan ofyn am ailosodiad llwyr.
Datblygiadau'r Dyfodol
Mae dyluniad system hydrolig yn parhau i symud tuag at fwy o allu monitro a diagnostig. Er bod Plât Brechdan Falf Gwirio sylfaenol Z2S 10 yn parhau i fod yn gydran fecanyddol yn unig, mae systemau modern yn integreiddio'n gynyddol synwyryddion pwysau a thrawsddygwyr lleoli yn faniffoldiau falf. Mae'r synwyryddion hyn yn darparu adborth amser real am weithrediad falf ac iechyd system heb fod angen addasiadau i'r Z2S 10 ei hun.
Mae'r symudiad tuag at systemau electro-hydrolig yn creu cymwysiadau newydd ar gyfer falfiau gwirio a weithredir gan beilotiaid. Mae actiwadyddion trydan yn trin lleoliad manwl gywir tra bod cylchedau hydrolig yn darparu grym wrth gefn uchel, ac mae'r Z2S 10 yn sicrhau safleoedd hydrolig yn ystod ymyriadau pŵer. Mae'r berthynas gyflenwol hon yn ehangu'r achosion defnydd ar gyfer falfiau gwirio cryno mewn systemau pŵer hybrid.
Mae rheoliadau amgylcheddol yn gyrru newidiadau mewn fformwleiddiadau hylif hydrolig. Mae olewau bioddiraddadwy a dewisiadau amgen gwenwyndra isel yn ennill cyfran o'r farchnad, yn enwedig mewn offer symudol a lleoliadau amgylcheddol sensitif. Gall manylebau Z2S 10 yn y dyfodol gynnwys deunyddiau sêl sydd wedi'u optimeiddio'n benodol ar gyfer y mathau hylif newydd hyn y tu hwnt i opsiynau cyfredol NBR a FKM.
Mae miniaturization yn parhau mewn hydroleg symudol wrth i weithgynhyrchwyr offer geisio lleihau pwysau a gwella effeithlonrwydd. Mae'r Z2S 10 eisoes yn gwasanaethu cymwysiadau cryno yn dda, ond gall amrywiadau llai fyth ddod i'r amlwg ar gyfer systemau micro-hydrolig mewn roboteg ac offer gweithgynhyrchu manwl gywir.
Gwneud Eich Dewis
Mae dewis y Plât Brechdan Falf Wirio Z2S 10 yn dechrau gyda chyfrifo eich gofynion llif uchaf. Os oes angen mwy na 80 litr y funud ar eich actiwadyddion, mae'r modelau Z2S 16 neu Z2S 22 mwy yn gweddu'n well i'ch cais. Ar gyfer llif o dan 80 litr y funud, mae'r Z2S 10 yn darparu'r perfformiad gorau posibl mewn pecyn cryno.
Penderfynwch ar eich pwysau gweithredu uchaf nesaf. Mae sgôr 315 bar y Z2S 10 yn delio â'r rhan fwyaf o gymwysiadau offer diwydiannol a symudol. Os yw'ch system yn gweithredu o dan 150 bar, rydych chi ymhell o fewn gallu'r falf. Mae systemau sy'n agosáu at neu'n fwy na 250 bar angen sylw gofalus i holl gydrannau'r system gan gynnwys hidlo priodol a chynnal a chadw seliau.
Ystyriwch eich cyfyngiadau gofod mowntio yn ofalus. Mae'r plât rhyngosod Z2S 10 yn ychwanegu 25mm at uchder y pentwr, ac mae'r amlen gyffredinol yn mesur 162mm wrth 57mm. Gwiriwch fod eich manifold neu ardal gosod falf yn cynnwys y dimensiynau hyn gyda chliriad digonol ar gyfer cysylltiadau hydrolig a mynediad cynnal a chadw.
Mae cydnawsedd hylif yn pennu dewis deunydd sêl. Mae morloi NBR safonol yn gweithio'n ddibynadwy gydag olewau hydrolig petrolewm sy'n ffurfio mwyafrif y cymwysiadau diwydiannol a symudol. Mae hylifau ester ffosffad, hydroleg synthetig, neu olewau bioddiraddadwy yn gofyn am seliau FKM a bennir trwy ychwanegu'r dynodiad V at eich rhif rhan.
Mae ystyriaethau cyllidebol yn dylanwadu ar p'un a ydych chi'n dewis cydrannau Bosch Rexroth dilys neu ddewisiadau amgen cydnaws. Mae cymwysiadau diogelwch critigol lle gallai methiant falf achosi anaf neu ddifrod sylweddol i eiddo yn cyfiawnhau'r premiwm ar gyfer offer gwreiddiol. Gallai ceisiadau llai beichus dderbyn dewisiadau amgen cost-optimaidd gan weithgynhyrchwyr fel Huade heb gyfaddawdu ar ddibynadwyedd derbyniol.
Mae Plât Brechdan Falf Gwirio Z2S 10 yn darparu perfformiad profedig mewn cymwysiadau hydrolig cryno. Mae ei gyfuniad o flocio dibynadwy, rhyddhau a weithredir gan beilot, a fformat plât brechdanau arbed gofod yn ei gwneud yn addas ar gyfer offer symudol, peiriannau diwydiannol, a systemau gweithgynhyrchu arbenigol. Mae deall y manylebau, y gofynion gosod, a'r anghenion cynnal a chadw yn eich helpu i ddefnyddio'r falf hon yn effeithiol yn eich cylchedau hydrolig.
