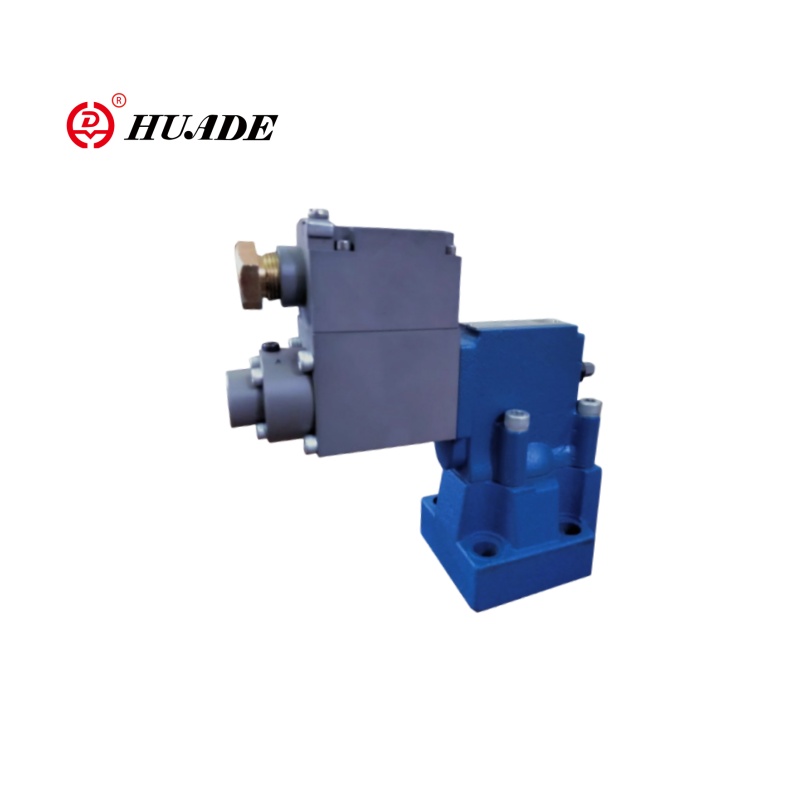

Mae'r falf math 4WREE6-3X yn falf gyfeiriadol gyfrannol a weithredir yn uniongyrchol gydag adborth sefyllfa trydanol ac electroneg integredig (OBE). Mae falfiau cyfrannol math 4WREE6-3X wedi pasio ardystiad CE. Y pwysau gweithredu uchaf yw hyd at 350 bar. Mae'n un o brif gynhyrchion Huade Hydraulic. Mae gan y falf 4WREE6-3X hon berfformiad sefydlog a phris cymharol rhad.
| Cyffredinol | ||
| Pwysau | ▶ Falf gyda dau solenoid (kg) | 2.6 |
| ▶ Falf gydag un solenoid (kg) | 2.1 | |
| Safle gosod | unrhyw, llorweddol yn ddelfrydol | |
| Amrediad tymheredd amgylchynol (℃) | -20 … +60 | |
| Amrediad tymheredd storio gydag amddiffyniad UV ( ℃) | +5 … +40 | |
| Tymheredd cludo (℃) | –30 … +80 | |
| Uchafswm amser storio (Blynyddoedd) | 1 | |
| Mae ei brofion yn ôl DIN EN 60068-2-6 | 10 ... 2000 Hz / uchafswm o 10 g / 10 cylch / 3 echelin | |
| Prawf sŵn yn ôl DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g brig / 30 mun. / 3 bwyell | |
| Sioc trafnidiaeth yn ôl DIN EN 60068-2-27 | 15 g / 11 ms / 3 sioc / 3 echelin | |
| Sioc yn ôl DIN EN 60068-2-27 | 15 g / 11 ms / 1000 sioc / 3 echelin | |
| Uchafswm lleithder cymharol (dim anwedd) % | 95 | |
| Uchafswm tymheredd arwyneb solenoid (℃) | 150 (gweithrediad unigol) | |
| Gwerth MTTFd yn ôl EN ISO 13849 (Blynyddoedd) | 150 | |
| Cydymffurfiad | ▶ CE yn unol â chyfarwyddeb EMC 2014/30/EU, wedi'i brofi yn unol ag EN 61000-6-2 ac EN 61000-6-3 ▶ cyfarwyddeb RoHS 2015/65/EU ▶ ordinhad REACH (EC) rhif. 1907/2006 | |
| Cydnawsedd amgylcheddol | ▶ Hinsawdd | Archwiliad amgylcheddol yn unol ag EN 60068-2 |
| hydrolig | ||
| Y pwysau gweithredu uchaf | ▶ Porth A, B, P bar | 350 |
| ▶ Port T bar | 210 | |
| Llif uchaf (argymhellir) (L/mun) | 80 | |
| Llif graddedig (∆p = 10 bar) (L/mun) | 4; 8; 16; 32 | |
| Hylif hydrolig | gweler tabl tudalen 15 | |
| Amrediad tymheredd hylif hydrolig (℃) | ▶ yn dderbyniol | –20 … +70 |
| ▶ argymhellir | –40 … +50 | |
| Amrediad gludedd (mm2/s) | ▶ dderbyniol ℃ | 20 …380 |
| ▶ argymhellir | 30 … 46 | |
| Y lefel uchaf o halogiad derbyniol yn yr hylif hydrolig, dosbarth glendid yn unol ag ISO 4406 (c) | dosbarth 20/18/15 | |
| Hylif hydrolig | Dosbarthiad | Deunyddiau selio addas | Safonau | |
| Olewau mwynol | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Bioddiraddadwy | ▶ Anhydawdd mewn dŵr | HETG | FKM | ISO 15380 |
| CÂN | FKM | |||
| ▶ Hydawdd mewn dŵr | HEPG | FKM | ISO 15380 | |
| Yn gwrthsefyll fflam | ▶ Di-ddŵr | HFDU (sylfaen glycol) | FKM | ISO 12922 |
| HFDU (sylfaen ester) | FKM | |||
| HFDR | FKM | |||
| ▶ Yn cynnwys dŵr | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Ddiogel 620; Houghton: Diogel 620; Undeb: Carbide HP5046) | NBR | ISO 12922 | |
Nodweddion:
Fersiwn ▶ 4/2 neu 4/3-ffordd
▶ Ar gyfer mowntio is-blatiau
▶ Patrwm porthi yn ôl ISO 4401-03-02-0-05
▶ Rheoli cyfeiriad llif a maint
▶ Gweithrediad trwy solenoidau cyfrannol ag edau canolog
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Electroneg rheoli integredig (OBE) gyda mewnbwn foltedd neu gyfredol ("A1" a / neu "F1")
Gosodiad
Yn y bôn, mae'r falf yn cynnwys:
▷ Tai (1) gydag arwyneb cysylltiad
▷ Sbwlio rheoli (2) gyda ffynhonnau cywasgu (3 a 4) a phlât sbring (5 a 6)
▷ Solenoidau (7 ac 8) gydag edau canolog
▷ Trawsddygiadur safle (9)
▷ Electroneg integredig (13)
▷ Addasiad pwynt sero trydanol (12) yn hygyrch trwy'r plwg rwber
Swyddogaeth:
▷ Gyda solenoidau dad-egnïo (7 ac 8), lleoliad canolog y sbŵl rheoli (2) gan ffynhonnau cywasgu (3 a 4) rhwng platiau sbring (5 a 6).
▷Gweithrediad uniongyrchol y sbŵl rheoli (2) trwy reoli solenoid cymesurol, e.e. solenoid "b" (8)
-Dadleoli'r sbŵl rheoli (2) i'r chwith yn gymesur â'r signal mewnbwn trydan
-Mae hyn yn agor y cysylltiad o P i A a B i T trwy drawstoriadau o'r math orifice gyda nodwedd llif cynyddol
Yn y cyflwr dad-egnïo, mae'r sbŵl rheoli(2) yn cael ei gadw mewn safle canolog mecanyddol gan ffynhonnau dychwelyd y solenoidau. Gyda symbol sbwlio rheoli "V", nid yw'r sefyllfa hon yn cyfateb i'r safle canolog hydrolig! Pan fydd dolen reoli'r falf trydan ar gau, mae'r sbŵl rheoli wedi'i leoli yn y safle canolog hydrolig.
Falf gyda 2 safle sbŵl (fersiwn "4WREE...A...")
Mae swyddogaeth y fersiwn falf hwn yn y bôn yn cyfateb i'r falf gyda thri safle sbŵl. Fodd bynnag, dim ond solenoid "a"(7) sydd ar y falfiau safle 2 sbŵl. Yn lle'r 2il solenoid cyfrannol, mae sgriw plwg (10).
Elfen iawndal pwysau yn yr OBE "-967".
Er mwyn atal ffurfio cyddwysiad yng nghartrefi'r electroneg integredig (OBE), gellir defnyddio pilen amddiffyn electroneg (11).
Argymhellir ei ddefnyddio y tu allan i amodau safonol y diwydiant gyda lleithder aer amgylchynol uchel a newidiadau tymheredd cylchol sylweddol (e.e. yn yr awyr agored).
Symbol o Falf Cyfeiriadol Cyfrannol 4WREE-3X
