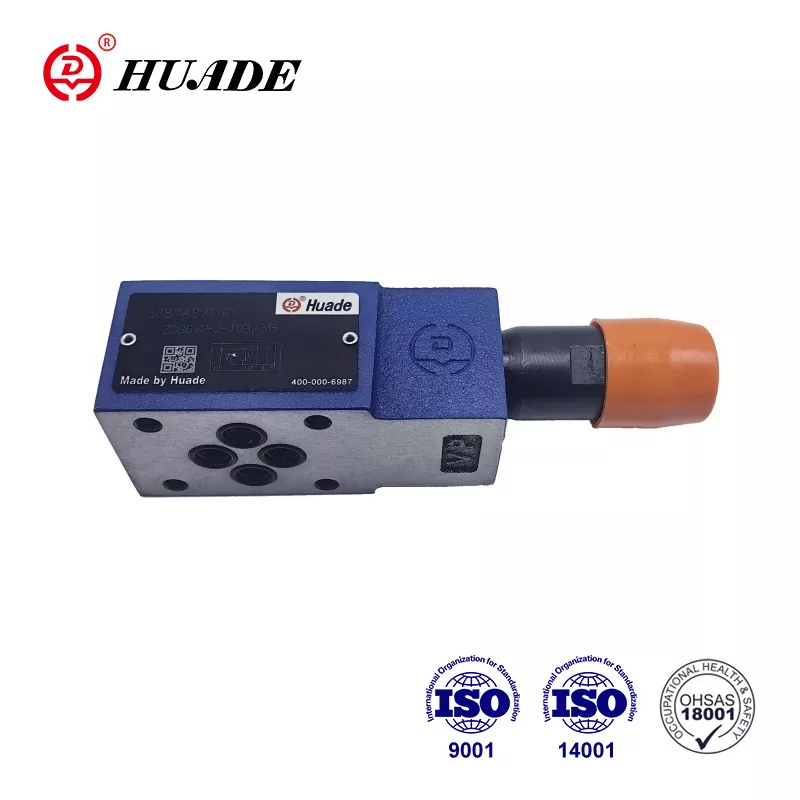

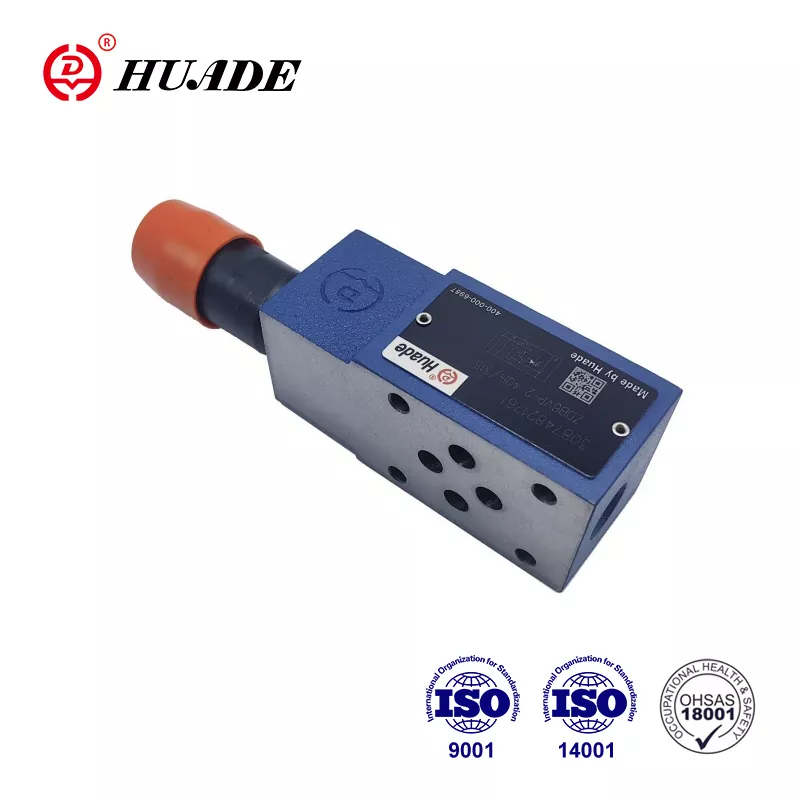

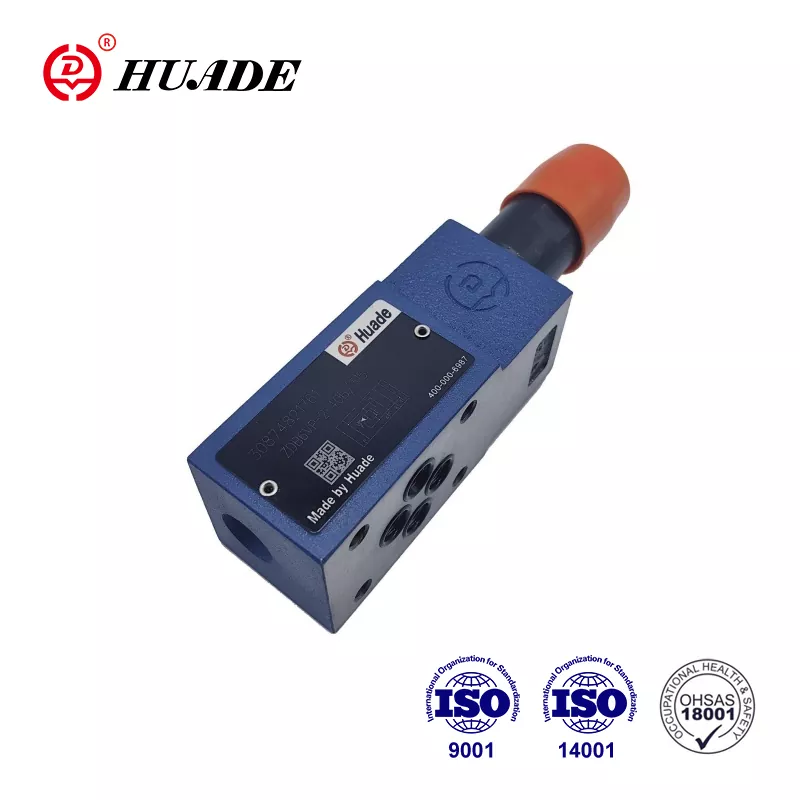

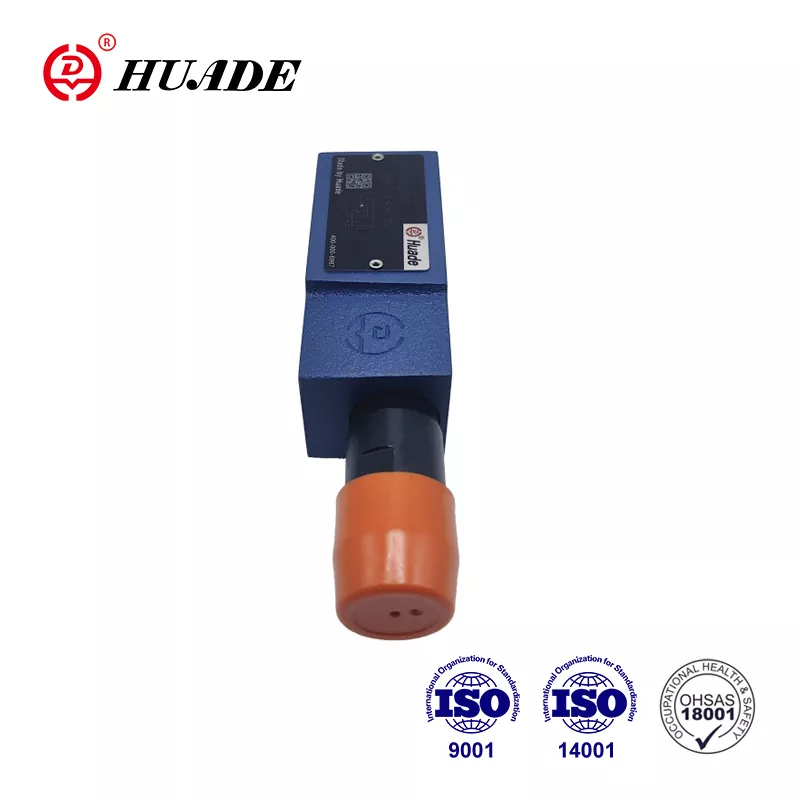

Falf rhyddhad pwysau ZDB 6

Falf Rhyddhad Pwysau Gall ZDB 6 ddisodli'r cynhyrchion a gynigir gan Rexroth®. Y gwir yw bod Huade Hydrolic wedi cael dau gydweithrediad tymor hir â Rexroth. Mae'r cydweithrediad hwn yn galluogi falfiau pwysau Huade® i gyrraedd yr un lefel â chynhyrchion Rexroth o ran perfformiad, ansawdd a chydnawsedd. Mae'r ffatri wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae gan y ffatri ffatri raddfa gynhyrchu fawr, a all reoli costau yn effeithiol a darparu falfiau pwysau hydrolig cost-effeithiol ac ymarferol i gwsmeriaid. Oherwydd ei berfformiad dibynadwy a sefydlog, defnyddir cynhyrchion hydrolig Huade® yn helaeth yn y diwydiannau milwrol a morol.

Paramedr Cynnyrch y falf rhyddhad pwysau ZDB 6

Nodwedd cynnyrch a chymhwyso falf rhyddhad pwysau ZDB 6

Nodweddion:

Falf plât brechdan

▶ 4 ystodau pwysau

▶ 5 Opsiynau Cylchdaith

▶ gydag un neu ddau o getris rhyddhad pwysau

▶ 4 Elfen Addasu.

· Knob Rotari

· Llawes gyda hecsagon a chap amddiffynnol

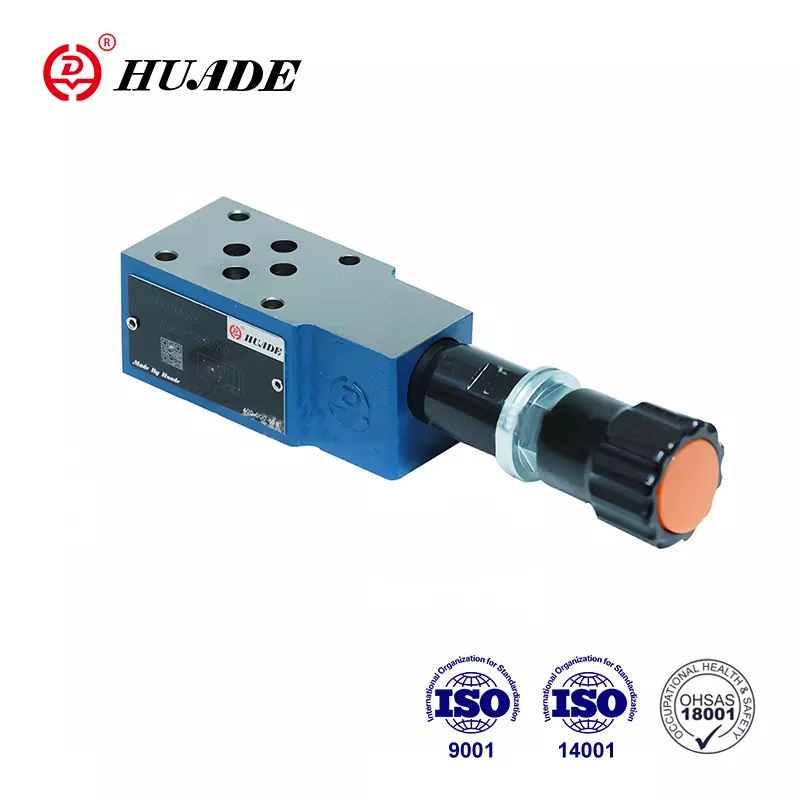

· Knob Rotari y gellir ei gloi gyda graddfa

· Knob Rotari y gellir ei gloi

Cais:

Defnyddir falf rhyddhad pwysau ZDB 6 i gyfyngu ar y pwysau o fewn system hydrolig.

Swyddogaethau, adran a symbolau falf rhyddhad pwysau ZDB 6

Mae mathau o falf rhyddhad pwysau ZDB a Z2DB yn cael eu gweithredu mewn peilot ac maent o ddylunio plât rhyngosod.

Yn y bôn, maent yn cynnwys y tai (7), ynghyd ag un neu ddau o getris falf rhyddhad pwysau.

Mae pwysau'r system wedi'i osod trwy elfen addasu (4).

Wrth orffwys, mae'r falf ar gau. Mae pwysau ym mhorthladd A yn gweithredu ar y sbŵl (1). Ar yr un pryd mae pwysau'n mynd trwy orifice (2) ymlaen i ochr wedi'i lwytho yn y gwanwyn o sbŵl (1) a thrwy orifice (3) i'r peilot poppet (6). Os yw'r pwysau ym mhorthladd A yn codi uwchlaw'r gwerth a osodwyd ar y gwanwyn (5), mae'r peilot poppet (6) yn agor. Bellach gall hylif lifo o ochr llwythog y gwanwyn o sbŵl (1), orifice (3), a sianel (8) i borthladd T. Yna mae'r cwymp pwysau sy'n deillio o hyn yn symud sbŵl (1), gan beri i hyn agor cysylltiad A i T, tra bod y pwysau a osodir yn y gwanwyn (5) yn cael ei gynnal.

Mae olew peilot o'r ddwy siambr gwanwyn yn dychwelyd yn allanol i'r tanc trwy borthladd T.

Strwythur a symbolau falf rhyddhad pwysau ZDB 6

Sylwi

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3.Products heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

Rhaid i sgriwiau gosod 4.Valve fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a defnyddio, nhw yn ôl y paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf garwedd arwyneb yw 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
