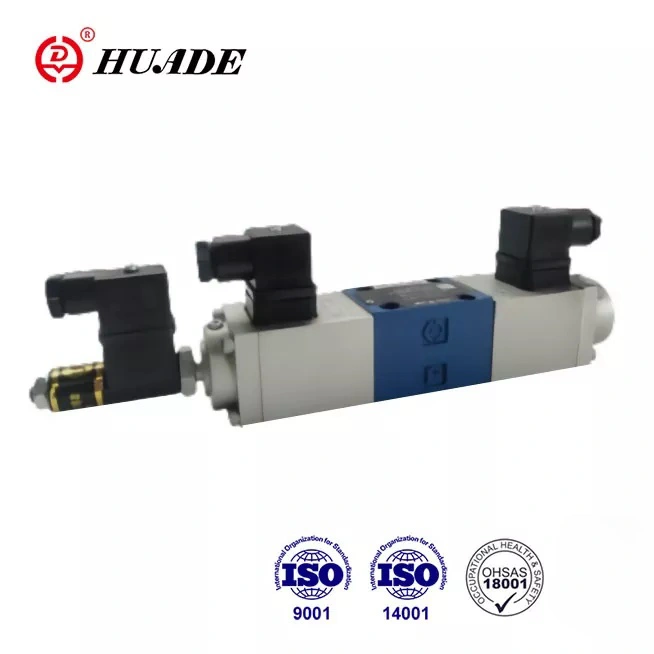

Mae falf gyfrannol math 4wre yn mabwysiadu mowntio is-blât, canolfan y gwanwyn. Capasiti llif da, gwasgedd uchel a manwl gywirdeb ailadrodd rhagorol, sy'n gyfleus i'w ddefnyddio. Gall ddisodli'r gyfres 4wre 1x a gynigiwyd gan Rexroth diolch i ddau gydweithrediad tymor hir â Rexroth. Gall perfformiad y falf gyfrannol 4wre gyd-fynd â pherfformiad brandiau rhyngwladol haen gyntaf. Mae'n ddewis arall da, fforddiadwy.
|
Data hydrolig |
|||
|
Maint |
6 |
10 |
|
|
Pwysau gweithredu (MPA) |
Porthladd A, B, P. |
31.5 |
31.5 |
|
porthladd t |
16 |
16 |
|
|
Llif (l/min) |
65 |
260 |
|
|
Gradd yr halogiad (㎛) |
≤ 20 (argymell ≤10) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
Ailadroddadwyedd (%) |
<1 |
<1 |
|
|
Sensitifrwydd ymateb (%) |
≤ 0.5 o signal enwol |
≤ 0.5 o signal enwol |
|
|
Ymateb Amledd (-3DB) (Hz) |
6 |
4 |
|
|
Hylif hydrolig |
Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) |
||
|
Ystod gludedd (mm ²/s) |
2.8 i 380 |
||
|
Ystod tymheredd hylif pwysau (℃) |
-20 i+70 |
||
|
Safle mowntio |
Dewisol |
||
|
Pwysau (kg) |
Falf gydag 1 solenoid |
1.91 |
5.65 |
|
Falf gyda 2 solenoid |
2.66 |
7.65 |
|
|
Data trydanol |
|||
|
Math Foltedd |
Foltedd uniongyrchol 24V neu 12V |
||
|
Max. cerrynt fesul solenoid (a) |
1.5 |
1.5 |
|
|
Torchent |
Gwerth oer ar 20 ℃ |
5.4 |
10 |
|
Gwerth max.warm |
8.1 |
15 |
|
|
Tymheredd yr Amgylchedd ℃ |
hyd at+50 |
||
|
Nyletswydd |
Pharhaus |
||
|
Tymheredd y coil ℃ |
hyd at +150 |
||
|
Inswleiddio Falf |
Ip65 |
||
|
Mwyhadur Cysylltiedig (unionydd 24V o fath y bont) |
gyda 2 amser ramp |
VT-5001S20 (ar gyfer 2 safle) |
VT-5002S20 (ar gyfer 2 safle) |
|
gydag 1 amser ramp |
VT5005S10 (ar gyfer 3-safle) |
VT 5006S10 (ar gyfer 3-safle) |
|
|
Transducer lleoliadol anwythol |
|||
|
System fesur trydanol |
Lvdt |
||
|
Strôc Rheoli (mm) |
± 4.5 llinol |
||
|
Goddefgarwch Llinol (%) |
1 |
||
|
Gwrthiant coil (ω) |
Ⅰr20 |
56 |
|
|
Ⅱr20 |
56 |
||
|
Ⅲr20 |
112 |
||
|
Inductance (MH) |
6 i 8 |
||
|
Amledd Oscillator (KHz) |
2.5 |
||
|
Inswleiddio Falf |
Ip65 |
||
Nodweddion:
▶ Falf ar gyfer rheoli cyfeiriad a llif hylif hydrolig
▶ Ar gyfer mowntio is -blat
▶ Adborth safle trydanol
▶ Sbŵl Rheoli Canolog y Gwanwyn
▶ Gollwng gwasgedd isel ar draws y tiroedd rheoli
▶ Rheolaeth falf ac electronig gan un cyflenwr
▶ Patrwm mowntio i DIN 24 340 Ffurf A, ISO4401 a CETOP - RP121H
Cais:
Mae'r falf gyfeiriadol 4wre yn addas ar gyfer cylched agos, ac fe'i defnyddir yn helaeth mewn peiriant, diwydiant ysgafn, meteleg, mwynglawdd, hedfan gofod a maes arall.
Mae falfiau cyfeiriadol math 4wre yn cael eu gweithredu'n uniongyrchol trwy solenoidau cyfrannol ac fe'u defnyddir i reoli cyfeiriad a chyfaint llif.
Maent yn cynnwys tai yn y bôn (1), sbŵl rheoli (4), dau ffynhonnell dychwelyd (5), dau solenoid cyfrannol (2) a transducer lleoliadol (3).
Math 4wr6 ... 10b ... a 4wre10 ... 10b ... (3-safle)
Os yw’r solenoid ‘A’ (2) yn cael ei egnïo, mae’r sbŵl yn cael ei symud i’r dde, gyda’r teithio yn gymesur â’r signal mewnbwn trydanol. Mae'r sbŵl rheoli (4) yn achosi i'r rhigolau siâp V agor yn raddol i lifo. Mae lleoliad y sbŵl rheoli (4) yn cael ei fonitro gan y transducer lleoliadol (3). Yn y rheolaeth electronig mae lleoliad gwirioneddol y sbŵl reoli yn cael ei gymharu â'r gwerth a osodwyd ymlaen llaw. Yma mae gennym gylched rheoli sefyllfa sy'n cydnabod y gwahaniaethau presennol
rhwng y gwerth wedi'i osod ymlaen llaw (gwerth gorchymyn) a'r gwerth adborth (gwerth gwirioneddol) a'i gywiro gan signalau priodol ar y solenoidau perthnasol. Unwaith y bydd solenoid ‘A’ (2) yn cael ei ddad-egni mae’r sbŵl rheoli yn cael ei ddychwelyd i safle ei ganol gan y ffynhonnau dychwelyd (5).
Strwythur falf gyfeiriadol gyfrannol 4wre6 ... a 4wre10 ...
Type4wre..a ... 10b/... (2-positionvalve)
Mae egwyddor y math hwn o falf yr un peth â 4wre ... 10b/ .. Fodd bynnag, dim ond un synhwyrydd ac un solenoid sydd gan y falf math hwn.
Strwythur falf gyfeiriadol gyfrannol 4wre6 ... a ... 10b a 4wre10 ... a ... 10b
Symbol o falf gyfeiriadol gyfrannol 4wre
