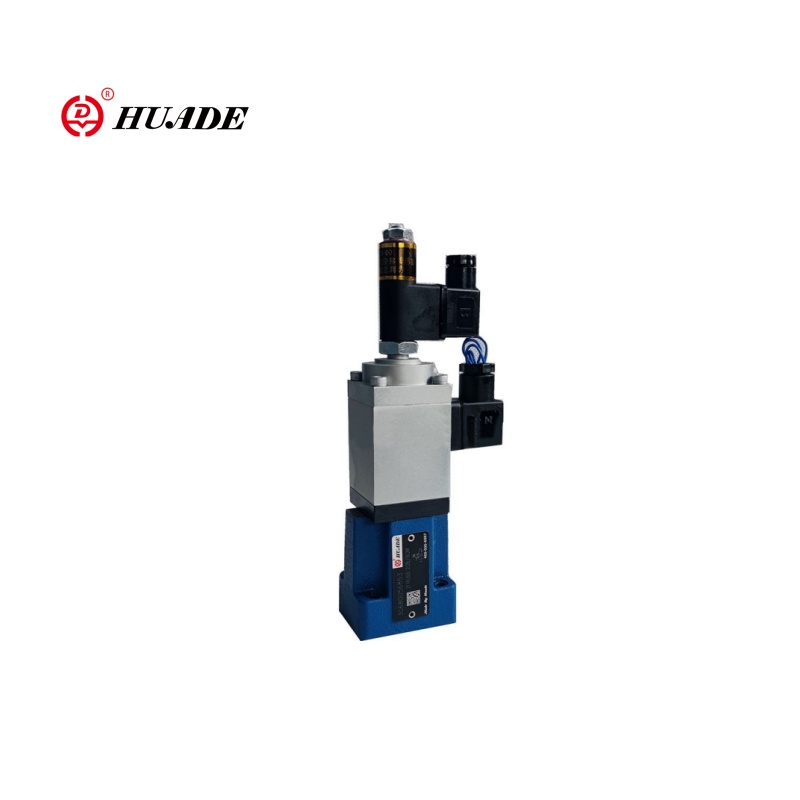

Falf rheoli llif cyfrannol 2fre6

Mae falf rheoli llif cyfrannol 2Fre6 yn rheoli'r gyfradd llif yn ddi -gam trwy signal 0 ~ 10V / 4 ~ 20mA i gyflawni rheoleiddio cyflymder manwl gywir. Mae gan falf gyfrannol 2Fre6 swyddogaeth iawndal pwysau, a all sicrhau nad yw'r gyfradd llif yn cael ei heffeithio gan amrywiadau pwysau llwyth a chynnal cyfradd llif sefydlog. Mae'r falf 2Fre6 hon yn addas ar gyfer systemau hydrolig sydd â lle cyfyngedig ac ar gyfer gofynion rheoleiddio llif deinamig.

Paramedr cynnyrch y falf rheoli llif cyfrannol 2Fre6

Hydrolig
Hysteresis	＜ ± 1%Qmax
Hailadroddadwyedd	＜ 1%Qmax
Gradd yr halogiad (μm)	≤20
Hylif pwysau	Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm)
Ystod gludedd (mm2/s)	2.8 i 380
Ystod tymheredd hylif pwysau (℃）	-20 ~+70
Gosodiadau	dewisol
Nhrydanol
Math Foltedd	DC
Ymwrthedd coil solenoid (ω)	Gwerth oer ar 20 ℃ 5.4, gwerth cynnes uchaf 8.2
Max. Pwer (VA)	50
Anwythedd (MH)	6 i 8
Amledd Oscillator (KHz)	2.5

Nodwedd cynnyrch a chymhwyso falf rheoli llif cyfrannol 2Fre6

Nodweddion:

▶ Falf gyda digolledwr pwysau am y pwysau yn digolledu rheolaeth ar lif

▶ Active trwy solenoid cyfrannol

▶ gydag adborth safle trydanol yr orifice rheoli

▶ Gellir symud y coil transducer safle yn echelinol gan wneud addasiad pwynt sero yr orifice rheoli yn hawdd, heb orfod cyffwrdd â'r electroneg (trydanol-hydrolig)

▶ Mae rheoli llif yn bosibl i'r ddau gyfeiriad trwy ddefnyddio plât brechdan unioni

Cais:

Defnyddir falf rheoli llif cyfrannol dwyffordd 2Fre6 yn helaeth mewn offer awtomeiddio diwydiannol ac offer peiriant, cloddwyr/llwythwyr a pheiriannau peirianneg eraill, meteleg ac offer trwm, offer profi a labordai, ac ati.

 Swyddogaeth ac adran o falf rheoli llif cyfrannol 2Fre6

Mae gan y falfiau rheoli llif cyfrannol math 2Fre ... swyddogaeth ddwyffordd. Gallant, o werth gorchymyn trydanol cymhwysol, reoleiddio llif sy'n cael ei ddigolledu pwysau a thymheredd.

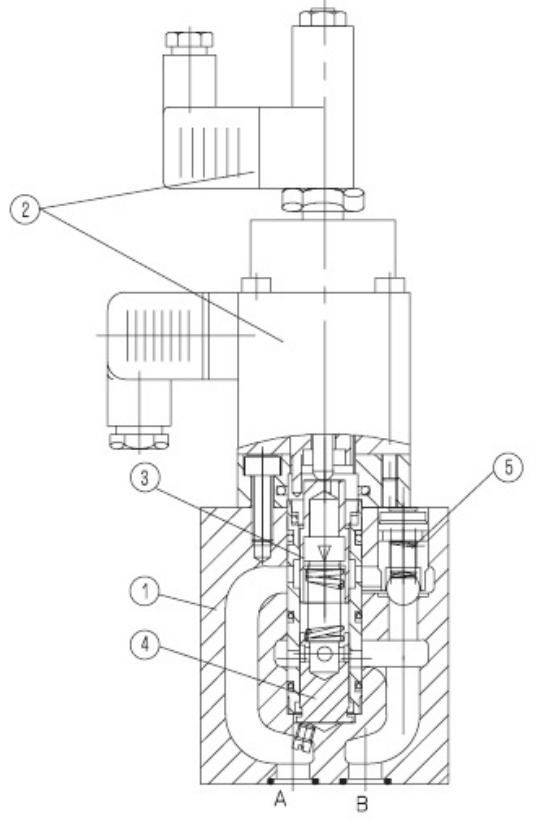

Yn y bôn, maent yn cynnwys y tai (1), solenoid cyfrannol gyda transducer safle anwythol (2), mesur orifice (3), digolledwr pwysau (4) yn ogystal â'r falf gwirio dewisol (5).

Falf rheoli llif cyfrannol 2fre 6 b

Mae gosodiad y llif yn cael ei bennu (0 i 100 %) ar y potentiometer gwerth gorchymyn. Mae'r gwerth gorchymyn cymhwysol yn addasu, trwy'r mwyhadur yn ogystal â'r solenoid cyfrannol, yr orifice mesur (3). Mae lleoliad yr orifice mesur (3) yn cael ei sicrhau gan y transducer safle anwythol. Mae'r rheolaeth adborth yn gwneud iawn am unrhyw wyriadau o'r gwerth gorchymyn.

Mae'r digolledwr pwysau (4) yn dal y cwymp pwysau wrth yr orifice mesur (3) ar werth cyson. Mae'r llif, felly, yn cael ei ddigolledu.

Cyflawnir y drifft tymheredd bach oherwydd dyluniad yr orifice mesur.

Ar werth gorchymyn 0 % mae'r orifice mesur ar gau.

Yn achos colli pŵer neu doriad cebl yn y transducer safle mae'r orifice mesur yn cau.

O werth gorchymyn 0 % mae cychwyn di -naid yn bosibl. Trwy ddau ramp o fewn y mwyhadur trydanol, mae'n bosibl gohirio agor a chau'r mesuriad b

Orifice.

Trwy'r falf wirio (5) Mae llif rhydd yn bosibl o B i A.

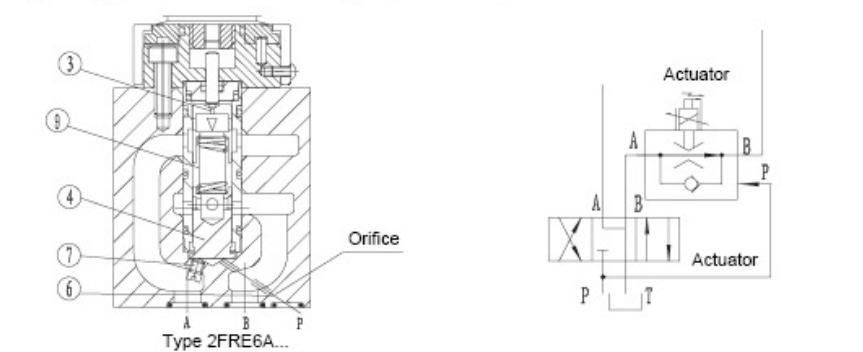

Falf rheoli llif cyfrannol Math 2Fre 6 A:

Mae swyddogaeth y falf hon mewn egwyddor yr un peth â math falf 2fre 6 b:

I atal y naid cychwyn pan fydd yr orifice mesur (3) (gwerth gorchymyn> 0%) ar agor, mae darpariaeth ar gyfer y digolledwr pwysau (4) i'w ddal ar gau trwy borthladd P (6). Mae'r cysylltiad mewnol (7) rhwng porthladd A a'r digolledwr pwysau (4) wedi'i blygio. Trwy'r porthladd allanol P (6) mae'r pwysau ym mhorthladd P, cyn i'r falf gyfeiriadol (8) yn gweithredu ar y digolledwr pwysau (4) ac yn ei ddal yn erbyn grym y gwanwyn (9) yn y safle caeedig. Os yw'r falf gyfeiriadol (8) yn cael ei newid o P i B, yna mae'r digolledwr pwysau (4) yn symud o'r safle caeedig

i mewn i'r safle rheoleiddio ac mae'r naid cychwyn yn cael ei hosgoi felly.

Symbolau o falf rheoli llif cyfrannol 2Fre6
