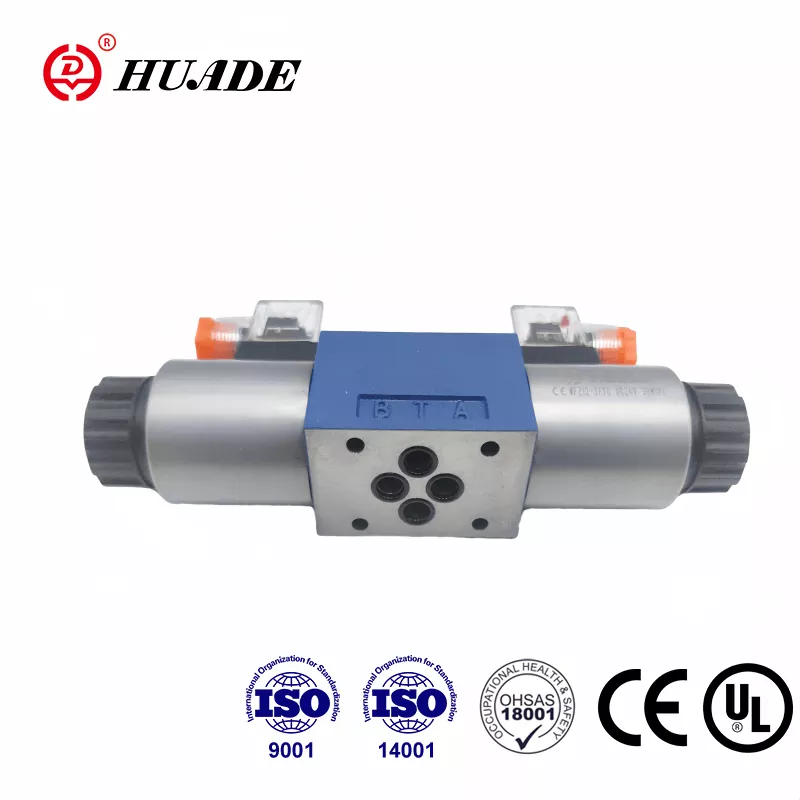

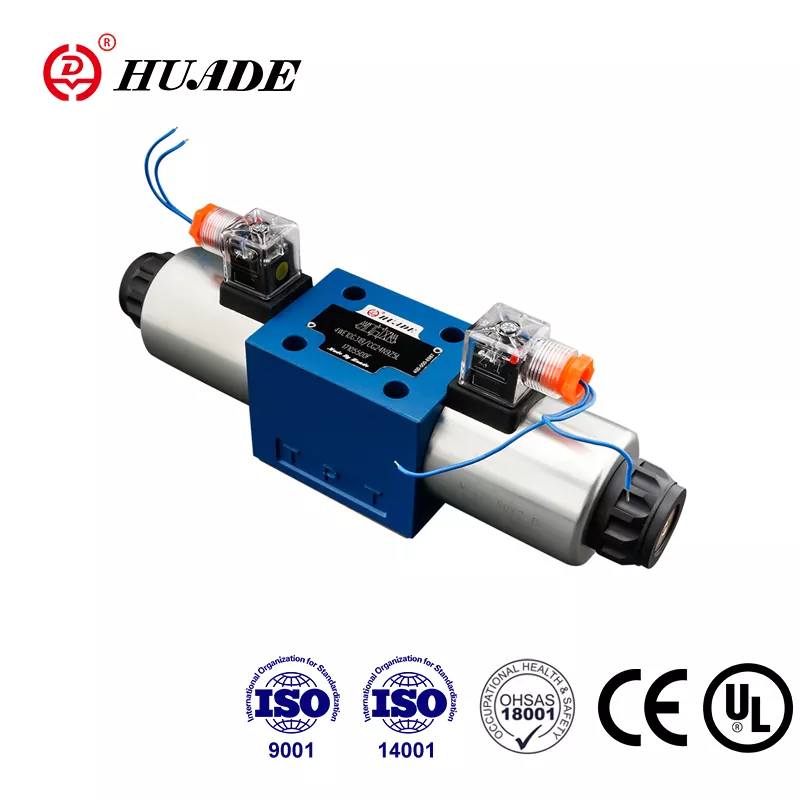

Wedi'i sefydlu trwy bartneriaeth strategol rhwng llywodraethau Tsieineaidd a'r Almaen ym 1979, mae Huade Hydraulic wedi dod yn wneuthurwr blaenllaw yn niwydiant hydrolig Tsieina. Gall falf sbwlio cyfeiriadol Huade® math 4WE 10 E ddisodli'r un model Rexroth® yn llwyr. Mae Huade yn rhoi straen mawr ar yr ansawdd gyda mwy na 750 o ddarnau o offer cynhyrchu uwch wedi'u mewnforio o bob cwr o'r byd. Mae cyfres falf cyfeiriadol 4WE 10 solenoid wedi pasio ardystiadau UL. Mae'n fwy datblygedig mewn technoleg ac yn fwy gwydn na'r cynhyrchion tebyg yn y ffatri line.The hwn wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae falfiau cyfeiriadol hydrolig Huade® yn ymwneud â llawer o brosiectau trawsnewid offer technegol ac amddiffyn cenedlaethol oherwydd perfformiad dibynadwy.
|
Uchafswm pwysau gweithredu. |
Porthladdoedd A.B.P (MPa) |
i 31.5 |
|
Porthladdoedd T (MPa) |
16 |
|
|
Uchafswm llif (L/munud) |
120 |
|
|
Trawstoriad (newid safle 0): |
Gyda symbol Q tua.6 % o'r arwynebedd enwol |
|
|
Hylif pwysedd |
Olewau mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
|
Amrediad tymheredd hylif pwysedd （ ℃） |
-30～+80 |
|
|
Amrediad gludedd (mm2/s) |
2.8 ~ 500 |
|
|
Pwysau (kg) |
Falf gyda 1 solenoid |
5.1(DC), 4.3(AC) |
|
Falf gyda 2 solenoid |
6.7(DC), 5.1(AC) |
|
Nodweddion:
▶ Falf sbŵl cyfeiriadol a weithredir gan solenoid uniongyrchol fel fersiwn safonol
▶ Pin gwlyb solenoidau DC neu AC gyda choiliau symudadwy
▶ Bywyd hir
▶ Amlinelliad perffaith
▶ Trosglwyddo opsiynol
▶ Gellir ailosod coiliau heb agor y siambr pwysau-dynn
▶ Dewis o naill ai cysylltiadau trydanol canolog neu unigol
▶ Patrwm cludo i Din 24 340 ffurflen A, ISO 4401 a CETOP - RP 121H
Yn y bôn, mae falfiau cyfeiriadol 4WE 10 yn cynnwys y tai (1), un neu ddau solenoid (2), sbwlio rheoli (3), ac un neu ddau o ffynhonnau dychwelyd (4). Wrth orffwys, mae sbwlio rheoli (3) yn cael ei ddal yn ei safle canolog neu gychwynnol trwy ffynhonnau dychwelyd (4)(ac eithrio yn achos sbwliau ysgogiad). Mae sbwlio rheoli (3) yn cael ei weithredu gan solenoidau pin gwlyb (2). Mae grym solenoid (2) yn gweithredu ar sbŵl rheoli (3) ac yn ei symud o'i safle gorffwys i'r safle terfynol a ddymunir. Mae hyn yn caniatáu llif rhydd o P i A a B i T neu P i B ac A i T.
Ar dad-energizing solenoid (2) sbwlio rheoli (3) yn cael ei ddychwelyd i'w safle cychwynnol gan gwanwyn dychwelyd (4).
Trosglwyddiad llaw dewisol (5) sbŵl rheoli pemits (3) i'w symud heb i'r solenoidau gael eu hegnioli.
Diagram strwythur o gyfres WE 10 30B
1. Rhaid i'r hylif gael ei hidlo. Fineness hidlydd lleiaf yw 20 ㎛.
2. Rhaid i'r tanc fod yn selio a rhaid gosod hidlydd aer ar y fynedfa aer.
3. Cynhyrchion heb is-blat wrth adael ffatri.
4. Rhaid dewis a defnyddio sgriwiau gosod falf yn ôl y llyfr sampl.
5. Mae angen garwder yr arwyneb sy'n gysylltiedig â'r falf i 0.8.
6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
