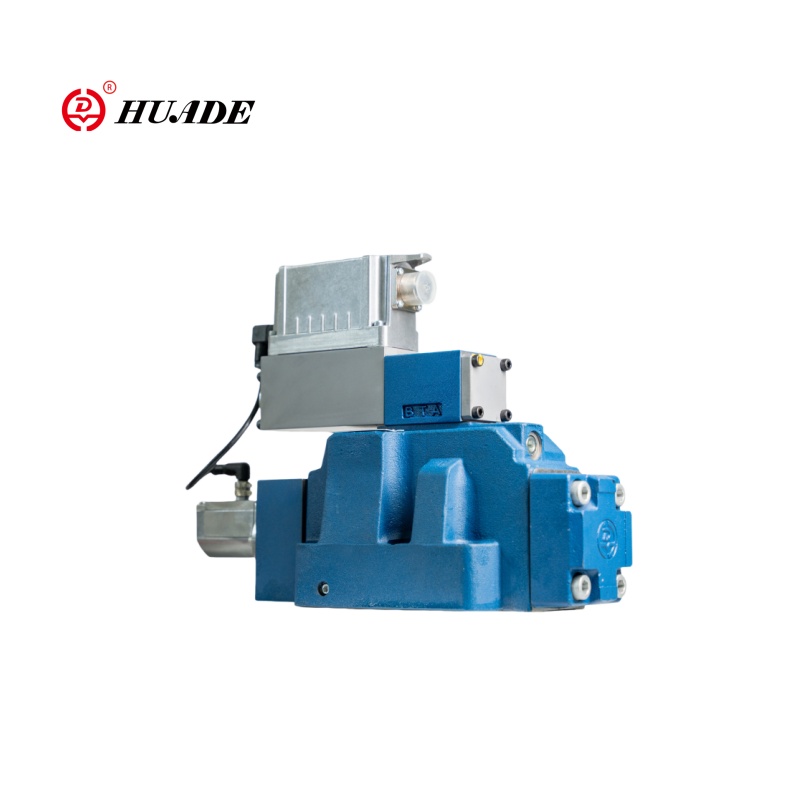

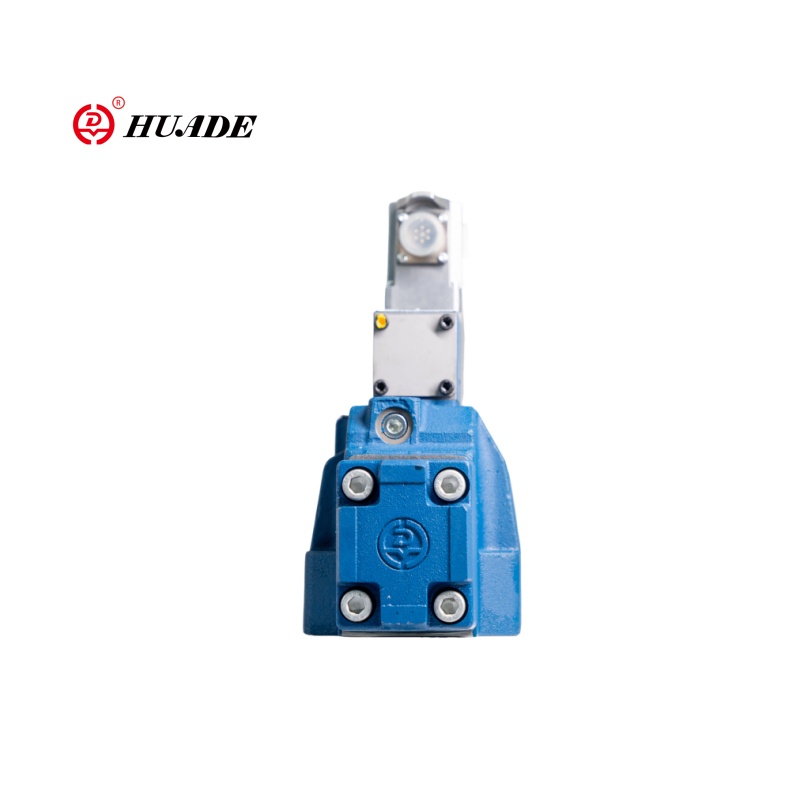

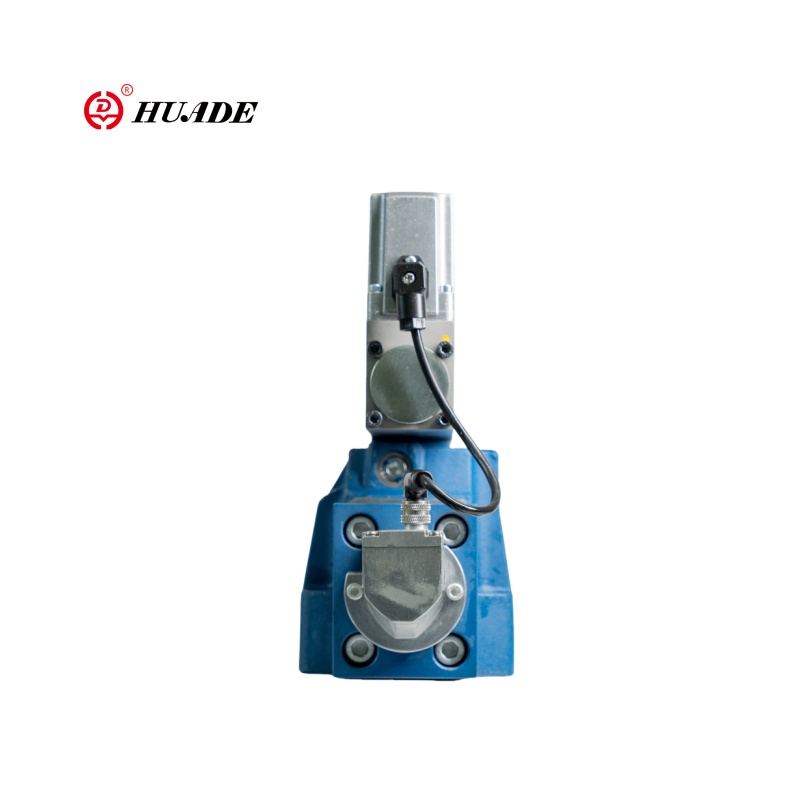

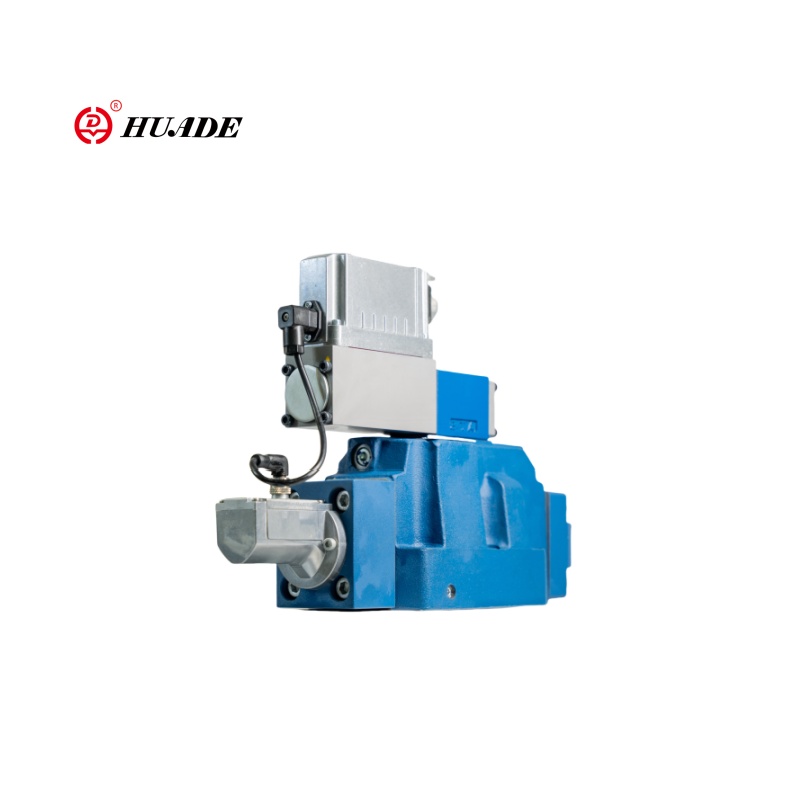

Falf gyfeiriadol gyfrannol 4wrle-4x

Mae falf gyfeiriadol gyfrannol Huade 4WRLE-4X yn falf gyfeiriadol gyfrannol electro-hydrolig (gydag adborth safle OBE). Mae'r dull rheoli yn solenoid cyfrannol + safle craidd falf Rheoli dolen gaeedig (adborth LVDT). Mae dyluniad corff Falf 4wrle-4x Huade, technoleg selio a pherfformiad solenoid yn agos at lefelau rexroth, ond gall y gwydnwch o dan amodau gwaith eithafol (megis dirgryniad amledd uchel, gweithrediad parhaus tymor hir) fod ychydig yn wahanol. Mae pris cynnyrch Huade fel arfer 20% -30% yn is na rexroth, gyda pherfformiad cost sylweddol. Mae'r gadwyn gyflenwi yn lleol, mae'r cylch dosbarthu yn fyr, ac mae'r ymateb gwasanaeth ôl-werthu yn gyflym.

Paramedr cynnyrch y falf gyfeiriadol gyfrannol 4wrle-4x

Nodwedd cynnyrch a chymhwyso falf gyfeiriadol gyfrannol 4wrle-4x

Nodweddion:

▪ Dibynadwy - dyluniad profedig a chadarn

▪ Sbŵl a llawes y falf rheoli peilot o ansawdd uchel -

▪ Mae sbŵl reoli'r falf rheoli peilot yn y safle "methu diogel" pan fydd yr uned yn cael ei diffodd

▪ Mae sbŵl reoli'r brif falf yn y safle canolog sy'n canolbwyntio ar y gwanwyn a/neu yn y safle gwrthbwyso

▪ Hyblyg - sy'n addas ar gyfer safle, cyflymder a rheoli pwysau

▪ manwl gywir - sensitifrwydd ymateb uchel a hysteresis bach

Cais:

Mae falf gyfeiriadol gyfrannol 4wrle-4x yn addas ar gyfer systemau rheoli hydrolig sydd â gofynion uchel ar gyfer perfformiad deinamig, manwl gywirdeb a dibynadwyedd, yn enwedig mewn sefyllfaoedd lle mae angen ymateb cyflym ac adborth dolen gaeedig. Defnyddir falf gyfrannol Huade’s 4WRLE-4X yn helaeth mewn awtomeiddio diwydiannol, offer peiriant ac offer prosesu, peiriannau mowldio chwistrelliad a pheiriannau castio marw, offer profi ac efelychu, peiriannau peirianneg, ac ati.

Manylion cynhyrchu falf gyfeiriadol gyfrannol 4wrle-4x

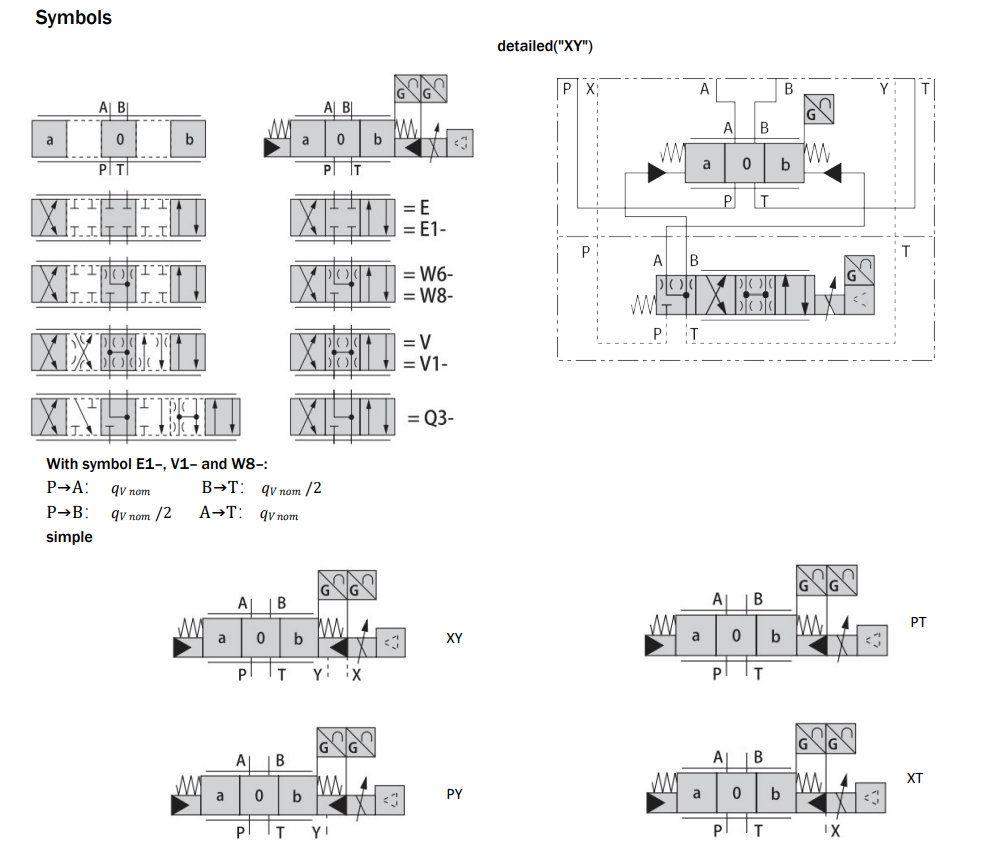

Swyddogaeth, adran

Mae'r Falf Math 4wrle yn falf rheoli cyfeiriadol a weithredir gan beilot gydag adborth safle trydanol ac electroneg integredig (OBE).

Cyfansoddiad Falf:

Falf 1.pilot gyda chraidd falf a strwythur llawes falf (1)

Falf 2.Main gydag adborth y gwanwyn a'r safle yn canolbwyntio (2)

Mwyhadur wedi'i integreiddio (3)

Swyddogaeth:

Pan fydd yr electroneg integredig (OBE) yn cael ei ddiffodd neu'n anactif, mae sbwlio rheoli'r falf rheoli peilot yn cael ei weithredu yn y gwanwyn yn y safle ‘“ methu-ddiogel ”. Mae sbŵl reoli'r brif falf yn ei safle canolog sy'n canolbwyntio ar y gwanwyn.

Mae'r electroneg integredig (OBE) yn cymharu'r gwerth gorchymyn penodedig â safle gwirioneddol gwerth y prif sbŵl rheoli falf. Mewn achos o wyriadau rheoli, bydd y solenoid rheoli yn cael ei actifadu. Oherwydd y grym magnetig sydd wedi newid, mae'r sbŵl rheoli peilot yn cael ei addasu yn ei erbyn

y gwanwyn.

Mae'r llif, sy'n cael ei actifadu trwy'r croestoriadau rheoli, yn arwain at addasu'r prif sbŵl rheoli. Mae croestoriad strôc/rheoli y prif sbŵl rheoli yn cael ei reoleiddio'n gyfrannol i'r gwerth gorchymyn.

Mae'r cyflenwad olew peilot yn y falf rheoli peilot naill ai'n fewnol trwy borthladd P neu allanol trwy borthladd X. Gall yr adborth fod yn fewnol trwy borthladd T neu allanol trwy borthladd Y i'r tanc.

Rheoli cau solenoid

Mewn achos o'r gwallau canlynol, mae'r solenoidau rheoli yn cael eu dad-egni gan yr electroneg integredig (OBE), mae'r sbŵl rheoli peilot wedi'i osod i'w safle "methu-ddiogel" ac yn dadlwytho siambrau olew peilot y brif falf. Wedi'i weithredu gan y gwanwyn, bydd y prif sbŵl rheoli falf yn symud i'r safle canolog.
