Pan fydd angen i systemau hydrolig ddal llwythi trwm yn ddiogel neu atal ôl-lif hylif diangen, mae peirianwyr yn aml yn troi at falfiau gwirio a weithredir gan beilot. Ymhlith y rhain, mae'r math SL a weithgynhyrchir gan Bosch Rexroth yn sefyll allan fel ateb dibynadwy ar gyfer cymwysiadau offer diwydiannol a symudol. Mae'r canllaw hwn yn esbonio beth sy'n gwneud y falf wirio a weithredir gan beilot SL yn wahanol i fathau eraill o falf, sut mae'n gweithio, a phryd y dylech ystyried ei ddefnyddio yn eich system hydrolig.

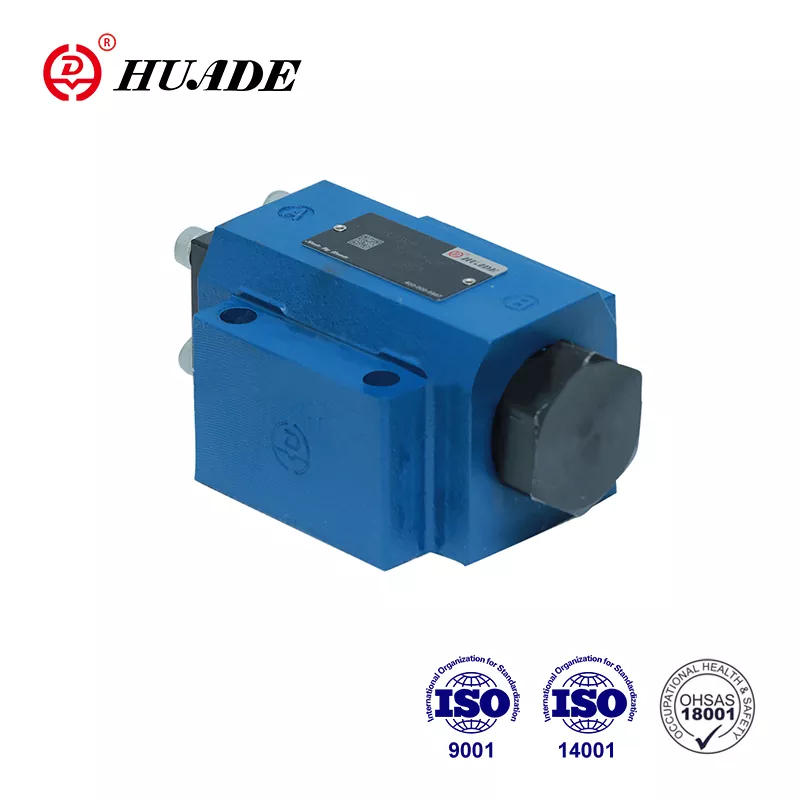

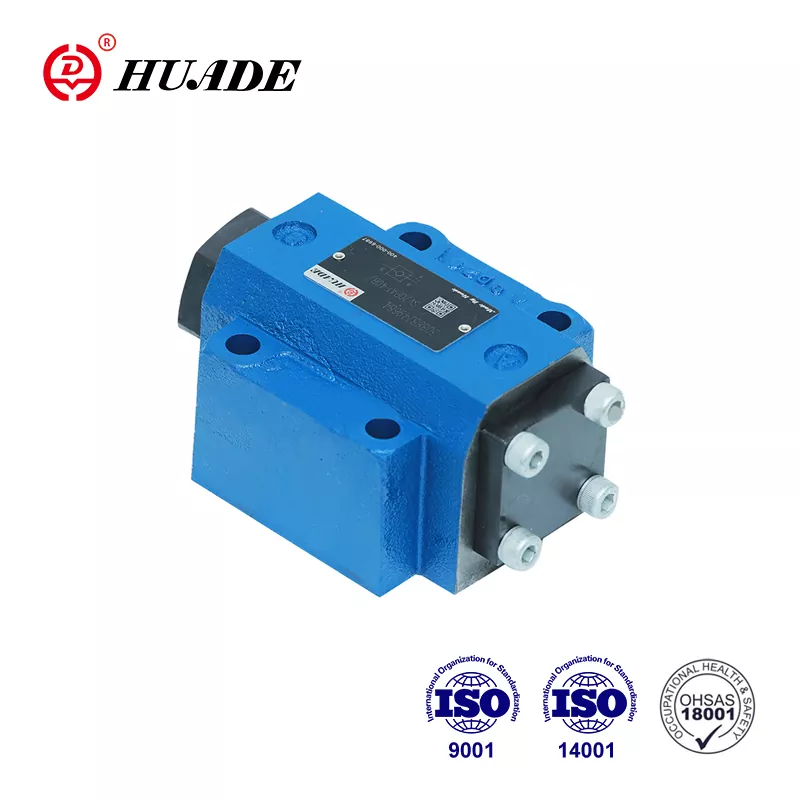

Beth yw Falf Wirio a Weithredir gan Beilot SL?
Mae falf wirio a weithredir gan beilot SL yn gydran hydrolig sy'n caniatáu i hylif lifo'n rhydd i un cyfeiriad wrth rwystro llif i'r cyfeiriad arall nes bod signal peilot yn ei ryddhau. Mae'r dynodiad "SL" yn cyfeirio'n benodol at amrywiad draen allanol Bosch Rexroth o'u cyfres SV, a gynlluniwyd ar gyfer ceisiadau lle mae angen i'r olew peilot ddraenio ar wahân i'r prif gylched.
Mae'r falf yn defnyddio dyluniad poppet a gellir ei osod ar is-blat neu ei gysylltu trwy borthladdoedd edafu. Pan fydd hylif yn llifo o borthladd A i borthladd B, mae'r falf yn agor yn hawdd heb fawr o wrthwynebiad. Pan fydd pwysau'n ceisio gwthio hylif yn ôl o B i A, mae'r falf yn selio'n llwyr gyda dim gollyngiad. Yr unig ffordd i agor y falf yn y cefn yw trwy gymhwyso pwysau peilot i borthladd X, sy'n codi'r poppet yn fecanyddol ac yn caniatáu llif rheoledig.
Mae'r gwahaniaeth allweddol rhwng y falf wirio SL a weithredir gan beilot a'r model SV safonol yn gorwedd yn y nodwedd draen allanol. Er bod falfiau SV yn draenio olew peilot yn fewnol yn ôl i'r system, mae falfiau SL yn llwybro'r olew hwn allan trwy borthladd ar wahân Y. Mae'r draeniad allanol hwn yn rhoi mwy o hyblygrwydd i ddylunwyr wrth adeiladu cylchedau hydrolig cymhleth, yn enwedig pan fydd angen i'r draen peilot gysylltu â'r tanc yn annibynnol neu pan allai draeniad mewnol achosi ymyrraeth pwysau.
Sut mae'r Falf Gwirio Peilot SL yn Gweithio
Mae deall egwyddor weithredol falf wirio a weithredir gan beilot SL yn helpu i esbonio pam mae'n perfformio mor dda mewn cymwysiadau dal llwyth. Mae'r falf yn cynnwys sawl cydran allweddol: prif gorff, poppet cynradd, poppet peilot, sbringiau cywasgu, a piston rheoli. Mae'r rhannau hyn yn gweithio gyda'i gilydd i greu tri dull gweithredu gwahanol.
Yn ystod llif rhydd o A i B, mae hylif hydrolig yn gwthio'n uniongyrchol yn erbyn y poppet, gan ei agor gydag ychydig iawn o wrthwynebiad. Mae'r gostyngiad pwysau ar draws y falf yn parhau i fod yn is na 5 bar ar gyfraddau llif enwol, sy'n golygu ychydig iawn o golled ynni. Mae'r cyfeiriad llif rhydd hwn fel arfer yn cysylltu ag ochr pwmp eich cylched hydrolig.
Pan fydd pwysedd yn adeiladu i'r cyfeiriad arall o B i A, mae pwysedd y system yn cyfuno â grym y sbring i wthio'r poppet yn gadarn yn erbyn ei sedd. Mae hyn yn creu sêl gyflawn heb unrhyw ollyngiad, sy'n hanfodol ar gyfer dal llwythi yn eu lle. Ni fydd silindr hydrolig fertigol, er enghraifft, yn drifftio i lawr hyd yn oed o dan lwyth llawn oherwydd bod y falf wirio a weithredir gan beilot SL yn cynnal rhwystr perffaith.
Mae'r trydydd modd yn actifadu pan fyddwch chi'n rhoi pwysau peilot ar borthladd X. Mae'r pwysau hwn yn gweithredu ar y piston rheoli, sydd ag arwynebedd mwy na'r prif bop. Mae'r fantais fecanyddol yn gadael i bwysau peilot cymharol isel oresgyn pwysau system uchel ar yr ochr sydd wedi'i rhwystro. Yn y cyfluniad SL, mae'r porthladd draen allanol Y yn gwahanu'r siambr beilot o borthladd A, gan sicrhau mai dim ond y pwysau rheoli bwriedig sy'n gweithredu ar y piston heb ymyrraeth o'r ochr llwyth.
Mae rhai modelau SL falf wirio a weithredir gan beilot yn cynnwys nodwedd datgywasgiad, a nodir gan y llythyren "A" yn y dynodiad model. Mae gan y falfiau hyn bop pelen fach sy'n agor ychydig cyn i'r prif boppet godi. Mae'r agoriad graddol hwn yn rhyddhau pwysau wedi'i ddal yn raddol, gan leihau sioc a sŵn yn eich system hydrolig. Mae'r amrywiad "B" yn agor yn uniongyrchol heb y cam cyn-agor hwn, gan ddarparu ymateb cyflymach ond o bosibl yn cynhyrchu mwy o bigau pwysau.
Mae'r pwysau peilot lleiaf sydd ei angen yn dibynnu ar y pwysau llwyth y mae angen i chi ei oresgyn. Mae peirianwyr yn cyfrifo hyn gan ddefnyddio'r fformiwla: dylai pwysau peilot fod yn llai na phwysau llwyth wedi'i luosi gan gymhareb ardal poppet i reoli ardal piston. At ddibenion ymarferol, mae angen o leiaf 5 bar o bwysau peilot ar y rhan fwyaf o fodelau SL falf wirio a weithredir gan beilot i ddechrau agor, gyda'r union ofyniad yn amrywio yn seiliedig ar amodau llwyth a maint falf.
Manylebau Technegol a Data Perfformiad
Mae Bosch Rexroth yn cynhyrchu modelau SL falf wirio a weithredir gan beilot mewn meintiau enwol yn amrywio o NG10 i NG32, sy'n cwmpasu sbectrwm eang o gymwysiadau diwydiannol. Mae'r falfiau hyn yn trin y pwysau mwyaf hyd at 315 bar a chyfraddau llif sy'n cyrraedd 550 litr y funud, gan eu gwneud yn addas ar gyfer systemau hydrolig heriol.
Mae'r maint NG10 lleiaf yn gweithio'n dda ar gyfer peiriannau cryno, gan drin hyd at 100 litr y funud gyda chyfaint rheoli o ddim ond 2.5 centimetr ciwbig ym mhorthladd X. Mae falfiau canol-ystod NG16 a NG20 yn cefnogi cyfraddau llif hyd at 300 litr y funud, tra bod y modelau NG25 a NG32 mwyaf yn darparu ar gyfer 550 litr y funud ar gyfer offer diwydiannol. Mae pob maint yn cynnal yr un pwysau gweithio uchaf o 315 bar, er y gall pwysau rheoli amrywio o 5 i 315 bar yn dibynnu ar anghenion eich cais.
Mae ystyriaethau pwysau yn bwysig i ddylunwyr offer symudol. Mae falf wirio a weithredir gan beilot NG10 SL mewn cyfluniad mowntio is-blat yn pwyso tua 1.8 cilogram, tra bod model NG32 yn cyrraedd 7.8 cilogram. Mae fersiynau cysylltiad edafedd yn ychwanegu tua 0.3 cilogram at y ffigurau hyn. Mae'r dimensiynau ffisegol yn amrywio yn unol â hynny, gyda NG10 yn mesur tua 100.8 milimetr o hyd ac yn defnyddio edafedd porthladd G1/4, tra bod NG32 yn ymestyn i 140 milimetr gyda phorthladdoedd G1 1/2.
Mae perfformiad tymheredd yn cwmpasu amodau diwydiannol nodweddiadol. Gyda morloi NBR safonol, mae'r falf wirio a weithredir gan beilot SL yn gweithredu'n ddibynadwy o negyddol 30 gradd Celsius i 80 gradd Celsius cadarnhaol. Os yw'ch cais yn ymwneud â thymheredd uwch neu hylifau ymosodol, mae deunydd sêl FKM yn darparu gwell ymwrthedd. Mae'r falf yn derbyn hylifau hydrolig gyda gludedd yn amrywio o 2.8 i 500 milimetr sgwâr yr eiliad, er bod y perfformiad gorau posibl yn digwydd gydag olew HLP46 safonol ar 40 gradd Celsius.
Mae rheoli halogiad yn parhau i fod yn hanfodol ar gyfer bywyd falf hir. Mae Bosch Rexroth yn argymell cynnal glendid hylif i ddosbarth ISO 4406 20/18/15 neu well. Mae dilyn eu safonau hidlo RE 50070 yn helpu i atal y darnau peilot rhag clocsio, sef un o'r dulliau methiant mwyaf cyffredin ar gyfer falfiau gwirio a weithredir gan beilot.
Dewis y Model Cywir ar gyfer Eich Cais
Mae dewis rhwng gwahanol amrywiadau SL falf wirio a weithredir gan beilot yn dibynnu ar sawl ffactor yn eich dyluniad system hydrolig. Mae'r cyfluniad SL peilot sengl sylfaenol yn gweithio'n dda pan fydd angen i chi reoli llif mewn un cyfeiriad yn unig. Mae'r gosodiad hwn yn gyffredin mewn cymwysiadau silindr fertigol lle mae disgyrchiant yn ceisio tynnu'r llwyth i lawr ac mae angen gallu rhyddhau o bell arnoch chi.
Mae fersiynau peilot dwbl yn darparu rheolaeth i'r ddau gyfeiriad, gan eu gwneud yn ddelfrydol ar gyfer silindrau gweithredu dwbl sydd angen dal llwyth ar ddau ben y strôc. Mae offer adeiladu fel breichiau cloddio yn aml yn defnyddio'r ffurfwedd hon i atal drifft i'r naill gyfeiriad neu'r llall pan fydd y gweithredwr yn rhyddhau'r rheolyddion. Mae nodwedd beilot deuol y falf wirio a weithredir gan beilot SL yn sicrhau bod y llwyth yn aros yn union lle mae wedi'i leoli, waeth beth fo'r grymoedd allanol.
Daw'r opsiwn datgywasgiad yn bwysig pan fydd eich system yn profi gwahaniaethau pwysedd uchel neu pan allai rhyddhau pwysau sydyn niweidio cydrannau. Mae modelau Math A gyda cham cyn-agor y poppet bêl yn lleihau sioc yn y llinellau hydrolig ac yn lleihau sŵn wrth newid falf. Mae hyn yn eu gwneud yn well ar gyfer cymwysiadau lle mae cysur gweithredwr yn bwysig neu lle gallai pigau pwysau niweidio cydrannau sensitif. Mae modelau Math B heb rag-agor yn ymateb yn gyflymach ac yn gweithio'n dda pan fydd actifadu falf cyflym yn bwysicach na rhyddhau pwysau graddol.
Mae dewis dull cysylltu yn dibynnu ar bensaernïaeth eich system. Mae gosod is-blatiau yn dilyn safonau DIN 24340 yn caniatáu integreiddio manifold cryno a phlymio glanach, yn arbennig o werthfawr mewn offer symudol lle mae gofod yn gyfyngedig. Mae cysylltiadau edafeddog yn cynnig mwy o hyblygrwydd ar gyfer cymwysiadau neu systemau ôl-osod lle nad yw mowntio manifold yn ymarferol. Mae'r falf wirio SL a weithredir gan beilot yn cefnogi'r ddau ddull gyda dimensiynau cydnaws.
Mae addasiad pwysau agor yn darparu paramedr tiwnio arall. Mae modelau safonol yn defnyddio gosodiadau rhaglwytho gwanwyn rhwng 1.5 a 10 bar, sy'n pennu faint o bwysau gwrthdro sy'n adeiladu cyn y prif seddi poppet yn gadarn. Mae pwysau agor is yn caniatáu llif rhydd yn haws ond gall achosi i'r falf ailsefyll yn ddiweddarach yn ystod pydredd pwysau. Mae pwysau agor uwch yn sicrhau seddi cadarnhaol ond yn cynyddu gostyngiad pwysau yn y cyfeiriad llif rhydd.
Ble mae Peilot yn Gweithredu Falfiau Gwirio SL Perfformio Orau
Mae awtomeiddio diwydiannol yn dibynnu'n fawr ar dechnoleg SL falf wirio a weithredir gan beilot ar gyfer rheoli llwyth yn fanwl gywir. Mae gweisg gweithgynhyrchu yn defnyddio'r falfiau hyn i gynnal safle hwrdd yn ystod cylchoedd gwasgu, gan atal y platen uchaf trwm rhag drifftio pan fydd pwysau hydrolig yn gostwng. Mae peiriannau mowldio chwistrellu yn defnyddio setiau tebyg i gadw haneri llwydni dan glo o dan rym clampio uchel, gan sicrhau ansawdd rhan cyson.
Efallai mai offer symudol yw'r ardal ymgeisio fwyaf ar gyfer y falf wirio SL a weithredir gan beilot. Mae angen dal llwyth dibynadwy ar gloddwyr, llwythwyr olwynion a chefnau yn eu cylchedau ffyniant, ffon a bwced. Pan fydd gweithredwr yn parcio'r peiriant gyda'r bwced yn uchel, mae'r falf wirio a weithredir gan beilot yn atal y llwyth rhag disgyn i lawr oherwydd gollyngiadau sêl silindr neu ehangiad thermol olew wedi'i ddal. Mae cyfluniad draen allanol falfiau SL yn gweithio'n arbennig o dda yn y cymwysiadau hyn oherwydd ei fod yn osgoi adborth pwysau mewnol a allai achosi ansefydlogrwydd.
Mae cymwysiadau craen yn galw am ddibynadwyedd uwch fyth oherwydd bod diferion llwyth yn creu peryglon diogelwch difrifol. Mae sefydlogwyr Outrigger ar graeniau symudol yn defnyddio falfiau gwirio a weithredir gan beilot SL i gynnal y sefyllfa am ddyddiau neu wythnosau yn ystod lifftiau estynedig. Mae'r nodwedd sero gollyngiadau yn sicrhau bod y craen yn aros yn wastad trwy gydol y llawdriniaeth. Mae llawer o ddyluniadau craen yn cynnwys falfiau gwirio a weithredir gan beilot deuol ar ddwy ochr pob silindr, gan greu daliad llwyth segur sy'n parhau i weithredu hyd yn oed os bydd un falf yn methu.
Mae cyfleusterau trin dŵr wedi darganfod bod modelau SL falf wirio a weithredir gan beilot yn symleiddio gweithdrefnau cynnal a chadw. Mae gorsafoedd pwmp yn defnyddio'r falfiau hyn i ynysu moduron yn ystod gwasanaeth tra'n caniatáu actifadu o bell ar gyfer fflysio hidlyddion yn ôl. Mae'r draen peilot allanol yn gadael i bersonél cynnal a chadw agor falf rheoli o bellter diogel, gan gadw gweithwyr i ffwrdd o barthau pwysedd uchel. Mae'r gallu anghysbell hwn yn lleihau amser segur ac yn gwella diogelwch o'i gymharu â falfiau ynysu a weithredir â llaw.
Mae systemau rheoli traw llafn tyrbin gwynt yn gais cynyddol am falfiau gwirio a weithredir gan beilot. Mae pob llafn yn cysylltu â silindrau hydrolig sy'n addasu ongl o'i gymharu â'r gwynt. Mae'r falf wirio a weithredir gan beilot SL yn dal safle'r llafn yn ystod gweithrediad arferol tra'n caniatáu addasiad cyflym pan fydd amodau gwynt yn newid. Mae'r fanyleb dim gollyngiadau yn bwysig yma oherwydd mae hyd yn oed newidiadau bach i ongl llafn yn effeithio ar effeithlonrwydd tyrbinau a llwytho strwythurol.
Mae offer trin deunydd fel fforch godi yn elwa o'r union reolaeth y mae'r falfiau hyn yn ei darparu. Mae angen i'r silindrau codi mast ddal llwythi ar unrhyw uchder heb ddrifft, y mae'r falf wirio a weithredir gan beilot SL yn ei gyflawni'n ddibynadwy. Mae'r amrywiad peilot deuol yn caniatáu gostwng rheoledig hyd yn oed o dan lwythi trwm trwy fodiwleiddio pwysau peilot i greu disgyniad llyfn yn hytrach na disgyn yn rhydd.
Manteision Sy'n Gwneud i Falfiau SL sefyll Allan
Mantais fwyaf arwyddocaol falf wirio a weithredir gan beilot SL yw ei nodwedd sero gollyngiadau yn y cyfeiriad blocio. Yn wahanol i falfiau gwirio sy'n gweithredu'n uniongyrchol a all ddiferu ychydig o dan bwysau uchel, neu falfiau gwrthbwyso sydd â rhywfaint o ollyngiad rheoledig yn ei hanfod, mae'r falf SL yn creu sêl berffaith. Mae hyn yn hollbwysig ar gyfer dal llwyth sefydlog lle mae hyd yn oed drifft bach yn cronni dros amser i gamgymeriadau safle sylweddol.
Mae gallu rheoli o bell yn ymestyn cyrhaeddiad gweithredwr ac yn gwella diogelwch. Trwy gymhwyso pwysau peilot o leoliad pell, gallwch ryddhau llwythi heb sefyll ger offer a allai fod yn beryglus. Gall systemau stopio brys hefyd integreiddio â chylchedau SL falf wirio a weithredir gan beilot, gan ryddhau llwythi sydd wedi'u dal yn awtomatig pan fydd cyd-gloeon diogelwch yn actifadu. Mae'r hyblygrwydd hwn yn werthfawr mewn systemau awtomataidd lle mae angen lleihau ymyrraeth ddynol.
Mae gallu llif uchel o'i gymharu â maint falf yn helpu dylunwyr systemau i leihau swmp y cydrannau. Mae'r modelau SL falf wirio a weithredir gan beilot mwyaf yn trin 550 litr y funud, sy'n ddigonol ar gyfer y rhan fwyaf o silindrau diwydiannol, tra'n cynnal dimensiynau mowntio cryno. Daw'r gallu llif uchel hwn gyda gostyngiad pwysedd isel yn y cyfeiriad llif rhydd, fel arfer o dan 5 bar ar gyfraddau llif enwol, sy'n golygu llai o wastraff ynni a thymheredd gweithredu oerach.
Mae ymateb cyflym i amodau newidiol yn rhoi mantais i falfiau gwirio a weithredir gan beilot mewn cymwysiadau deinamig. Pan fydd pwysau peilot yn berthnasol, mae'r falf yn agor yn gyflym, a phan fydd pwysau peilot yn rhyddhau, mae pwysedd y gwanwyn a'r system yn tynnu'r poppet yn cau bron yn syth. Mae'r amrywiadau datgywasgiad yn arafu'r weithred hon yn fwriadol i leihau sioc, ond mae hyd yn oed y modelau hyn yn ymateb yn gyflymach na mathau eraill o falf sy'n dibynnu ar ffrithiant hylif neu gylchedau mesurydd cymhleth.
Mae hyblygrwydd deugyfeiriadol mewn ffurfweddiadau peilot dwbl yn dileu'r angen am falfiau lluosog mewn cylchedau cymhleth. Gall un falf wirio a weithredir gan beilot SL gyda mewnbynnau peilot deuol ddisodli dwy falf ar wahân mewn cymwysiadau sy'n gofyn am ddal llwyth i'r ddau gyfeiriad. Mae hyn yn lleihau cyfrif rhan, pwyntiau gollwng posibl, a chymhlethdod cyffredinol y system tra'n gwella dibynadwyedd trwy lai o gydrannau.
Deall y Cyfyngiadau a'r Risgiau
Mae cymhlethdod strwythurol yn creu anfantais sylfaenol o ddyluniadau falf wirio SL a weithredir gan beilot o gymharu â falfiau gweithredu uniongyrchol symlach. Mae'r cydrannau ychwanegol gan gynnwys poppets peilot, pistons rheoli, a darnau draen allanol yn cynyddu cost gweithgynhyrchu ac yn creu mwy o bwyntiau methiant posibl. Mae darnau peilot bach yn arbennig o agored i halogiad, a all rwystro'r signal rheoli ac atal y falf rhag agor pan fo angen.
Mae gofynion cynnal a chadw yn uwch ar gyfer falfiau gwirio a weithredir gan beilot nag ar gyfer dewisiadau amgen symlach. Mae angen archwilio a glanhau'r darnau peilot yn rheolaidd i atal clocsio. Mae gwisgo seliau ar y prif boppet a phoped peilot yn gofyn am newid cyfnodol, fel arfer gan ddefnyddio deunyddiau NBR neu FKM yn dibynnu ar eich amodau hylif a thymheredd. Mae'r tasgau cynnal a chadw hyn yn gofyn am fwy o wybodaeth dechnegol na gwasanaethu falf wirio sylfaenol, a gallai fod angen hyfforddiant arbenigol ar gyfer personél cynnal a chadw.
Gall cymwysiadau llwyth deinamig achosi problemau sgwrsio gyda modelau SL falf wirio a weithredir gan beilot. Pan fydd llwythi'n pendilio neu'n dirgrynu, gall y falf agor a chau dro ar ôl tro ar ei bwysedd trothwy, gan greu sŵn a gwisgo cyflymach. Mae falfiau gwrthbwyso yn trin yr amodau deinamig hyn yn fwy llyfn trwy eu nodweddion agor cynyddol. Os yw eich cais yn cynnwys symudiad llwyth cyson yn hytrach na dal statig, efallai nad falf wirio a weithredir gan beilot yw'r dewis gorau.
Mae effeithiau ehangu thermol yn cyflwyno risg gynnil ond gwirioneddol mewn cymwysiadau falf wirio a weithredir gan beilot. Pan fydd olew hydrolig sydd wedi'i ddal rhwng falf gaeedig a llwyth yn cynhesu, mae'n ehangu ac yn cynyddu pwysau. Weithiau mae peirianwyr yn galw'r "clo thermol" hwn oherwydd gall y cynnydd pwysau ddod mor ddifrifol na all y signal peilot ei oresgyn. Gall cynnydd tymheredd tua 10 gradd Celsius gynhyrchu codiadau pwysau sy'n fwy na 100 bar mewn cyfeintiau wedi'u dal. Mae dylunio mewn falfiau rhyddhau thermol neu ystyried hylifau tymheredd-sefydlog yn helpu i liniaru'r risg hon.
Mae ystyriaethau cost yn gwneud modelau SL falf wirio a weithredir gan beilot yn llai deniadol ar gyfer cymwysiadau syml. Mae falf wirio sylfaenol sy'n gweithredu'n uniongyrchol yn costio llawer llai ac yn gweithio'n berffaith dda ar gyfer atal ôl-lifiad syml lle nad oes angen dal llwyth. Mae nodweddion rheoli soffistigedig falf SL yn cyfiawnhau eu pris uwch yn unig pan fo angen gallu rhyddhau o bell yn benodol ar eich cais, dim gollyngiadau, neu reolaeth ddeugyfeiriadol fanwl gywir.
Cymharu Falfiau SL ag Atebion Amgen
Mae falfiau gwirio sy'n gweithredu'n uniongyrchol yn cynrychioli'r dewis symlaf i falf wirio SL a weithredir gan beilot. Mae'r falfiau sylfaenol hyn yn defnyddio pwysedd hylif yn unig i godi'r poppet yn erbyn sbring ysgafn, gan ganiatáu llif i un cyfeiriad wrth rwystro llif gwrthdro. Maent yn ymateb yn gyflym iawn ac yn costio llawer llai na chynlluniau peilot. Fodd bynnag, gall falfiau gwirio sy'n gweithredu'n uniongyrchol ollwng ychydig o dan bwysau uchel, gwisgo'n gyflymach oherwydd gwrthdaro hylif uniongyrchol ar y poppet, ac ni ellir eu hagor o bell i'r cyfeiriad arall. Maent yn gweithio'n dda ar gyfer amddiffyn allfeydd pwmp neu ynysu llinell sylfaenol ond nid ydynt yn bodloni'r gofynion ar gyfer dal llwyth gwirioneddol.
Mae falfiau gwrthbwyso yn cyfuno swyddogaeth lleddfu pwysau ag ymddygiad falf wirio, gan greu rheolaeth esmwyth ar gyfer llwythi deinamig. Mae'r falfiau hyn yn modiwleiddio agoriad yn seiliedig ar bwysau llwyth, gan ganiatáu disgyniad rheoledig o lwythi fertigol wrth gynnal pwysedd cefn i atal rhedeg i ffwrdd. Maent yn rhagori mewn rheoli symudiadau offer symudol lle mae llwythi'n symud yn gyson, fel teclynnau codi craen neu gatiau codi cerbydau. Y cyfaddawd yw bod gan falfiau gwrthbwyso rywfaint o ollyngiadau rheoledig bob amser a'u bod yn costio mwy na falfiau gwirio sy'n gweithredu'n uniongyrchol neu'n rhai peilot. Ar gyfer daliad llwyth statig lle na ddymunir symudiad, mae falf wirio SL a weithredir gan beilot yn darparu perfformiad gwell am gost is.
Mae falfiau solenoid a reolir yn drydanol yn cynnig opsiwn arall ar gyfer gallu rhyddhau o bell. Mae'r falfiau hyn yn defnyddio coiliau electromagnetig i symud sbwliau neu bopedau mewnol, gan ddarparu rheolaeth i ffwrdd heb fod angen pwysau peilot. Maent yn gweithio'n dda mewn systemau â phensaernïaeth rheoli electronig a gallant integreiddio'n uniongyrchol â CDPau ac offer awtomeiddio eraill. Fodd bynnag, yn nodweddiadol mae gan falfiau solenoid gapasiti llif is na falfiau gwirio a weithredir gan beilot o faint tebyg, maent yn cynhyrchu gwres yn ystod egni parhaus, ac mae angen pŵer trydanol arnynt i gynnal safleoedd agored. Mae'r falf wirio SL a weithredir gan beilot yn ennill mewn cymwysiadau lle mae pŵer hydrolig ar gael yn hawdd a dylid lleihau cymhlethdod trydanol.
Mae ffiwsiau hydrolig yn ddewis arall arbenigol ar gyfer dal llwyth sy'n hanfodol i ddiogelwch. Mae'r dyfeisiau hyn yn cau'n awtomatig pan fyddant yn canfod cyfraddau llif gormodol a allai ddangos pibell wedi rhwygo neu ffitiad wedi torri. Maent yn darparu amddiffyniad brys na all falfiau gwirio a weithredir gan beilot ei gynnig. Fodd bynnag, nid yw ffiwsiau'n darparu'r gallu i ryddhau o bell a gallant achosi ffug ar amodau llif uchel cyfreithlon. Mae llawer o beirianwyr yn cyfuno'r ddwy dechnoleg, gan ddefnyddio falf wirio a weithredir gan beilot SL ar gyfer rheolaeth arferol a ffiws hydrolig ar gyfer amddiffyniad wrth gefn mewn argyfwng.
Arferion Cynnal a Chadw Sy'n Ymestyn Bywyd Gwasanaeth
Mae amserlenni arolygu rheolaidd yn cadw systemau falf wirio SL a weithredir gan beilot yn rhedeg yn ddibynadwy. Dylai gwiriadau gweledol misol edrych am ollyngiadau olew allanol o amgylch morloi ac arwynebau mowntio. Mae hyd yn oed gollyngiadau bach yn dynodi diraddiad morloi a fydd yn gwaethygu dros amser. Gall gwrando am synau anarferol yn ystod gweithrediad falf ddatgelu problemau cyn i fethiant llwyr ddigwydd. Mae synau clecian neu wichian yn aml yn golygu pwysau ansefydlog neu arwynebau poppet wedi treulio.
Mae cynnal a chadw glendid hylif yn amddiffyn y darnau peilot bach sy'n gwneud falfiau gwirio a weithredir gan beilot yn agored i halogiad. Mae dilyn gofynion dosbarth glendid ISO 4406 20/18/15 yn golygu bod eich system hidlo yn dal gronynnau cyn y gallant ddodi mewn swyddfeydd rheoli. Mae defnyddio olew hydrolig cywir heb halogiad dŵr yn atal cyrydiad arwynebau mewnol. Mae llawer o raglenni cynnal a chadw yn cynnwys samplu a dadansoddi olew chwarterol i wirio bod lefelau halogi yn aros o fewn ystodau derbyniol.
Mae archwiliad llinell peilot yn haeddu sylw arbennig oherwydd bod y tiwbiau a'r darnau hyn â diamedr bach yn clogio'n hawdd. Mae datgysylltu ac ôl-fflysio llinellau peilot yn cael gwared ar falurion cronedig bob blwyddyn. Dylid glanhau neu ailosod falfiau gwirio yn y gylched beilot os ydynt yn dangos arwyddion o lynu. Mae profi pwysau peilot gyda mesurydd yn cadarnhau bod signal rheoli digonol yn cyrraedd porthladd X pan fyddwch chi'n gorchymyn i'r falf wirio a weithredir gan beilot SL agor.
Mae cyfnodau cyfnewid morloi yn dibynnu ar amodau gweithredu ond fel arfer maent yn digwydd bob dwy i bum mlynedd. Mae morloi NBR yn para'n hirach mewn cymwysiadau tymheredd cymedrol, tra bod morloi FKM yn gwrthsefyll tymereddau uwch a hylifau ymosodol ond yn costio mwy. Wrth ailosod morloi, archwiliwch arwynebau paru ar y poppet a'r corff falf ar gyfer sgorio neu draul a allai atal selio da hyd yn oed gydag elastomers newydd. Gall caboli ysgafn gyda phapur sgraffiniol mân adfer arwynebau selio, ond mae sgorio dwfn yn gofyn am ailosod corff falf.
Mae profion swyddogaethol yn dilysu bod falfiau gwirio a weithredir gan beilot yn dal i berfformio'n gywir. Mae prawf syml yn defnyddio silindr fertigol wedi'i lwytho â phwysau. Gyda phwysau peilot wedi'i rwystro, dylai'r llwyth aros yn berffaith llonydd am oriau neu ddyddiau, gan ddangos dim gollyngiadau. Dylai cymhwyso pwysau peilot graddedig agor y falf a chaniatáu i'r llwyth ddisgyn yn esmwyth. Os yw'r llwyth yn disgyn i lawr gyda phwysau peilot i ffwrdd, neu os oes angen pwysau peilot gormodol i agor y falf, mae angen cynnal a chadw neu ailosod.
Datrys Problemau Cyffredin
Pan fydd falf wirio a weithredir gan beilot SL yn methu ag agor ar orchymyn, dechreuwch trwy wirio pwysau peilot ym mhorthladd X. Mae defnyddio mesurydd pwysau yn y cysylltiad peilot yn cadarnhau a yw pwysedd signal digonol yn cyrraedd y falf. Os yw pwysau peilot yn mesur llai na 5 bar, mae'r broblem yn gorwedd yn y gylched beilot yn hytrach na'r falf ei hun. Gwiriwch am linellau wedi'u blocio, falfiau peilot wedi methu, neu gapasiti pwmp annigonol ar y cyflenwad peilot.
Os yw pwysedd y peilot yn darllen yn gywir ond na fydd y falf yn agor o hyd, amheuwch halogiad yn y llwybr peilot neu piston rheoli sownd. Mae dadosod y falf fel arfer yn datgelu baw neu gyrydiad sy'n atal symudiad piston. Mae glanhau'r holl ddarnau mewnol yn drylwyr ac ailosod morloi fel arfer yn adfer swyddogaeth. Mewn achosion difrifol, efallai y bydd yr arwyneb piston rheoli yn cael ei sgorio a bod angen ei newid.
Mae gollyngiad i'r cyfeiriad sydd wedi'i rwystro yn dynodi difrod poppet neu sedd. Gall symiau bach o halogiad wreiddio yn yr wyneb poppet meddal, gan greu llwybrau gollwng hyd yn oed pan fydd y falf ar gau. Bydd dadosod ac archwilio yn dangos a yw glanhau'r poppet a'r sedd yn adfer selio, neu a oes angen rhannau newydd. Os bydd gollyngiad yn parhau ar ôl glanhau, gwiriwch nad yw pwysedd y system wedi bod yn fwy na chynhwysedd graddedig y falf, a all niweidio arwynebau selio yn barhaol.
Mae clebran neu ddirgryniad yn ystod gweithrediad yn awgrymu bod y llwyth yn ansefydlog neu fod pwysau'r peilot yn pendilio. Gwiriwch fod y llwyth yn aros yn gyson yn ystod gweithrediad falf. Os yw'r llwyth ei hun yn dirgrynu, efallai nad y falf wirio a weithredir gan beilot SL yw'r ateb cywir ar gyfer y cais hwnnw. Gall ansefydlogrwydd pwysau yn y cylched peilot achosi i'r falf agor a chau dro ar ôl tro ar ei drothwy. Mae gosod cronadur yn y llinell beilot yn aml yn llyfnhau'r amrywiadau pwysau hyn ac yn atal sgwrsio.
Mae sŵn yn ystod newid falf fel arfer yn golygu nad yw'r nodwedd datgywasgiad yn gweithio'n gywir neu mae angen falf math A ar y cais yn lle math B. Modelau heb bwysau rhyddhau'r cam cyn-agor y bêl yn sydyn, a all gynhyrchu sioc acwstig yn y llinellau hydrolig. Os yw sŵn yn annerbyniol, mae newid i amrywiad datgywasgiad peilot a weithredir falf wirio SL fel arfer yn datrys y broblem. Fel arall, mae ychwanegu orifice bach yn y llinell beilot yn arafu agoriad falf, gan leihau sioc ar gost ymateb ychydig yn arafach.
Mae sefyllfaoedd clo thermol yn gofyn am wahanol ddulliau datrys problemau. Os daw'n anodd symud llwythi ar ôl i'r system eistedd yn segur mewn amodau poeth, mae ehangu hylif sydd wedi'i ddal yn debygol o achosi pwysau gormodol. Mae gosod falfiau rhyddhad thermol bach sydd wedi'u gosod uwchlaw'r pwysau gweithio arferol ond yn is na chynhwysedd gwrthwneud y peilot yn caniatáu ehangu thermol heb effeithio ar weithrediad arferol. Fel arall, mae defnyddio hylifau hydrolig sefydlog tymheredd yn lleihau cyfernodau ehangu thermol.
Datblygiadau yn y Dyfodol a Thueddiadau Diwydiant
Mae dylunwyr systemau hydrolig yn integreiddio synwyryddion yn gynyddol â chydrannau SL falf wirio a weithredir gan beilot i alluogi cynnal a chadw rhagfynegol. Mae trawsddygiaduron pwysau mewn llinellau peilot yn monitro cryfder y signal rheoli, gan rybuddio gweithredwyr cyn i bwysau peilot ddiraddio islaw lefelau swyddogaethol. Mae synwyryddion halogiad yn y llinell ddraenio o borth Y yn canfod pan fydd gronynnau'n dechrau cronni, gan sbarduno gwaith cynnal a chadw cyn i rwystr ddigwydd. Mae'r systemau falf smart hyn yn lleihau amser segur heb ei gynllunio trwy ddal problemau'n gynnar.
Mae rheoliadau amgylcheddol yn gyrru mabwysiadu hylifau hydrolig bioddiraddadwy, yn enwedig mewn cymwysiadau offer symudol a choedwigaeth. Mae dyluniadau SL falf wirio modern a weithredir gan beilot yn darparu ar gyfer yr hylifau hyn trwy ddeunyddiau sêl cydnaws a gwell amddiffyniad rhag cyrydiad. Mae VDMA 24568 a safonau tebyg yn helpu peirianwyr i ddewis falfiau priodol ar gyfer cymwysiadau bio-olew. Wrth i bryderon amgylcheddol dyfu, disgwyliwch gydnawsedd ehangach â chemegau hylif amgen.
Mae tueddiadau miniatureiddio mewn offer symudol yn creu galw am falfiau gwirio llai, ysgafnach a weithredir gan beilotiaid heb aberthu perfformiad. Gall technegau gweithgynhyrchu uwch gan gynnwys argraffu 3D a chastio manwl gywir alluogi dyluniadau mwy cryno. Mae lleihau pwysau yn bwysig iawn mewn offer symudol batri-trydan lle mae pob cilogram yn effeithio ar yr ystod weithredu. Gallai modelau SL falf wirio a weithredir gan beilot yn y dyfodol gynnwys deunyddiau ysgafnach fel alwminiwm neu blastigau peirianyddol mewn cydrannau nad ydynt yn dwyn pwysau.
Mae gwelliannau effeithlonrwydd ynni yn canolbwyntio ar leihau diferion pwysau yn y cyfeiriad llif rhydd. Mae hyd yn oed y gostyngiad pwysau 5 bar presennol ar lif enwol yn cynrychioli ynni a wastreffir sy'n troi'n wres. Gallai geometreg llwybr llif wedi'i optimeiddio dorri'r gostyngiad pwysau yn ei hanner, gan wella effeithlonrwydd cyffredinol y system. Wrth i gostau ynni godi a phwysau amgylcheddol gynyddu, mae'r enillion effeithlonrwydd hyn yn dod yn fwy deniadol yn economaidd.
Mae'n debygol y bydd integreiddio â systemau rheoli electronig yn ehangu. Er bod y falf wirio a weithredir gan beilot SL ar hyn o bryd yn dibynnu'n llwyr ar signalau peilot hydrolig, gallai fersiynau'r dyfodol gynnwys falfiau peilot electronig a synwyryddion lleoli sydd wedi'u hadeiladu'n uniongyrchol i'r corff falf. Mae'r integreiddio hwn yn symleiddio pensaernïaeth system ac yn galluogi algorithmau rheoli mwy soffistigedig wrth gynnal y symlrwydd mecanyddol a'r dibynadwyedd sy'n gwneud falfiau gwirio a weithredir gan beilot yn ddeniadol.
Gwneud y Dewis Cywir ar gyfer Eich Cais
Mae dewis falf wirio a weithredir gan beilot SL yn erbyn technolegau amgen yn gofyn am werthusiad gofalus o'ch gofynion penodol. Dechreuwch trwy nodi a oes angen dal llwyth sefydlog neu reolaeth llwyth deinamig ar eich cais. Os dylai'r llwyth aros yn hollol llonydd pan fydd y falf ar gau, mae'r nodwedd gollwng sero o falf wirio a weithredir gan beilot SL yn ei gwneud yn ddewis gorau. Os yw'r llwyth yn symud yn aml gyda chyfraddau disgyniad rheoledig, mae'n debyg bod falf gwrthbwyso yn gwasanaethu'n well.
Ystyriwch a yw gallu rhyddhau o bell yn bwysig yn eich dyluniad. Gall cymwysiadau syml lle mae gweithrediad falf â llaw yn dderbyniol ddefnyddio falfiau gwirio gweithredu uniongyrchol llai costus. Pan fydd angen i weithredwyr reoli agoriad falf o bellter, neu pan fydd yn rhaid i systemau awtomataidd integreiddio rheolaeth falf, mae'r falf wirio a weithredir gan beilot SL yn darparu gweithrediad hanfodol o bell trwy ei gylched peilot. Mae ystyriaethau diogelwch yn aml yn gyrru'r gofyniad hwn wrth gadw personél i ffwrdd o ardaloedd peryglus yn gwella diogelwch cyffredinol y system.
Gwerthuswch alluoedd rheoli halogiad eich system yn onest. Mae modelau SL falf wirio a weithredir gan beilot yn galw am hylif hydrolig glân a hidlo priodol. Os yw'ch cais yn gweithredu mewn amgylcheddau llychlyd gyda hidlo ymylol, neu os yw arferion cynnal a chadw yn anghyson, gallai mathau symlach o falf gyda llai o ddarnau bach fod yn fwy dibynadwy er gwaethaf eu cyfyngiadau perfformiad. Peidiwch â dewis falfiau soffistigedig ar gyfer systemau na allant gynnal y glendid sydd ei angen ar y falfiau hyn.
Mae cyfradd llif a gofynion pwysau yn cyfyngu ar eich dewis maint falf. Mesurwch gyfraddau llif gwirioneddol yn eich cylched yn hytrach na dibynnu ar gapasiti pwmp, gan nad yw'r rhan fwyaf o systemau'n gweithredu ar y llif uchaf yn barhaus. Mae dewis y falf lleiaf sy'n delio â'ch cyfraddau llif gwirioneddol yn lleihau cost a phwysau. Dylai graddfeydd pwysau fod yn fwy na'r pwysau system uchaf gydag ymyl diogelwch digonol, gan ddewis falfiau sydd wedi'u graddio o leiaf 25 y cant yn uwch na'r pwysau disgwyliedig uchaf.
Mae gofynion draen allanol yn pennu a oes angen model SL arnoch neu a yw'r amrywiad SV symlach yn ddigonol. Os gall eich draen peilot ddychwelyd i'r tanc trwy'r un manifold â'r brif falf, mae modelau SV draen mewnol yn gweithio'n iawn. Pan fydd yn rhaid i ddraen peilot fynd ar wahân, efallai er mwyn sicrhau nad yw pwysau'r tanc yn ymyrryd â gweithrediad peilot, mae'r porthladd draen allanol Y ar fodelau SL falf wirio a weithredir gan beilot yn darparu hyblygrwydd angenrheidiol.
Mae cyfyngiadau gofod gosod yn effeithio ar ddewis arddull mowntio. Mae mowntio is-blat yn cynnig y gosodiad mwyaf cryno pan allwch chi ddylunio manifold ar gyfer falfiau lluosog. Mae cysylltiadau edafeddog yn darparu hyblygrwydd ar gyfer cymwysiadau ôl-osod neu standiau prawf lle nad yw gwneuthuriad manifold yn ymarferol. Mesurwch y gofod sydd ar gael yn ofalus ac adolygwch luniadau dimensiwn cyn ymrwymo i gyfluniad mowntio penodol.
Casgliad
Mae'r falf wirio a weithredir gan beilot SL yn llenwi rôl benodol ond pwysig mewn systemau hydrolig sy'n gofyn am ddal llwyth sero-gollyngiad a reolir o bell. Mae ei gyfluniad draen allanol yn darparu hyblygrwydd dylunio na all modelau SV safonol ei gyfateb, yn arbennig o werthfawr mewn cylchedau cymhleth lle mae llwybro pwysau peilot yn bwysig. Mae deall galluoedd a chyfyngiadau'r falfiau hyn yn helpu peirianwyr i wneud penderfyniadau gwybodus ynghylch pryd i'w defnyddio a sut i'w cynnal a'u cadw'n iawn.
Ar gyfer cymwysiadau llwyth statig mewn awtomeiddio diwydiannol, offer symudol, a systemau sy'n hanfodol i ddiogelwch, mae technoleg SL falf wirio a weithredir gan beilot yn darparu perfformiad dibynadwy na all dewisiadau amgen symlach eu cyfateb. Mae'r costau uwch a'r gofynion cynnal a chadw yn cael eu cyfiawnhau pan fydd dim gollyngiadau a rheolaeth bell yn hanfodol. Mae cymwysiadau llai beichus yn aml yn gweithio'n iawn gyda falfiau gwirio sy'n gweithredu'n uniongyrchol neu atebion symlach eraill am gost is.
Mae dewis priodol yn gofyn am baru manylebau falf â gofynion gwirioneddol y system, gan ystyried maint enwol, graddfeydd pwysau, deunyddiau sêl, a chyfluniad mowntio. Mae dogfennaeth dechnegol fanwl gan Bosch Rexroth, gan gynnwys catalog RE 21482, yn darparu'r data sydd ei angen ar gyfer maint falf cywir. Gall cyflenwyr fel Hyquip a Leader Hydraulics ddarparu cymorth ymgeisio a phrisiau ar gyfer modelau penodol.
Mae rhaglenni cynnal a chadw sy'n pwysleisio rheoli halogiad ac archwilio rheolaidd yn cadw systemau SL falf wirio a weithredir gan beilot yn rhedeg yn ddibynadwy am ddeng mlynedd neu fwy. Pan fydd problemau'n datblygu, mae datrys problemau systematig fel arfer yn nodi achosion y gellir eu trwsio fel rhwystr yn y llinell beilot neu draul morloi. Mae deall sut mae'r falfiau hyn yn gweithio'n fewnol yn gwneud datrys problemau yn llawer mwy effeithiol.
Wrth i dechnoleg hydrolig esblygu tuag at integreiddio mwy â rheolaethau electronig a gwell effeithlonrwydd ynni, bydd dyluniadau falf wirio SL peilot yn parhau i addasu i fodloni gofynion newydd. Mae'r egwyddor gweithredu sylfaenol - defnyddio pwysau peilot i ryddhau poppet wedi'i selio yn fecanyddol - yn parhau i fod yn gadarn ac mae'n debygol y bydd yn gwasanaethu systemau hydrolig am ddegawdau lawer i ddod. Gall peirianwyr sy'n deall y falfiau hyn yn drylwyr ddylunio systemau gwell a datrys problemau yn fwy effeithiol.
