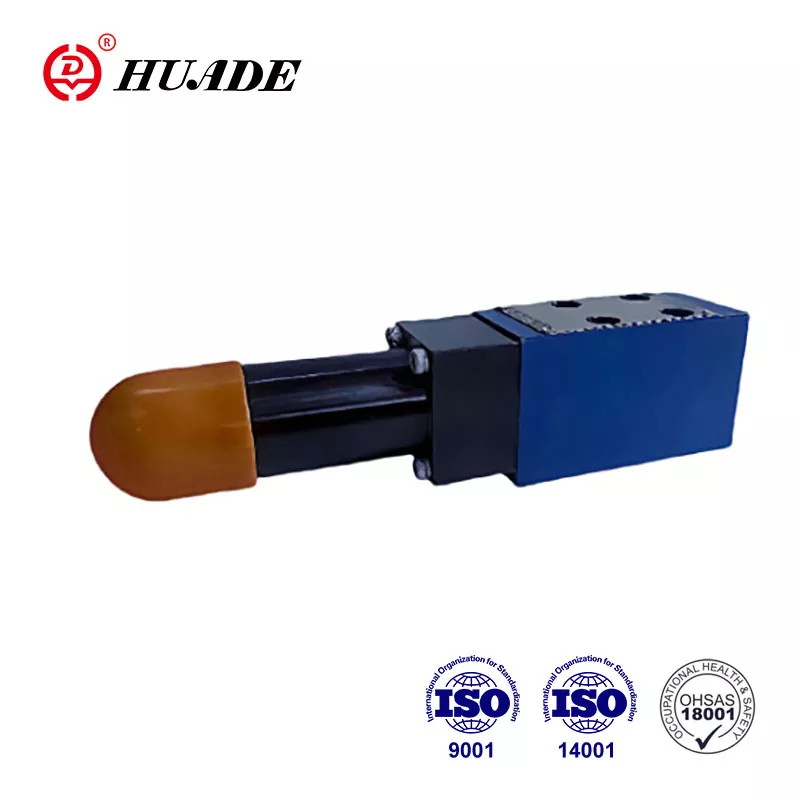

Defnyddir Falf Dilyniant Pwysedd DZ 5 DP i gyfeirio olew i ail system ar bwysedd penodol.
Oherwydd cyflwyno technoleg uwch Rexroth, mae falfiau hydrolig Huade® yn gydnaws â Rexroth o ran perfformiad ac ansawdd. Mae'r pris yn fwy rhesymol. Mae gan y ffatri offer cynhyrchu uwch a systemau profi llym o bob cwr o'r byd i sicrhau perfformiad uwch y cynhyrchion.
|
Data Technegol |
|
|
Pwysedd mewnfa, porthladd P, B (X) (MPa) |
hyd at 210; heb falf nad yw'n dychwelyd hyd at 31.5 |
|
Pwysau allfa, porthladd A (MPa) |
i 31.5 |
|
Pwysau cefn, porth T (MPa) |
i 6.0 |
|
Llif mwyaf a ganiateir (L/mun) |
i 30 |
|
Hylifau |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|
Amrediad tymheredd hylif ( ℃) |
-30 hyd at +80 |
|
Glendid hylif (um) |
Glendid hylif Y graddau uchaf a ganiateir o halogiad yr hylif i NAS 1638 Dosbarth 9 |
Nodweddion:
▶ Ar gyfer mowntio is-blatiau
▶ Mowntio fflans flaen
▶ 5 amrediad pwysau
▶ 4 elfen osodiad gwahanol
. bwlyn Rotari
. Llawes gyda hecsagon a chap amddiffynnol
. Cnob cylchdro cloadwy gyda graddfa
. bwlyn Rotari gyda graddfa
▶ Falf peidio â dychwelyd opsiynol
▶ Patrwm mowntio i DIN 24 340, ffurflen C ar gyfer isblatiau
Cais:
Gellir defnyddio'r falf dilyniant pwysau DZ 5 DP hwn yn eang mewn systemau hydrolig o beiriannau codi a chludo, peiriannau adeiladu, cerbydau diwydiannol, offer peiriant, llongau, meteleg ac offer arall.
1. Toriad a symbol o Falf Dilyniant Pwysedd DZ 5 DP
Mae falfiau math DZ 5 DP yn falfiau dilyniant a weithredir yn uniongyrchol. Yn y bôn, mae falfiau o'r math hwn yn cynnwys y tai (1), sbwlio rheoli (2), ffynhonnau (3) ac elfen gosod pwysau (4), ac hefyd falf nad yw'n dychwelyd (5) os oes angen.
Mae'r pwysedd y mae'r falf yn pasio olew arno wedi'i osod ar yr elfen gosod pwysau (4). Mae'r ffynhonnau (3) yn dal y sbŵl rheoli (2) yn y man cychwyn, ac mae'r falf yn parhau i fod ar gau. Mae'r pwysau ym mhorth P yn mynd trwy ddrilio (6) a jet (7) i'r ardal weithredu sbŵl ar y pen arall i'r ffynhonnau rheoli (3).
Pan fydd pwysau ym mhorth P yn cyrraedd y gwerth gosodedig, mae'r sbŵl yn symud yn erbyn y gwanwyn i gysylltu porthladd P â phorth A.
Mae'r signal ar gyfer hyn yn pasio'n fewnol trwy ddrilio (6) o borth P.
Mae olew bellach yn mynd i'r system sy'n gysylltiedig â phorthladd A, ond nid yw'r pwysau ym mhorthladd P yn gostwng.
Gellir bwydo'r olew peilot yn allanol hefyd trwy borthladd B(X).
Yn dibynnu ar gymhwyso'r falf, gall y dychweliad olew peilot fod yn allanol trwy borthladd T (Y) neu'n fewnol.
Er mwyn caniatáu i'r olew ddychwelyd yn rhydd o borthladd A i borth P, gellir cynnwys falf nad yw'n dychwelyd (5) os oes angen.
strwythur DZ5DP-3-10B
Symbolau o DZ 5 DP-10B
