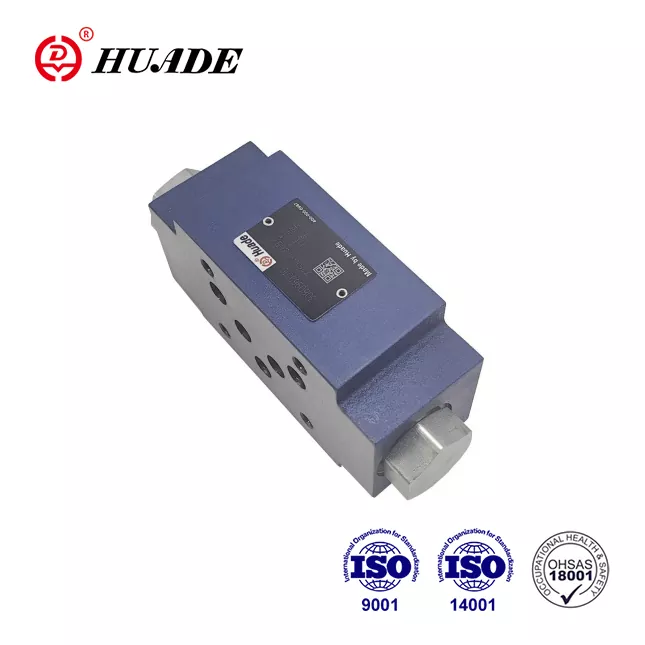

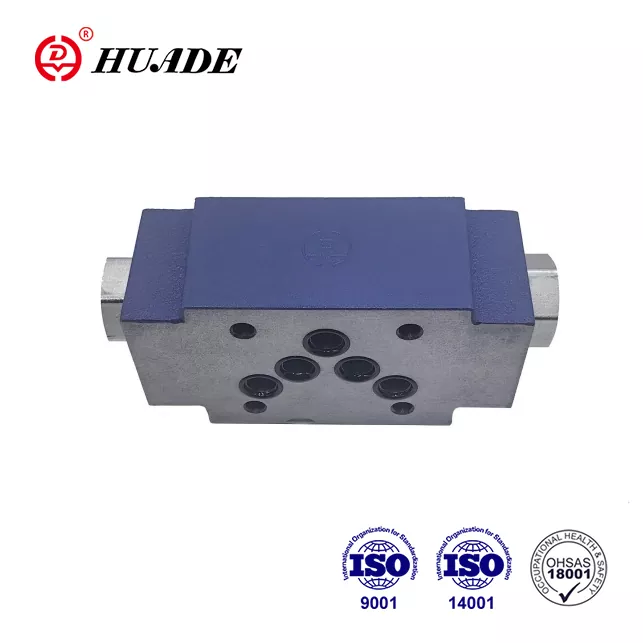

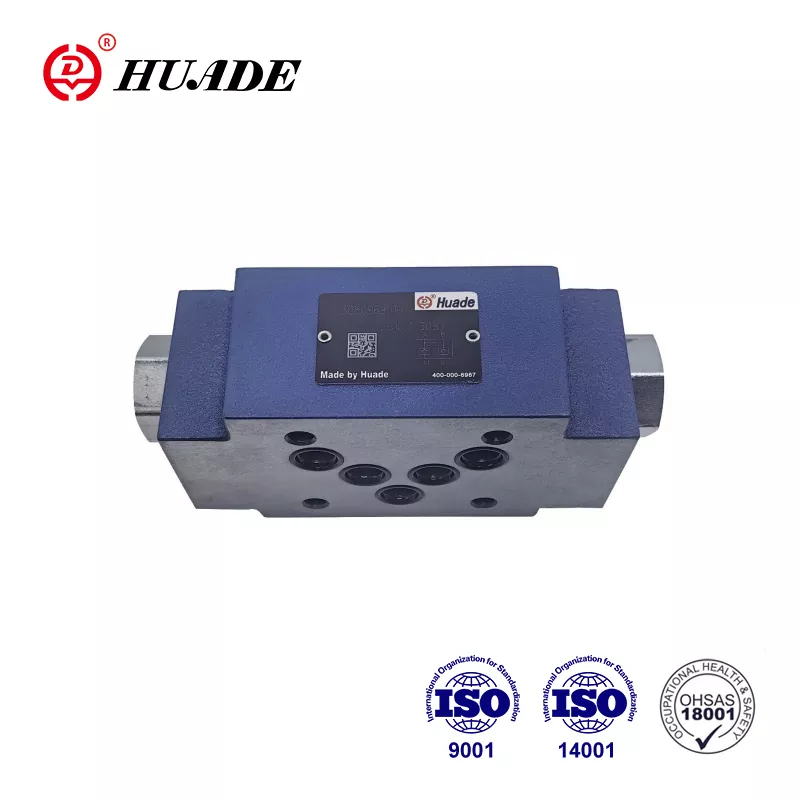

Gwiriwch blât brechdan falf z2s 10

Mae Huade wedi ymgorffori technoleg flaengar gan Rexroth oherwydd saith mlynedd o brofiad wrth gydweithredu â Rexroth o 1979. Mae gwirio falf Z2S 10 o Huade yn ddewis arall fforddiadwy yn lle'r un gyfres o Rexroth. Mae Huade wedi pasio'r safon ryngwladol, sef ISO9001, ISO14001, ac OH SAS18001. Mae pob falf wirio Z2S 10 yn cael profion trylwyr cyn gadael y ffatri i sicrhau perfformiad uwch. Defnyddir falfiau hydrolig Huade® yn helaeth mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, diogelu'r amgylchedd, adeiladu llongau, awyrofod, tramwy rheilffordd, petroliwm a phetrocemegol, diwydiant milwrol a meysydd eraill. Mae'n frand cenedlaethol adnabyddus yn Tsieina. Mae'n fwy datblygedig mewn technoleg ac yn fwy gwydn na'r cynhyrchion tebyg yn y llinell hon.

Paramedr cynnyrch y plât rhyngosod falf gwirio z2s 10

Nodwedd cynnyrch a chymhwyso'r plât rhyngosod falf gwirio Z2S 10

Nodweddion:

▶ i'w ddefnyddio mewn gwasanaethau pentyrru fertigol

▶ Ar gyfer cau gollyngiadau un neu ddau o borthladdoedd gwasanaeth yn rhydd

▶ Patrwm porthi i DIN 24 340 Ffurf A, ISO4401 a CETOP - RP 121H

Cais:

Defnyddir y falf gwirio peilot a weithredir Z2S ar gyfer gosod pentyrru fertigol. Gall selio un neu ddau o borthladdoedd olew gweithio heb ollyngiadau yn ôl yr angen.

Swyddogaethau, adran a symbolau o'r plât rhyngosod falf gwirio z2s 10

Gwirio falfiau math Z2S 10 yw dyluniad plât rhyngosod. Fe'u defnyddir ar gyfer cau un neu ddau o borthladdoedd gwasanaeth yn ddi-ollyngiad, hyd yn oed am gyfnodau hir. Mae llif rhydd yn digwydd o A1 i A2 neu B1 i B2. Llif yn A1 B1 Mae'r cyfeiriad arall wedi'i rwystro. Pan fydd hylif yn llifo o A1 i A2, mae'r sbŵl (1) dan bwysau ac yn cael ei wthio i'r dde, a thrwy hynny agor y falf poppet bêl (2) sydd wedyn yn agor y poppet (3). Er mwyn sicrhau bod y falf yn cau yn gywir, rhaid cysylltu porthladdoedd gwasanaeth A2 B2 y falf gyfeiriadol â thanc yn y safle niwtral.

Symbol o z2s

Golygfa Cutaway o Z2S 10

Enghraifft cylched nodweddiadol o Z2s
