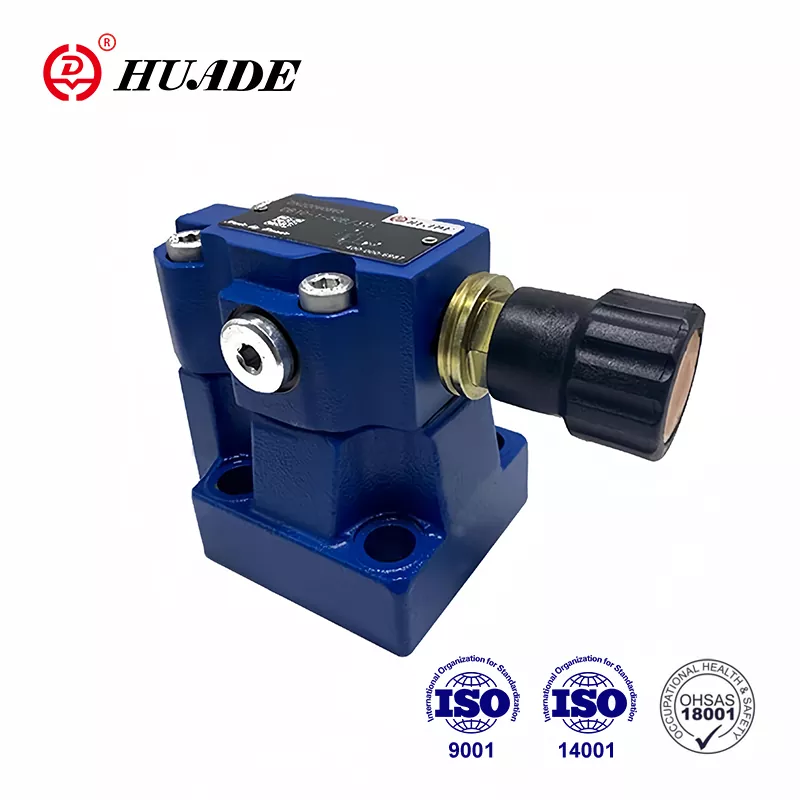

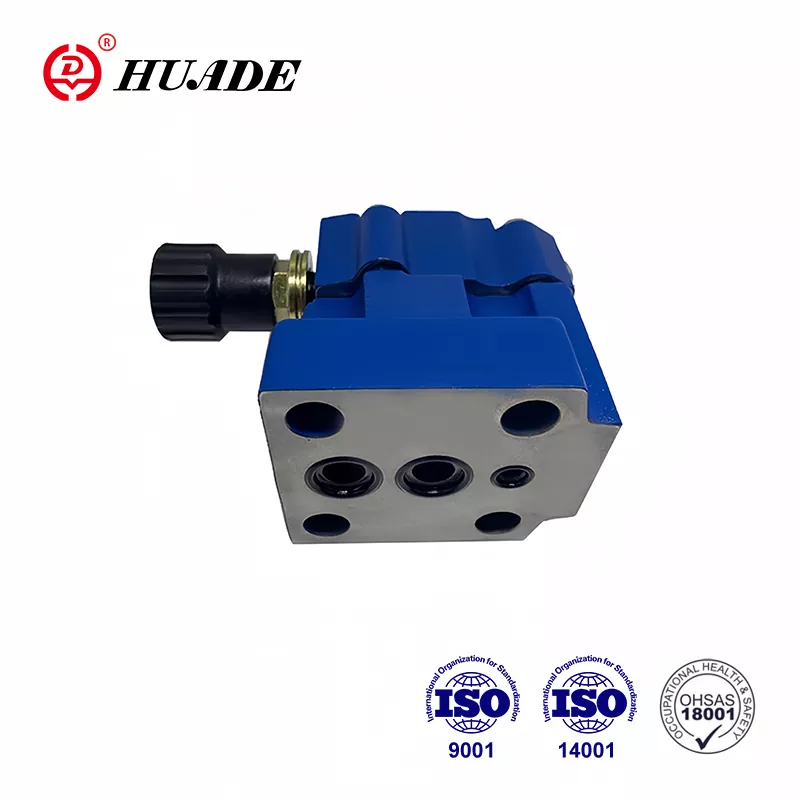

Falf Lleddfu Pwysau DB 20

O'i gymharu â chynhyrchion tebyg eraill, mae falfiau lleddfu pwysau Huade® yn fwy datblygedig mewn technoleg ac yn fwy gwydn yn y maes hwn. Gall falfiau math DB 20 ddisodli DB 20 a gynigir gan Rexroth. Mae'r ffatri wedi ymrwymo i ddarparu falfiau pwysedd hydrolig sefydlog o ansawdd uchel i gwsmeriaid. Mae wedi cyflwyno mwy na 750 o offer cynhyrchu uwch o bob cwr o'r byd. Mae'r ffatri wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae falfiau hydrolig Huade® yn gymharol rhad o'u cymharu â brandiau byd-enwog. Oherwydd ei ansawdd uchel a'i bris isel, mae Huade Hydraulic wedi denu llawer o gwsmeriaid gartref a thramor ac wedi ennill cydnabyddiaeth eang o ddefnyddwyr.

Paramedr cynnyrch Falf Lleddfu Pwysedd DB 20

Nodwedd Cynnyrch A Chymhwyso Falf Lleddfu Pwysau DB 20

Nodweddion:

▶ Mowntio isplat

▶ Patrwm cludo i DIN 24 340, ffurflen E, ISO 6264 a CETOP - RP 121H

▶ Cysylltiad pibell

▶ Mewnosod cysylltiad

▶ Tair elfen addasu:

. bwlyn Rotari

. Hecs. sgriw pen gyda chap amddiffynnol

. Cnob cylchdro cloadwy gyda graddfa

▶ Dadlwytho a weithredir gan Solenoid trwy falf sbwlio cyfeiriadol adeiledig

Swyddogaeth, Adran A Symbolau Falf Lleddfu Pwysau DB 20

Cyffredinol

Mae falfiau pwysedd Mathau DB yn falfiau lleddfu pwysau a weithredir gan beilot.

Fe'u defnyddir i gyfyngu ar y pwysau rheoli.

Mae'r falfiau rhyddhad pwysau (DB) yn cynnwys y brif falf yn bennaf (1) gyda'r prif sbwlio cydosod (3) a falf a weithredir gan beilot (2) gydag elfen addasu pwysau.

Falf rhyddhad pwysau math DB

Mae'r gwasgedd sy'n bresennol ym mhorth A yn gweithredu ar y prif sbŵl (3). Ar yr un pryd rhoddir pwysau trwy'r llinellau rheoli (6) a (7), sydd wedi'u gosod â orifices (4) a (5), ar ochr lwyth y gwanwyn o'r prif sbŵl (3) ac ar y bêl (8) ) yn y falf rheoli peilot (2). Os yw'r pwysau ym mhorth A yn fwy na'r falf a osodwyd yn y gwanwyn (9), mae'r bêl (8) yn agor yn erbyn y gwanwyn (9).

Mae'r signal ar gyfer hyn yn dod yn fewnol drwy'r llinellau rheoli (10) a (6) o borth A. Mae'r hylif gwasgu ar ochr lwyth y sbŵl o'r prif sbŵl(3) bellach yn llifo drwy'r llinell reoli (7), turio'r orifice (11). ) a phêl (8) i mewn i'r siambr sbring(12). Mewn math DB...50B/... mae'n llifo'n fewnol drwy'r llinell reoli(13) i'r tanc, neu mewn math DB..50/..Y..yn allanol drwy'r llinell reoli (14). Oherwydd yr orifices (4) a (5) mae cwymp pwysau yn digwydd yn y brif sbŵl (3), mae'r cysylltiad o borthladd A i borth B ar agor. Nawr mae'r hylif pwysau yn llifo o borthladd A i borth B wrth gynnal y pwysau gweithredu penodol.

Gellir dadlwytho'r falf lleddfu pwysau neu ei newid i bwysau gwahanol (ail gam pwysau) trwy borthladd "X" (15).

strwythur DB...50B

Symbol o DB...50B

Hysbysiad

1. Rhaid i'r hylif gael ei hidlo. Fineness hidlydd lleiaf yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio a rhaid gosod hidlydd aer ar y fynedfa aer.

3.Products heb subplate wrth adael ffatri, os oes eu hangen, os gwelwch yn dda archebu arbennig.

Rhaid i sgriwiau gosod 4.Valve fod yn lefel dwyster uchel (dosbarth 10.9). Dewiswch a defnyddiwch nhw yn ôl y paramedr a restrir yn y llyfr sampl.

5. Garwedd arwyneb sy'n gysylltiedig â'r falf yn ofynnol garwedd arwyneb yw 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
