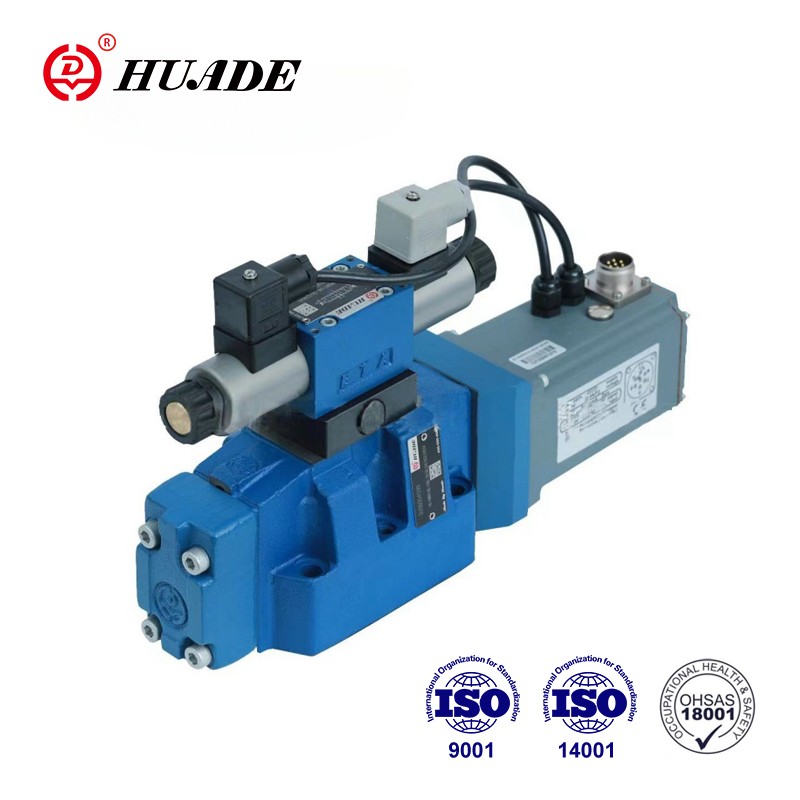

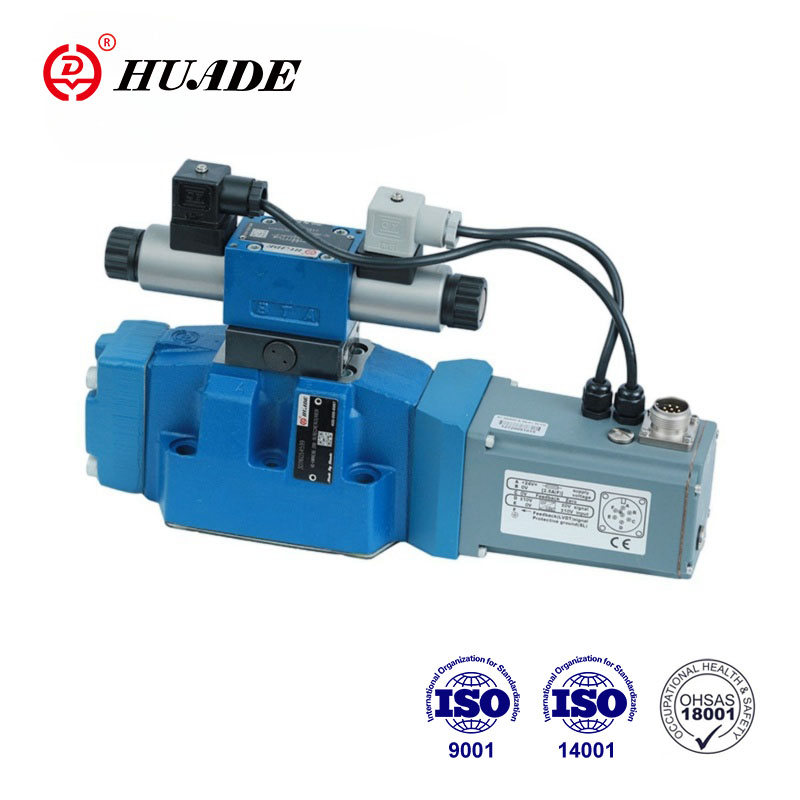

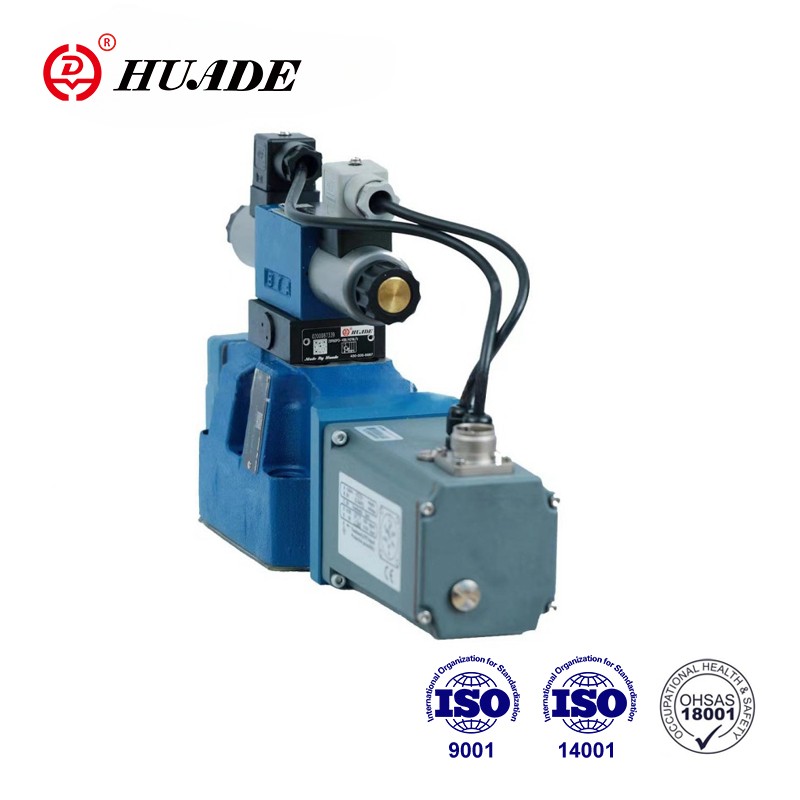

Mae falfiau math 4wrke yn falfiau cyfeiriadol cyfrannol 2 gam. Maent yn rheoli cyfeiriad a maint y llif. Mae'r prif gam yn cael ei reoli gan safle fel bod safle'r sbŵl reoli yn annibynnol ar rymoedd llif hefyd yn achos llifoedd mwy. Ar ôl cyflwyno technoleg ac ymchwil a datblygu annibynnol, mae gan gynhyrchion falf cyfrannol brand Huade berfformiad sefydlog ac ansawdd uchel.
| Hydrolig | |||||
| Maint | 10 | 16 | 25 | 32 | |
| Pwysau gweithredu | Falf Rheoli Peilot (MPA) Cyflenwad Olew Peilot | 2.5 ~ 31.5 | |||
| Prif Falf, Porthladdoedd P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Pwysau Dychwelyd (MPA) | Draen olew peilot, allanol | 31.5 | 25 | 25 | 25 |
| Draen olew peilot, mewnol | ＜ 1 | ||||
| Porthladd y | ＜ 1 | ||||
| Llif enwol q ± 10 % ar △ p = 1mp (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Llif y brif falf (Max. Caniateir) (l/min) | 170 | 460 | 870 | 1600 | |
| Llif olew peilot ym Mhort X neu Y gyda ffurf gam o signal mewnbwn o 0 i 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| Sensitifrwydd ymateb (%) | ≤0.5 | ||||
| Hidlo manwl gywirdeb (μm) | ≤20 | ||||
| Hylif pwysau | Ester ffosffad olew mwynol | ||||
| Gludedd Canolig (mm2/s) | 20 ~ 380 | ||||
| Ystod tymheredd hylif pwysau (℃) | -20 ~ 70 | ||||
| Pwysau (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Data trydanol | |
| Amddiffyn falf i DIN 40 050 | Ip65 |
| Math Foltedd | DC |
| Math o signal | Analog |
| Pwer, Max (W) | 72 (cyfartaledd = 24 W) |
| Cysylltiad trydanol | Gyda phlwg cydran i e din 43 563-am6 |
| Cysylltydd plug-in i e din 43 563-bf6-3 | |
| Rheoli electroneg | Wedi'i integreiddio i'r falf |
Nodweddion:
▶ Peilot a weithredir gan falf gyfeiriadol gyfrannol 2 gam gydag adborth safle trydanol y prif sbŵl rheoli ac electroneg integredig (OBE);
▶ Rheoli cyfeiriad llif a maint llif
▶ Gweithredu trwy solenoidau cyfrannol
▶ Mowntio is -blat: patrwm porthi yn ôl IS0 4401
▶ Prif sbwlio rheolaeth sy'n canolbwyntio ar y gwanwyn
▶ Adborth safle trydanol
▶ Falf Rheoli Peilot: Falf gyfeiriadol gyfrannol un cam
▶ Prif lwyfan gyda rheolaeth sefyllfa
Cais:
Defnyddir falf gyfeiriadol gyfrannol 4wrke-3x i reoli'r cyfeiriad a'r llif.
Mae'r falfiau'n cynnwys y falf rheoli peilot yn bennaf (1), y tai (8), y prif sbŵl rheoli (7), y gorchuddion (5 a 6), y gwanwyn canoli (4), y transducer safle anwythol (9) a'r falf lleihau pwysau (3). Os nad oes signal mewnbwn, bydd y prif sbŵl rheoli (7) yn cael ei gadw yn y safle canolog gan y gwanwyn canoli (4). Mae newid lleoliad y prif sbŵl reoli (7) a newid y gwerth gorchymyn wrth grynhoi cyffordd y mwyhadur yn creu foltedd gwahaniaethol. Yn ystod cymhariaeth gorchymyn a gwerth gwirioneddol, pennir gwyriad rheoli posibl trwy electroneg a chyflenwir solenoid cyfrannol y falf rheoli peilot (1) â cherrynt. Mae'r cerrynt yn cymell grym yn y solenoid sy'n gweithredu'r sbŵl rheoli trwy blymiwr yn olynol. Mae'r llif sydd wedi'i ryddhau trwy'r croestoriadau rheoli yn achosi addasiad o'r prif sbŵl rheoli. Mae'r prif sbŵl rheoli (7) gyda chraidd y gwerth nawdd anwythol yn cyfateb i'r gwerth gorchymyn. Mewn cyflwr rheoledig mae'r prif sbŵl rheoli (7) yn gytbwys ac yn cael ei gadw yn y sefyllfa hon y mae transducer (9) ynghlwm wrtho yn cael ei ddadleoli tan y safle rheoli. Mae'r strôc sbwlio rheoli a'r agoriad rheolaeth yn newid yn gyfrannol i'r gwerth gorchymyn. Mae'r electroneg reoli wedi'u hintegreiddio yn y falf. Trwy addasu falf ac electroneg, mae'r gwyriad wrth gynhyrchu'r dyfeisiau yn cael ei gadw'n isel. Rhaid peidio â chaniatáu i'r llinellau tanc redeg yn wag; Mae falf rhag -lwytho i'w gosod yn achos cyflwr gosod cyfatebol (pwysau gwrthbwyso oddeutu 0.2 MPa)。
Symbol o falf gyfeiriadol gyfrannol 4wrke-3x
Pecyn o Falf gyfeiriadol gyfrannol 4wrke-3x
