Mae systemau hydrolig yn ffurfio asgwrn cefn cymwysiadau diwydiannol dirifedi, o offer adeiladu a Peiriannau gweithgynhyrchu i systemau awyrofod a llongau morol. Wrth galon O'r systemau hyn mae'r pwmp piston, cydran hanfodol sy'n gyfrifol am Trosi egni mecanyddol yn bŵer hydrolig. Ymhlith y gwahanol fathau o Mae pympiau piston ar gael, pympiau piston echelinol a rheiddiol yn sefyll allan fel dau o'r dyluniadau a ddefnyddir amlaf, pob un yn cynnig manteision penodol i benodol ceisiadau.
Deall y gwahaniaethau sylfaenol Mae rhwng y ddau fath pwmp hyn yn hanfodol ar gyfer peirianwyr, technegwyr, a unrhyw un sy'n ymwneud â dylunio neu gynnal a chadw system hydrolig. Tra bod y ddau bwmp gwasanaethu'r un swyddogaeth sylfaenol o bwysau hylif hydrolig, eu mewnol Mae adeiladu, egwyddorion gweithredu, a nodweddion perfformiad yn amrywio yn sylweddol. Bydd y gymhariaeth gynhwysfawr hon yn archwilio'r gwahaniaethau allweddol rhwng pympiau piston echelinol a rheiddiol, gan eich helpu i wneud penderfyniadau gwybodus ar gyfer eich cymwysiadau hydrolig.
DealltwriaethPympiau piston echelinol
Mae pympiau piston echelinol yn cynnwys pistonau wedi'u trefnu yn gyfochrog â siafft yrru’r pwmp, gyda’u cynnig cilyddol yn digwydd ar hyd echel y cylchdro. Mae'r dyluniad hwn yn creu system gryno, effeithlon lle mae pistons yn symud yn ôl ac ymlaen o fewn silindrau wedi'u trefnu mewn cylchlythyr patrwm o amgylch y siafft ganolog.
Gweithrediad pwmp piston echelinol yn dibynnu ar blât swash neu ddyluniad echel wedi'i blygu. Mewn pympiau plât swash, pistons Llithro o fewn silindrau mewn casgen silindr sy'n cylchdroi gyda'r siafft yrru. Wrth i'r gasgen gylchdroi, mae pistons yn dilyn ongl y plât swash, gan greu y cynnig cilyddol sy'n angenrheidiol ar gyfer pwmpio gweithredu. Gall y dadleoliad fod yn amrywio trwy newid yr ongl plât swash, gan wneud y pympiau hyn yn ddelfrydol ar gyfer newidyn cymwysiadau dadleoli.

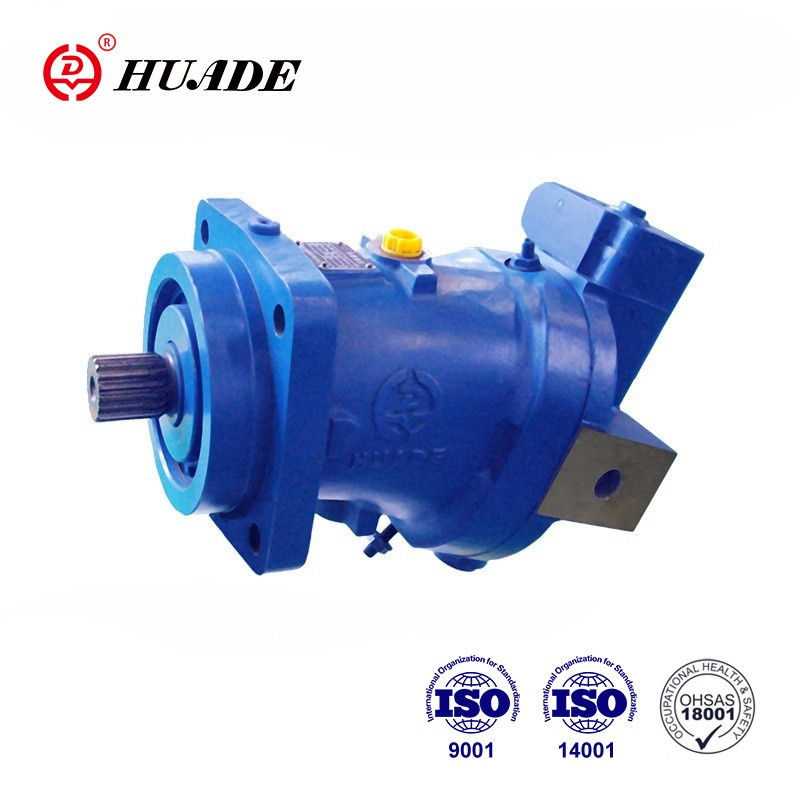

Mae pympiau piston echelinol echel wedi'u plygu yn gweithredu ar a egwyddor debyg ond yn defnyddio mecanwaith gwahanol. Y gasgen silindr yw Wedi'i leoli ar ongl i'r siafft yrru, ac mae pistons wedi'u cysylltu â'r Gyrrwch flange trwy wiail cysylltu a chymalau sfferig. Y dyluniad hwn yn nodweddiadol yn caniatáu pwysau gweithredu uwch o gymharu â phlât swash dyluniadau.
Manteision allweddol pympiau piston echelinol cynnwys eu cymhareb pŵer-i-bwysau uchel, effeithlonrwydd rhagorol yn uchel pwysau, a'r gallu i ddarparu dadleoliad amrywiol. Maen nhw fel arfer gweithredu'n effeithiol ar bwysau yn amrywio o 3,000 i 6,000 psi, gyda rhai Unedau arbenigol sy'n gallu trin pwysau hyd at 10,000 psi. Y compact Mae dyluniad yn eu gwneud yn arbennig o addas ar gyfer cymwysiadau symudol lle mae lle a Mae pwysau yn ffactorau hanfodol.
Fodd bynnag, mae gan bympiau piston echelinol rai hefyd cyfyngiadau. Gallant fod yn fwy sensitif i halogiad oherwydd y agos goddefiannau rhwng rhannau symudol, a gallant gynhyrchu lefelau sŵn uwch o'i gymharu â dyluniadau pwmp eraill. Yn ogystal, gall y geometreg fewnol gymhleth gwneud cynnal a chadw yn fwy heriol a drud.
Deall pympiau piston rheiddiol
Mae pympiau piston rheiddiol yn cynnwys pistons wedi'i drefnu'n berpendicwlar i'r siafft yrru, gan ymestyn yn radical allan o'r canol. Yn y cyfluniad hwn, mae pistons yn symud i mewn ac allan yn radical fel y pwmp yn gweithredu, gan greu gweithred bwmpio sylfaenol wahanol o'i gymharu ag echelinol dyluniadau.
Y math mwyaf cyffredin o bwmp piston rheiddiol Yn defnyddio cam neu gylch ecsentrig i greu'r cynnig dwyochrog. Fel y gyriant Mae siafft yn cylchdroi, mae cydran ecsentrig yn achosi i bistonau symud yn radical i mewn ac tuag allan o fewn eu silindrau. Mae ffynhonnau fel arfer yn dychwelyd y pistons i eu safle estynedig yn ystod y strôc sugno, tra bod y cam ecsentrig yn eu gorfodi i mewn yn ystod y strôc pwysau.
Mae rhai pympiau piston rheiddiol yn cyflogi gwahanol dyluniad lle mae pistons yn cael eu trefnu o amgylch cylch cam llonydd, gyda'r casgen silindr yn cylchdroi o amgylch y cam. Gall y trefniant hwn ddarparu llyfnach gweithredu a llai o ddirgryniad mewn rhai cymwysiadau.
Mae pympiau piston rheiddiol yn rhagori mewn cymwysiadau angen pwysau uchel iawn, yn aml yn gweithredu'n effeithiol ar bwysau yn fwy na 10,000 psi, gyda rhai unedau arbenigol yn gallu trin pwysau hyd at 40,000 psi neu uwch. Mae'r gallu pwysau eithriadol hwn yn eu gwneud Yn ddelfrydol ar gyfer cymwysiadau fel gweisg hydrolig, peiriannau mowldio chwistrellu, a phrosesau diwydiannol pwysedd uchel eraill.
Mae'r dyluniad rheiddiol hefyd yn cynnig rhagorol effeithlonrwydd cyfeintiol a gall ddarparu rheolaeth llif manwl iawn. Y mwyaf Mae ardaloedd piston sy'n bosibl gyda threfniadau rheiddiol yn cyfrannu at eu Galluoedd pwysedd uchel a nodweddion gweithredu llyfn. Yn ogystal, Mae pympiau piston rheiddiol yn tueddu i fod yn llai sensitif i halogiad hylif o'i gymharu i ddyluniadau echelinol, gan fod y cynnig rheiddiol yn darparu rhywfaint o weithredu hunan-lanhau.
Gwahaniaethau a chymariaethau allweddol
Galluoedd pwysau
Un o'r gwahaniaethau mwyaf arwyddocaol Mae pympiau piston echelinol a rheiddiol yn gorwedd yn eu trin pwysau galluoedd. Tra bod pympiau piston echelinol fel arfer yn gweithredu yn y 3,000 i 6,000 Ystod PSI, gall pympiau piston rheiddiol drin pwysau llawer uwch, yn aml yn fwy na 10,000 psi. Mae hyn yn gwneud pympiau rheiddiol y dewis a ffefrir ar gyfer Ceisiadau Ultra-High-Pressure.
Ystyriaethau maint a phwysau
Yn gyffredinol, mae pympiau piston echelinol yn cynnig mwy Dyluniad cryno a gwell cymhareb pŵer-i-bwysau, gan eu gwneud yn ddelfrydol ar gyfer symudol cymwysiadau lle mae lle a phwysau yn brin. Mae pympiau piston rheiddiol yn tueddu i fod yn fwy ac yn drymach ar gyfer dadleoli cyfatebol, ond eu cadarn Mae'r gwaith adeiladu yn caniatáu ar gyfer gweithrediad pwysau uwch.
Effeithlonrwydd a pherfformiad
Gall y ddau fath pwmp gyflawni effeithlonrwydd uchel lefelau, ond mae eu heffeithlonrwydd brig yn digwydd ar wahanol amodau gweithredu. Mae pympiau piston echelinol fel arfer yn dangos effeithlonrwydd rhagorol ar draws eang Ystod weithredu, yn enwedig ar bwysau cymedrol i uchel. Piston rheiddiol Mae pympiau'n aml yn dangos effeithlonrwydd uwch ar bwysau uchel iawn lle mae eu dyluniad Mae manteision yn dod yn fwyaf amlwg.
Cynnal a Chadw a Gwydnwch
Mae gofynion cynnal a chadw yn wahanol yn arwyddocaol rhwng y ddau ddyluniad. Pympiau piston echelinol, gyda'u cymhleth Efallai y bydd angen cynnal a chadw amlach a mecanweithiau echel plygu swash neu fecanweithiau echel plygu arbenigedd arbenigol ar gyfer atgyweiriadau. Pympiau piston rheiddiol, gyda'u symlach cynnig rheiddiol, yn aml yn darparu bywyd gwasanaeth hirach mewn cymwysiadau pwysedd uchel ond efallai y bydd angen strwythurau cymorth mwy cadarn oherwydd eu pwysau a'u maint.
Ystyriaethau Cost
Cost gychwynnol, costau cynnal a chadw, a Mae cyfanswm cost perchnogaeth yn amrywio rhwng y ddau fath o bwmp. Pympiau piston echelinol yn nodweddiadol mae ganddynt gostau cychwynnol is ac maent ar gael yn haws, gan eu gwneud deniadol i lawer o geisiadau. Pympiau piston rheiddiol, tra bod o bosibl yn fwy Yn ddrud i ddechrau, gall ddarparu gwell gwerth mewn cymwysiadau pwysedd uchel lle mae eu galluoedd pwysau uwch yn dileu'r angen am ychwanegol cydrannau system.
Ystyriaethau Cais-benodol
Y dewis rhwng piston echelinol a rheiddiol Yn y pen draw, mae pympiau'n dibynnu ar ofynion penodol eich system hydrolig. Offer symudol fel cloddwyr, craeniau, a pheiriannau amaethyddol Yn nodweddiadol yn ffafrio pympiau piston echelinol oherwydd eu maint cryno, amrywiol Galluoedd dadleoli, a chymhareb pŵer-i-bwysau rhagorol.
Cymwysiadau diwydiannol sy'n gofyn yn fawr pwysau uchel, fel ffurfio metel, mowldio chwistrelliad, neu brofion hydrolig Mae offer, yn aml yn elwa o alluoedd pwysau uwchraddol rheiddiol pympiau piston. Gweithrediad llyfn a nodweddion rheoli manwl gywir Mae pympiau rheiddiol hefyd yn eu gwneud yn addas ar gyfer cymwysiadau sydd angen cywirdeb uchel a lleiafswm pylsiad.
