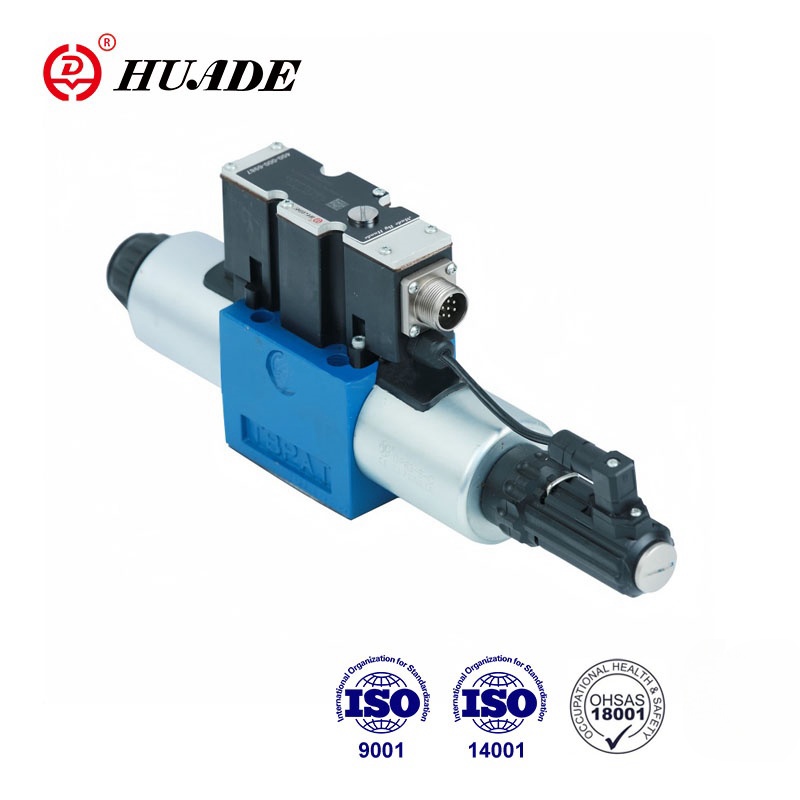

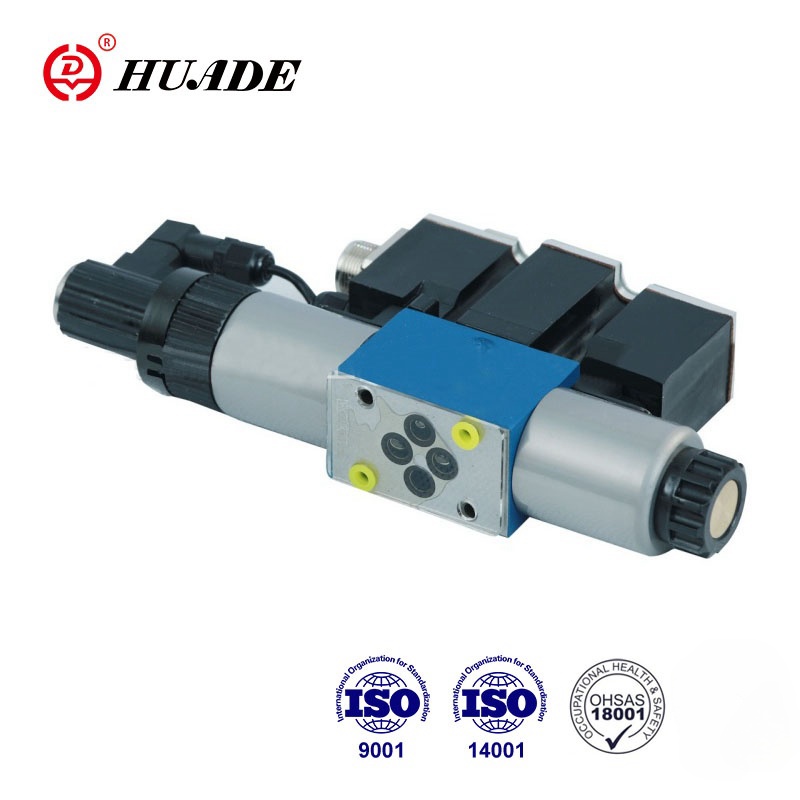

Mae'r falf gyfrannol hon 4WRE-2X yn falf gyfeiriadol gyfrannol gyda solenoid cyfrannol sy'n gweithredu'n uniongyrchol, a ddefnyddir i reoli cyfradd llif a chyfeiriad llif yr olew hydrolig. Mae ganddo nodweddion ymddangosiad hardd. Mae'n hawdd defnyddio falf gyfrannol 4WRE-2X. Dim ond plwg saith craidd y mae angen i ddefnyddwyr ei ddefnyddio, ac ar yr un pryd datrys paru electro-hydrolig, sy'n ffafriol i gymhwyso technoleg rheoli bysiau.
| Hydrolig | |||
| Maint | 6 | 10 | |
| Pwysau gweithredu | Porthladdoedd A、P、B | 31.5 | 31.5 |
| Porth T | 21 | 21 | |
| Qvnom llif enwol ar △ P=1MPa(L/mun) | 8, 16, 32 | 25、50、75 | |
| Max. llif a ganiateir (L/munud) | 80 | 180 | |
| Gradd o halogiad (μm) | ≤20 (argymell 10) | ||
| Hysteresis(%) | ≤0.1 | ||
| Rhychwant gwrthdroi (%) | ≤0.05 | ||
| Sensitifrwydd ymateb (%) | ≤0.05 | ||
| Hylif pwysedd | Olewau mwynol, ester ffosffad | ||
| Amrediad gludedd mm2/S | 20 i 380 | ||
| Amrediad tymheredd amgylchynol (℃) | 4WRE | -20 i +70 | |
| 4WREE | -20 i +50 | ||
| Pwysau (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Trydanol (electroneg integredig) | |||
| Maint | 6 | 10 | |
| Math o gyflenwad | DC | DC | |
| Foltedd enwol (V) | 24 | ||
| Cerrynt enwol solenoid (A) | 2.5 | ||
| Gwrthiant coil solenoid (Ω) | Gwrthiant coil ar 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dyletswydd | 100% | ||
| Tymheredd uchaf.coil(℃) | i 150 | ||
| Inswleiddiad i DIN40050 | IP65 | ||
| Data technegol mwyhadur cysylltiedig | |||
| Mwyhadur cysylltiedig | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Foltedd cyflenwad | VDC foltedd enwol | 24 | |
| Gwerth cyfyngu is V | 19.4 | ||
| Gwerth cyfyngu uchaf V | 35 | ||
| Pŵer mwyhadur | Imax A | <2 | |
| Cyfredol ysgogiad A | 3 | ||
Nodweddion:
▶ Falf cyfeiriadol gyfrannol a reolir yn uniongyrchol ar gyfer rheoli cyfeiriad a maint llif
▶ Ar gyfer mowntio is-blatiau
▶ Adborth safle trydanol
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Math 4WREE, electroneg falf integredig gyda rhyngwyneb A1 neu F1
▶ Gweithredir trwy solenoidau cyfrannol gydag edau canolog a choil symudadwy
▶ Falf a rheolaeth electronig o un ffynhonnell
Cais:
Defnyddir falf cyfeiriadol cymesur 4WRE-2X yn eang mewn amrywiol feysydd megis offer peiriant, diwydiant ysgafn, meteleg, mwyngloddio, awyrofod, ac ati.
Mae'r falfiau cyfeiriadol cyfrannol 4/2 a 4/3 yn gydrannau a reolir yn uniongyrchol o ddyluniad mowntio is-blat.
Fe'u gweithredir gan solenoidau cyfrannol gydag edau canolog a choil symudadwy. Mae'r solenoidau yn cael eu rheoli'n ddewisol naill ai gan electroneg rheoli allanol (math WRE) neu gan electroneg rheoli integredig (math WREE).
Disgrifiad swyddogaethol:
Gyda'r solenoidau (5 a 6), wedi'u dad-egnïo, mae'r sbŵl rheoli (2) yn cael ei ddal yn y safle canolog gan y ffynhonnau cywasgu (3 a 4)
Gweithrediad uniongyrchol y sbŵl rheoli (2) trwy fywiogi un o'r solenoidau cyfrannol, e.e. rheoli solenoid "b" (6)
→ Symud y sbŵl rheoli (2) i'r chwith yn gymesur â'r signal mewnbwn trydanol
→ Cysylltiad o P i A a B i T trwy drawstoriadau tebyg i darddiad gyda nodweddion llif cynyddol
Dad-egni solenoid(6)
→ Mae'r sbŵl rheoli (2) yn cael ei ddychwelyd i'r safle canolog trwy'r gwanwyn cywasgu (3)
HD-4WRE...A-2X
Yn y cyflwr dad-egnïo mae'r sbŵl (2) yn cael ei gadw mewn safle canolfan fecanyddol gan y ffynhonnau dychwelyd solenoid. Nid yw hyn, ar gyfer y symbol sbŵl "V", yn ymwneud â lleoliad y ganolfan hydrolig! Pan fydd cylched rheoli dolen gaeedig y falf drydan ar gau, yna mae'r sbŵl wedi'i leoli yn y ganolfan hydrolig.
Dyluniad:
Yn y bôn, mae'r falf yn cynnwys:
•Tai(1) gyda wyneb mountinq
• Sbwlio rheoli (2) gyda sbringiau cywasgu (3 a 4)
• Solenoidau (5 a 6) gydag edau canolog
• Trawsddygiadur safle (7)
•Electroneg rheoli integredig dewisol(8)
•Mae'r addasiad pwynt sero mecanyddol (9) yn hygyrch trwy'r Pg 13.5 ac mae'r pwynt sero trydanol yn hygyrch trwy'r Pg 7(10)(math 4WREE)
Symbol o Falf Cyfeiriadol Cyfrannol 4WRE-2X
