Pympiau piston echelinolymhlith y mwyaf Pympiau hydrolig soffistigedig ac effeithlon mewn cymwysiadau diwydiannol modern. O offer adeiladu a systemau awyrennau i beiriannau gweithgynhyrchu, Mae'r pympiau hyn yn darparu'r pŵer hylif pwysedd uchel sydd ei angen ar gyfer mynnu gweithrediadau. Ond sut yn union mae'r rhyfeddodau peirianneg hyn yn trosi mecanyddol egni i bwysau hydrolig? Gadewch i ni blymio'n ddwfn i fyd hynod ddiddorol Mae piston echelinol yn pwmpio ac yn archwilio eu gwaith mewnol.
Deall y pethau sylfaenol
Mae pwmp piston echelinol yn bositif pwmp hydrolig dadleoli sy'n defnyddio pistonau wedi'u trefnu mewn patrwm crwn o amgylch echel ganolog. Yn wahanol i bympiau piston rheiddiol lle mae pistons yn symud Yn berpendicwlar i'r siafft yrru, mae gan bympiau piston echelinol bistonau sy'n symud Yn gyfochrog â'r echel siafft. Mae'r cyfluniad unigryw hwn yn caniatáu ar gyfer dylunio cryno wrth gyflawni nodweddion perfformiad eithriadol.
Yr egwyddor sylfaenol y tu ôl i bob echelinol mae pympiau piston yn gymharol syml: wrth i Pistons ddychwelyd o fewn eu silindrau, maent yn creu cylchoedd sugno a rhyddhau bob yn ail. Yn ystod y Strôc sugno, mae pistons yn tynnu hylif i'r siambrau silindr. Yn ystod y Strôc cywasgu, maent yn gorfodi'r hylif allan ar bwysedd uchel. Y cydgysylltiedig Mae symud pistonau lluosog yn sicrhau llif hylif llyfn, llyfn.
Cydrannau craidd a phensaernïaeth
Mae calon pwmp piston echelinol yn cynnwys o sawl cydran hanfodol yn gweithio mewn cytgord perffaith. Y bloc silindr, neu gasgen, yn gartref i bistonau lluosog wedi'u trefnu mewn patrwm crwn manwl gywir. Yn nodweddiadol, mae'r pympiau hyn yn ymddangos rhwng 5 ac 11 pistons, gyda 7 neu 9 yn fwyaf Yn gyffredin ar gyfer y cydbwysedd gorau posibl rhwng llyfnder llif a chymhlethdod mecanyddol.
Mae pob piston yn cysylltu â pad sliper trwy gysylltiad ar y cyd pêl. Mae'r trefniant hwn yn caniatáu i'r piston ddilyn y cynnig onglog wrth gynnal selio cywir o fewn ei silindr. Y Mae padiau sliper yn reidio yn erbyn plât swash (mewn dyluniadau plât swash) neu gylch cam (mewn dyluniadau echel plygu), sy'n trosi symudiad cylchdro'r siafft yrru i mewn i'r cynnig cilyddol sydd ei angen ar gyfer pwmpio gweithredu.
Mae'r plât falf yn gwasanaethu fel amseriad y pwmp mecanwaith, yn cynnwys porthladdoedd mewnfa ac allfa wedi'u lleoli'n fanwl gywir sy'n alinio gyda'r siambrau silindr ar yr union eiliadau cywir. Heibio Mae gweithgynhyrchu yn sicrhau amseriad perffaith rhwng safle piston a phorthladd alinio, gan wneud y mwyaf o effeithlonrwydd cyfeintiol wrth leihau pwysau Pulsations.
Dau brif amrywiad dylunio
Mae pympiau piston echelinol yn dod yn ddau gynradd cyfluniadau, pob un ag egwyddorion a chymwysiadau gweithredu penodol.
Dyluniad Plât Swash
Y dyluniad plât swash sy'n cynrychioli'r mwyaf Cyfluniad pwmp piston echelinol cyffredin. Yn y trefniant hwn, erys pistons yn gyfochrog â'r siafft yrru tra bod eu padiau sliper yn cysylltu â swash onglog plât. Wrth i'r bloc silindr gylchdroi gyda'r siafft yrru, mae pob piston yn dilyn Patrwm cynnig sinwsoidaidd wedi'i bennu gan yr ongl plât swash.
Pan fydd piston yn symud i ffwrdd o'r swash plât, mae'n creu sugno sy'n tynnu hylif trwy'r porthladd mewnfa i'r Siambr Silindr. Wrth i'r cylchdro barhau ac mae'r piston yn agosáu at y swash plât, cywasgiad yn digwydd, gan orfodi hylif trwy'r porthladd allfa wrth ei ddyrchafu pwysau. Mae ongl plât swash yn pennu'r hyd strôc piston yn uniongyrchol, ac mewn pympiau dadleoli amrywiol, gellir addasu'r ongl hon i reoli llif cyfradd.

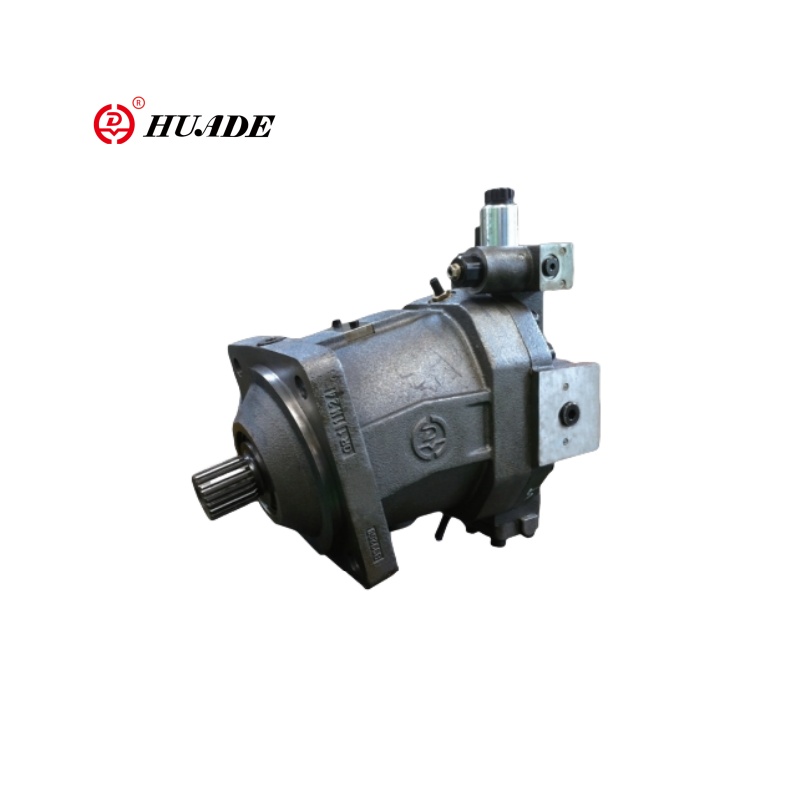

Dyluniad echel wedi'i blygu
Mae pympiau echel plygu yn cynnwys mwy cymhleth ond cyfluniad a allai fod yn fwy effeithlon. Yma, mae'r bloc silindr yn eistedd ar ongl (15 i 30 gradd yn nodweddiadol) o'i gymharu â'r siafft yrru. Pistons Connect yn uniongyrchol i'r flange gyrru trwy gymalau cyffredinol neu gysylltiadau sfferig, Dileu'r angen am badiau sliper a phlatiau swash.
Mae'r dyluniad hwn yn cynnig sawl mantais, gan gynnwys pwysau gweithredu uwch, gwell effeithlonrwydd ar gyflymder uchel, a llai o gydrannau gwisgo. Fodd bynnag, mae'r cymhlethdod mecanyddol cynyddol yn gwneud Mae'r pympiau hyn yn ddrytach ac yn heriol i'w cynhyrchu, gan gyfyngu ar eu defnydd i gymwysiadau perfformiad uchel arbenigol.
Esboniodd y cylch pwmpio
Deall y cylch pwmpio cyflawn yn datgelu sut mae pympiau piston echelinol yn cyflawni eu perfformiad trawiadol nodweddion. Mae pob piston yn cael pedwar cam gwahanol yn ystod pob un chwyldro'r siafft yrru.
Yn ystod y cyfnod sugno, mae'r piston yn symud i ffwrdd o'r plât falf (mewn dyluniadau plât swash) neu'n dilyn yr echel blygu Geometreg i gynyddu cyfaint y silindr. Mae'r siambr silindr yn cysylltu â'r porthladd mewnfa, gan greu gwahaniaethol pwysau sy'n tynnu hylif i'r siambr. Mae dyluniad mewnfa briodol yn sicrhau cyflenwad hylif digonol heb geudod, hyd yn oed yn cyflymderau gweithredu uchel.
Mae'r cam cywasgu yn dechrau fel y parhad Mae cylchdro yn symud y piston tuag at y safle strôc mwyaf. Siambr y silindr Datgysylltiadau o'r porthladd mewnfa ac yn dechrau cysylltu â'r porthladd allfa. Hylif Mae cywasgiad yn cychwyn yn raddol, gan ganiatáu pwysau i adeiladu'n esmwyth heb Llwythi sioc sydyn a allai niweidio cydrannau pwmp.
Mae cywasgiad brig yn digwydd pan fydd y piston yn cyrraedd ei agwedd agosaf at y plât falf neu'r pwynt cywasgu uchaf i mewn y dyluniad echel plygu. Ar hyn o bryd, mae'r datblygiad pwysau mwyaf yn digwydd, a Mae'r siambr silindr yn cyd -fynd yn llawn â'r porthladd allfa ar gyfer yr hylif gorau posibl rhyddhau.
Yn olaf, mae'r cam rhyddhau yn cwblhau'r Beicio wrth i'r piston ddechrau ei strôc yn ôl. Pwysau gweddilliol yn y silindr Lluoedd y Siambr yn aros yn hylif trwy'r porthladd allfa, tra bod y siambr yn raddol yn datgysylltu o'r allfa ac yn paratoi i ailgysylltu â'r gilfach ar gyfer y cylch nesaf.
Technoleg dadleoli amrywiol
Un o nodweddion mwyaf rhyfeddol llawer Pympiau piston echelinol yw eu gallu i amrywio dadleoliad wrth weithredu. Hyn Mae gallu yn darparu rheolaeth ddigynsail dros systemau hydrolig, gan ganiatáu Addasiad cyfradd llif manwl gywir heb newid cyflymder gyriant na defnyddio gwefr falfiau sy'n gwastraffu egni.
Mewn pympiau plât swash amrywiol, servo Mae mecanweithiau'n addasu ongl plât swash yn seiliedig ar alw neu weithredwr y system mewnbwn. Mae cynyddu'r ongl yn cynyddu hyd a phwmp strôc piston Dadleoli, wrth leihau'r ongl yn lleihau allbwn llif. Rhai datblygedig Gall systemau hyd yn oed wyrdroi'r ongl plât swash, gan greu pympiau a all weithredu fel moduron neu ddarparu galluoedd llif gwrthdroi.
Y systemau rheoli ar gyfer newidyn Mae pympiau dadleoli yn amrywio o addasiad llaw syml i soffistigedig Systemau Adborth Electronig. Mae rheolyddion wedi'u digolledu gan bwysau yn addasu'n awtomatig dadleoli i gynnal pwysau cyson waeth beth fo'r galw llif, tra Mae systemau synhwyro llwyth yn gwneud y defnydd gorau o ynni trwy baru allbwn pwmp i gofynion system wirioneddol.
Nodweddion perfformiad a Ngheisiadau
Mae pympiau piston echelinol yn rhagori mewn cymwysiadau gofyn am bwysedd uchel, rheolaeth fanwl gywir, a gweithredu dibynadwy. Eu nodweddiadol Mae pwysau gweithredu yn amrywio o 1,000 i 10,000 psi neu'n uwch, gyda rhai Dyluniadau Arbenigol sy'n gallu bod yn fwy na 15,000 psi. Mae cyfraddau llif yn amrywio yn seiliedig yn ddramatig ar ddadleoliad a chyflymder, o ychydig alwyni y funud i mewn Ceisiadau manwl i gannoedd o alwyni y funud mewn systemau diwydiannol.
Effeithlonrwydd echelinol wedi'i ddylunio'n dda Mae pympiau piston fel arfer yn fwy na 90%, gan eu gwneud yn ddelfrydol ar gyfer offer symudol lle mae'r defnydd o danwydd yn effeithio'n uniongyrchol ar gostau gweithredu. Eu maint cryno Mae perthynas â gallu allbwn yn eu gwneud yn arbennig o werthfawr mewn awyrennau hydroleg, lle mae cyfyngiadau pwysau a gofod yn hollbwysig.
Mae offer adeiladu yn cynrychioli efallai yr ardal ymgeisio fwyaf, lle mae'r pympiau hyn yn pweru popeth o gloddwr BOOMS i draciau tarw bur. Mae'r gallu dadleoli amrywiol yn caniatáu gweithredwyr i reoli cynnig yn union wrth gynnal y gorau posibl Effeithlonrwydd injan ar draws amodau llwyth amrywiol.
Ystyriaethau cynnal a chadw a hirhoedledd
Mae cynnal a chadw priodol yn hanfodol ar gyfer Gwneud y mwyaf o fywyd a pherfformiad pwmp piston echelinol. Y gweithgynhyrchu manwl gywirdeb ac mae goddefiannau tynn sy'n ofynnol ar gyfer y gweithrediad gorau posibl yn gwneud y pympiau hyn yn sensitif i halogi ac amodau hylif amhriodol. Hidlo o ansawdd uchel, dadansoddiad hylif rheolaidd, a chadw at fanylebau gwneuthurwr ar gyfer Mae mathau hylif hydrolig a lefelau glendid yn hanfodol.
Patrymau gwisgo cydran mewn piston echelinol Mae pympiau'n rhagweladwy ac yn hylaw gyda chynnal a chadw priodol. Padiau sliper a Mae platiau swash mewn dyluniadau plât swash yn profi'r cyfraddau gwisgo uchaf oherwydd eu cyswllt llithro o dan lwythi uchel. Mae gan haenau a deunyddiau modern bywyd cydran estynedig yn ddramatig, ond archwiliad rheolaidd ac amserol Mae amnewid yn parhau i fod yn bwysig.
Y systemau rheoli soffistigedig yn Mae angen rhoi sylw ychwanegol i electronig ar bympiau dadleoli amrywiol cydrannau a glendid falf servo. Graddnodi a system reolaidd Mae diagnosteg yn helpu i sicrhau'r perfformiad gorau posibl ac atal methiannau costus.
