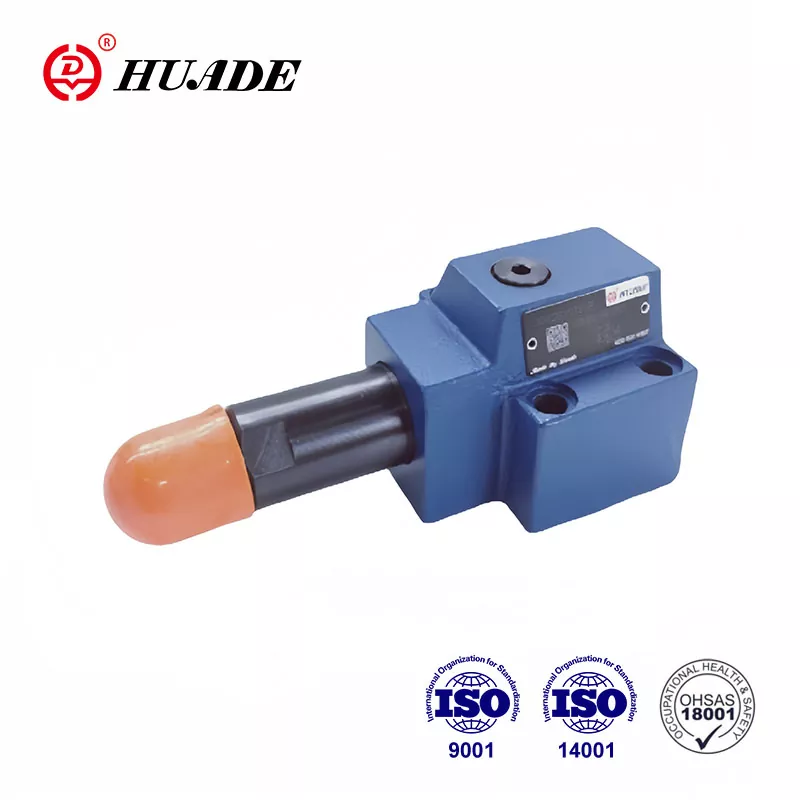

Mae'r falf dilyniant pwysedd math DZ 10 DP yn falf dilyniant pwysau a weithredir yn uniongyrchol. Fe'i defnyddir ar gyfer dilyniannu ail system sy'n dibynnu ar bwysau. Fe'i gwerthir yn wyllt yn Tsieina ac mewn gwledydd tramor gydag ansawdd uchel a phris is. Mae falf dilyniant pwysau Huade® yn cydymffurfio'n llawn â safonau rhyngwladol yn y diwydiant hydrolig. Trwy gyflwyno technoleg Rexroth uwch, mae falfiau hydrolig Huade® yn gydnaws â pherfformiad Rexroth.
|
Data Technegol |
|
|
Pwysedd mewnfa, porthladd P, B (X) (MPa) |
hyd at 31.5 |
|
Pwysau allfa, porthladd A (MPa) |
i 21.0 |
|
Pwysau cefn, porth T (MPa) |
i 16.0 |
|
Llif mwyaf a ganiateir (L/mun) |
i 80 |
|
Hylifau |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|
Amrediad tymheredd hylif ( ℃) |
-30 hyd at +80 |
|
Glendid hylif (um) |
Glendid hylif Y graddau uchaf a ganiateir o halogiad yr hylif i NAS 1638 Dosbarth 9 |
|
Llif mwyaf (L/mun) |
hyd at 80 |
Nodweddion:
▶ Ar gyfer mowntio is-blatiau
▶ 4 gradd pwysau
▶ 4 elfen addasu:
. bwlyn Rotari
. Llawes gyda hecsagon a chap amddiffynnol
. Cnob cylchdro cloadwy gyda graddfa
. bwlyn Rotari gyda graddfa
▶ Gyda chysylltiad mesurydd pwysau
▶ Gwirio falf, dewisol
▶ Patrwm mowntio i DIN 24 340, ffurflen D, ISO 5781 a CETOP - RP 121H
Cais:
Gellir defnyddio'r falf dilyniant pwysau hwn DZ 10 DP yn eang mewn systemau hydrolig o beiriannau codi a chludo, peiriannau adeiladu, cerbydau diwydiannol, offer peiriant, llongau, meteleg ac offer arall.
Mae'r pwysedd dilyniant yn cael ei osod trwy'r elfen addasu (1).
Mae'r gwanwyn cywasgu (2) yn dal y sbŵl rheoli (3) yn y safle cychwyn, mae'r falf ar gau. Mae'r pwysau ym mhorth A yn bresennol yn ardal piston y sbŵl reoli (3) gyferbyn â'r sbring cywasgu (2) trwy'r llinell reoli (4). Pan fydd y pwysau yn cyrraedd y gwerth a osodwyd ar wanwyn cywasgu (2), mae'r sbŵl rheoli (3) yn cael ei symud ac yn agor y cysylltiad A i B. Mae'r system sy'n gysylltiedig â phorthladd B yn cael ei ddilyniannu heb y pwysau yn sianel A yn disgyn.
Ceir y signal rheoli trwy'r llinell reoli (4) o borthladd A neu'n allanol trwy gysylltiad X.
Yn dibynnu ar gymhwysiad y falf gellir trosglwyddo'r olew draen gollwng yn allanol trwy gysylltiad Y neu'n fewnol trwy B.
strwythur DZ 10 DP 1 -40B
Symbolau o DZ 10 DP-10B
