A yw pympiau piston echelinol yn creu pwysau? Canllaw Cyflawn

Ydych chi erioed wedi meddwl sut mae peiriannau trwm fel cloddwyr a theirw dur yn cael eu pŵer anhygoel? Mae'r gyfrinach yn aml yn gorwedd mewn rhywbeth o'r enw pwmp piston echelinol. Ond dyma gwestiwn sy'n posio llawer o bobl: A yw pympiau piston echelinol yn creu pwysau mewn gwirionedd?

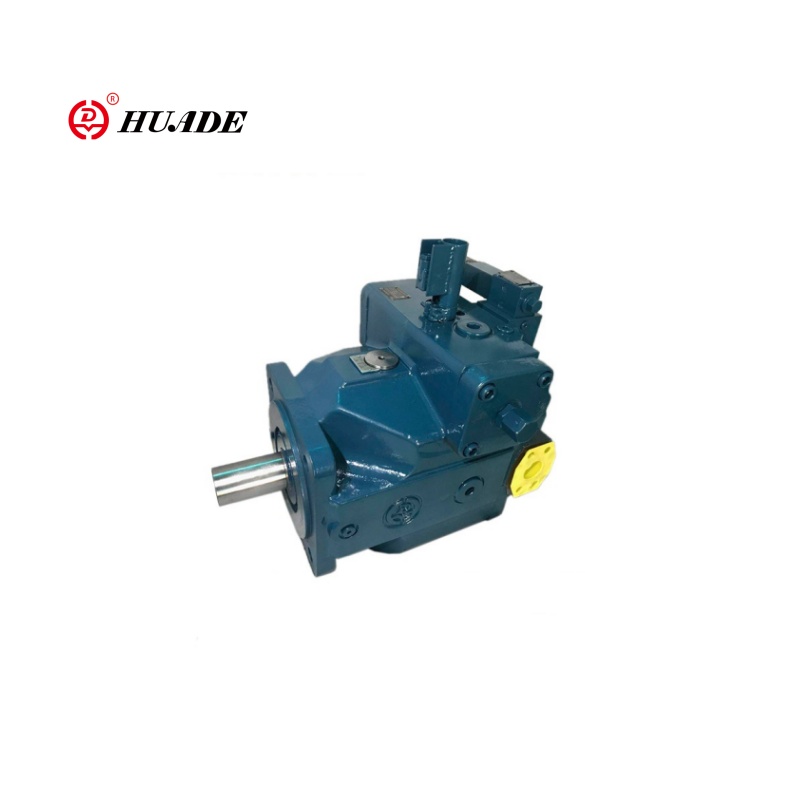

Beth yn union yw pwmp piston echelinol?

Meddyliwch am bwmp piston echelinol fel calon system hydrolig. Yn union fel mae'ch calon yn pwmpio gwaed trwy'ch corff, mae'r pwmp hwn yn symud hylif hydrolig trwy beiriannau i wneud iddyn nhw weithio.

Daw'r enw "Piston Axial" o sut mae'n cael ei adeiladu:

• Echelinolyn golygu bod y pistons yn symud yn ôl ac ymlaen ar hyd yr un llinell â'r brif siafft
• Pistonyn cyfeirio at y silindrau bach sy'n gwneud y gwaith pwmpio gwirioneddol

Mae'r pympiau hyn yn arbennig oherwydd gallant drin gwasgedd uchel iawn - weithiau hyd at 6,500 psi (pwys y fodfedd sgwâr). Mae hynny fel cael pwysau pedwar car yn pwyso i lawr ar bob modfedd sgwâr!

Y cwestiwn mawr: ydyn nhw wir yn creu pwysau?

Dyma lle mae'n mynd yn ddiddorol. Mae yna ddywediad cyffredin mewn peirianneg: "Mae pympiau'n creu llif, nid pwysau." Er bod hyn yn swnio'n glyfar, dim ond rhan o'r stori ydyw.

Dychmygwch wasgu pibell ardd tra bod dŵr yn llifo trwyddo. Mae'r pwmp (eich faucet) yn creu'r llif, ond pan fyddwch chi'n gwasgu'r pibell (gan greu gwrthiant), mae'r pwysau'n cronni. Mae'r un peth yn digwydd mewn systemau hydrolig.

Sut mae hyn yn gweithio mewn bywyd go iawn

Y tu mewn i bwmp piston echelinol: y rhannau allweddol

Gadewch i ni chwalu'r prif gydrannau sy'n gwneud i'r pympiau hyn weithio:

1. Bloc silindr

Mae hyn fel y prif gorff sy'n dal popeth gyda'i gilydd. Mae'n troelli o gwmpas ac mae ganddo dyllau ar gyfer y pistons.

2. Pistons

Silindrau bach yw'r rhain sy'n symud yn ôl ac ymlaen. Mae gan y mwyafrif o bympiau 7 neu 9 piston (bob amser yn od i wneud y llif yn llyfnach).

3. Swashplate

Y plât onglog hwn yw'r rhan glyfar sy'n troi symudiad nyddu yn symudiad piston yn ôl ac ymlaen. Meddyliwch amdano fel cam mewn injan car.

4. siafft yrru

Mae hyn yn cysylltu â modur ac yn gwneud i bopeth droelli.

5. Plât Falf

Mae hyn yn rheoli lle mae'r hylif yn mynd i mewn ac allan, fel goleuadau traffig ar gyfer hylif hydrolig.

Sut mae'r hud yn digwydd: y broses bwmpio

Mae'r broses yn rhyfeddol o syml:

Cam 1: Cyfnod Sugno

• Mae Pistons yn tynnu yn ôl, gan greu lle gwag
• Mae hylif hydrolig yn cael ei sugno i mewn trwy'r gilfach
• Mae fel defnyddio chwistrell i lunio meddygaeth

Cam 2: Cyfnod Rhyddhau

• Mae Pistons yn gwthio ymlaen, gan wasgu'r hylif
• Mae hylif dan bwysau yn saethu allan trwy'r allfa
• Mae hyn yn creu'r llif a all adeiladu pwysau

Mae hyn yn digwydd filoedd o weithiau'r funud, gan greu llif cyson o hylif pwysedd uchel.

Dau fath: dadleoli sefydlog yn erbyn amrywiol

Mae pympiau piston echelinol yn dod mewn dau brif flas:

Cymwysiadau'r byd go iawn: Lle byddwch chi'n dod o hyd i'r pympiau hyn

Mae pympiau piston echelinol ym mhobman, hyd yn oed os na welwch nhw:

Offer Adeiladu

• Mae cloddwyr yn eu defnyddio i godi tunnell o faw
• Mae teirw dur yn gwthio trwy dir caled
• Mae craeniau'n codi deunyddiau trwm i uchelfannau

Peiriannau Diwydiannol

• Mae gweisg hydrolig yn siapio rhannau metel
• Peiriannau CNC wedi'u torri gyda manwl gywirdeb anhygoel
• Mae peiriannau mowldio chwistrelliad yn gwneud cynhyrchion plastig

Cludiadau

• Mae awyrennau'n eu defnyddio ar gyfer offer glanio a rheolyddion hedfan
• Mae llongau'n dibynnu arnyn nhw am systemau llywio
• Mae hyd yn oed rhai systemau aerdymheru car yn eu defnyddio

Amaethyddiaeth

• Mae tractorau yn defnyddio pŵer hydrolig ar gyfer atodiadau
• Mae cynaeafwyr yn gweithredu mecanweithiau torri cymhleth
• Mae systemau dyfrhau yn symud dŵr yn effeithlon

Y galluoedd pwysau: Pa mor gryf ydyn nhw?

Gall gwahanol bympiau piston echelinol drin gwahanol lefelau pwysau:

I roi hyn mewn persbectif, mae gan deiar car nodweddiadol oddeutu 30-35 psi. Gall y pympiau hyn greu pwysau sydd 100-200 gwaith yn gryfach!

Pam mae pwysau'n bwysig

Pwysau yw'r hyn sy'n rhoi cryfder anhygoel i systemau hydrolig. Dyma pam:

Lluosi grym

Gan ddefnyddio egwyddor Pascal (a enwir ar ôl boi Ffrengig craff), gall systemau hydrolig luosi grym. Gall grym bach ar biston bach greu grym enfawr ar biston mawr.

Rheolaeth fanwl gywir

Mae gwasgedd uchel yn caniatáu symudiadau manwl iawn, a dyna pam mae systemau hydrolig yn cael eu defnyddio mewn rheolyddion awyrennau ac offer llawfeddygol.

Pŵer cryno

Gall systemau hydrolig ddarparu pŵer enfawr o gydrannau cymharol fach, gan eu gwneud yn berffaith ar gyfer offer symudol.

Problemau ac atebion cyffredin

Fel unrhyw beiriant, gall pympiau piston echelinol gael problemau:

Pwlsiad pwysau

Problem:Nid yw'r llif yn berffaith esmwyth, gan greu dirgryniadau
Datrysiad:Defnyddiwch nifer od o bistonau a dyluniadau falf arbennig

Gollyngiad mewnol

Problem:Mae hylif yn gollwng y tu mewn i'r pwmp, gan leihau effeithlonrwydd
Datrysiad:Cynnal a chadw rheolaidd a hylif hydrolig o ansawdd

Gorboethi

Problem:Mae pwysedd uchel yn creu gwres, a all niweidio morloi
Datrysiad:Systemau oeri cywir a falfiau rhyddhad pwysau

Awgrymiadau Cynnal a Chadw: Cadw'ch Pwmp yn Hapus

I gadw pwmp piston echelinol yn gweithio'n dda:

• Cadwch yr hylif yn lân- Olew Brwnt yw gelyn systemau hydrolig
• Newid hidlwyr yn rheolaidd- Meddyliwch amdanyn nhw fel hidlwyr aer y pwmp
• Monitro pwysau a thymheredd- Gall gormod o'r naill neu'r llall achosi problemau
• Gwiriwch am ollyngiadau- Gollyngiadau allanol hylif gwastraff; Mae gollyngiadau mewnol yn lleihau effeithlonrwydd
• Dilynwch Amserlenni Cynnal a Chadw- Mae archwiliadau rheolaidd yn atal problemau mawr

Cymharu pympiau piston echelinol â mathau eraill

Dyfodol pympiau piston echelinol

Mae technoleg yn parhau i wella'r pympiau hyn:

Rheolaethau Clyfar

Gall pympiau newydd addasu eu hallbwn yn awtomatig yn seiliedig ar yr hyn sydd ei angen ar y system, arbed ynni a gwella perfformiad.

Deunyddiau gwell

Mae deunyddiau uwch yn gwneud i bympiau bara'n hirach ac yn trin pwysau uwch.

Monitro Digidol

Gall synwyryddion ragweld pryd mae angen cynnal a chadw, gan atal dadansoddiadau annisgwyl.

Effeithlonrwydd Ynni: Pam ei fod yn bwysig

Mae pympiau piston echelinol modern yn hynod effeithlon:

Mae'r effeithlonrwydd hwn yn bwysig oherwydd:

• Mae'n arbed arian ar drydan
• Mae'n lleihau cynhyrchu gwres
• Mae'n well i'r amgylchedd

Dewis y pwmp cywir

Wrth ddewis pwmp piston echelinol, ystyriwch:

Gofynion pwysau

Faint o bwysau sydd ei angen ar eich system mewn gwirionedd? Peidiwch â goresgyn - mae'n gwastraffu ynni ac arian.

Cyfradd llif

Faint o hylif sydd angen ei symud y funud? Mae hyn yn pennu maint y pwmp.

Math o Reoli

A oes angen allbwn sefydlog neu reolaeth amrywiol arnoch chi? Mae amrywiol yn costio mwy ond yn cynnig hyblygrwydd.

Hamgylchedd

A fydd yn gweithio y tu mewn neu'r tu allan? Mewn amodau glân neu fudr? Eithafion tymheredd?

Cyllidebon

Cost cydbwysedd ymlaen llaw gyda chostau gweithredu tymor hir a dibynadwyedd.

Ystyriaethau Diogelwch

Deall integreiddiad system

Nid yw pympiau piston echelinol yn gweithio ar eu pennau eu hunain. Maent yn rhan o system hydrolig gyflawn sy'n cynnwys:

Cronfeydd

Yn storio hylif hydrolig ac yn caniatáu iddo oeri

Hidlwyr

Cadwch yr hylif yn lân ac amddiffyn cydrannau'r system

Falfiau

Rheoli cyfeiriad llif, pwysau a chyflymder

Actiwadyddion

Trosi pŵer hydrolig yn ôl yn waith mecanyddol (silindrau, moduron)

System oeri

Yn rheoli gwres a gynhyrchir gan y system

Datrys problemau cyffredin

Allbwn gwasgedd isel

• Gwiriwch am ollyngiadau mewnol
• Gwirio gosodiad dadleoli pwmp
• Chwiliwch am ollyngiadau allanol
• Gwiriwch osodiad falf rhyddhad

Sŵn gormodol

• Gwiriwch lefel ac ansawdd hylif
• Chwiliwch am aer yn y system
• Gwirio mowntio cywir
• Gwiriwch am gydrannau sydd wedi treulio

Gorboethi

• Gwiriwch y System Oeri
• Gwirio gludedd hylif cywir
• Chwiliwch am bwysau gormodol
• Gwiriwch am hidlwyr sydd wedi'u blocio

Y llinell waelod

Felly, a yw pympiau piston echelinol yn creu pwysau? Yn hollol! Tra eu bod yn creu llif yn bennaf, mae'r llif hwn yn dod yn bwysau pan fydd yn cwrdd â gwrthiant yn y system hydrolig. Y pwysau hwn yw'r hyn sy'n rhoi pŵer a manwl gywirdeb anhygoel i offer hydrolig.

Mae'r pympiau hyn yn rhyfeddodau peirianneg sydd wedi chwyldroi diwydiannau dirifedi. O'r cloddwr yn cloddio'ch sylfaen i'r awyren yn glanio yn ddiogel yn y maes awyr, mae pympiau piston echelinol yn gweithio y tu ôl i'r llenni i wneud ein byd modern yn bosibl.

Mae deall sut maen nhw'n gweithio yn ein helpu i werthfawrogi'r peirianneg anhygoel sy'n mynd i beiriannau bob dydd. Y tro nesaf y byddwch chi'n gweld darn o offer trwm yn gweithio, byddwch chi'n gwybod bod yna bwmp piston echelinol y tu mewn yn ôl pob tebyg, gan greu'r pwysau sydd ei angen ar fynyddoedd - yn llythrennol!

P'un a ydych chi'n fyfyriwr yn dysgu am hydroleg, yn dechnegydd sy'n cynnal offer, neu ddim ond rhywun sy'n chwilfrydig ynglŷn â pha mor bwerus y mae peiriannau'n gweithio, mae deall pympiau piston echelinol yn agor byd hynod ddiddorol o beirianneg a thechnoleg.
